混凝土作為一種最重要、用量最大的工程材料，廣泛應用于核電站安全殼結構中，如何將無損檢測技術應用于混凝土材料是人們不斷探索的議題。鄭硯國等在2009 年發表了核電站預應力混凝土安全殼的老化因素研究.隨著我國核電站的興建，安全殼的防腐檢測技術被提上日程，至于如何測定核電站安全殼體混凝土及其鋼襯的腐蝕性能，還處于探索階段。筆者通過對鋼襯腐蝕進行探地雷達檢測，證明了該方法的可行性。

    １ 腐蝕診斷監測技術

    自從我國1991 年建成秦山核電工程一期，1994年與大亞灣核電站商運以來，曾經用鉆探法發現核電站安全殼內部的６mm 厚鋼板的內襯部分已經腐蝕生銹，并且厚度只剩下３mm.但截至目前，檢測人員尚未利用超聲定點測厚、射頻（RF）掃查儀或者探地雷達對各個核電站進行過定期或不定期的無損檢測，即核電站安全殼內部的腐蝕狀況并不明確。

    現今，安全殼結構一般采用目視、敲擊檢查外，而在建造完成之后如何對其診斷監測卻是一大難題。

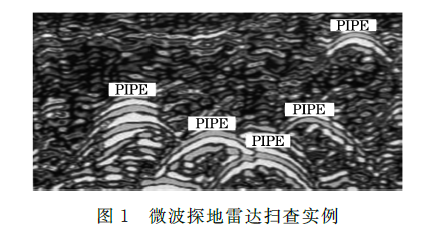

    探地雷達可以確定金屬或非金屬管道、及其地下埋件的位置，但是埋地鋼板鐵銹的成分比較復雜，含有由電解質溶液組成的原電池，其中鐵是負極，加速了鐵的腐蝕；最主要是吸氧腐蝕，生成的是Fe（OH）３∶Fe２ O３ .x H２ O.在射頻（RF）掃查儀（探地雷達）照射（掃查）下，透過混凝土保護層，利用氧化皮層與鐵銹層反射率的區別或差異，可以監測出鋼襯表面銹蝕狀況。實際射頻掃查的案例是地下管道[２],微波探地雷達掃查實例如圖１ 所示。

    安全殼的微波探地雷達掃查獲取數據之后，還要進行自動化處理和圖譜生成，且需要注意以下幾點：

    （１）各采集數據要和掃查路程或GPS 坐標準確對應，并相互關聯融合，以準確地對安全殼的鋼襯表面銹蝕狀況或病害等進行分析和定位。

    （２）依照《安全殼的鋼襯表面銹蝕狀況評定標準》的要求，生成符合國家規范的混凝土層厚、破損、病害參數等報表或圖譜，并可與核電站在役檢查相關軟件系統進行無縫對接。

    陸偉東等為了得到混凝土結構的厚度，采用了探地雷達技術進行檢測。電磁波在混凝土中傳播時，其傳播路徑、電磁場強度和波形將隨所通過介質的電磁屬性（介電常數）和幾何形態的變化而變化。混凝土結構厚度的雷達檢測說明探地雷達的電磁波可以穿透非金屬材料。

    ２ 微波探地雷達檢測基本原理

    探地雷達（Ground Penetrating Radar,GPR）技術是近幾十年發展起來的一種地下目標的有效探測手段，在國內外已經得到非常廣泛的應用。與電阻率法、低頻電磁感應法及地震法等常規的地下無損檢測方法相比，探地雷達具有檢測速度快、檢測過程連續、分辨率高、操作方便靈活、檢測費用低、檢測范圍廣（能檢測金屬和非金屬）等優點.探地雷達是利用微波反射原理探測各種地下目標的，當波在地下介質中傳播時，其路徑、電磁場強度及波形隨著所通過介質的介電性質而變化；根據接收的雷達信號剖面，利用反射回波的雙程走時、幅度、相位等信息，可對地下介質的結構進行描述，從而實現目標物的檢測或工程質量的評價。探地雷達的檢測原理如圖２所示。

    反射信號的幅度強弱與界面反射系數、穿透介質的吸收程度、介質的導磁系數、相對介電常數及電導率有關。由于安全殼內部鋼板內襯的腐蝕程度不同，也就是界面反射系數不同，所以，探地雷達反射信號的幅度也會不同。這就是用探地雷達發現安全殼內部鋼板內襯腐蝕程度的理論基礎。導電介質麥克斯韋第一方程為：

    式中：H 為磁場強度；E 為電場強度；σ 為電導率；ε為介電常數；ε０ 為自由空間介電常數；ε′為以電磁場形式儲存的勢能；ε″為損耗因子；ω 為角頻率；a 為衰減常數；γ 為常數。

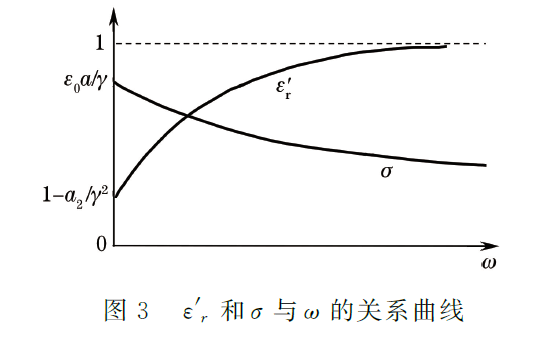

    圖 ３ 為ε′r 和σ與ω 的關系曲線。

    如圖３ 所示，′ εr 隨頻率升高而增大，σ 隨頻率升高而減小。即隨著頻率升高導電性能變差，當ω → ∞時，σ → ０，這時導體變成了不導電的絕緣體。一般良導體電導率總是實數，近似等于恒定場中的數值：

    如上所述，根據地面接收天線接收到地下反射波的回波特征，鋼板完好的電性能與不同銹蝕程度鋼板的電性能是有差異的，這樣就可判定鋼板表面介質的變化情況。這種混凝土下鋼板介質層之間存在的電性差異，為探地雷達檢測鋼板腐蝕情況提供了前提條件。

    ３ 微波探地雷達現場測試

    ３.１ 微波天線選型

    用探地雷達檢測安全殼內部鋼板內襯的腐蝕程度時，發射和接收天線與混凝土板表面密貼，由探地雷達主機高速發射雷達脈沖，進行快速連續采集。

    （１）微波天線選型針對內襯質量檢測的具體情況，主要從分辨率、穿透力和穩定性三個方面綜合衡量，選擇GC１５００ MHz、GC９００ MHz 和GC４００ MHz天線。

    （２）GC１５００ MHz 屏蔽天線：時窗１０ ns,掃描速度６４ s－１ ,采樣點數５１２，濾波選擇倒數第三檔，道間平均分別為０，５，１０ 次，連續測量方式；GC９００ MHz屏蔽天線：時窗１５ ns,掃描速度６４ s－１ ,采樣點數５１２，濾波選擇倒數第三檔，道間平均分別為０，５，１０次，連續測量方式；GC４００ MHz 屏蔽天線：時窗３０ ns,掃描速度６４ s－１ ,采樣點數５１２，濾波選擇倒數第三檔，道間平均分別為０，５，１０ 次，連續測量方式（道間平均是指GPR 主機在開始接收到天線信號到結束所花費時間的平均值）。

    ３.２ 操作程序

    （１）選擇一個試驗場地，盡量減少周圍設施對檢測設備的一切干擾因素，在適當位置豎立放置被測鋼板。

    （２）鋼板放在混凝土塊或普通墻壁后面，在其前方放置探地雷達發射天線和接收天線，并且測定準確間距。

    （３）觀測主機設備顯示，記錄電波通過混凝土塊或普通墻壁后遇鋼板反射的信號波形。

    ３.３ 測線的布置

    由于工作面較小，故采用定點連續測量方式進行數據采集?；炷翂K結構俯視圖見圖４，虛線框內為天線放置區域。

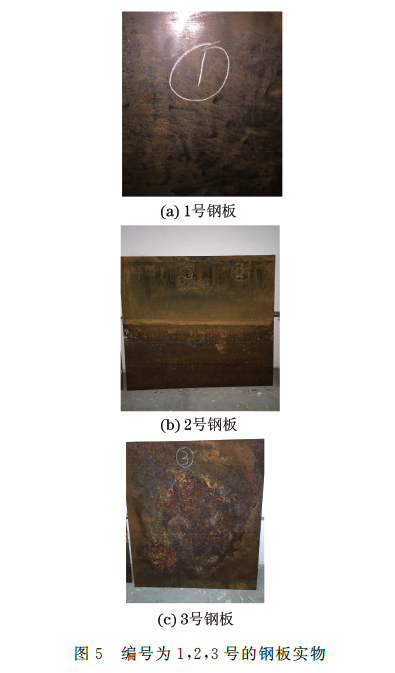

    編號分別為１，２，３ 的不生銹鋼板、生銹鋼板、被腐蝕鋼板的實物如圖５ 所示。其中１ 號板為完好無損鋼板，２ 號板為水中弱蝕生銹鋼板，３ 號板為強酸腐蝕鋼板?；炷涟宓暮穸葹椋玻?cm,墻體厚度為４０ cm.

    ４ 微波探地雷達檢測結果

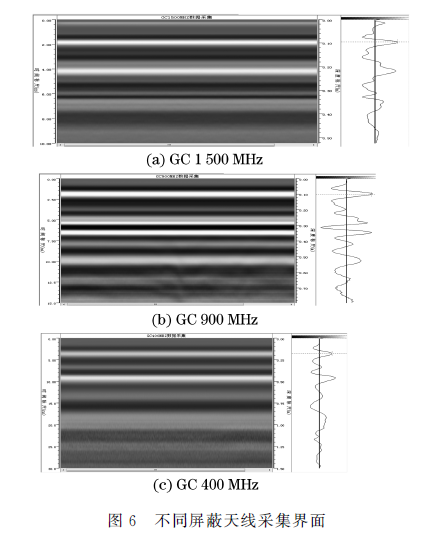

    GC１５００ MHz,GC９００ MHz,GC４００ MHz 屏蔽天線采集界面如圖６ 所示。

    微波頻率1500 MHz 檢測結果如圖７ 所示。

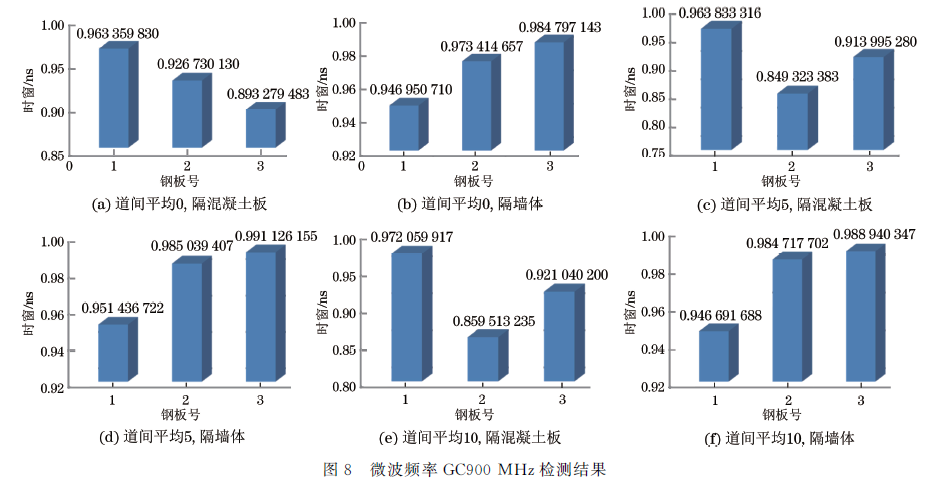

    微波頻率900 MHz 檢測結果如圖８ 所示。

    圖７~９ 中柱狀圖中的橫坐標１，２，３ 分別代表１ 號鋼板、２ 號鋼板、３ 號鋼板，混凝土的厚度為20cm,縱坐標為鋼板表層位置反射波振幅最大值與直達波振幅最大值的比值，墻體的厚度統一為40cm.

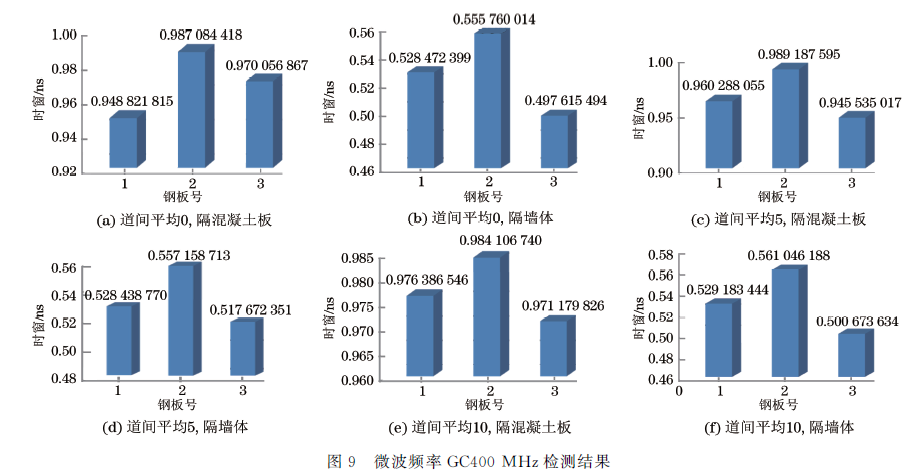

    微波頻率400MHz 檢測結果如圖９ 所示。

    采用微波頻率為1500 MHz,道間平均為５ 和１０ 時，柱狀圖呈現出的規律性很好。１ 號柱狀圖是高、２ 號柱狀圖是中、３ 號柱狀圖是低；采用微波頻率900 MHz,隔墻體時，柱狀圖呈現的規律性很好，１號柱狀圖是低、２ 號柱狀圖是中、３ 號柱狀圖是高；但是隔混凝土板時，該頻率柱狀圖呈現出的規律性略差。

    采用微波頻率400MHz 時，１ 號柱狀圖是中、２號柱狀圖是高、３ 號柱狀圖是低。隔墻體時，有規律；但是隔混凝土板時，此頻率柱狀圖呈現的規律性也差。

    綜上所述，隔著不同厚度的混凝土，需要不同頻率的天線相匹配，以上圖譜中２００ mm 厚的混凝土在１ ５００ MHz 天線探測時呈現較好的規律性，４０ mm厚的墻體在９００ MHz 天線探測時，呈現較好的規律性。雖然有干擾信號，并且柱狀圖形狀、高度不同是因為頻率不同而造成的，但是總體趨勢都是有規律可循的，反映出不同銹蝕鋼板的差異性。說明現場探地雷達掃描達到預期目的。

    混凝土鋼內襯安全殼在微波探地雷達照射下，透過混凝土保護層，利用氧化皮與鐵銹狀態反射率的區別，就可監測出鋼板表面銹蝕狀況及其程度。

    其檢測理論是根據反射率與介電常數的不同。建議５a 或1０ a 用RF/UHF（射頻/超高頻）掃查進行一次非剔鑿法（非破壞的方法）驗證，做安全殼的“體檢”普查。根據RF/UHF 可視圖像與腐蝕程度之間的圖譜關系，以無損的手段，可檢測出鋼內襯的實際腐蝕程度.

    ５ 結語

    通過雷達數據采集和分析，可見反射層位振幅最大值與直達波振幅最大值的比值，會隨著安全殼鋼板腐蝕程度的變化發生變化。實際檢測到的差異，就是３ 塊鋼板各自的電磁波反射率不同。試驗證明了采用探地雷達射頻技術來定期檢查核電站安全殼的鋼襯腐蝕程序是可行的。同核電站業主協商，可以５ a 或１０ a 進行一次類似的核電站安全殼全面的“體檢”。
