根據(jù)Stefan-Boltzmann定律 ，單位面積輻射能量與發(fā)射率以及熱力學(xué)溫度的四次方成正比。因此，紅外隱身可以通過調(diào)節(jié)紅外發(fā)射率或調(diào)控溫度來實(shí)現(xiàn)。例如，制造具有微結(jié)構(gòu)的特殊表面可以改變目標(biāo)的紅外發(fā)射率，但微結(jié)構(gòu)并不賦予目標(biāo)可調(diào)的紅外發(fā)射率。量子阱、電致變色染料、相變材料等能夠動(dòng)態(tài)調(diào)控紅外輻射，然而，在調(diào)諧過程中通常需要持續(xù)耗電，且響應(yīng)速度慢、可調(diào)范圍窄、柔韌性差。此外，通過調(diào)控溫度可實(shí)現(xiàn)紅外隱身，然而隔熱毯等材料一般都比較厚重，易導(dǎo)致熱量積聚。可見，有效地隱藏目標(biāo)，使其對(duì)熱紅外探測器不可見仍然面臨巨大挑戰(zhàn)。

中國科學(xué)院蘇州納米技術(shù)與納米仿生研究所張學(xué)同研究員領(lǐng)導(dǎo)的氣凝膠團(tuán)隊(duì)制備了一種具有高孔隙率（98%）和高比表面積（365.99 m2/g）的柔性氣凝膠薄膜，通過溶解杜邦TM的Kevlar獲得納米纖維溶膠，再經(jīng)刮刀涂布、溶膠-凝膠及后續(xù)的冷凍干燥過程獲得Kevlar 氣凝膠薄膜。該氣凝膠具有優(yōu)異的隔熱性能，室溫環(huán)境下，熱導(dǎo)率約為0.036 W/m·K，200μm厚的氣凝膠薄膜覆蓋在300°C的熱源上，氣凝膠表面溫度僅為220°C，溫差達(dá)到了80°C。與相變材料聚乙二醇復(fù)合并進(jìn)行疏水化處理，制備出氣凝膠/相變復(fù)合薄膜，該相變復(fù)合薄膜：（1）相變焓高達(dá)179.1 J/g；（2）紅外發(fā)射率與多數(shù)環(huán)境背景匹配；（3）在3μm-15 μm紅外波段具有超低紅外透過率。在室外環(huán)境（如光照）下，用該復(fù)合薄膜覆蓋無發(fā)熱物體，可實(shí)現(xiàn)紅外隱身。對(duì)持續(xù)發(fā)熱物體（比如發(fā)動(dòng)機(jī)），提出了氣凝膠隔熱層與相變復(fù)合薄膜疊加的組合結(jié)構(gòu)：Kevlar氣凝膠薄膜具有優(yōu)異的隔熱性能，根據(jù)目標(biāo)與環(huán)境之間的溫度差異，選擇合適層數(shù)或者厚度的氣凝膠層，可將溫度降低至與環(huán)境溫度匹配；相變復(fù)合薄膜具有低紅外透過率，高溫目標(biāo)發(fā)射的紅外光無法透過。因而覆蓋這種組合結(jié)構(gòu)的高溫目標(biāo)在紅外照片中也能實(shí)現(xiàn)紅外隱身。

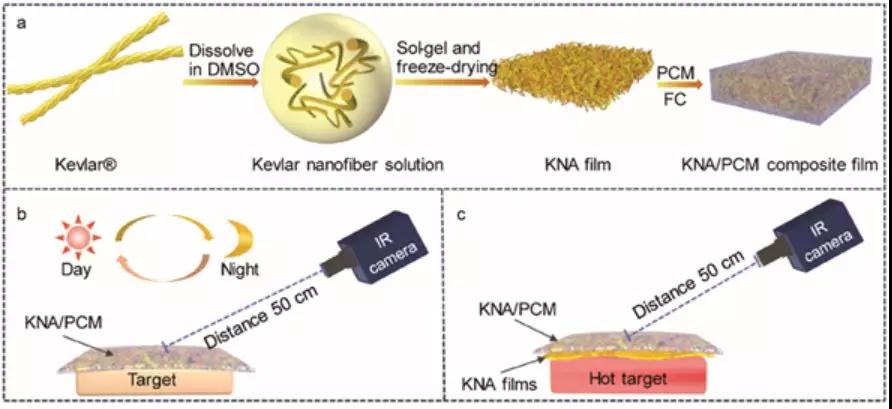

圖1、凱夫拉納米纖維氣凝膠薄膜的制備、與相變材料的復(fù)合及其隱身結(jié)構(gòu)示意圖

根據(jù)使用場景，選用匹配的氣凝膠/相變復(fù)合薄膜，或者組合結(jié)構(gòu)，即可實(shí)現(xiàn)紅外隱身，如圖1所示。相關(guān)研究成果以“Nanofibrous Kevlar Aerogel Films and Their Phase Change Composites for Highly Efficient Infrared Stealth”為題，已在線發(fā)表于國際期刊《ACS Nano》（ ACS Nano 2019,13, 2236？2245），并入選ACS Editors' Choice Article。 美國ACS News Service Weekly PressPac 以“Now you see heat, now you don't”為題進(jìn)行了報(bào)道。

https://www.acs.org/content/acs/en/pressroom/presspacs/2019/acs-presspac-february-27-2019/now-you-see-heat-now-you-dont.html
