上周五的晚上，去看世界知名動畫大師宮崎駿的神作《千與千尋》（千と千尋の神隠し）。這是該神作誕生的18年后，正式登陸中國大陸。

故事講的是10歲少女荻野千尋（おぎの ちひろ/ Ogino Chihiro）在搬家過程中，被妖怪所“神隱”至神怪世界，失去與人類世界的聯系。故事中，她與少年河神白龍互相幫助，最終幫助家人和朋友逃離了神怪世界。

說實話，觀影的時候，并沒有完全理解宮崎駿老爺子所要表達的內涵。

回家后做了一下功課，發現網友對這部影片的解讀很多，看似都有道理。如果影片隱喻的“本體”是一個“時代”、一個“國家”、一個“民族”，人們對影片自然也會有無數種解讀方式，人們可以在影片中看到了“成長”、“愛情”、“環保”、“探尋”……1999年11月6日，宮崎駿在《異境中的千尋——這部電影的主旨》一文中寫道：“在一個無國界（borderless）的時代，無立足之地的人是最受人鄙視的。立足之地就是過去，就是歷史。在我看來，沒有歷史的人和忘記了過去的民族，只能如蜉蝣一般消失，或者像一只雞一樣只知埋頭生蛋，直到自己被吃掉。”

其實，千與千尋中的環保理念，倒是與“以銹防銹”的耐候鋼挺契合的。

1

在寶武大廈南大堂主入口處，有一塊別具鋼鐵特色的景觀銘牌，它是一塊完整的耐候鋼連鑄坯，長達13.5米，重達56噸。勢大力沉，氣派威武，而原材料則來自湛江鋼鐵的連鑄坯和第一爐鐵。

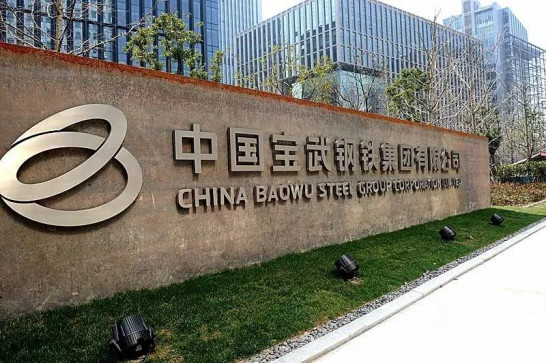

寶武大廈景觀銘牌（圖片來自網絡）

耐候鋼是介于普通碳鋼和不銹鋼之間的耐大氣腐蝕低合金鋼，它通過在普通碳鋼基礎上添加少量銅、鉻、磷、鎳、鉬、鈮、釩、鈦等耐腐蝕元素，使金屬基體表面形成保護層，以提高耐大氣腐蝕性能。

現有的研究和實踐應用表明，耐候鋼表面的保護層是具有一定厚度、致密性好、附著牢固的銹層，它能夠阻礙銹蝕介質，如水分、CO2、SO2等向基體擴散和發展，保護銹層下面的基體，減緩腐蝕速度。

在海洋大氣和工業大氣等環境中，耐候鋼腐蝕率顯著低于碳鋼，其抗大氣腐蝕性能是普通碳素鋼的28倍，并且在大氣環境中服役時間愈長，效果愈顯著。

耐候鋼具有成本增加少、增加基礎設備壽命需求、無需涂裝、節約資源和勞力的特點，充分體現出耐候鋼的優越性。目前，耐候鋼主要用于鋼軌橋梁、船舶、鍋爐、建筑等領域。

2

耐候鋼，它的歷史可以追溯到100多年前，起源于1900年代的含銅鋼。

1910年，Buck觀察發現，美鋼聯（USS）制造的含0.07％Cu的鋼板，暴露在三種不同腐蝕性的環境中（農村，工業和海洋），能表現出比普通碳鋼高出1.5-2％的耐大氣腐蝕性。

1911年，于是美鋼聯因此開始銷售具有一定含量銅的鋼板。

隨后Buck指出，Cu含量超過0.25％后，耐蝕性并不能進一步提升。在大多數情況下，0.15%Cu含量所取得的改善效果，與0.25％Cu相似。

1920年代，美鋼聯生產了一系列主要用于鐵路行業的新型HSLA鋼。

1933年，美鋼聯推出了注冊商標為Cor-Ten的耐候鋼（Cor-Ten A或Cor-Ten B）。“COR-TEN”分別代表“Corrosion resistance”（耐蝕）及“Tensile strength”（拉伸強度），故英文常以“Corten Steel”代稱耐候鋼。

注：在一些中文譯名中，它常常被翻譯成“考登鋼”。

早期的USS Cor-Ten鋼，是基于Fe-Cu-Cr-P成分體系，后來添加了Ni以改善海洋環境中的耐腐蝕性。US-Cor-Ten鋼可分成兩類，A和B，其主要區別在于其化學成分中的磷含量。

USS Cor-Ten A可以說是具有高磷含量（0.07-0.15％重量）的耐候鋼。

USS Cor-Ten B是具有低磷含量（≤0.04％重量）的耐候鋼。

1941年，ASTM頒布了第一份耐候鋼的標準 ASTM A242，該標準中所列的牌號性能與Cor-Ten A相似。

1968年，ASTM頒布了HSLA耐候鋼標準——【ASTM A588】，該標準所列的牌號Gr.A的性能與CORTEN B相似。

我國耐候鋼的發展起步較晚。

1960年代，初步開始進行相關研究。

1965年，試制出化學成分為09MnCuPTi的耐候鋼，并將耐候鋼用于鐵路領域，制造了我國第一輛耐候鋼鐵路貨車。

1980年代后，我國耐候鋼進人迅速發展階段。從早期主要仿制美國的Cor-Ten鋼，之后為了充分利用我國的礦產資源，發展了Cu系、P-V系、P-RE系及P-Nb-RE系等成分的耐候鋼，并在建筑、橋梁、汽車、鐵道車輛等行業得到了廣泛應用。

耐候鋼的防銹原理類似銅或鋁，通過在表面生成致密的氧化阻擋層，起到隔絕腐蝕介質的目的，從而使銹蝕不會快速深入基體，延緩銹蝕的速度。

也就是所謂的“以銹防銹”。

3

大氣腐蝕原因：鋼在大氣中的腐蝕涉及到許多發生在氣相、液相和固相界面的化學、電化學和物理過程，其腐蝕以電化學腐蝕為主。

當鋼在大氣環境中暴露時，其表面一層薄液膜凝結，其動力主要有三個：

1、H2O分子與鄰接金屬表面的范德華力結合；2、H2O分子和腐蝕金屬表面的鹽粒子或腐蝕產物相結合的化學凝聚；3、表面的縫隙或小孔等所造成的毛細管凝聚。

之后，伴隨著薄液膜中溶解CO2、SO2、NOx、NH3、H2S 等氣體以及某些固體鹽離子如Cl或塵埃，從而形成電解質溶液，并使得微陽極發生溶解，水膜中的溶解氧或氫離子在微陰極上被還原，推動了電化學腐蝕的發生。

具體劃分，大氣腐蝕的過程主要分為三個階段：

1、初始階段主要經歷表面的羥基化和水的吸附吸收過程；2、中間階段主要涉及到氣體沉積、液體層的化學變化、質子誘發和配位誘發型金屬的溶解、離子配對和腐蝕產物成核等過程；3、最終階段則主要是腐蝕產物的聚合和腐蝕產物的成長與增厚。

4

耐候鋼表面銹層的組成和結構大多數的研究者認為，穩定后的耐候鋼，其表面銹層分為內外兩層：內銹層連續致密，外銹層疏松多孔，銹層的耐蝕性能主要源于內層，合金元素也主要是通過在內銹層中富集、沉淀來提升耐候鋼的耐大氣腐蝕能力。

根據物相分析，內銹層主要包括：Fe3O4、α-FeOOH 和無定形的羥基氧化物（FeOx（OH），x=01），外銹層主要包括β-FeOOH、γ-FeOOH，其中β-FeOOH 只有當大氣環境中含有Cl -時才會生成。其表面銹層結構如下圖所示。

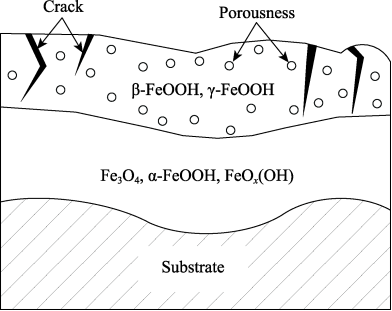

耐候鋼表面銹層結構（圖片來自網絡）

5

耐候鋼表面銹層形成原理及形成過程耐候鋼表面保護性銹層的形成是一個循序漸進、逐步形成穩定、致密膜層的過程，在自然環境中，耐候鋼表面要生成穩定的保護性銹層大致需要3~10年。

鋼在大氣中的腐蝕行為本質上是在薄液膜下的電化學過程，Evans 等人提出了鋼在大氣中的電化學腐蝕機理，他們認為鋼在大氣中的電化學腐蝕過程主要包括基體鐵的溶解、銹的還原和銹的再氧化，相應的反應式如下。

陽極反應（基體鐵的溶解）：

Fe = Fe2+ + 2e    （1）陰極反應（銹的還原）：

Fe2+ + 8FeOOH + 2e = 3Fe3O4 + 4H2O    （2）

陰極反應物質的再生（銹的再氧化）：

3Fe3O4 + 0.75O2 + 4.5H2O = 9FeOOH    （3）

根據耐候鋼經大氣腐蝕后生成的銹層組成，可從材料熱力學角度研究耐候鋼表面穩定銹層的形成過程。

首先生成的是吉布斯自由能最高、熱力學狀態不穩定的FeO，隨著腐蝕的進行，逐漸向吉布斯自由能降低、熱力學穩定狀態發展，生成以Fe（OH）2、γ-Fe2O3、Fe3O4、γ-FeOOH為主的中間腐蝕產物，最后通過溶解和沉淀等方式生成熱力學狀態最穩定、保護性能最好的α-FeOOH。

同時，在此形成過程中，由于Cu、Cr、Ni等合金元素在銹層中富集，促進了銹層中α-（Fe1-xCrx）OOH 等非晶態羥基氧化物的生成，加速了銹層的致密化進程，提升了銹層的保護能力。下圖給出了耐候鋼在典型工業大氣環境中銹層的形成過程。

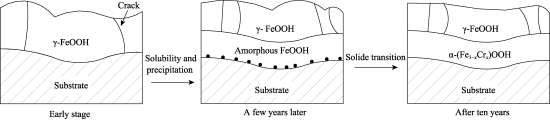

耐候鋼銹層的形成過程（圖片來自網絡）

6

表面銹層保護機理：耐候鋼和普碳鋼的耐蝕能力差別巨大的主要原因在于其表面銹層的形貌、結構、性質等的不同。

耐候鋼表面銹層由于富集有大量的合金元素，使得內銹層連續致密，并呈現出陽離子選擇性等特性，因此耐候鋼表面銹層能對基體起到更好的保護作用。其保護性作用主要體現在以下四個方面。

物理阻擋作用

耐候鋼銹層呈現出連續、致密、裂紋少、缺陷少等優點，銹層顆粒之間構成納米網狀結構，該結構相當于一道防護墻樹立于基體和腐蝕性物質之間，很好地避免了基體與水和空氣的接觸，阻擋了氧氣和水的進入，從而使得銹層具有良好的保護性，減緩了耐候鋼的腐蝕。

同時，耐候鋼內銹層中富集有大量Cr、Cu等合金元素，腐蝕前期尤其在銹層裂紋等缺陷處富集明顯，合金元素的沉淀析出促使了裂紋等缺陷的愈合，隔斷了空氣、水分與基體間直接接觸的通路，使得銹層更加致密，減緩了基體腐蝕。

電化學保護

鋼在大氣中的腐蝕行為本質上是在薄液膜下的電化學過程，在腐蝕前期，大氣中的氧氣溶于薄液膜中，由于O2/H2O 的標準電極電位是1.23 V，F(xiàn)e的標準電極電位是0.44 V，因此O2/H2O 和Fe構成原電池，發生鋼的電化學腐蝕。

據研究，銹層電阻能夠表征銹層抑制腐蝕性介質傳輸?shù)哪芰Γ娮柙酱螅种颇芰υ綇姡瑢w的保護效果越好。

通過對耐候鋼表面銹層進行電化學研究，發現耐候鋼表面銹層由于富集有大量Cu、Cr等合金元素，從而增大了陽極極化率，促進了陽極鈍化，提高了基體自腐蝕電位和銹層電阻，降低了腐蝕電流密度，使得銹層呈現出陽極鈍化、高電阻等特性，因此減緩了基體鋼的腐蝕。

緩蝕劑保護

耐候鋼銹層中由于合金元素的富集，不僅形成了對耐候鋼基體有良好機械保護作用的致密銹層，一些合金元素還伴隨著基體鋼的腐蝕，一同在大氣的作用下發生了氧化。

以耐候鋼中常見的P元素為例，其伴隨著鋼的腐蝕逐漸被氧化成PO43-，從而作為緩蝕劑存在于銹層之中。

一方面，絡合薄液膜中的H+，調整液膜與基體界面的pH值，抑制電化學腐蝕陰極還原反應，并阻礙銹層的溶解；另一方面，在鋼的陽極溶解過程中結合Fe2+和Mn2+等離子，形成難溶的磷酸鹽，抑制陽極溶解反應。

離子選擇性保護由于耐候鋼銹層中Cr、Cu、Ni 等元素的富集，隨著腐蝕過程的進行，一些合金元素也一同發生了氧化反應，生成了Cu（I）、Cr（III）和Ni（II）等離子。

這些離子與鐵的氧化物之間發生作用，Cu（I）取代Fe（III）位置，從而出現了在Fe3O4顆粒局部的一些格點上產生一定數目的電子空穴，Cr（III）與O2結合共同占據在α-FeOOH 晶胞中FeO3（OH）3八面體雙鍵的空位上，Ni（II）取代反尖晶石氧化物中的Fe（II）形成NiFe2O4等現象，使得耐候鋼銹層具有陽離子選擇性特征，能夠選擇性地阻擋Cl－等腐蝕性陰離子的穿透，防止這些離子到達耐候鋼基體，從而對耐候鋼基體起到保護作用。

7

合金元素對耐候鋼耐蝕性能的影響耐蝕鋼中主要加入的有效的合金元素包括銅、磷、鉻、鎳、鉬、稀土元素等。這些元素通常滿足以下三個條件：

合金元素在鐵中的溶解度要大于在銹層中的溶解度；合金元素可與鐵形成固溶體；合金元素的加入能提高鋼的電位。

大量試驗和數據表明，合金元素在提升耐候鋼的抗大氣腐蝕能力起到?jīng)Q定性作用，主要體現在三個方面：

降低銹層的導電性能，影響銹層中物相結構和種類；加速鋼均勻溶解和Fe2+向Fe3+的轉化，推遲銹的結晶；阻塞裂紋，減少相關缺陷。

銅（Cu）銅是耐大氣腐蝕低合金鋼中最有效的合金元素，適用于各種腐蝕環境，對于銅的耐蝕機理，有兩種觀點：一種觀點認為Cu可以促使低合金鋼陽極鈍化，降低腐蝕速率；另一種觀點認為，Cu在銹層表面富集，改善銹層的保護性。同時，由于合金元素Cu與S可以生成難溶的硫化物，因此銅可以抵消鋼中硫的有害作用。

磷（P）磷是提高鋼的耐大氣腐蝕性能最有效的合金之一，通常磷元素與銅元素配合，它們可以促使鋼的均勻溶解，加快加速Fe2+向Fe3+的轉化，使鋼形成致密的氧化層。在耐候鋼中，磷的含量一般控制在0.06～0.10%，當磷含量過高時，易偏析導致成分不均勻，導致機械性能降低和焊接性能下降。

鉻（Cr）鉻是提高耐大氣耐蝕性的重要元素，與不銹鋼不同，耐候鋼中Cr的加入量多控制在1～2%。

Cr起到的作用主要有兩點：

第一，可使γ-FeOOH、α-FeOOH向非晶態轉化，形成穩定化銹層；第二，Cr與Cu、P、Si 等元素有良好的匹配作用，比單加入Cr的鋼耐蝕性有明顯提高。

鎳（Ni）鎳是提高鋼耐大氣腐蝕的有效元素，加入鎳能使鋼的自腐蝕電位向正方向變化，主要以NiFe2O4存在于尖晶石型氧化物中， 促進了尖晶石向較細、致密結構的轉變，增加了鋼的穩定性。

顧家林等研究了不同含鎳量的低合金鋼在青島和江津的大氣腐蝕，結果表明，含鎳量2.68%的合金鋼在含SO2和Cl 的環境下都有較好的抗腐蝕性能，在海洋大氣環境中更易形成致密銹層，效果更顯著。

鉬（Mo）鉬的作用主要體現在提高鋼抗點蝕性能，同時鉬元素生成不溶性鹽在穩定銹層中富集，鋼中Mo的添加量在0.4～0.5%時，在大氣腐蝕環境下尤其是在工業大氣中，其腐蝕速率可降低50%以上。

稀土元素（Re）有關稀土元素在鋼中的作用機理表明，在鋼中加入稀土元素，有利于凈化鋼液，細化枝晶，增大枝晶生長阻力，抑制柱狀晶的生長，改變夾雜物的性質、形態和分布，降低腐蝕源點，從而提高鋼的各項性能。

通常稀土元素的加入量不大于0.2%，當在鋼中加入0.060~0.120 %的稀土元素，可以有效提高P、S、Cu、Si、Mn元素溶質非平衡分配系數。

張蕙文等通過測定稀土對A3鋼、08CuPV和09CuPTi的耐大氣腐蝕性能，得出結論，當08CuPV和09CuPTi中稀土含量在0.012～0.13%時，其耐大氣腐蝕性明顯改善，并隨稀土含量增高而增強鋼的耐大氣腐蝕性，而稀土對碳鋼的耐大氣腐蝕性改善不明顯。

8

由于有獨特的粗獷外表、骨董感的銹皮，耐候鋼被大量用于藝術用途如雕刻、建筑等。

耐候鋼不怕日曬雨淋，在雕刻方面很適合公共藝術、室外雕塑和建筑外墻裝飾。較著名者有“芝加哥的畢加索”、“支點”、“北方天使”、馬納舍·卡迪希曼的“懸空（Suspended）”、羅伯特·印第安納的希伯來文版“LOVE”等等。

耐候鋼亦被用于建筑、建設、橋梁或其它巨大的結構中，兼具防腐蝕、結構支撐功能與藝術價值。比較側重藝術價值的例如1964年最早采用耐候鋼的建筑約翰迪厄世界總部、澳大利亞當代藝術中心、塔斯馬尼亞島的新舊藝術博物館、巴克萊中心、奧登斯大學主建物、新河峽大橋、紐堡–比肯大橋、丹麥支撐高架電纜的電線桿等等。但也有如英國M25高速公路的板樁零件等僅著重功能的應用。

在海洋運輸中，耐候鋼用于制造貨柜。

耐候鋼用的鉻、鎳等合金元素都比不銹鋼來得少，價格通常也比不銹鋼來得便宜。在某些時候，耐候鋼是兼顧耐蝕與經濟性的不銹鋼替代品。1971年圣路易斯車輛廠為伊利諾伊中央鐵路建造的雙層電聯車是經典案例，該公司采用耐候鋼來取代當時軌道車常用的不銹鋼成功地降低成本。

1979年龐巴迪公司以耐候鋼車體及類似的規格承攬了伊利諾伊中央鐵路的后續訂單，并在生產時對車體上漆。然而此次耐候鋼車體的壽命卻不如預期，使用年限還沒到軌道車就開始出現銹蝕孔洞。后來的分析多把此問題歸因于漆，認為上了漆的耐候鋼耐蝕性無異于傳統鋼鐵，因為在細小的漆剝落處無法及時產生銹斑保護層。這批軌道車在2016年以前已全部退役。

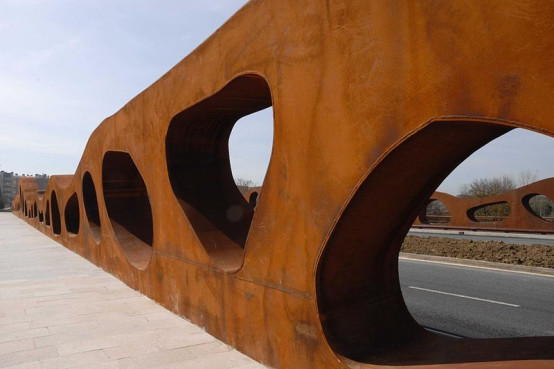

巴斯克地區維多里亞-加斯泰茲阿貝楚柯的阿貝楚柯橋，由PEDELTA公司的橋梁建筑師胡安·索布里諾所設計，由Pontis21 - Pictute taken in 2006 in Vitoria，CC BY-SA 3.0，https://commons.wikimedia.org/w/index.php?curid=19170982

不來梅哈芬的“研究者”紀念碑，記載五個科學家、探險家的名字。Peter Raap - Archiv Peter Raap，CC BY-SA 3.0 de，https://commons.wikimedia.org/w/index.php?curid=44979285

9

耐候鋼的使用尚存在以下幾個問題：

1、焊接點的腐蝕：

焊接點的氧化速率必須和其它用料相同，這需要特殊的焊接材料和技術。

2、積水腐蝕：

耐候鋼并非不銹鋼，如果耐候鋼的凹位中有積水，該處的腐蝕速率將變快，因此必須做好排水。

3、富鹽空氣環境：

耐候鋼對夏威夷這樣的富鹽空氣環境較敏感。在這樣的環境中，表層保護膜可能阻止不了內部的進一步氧化。

4、掉色：

耐候鋼表面的銹層可使它附近的物體表面變得銹跡斑斑。

為解決耐候鋼裸露使用時早期銹液流掛與飛散問題，促進穩定銹層盡快形成，最有效的方法就是耐候鋼表面穩定化處理技術。

該技術是在耐候鋼使用之前對構件表面進行處理，使其表面上形成一種可透氣透水的膜，在該膜底下進行的腐蝕過程中，耐候鋼表面將安全地進入靠穩定致密銹層自我保護的狀態。

實施該技術既可以避免耐候鋼使用初期黃色銹液流掛的現象，防止污染，又能在其表面形成穩定的保護性銹層。

目前國外開展的表面穩定化處理技術主要有：耐候性涂膜處理，氧化物涂層處理，氧化鐵-磷酸鹽系處理，新型表面穩定化處理技術，環保型無鉻促進形成新銹層處理技術等。

10

再次回到電影《千與千尋》。

影片的結尾，善良的千尋在自己的努力下和眾人的幫助下，獲得了自由，救出了父母，離開了油屋。離別之時，白龍告誡千尋千萬不要回頭看，等于告誡人類，不要走破壞自然環境的老路。

宮崎駿曾如是自評：“千尋與白龍的‘愛’是一種在困境中互相扶持、給予彼此鼓勵堅強活下去勇氣的朋友的感情，也代表了人類和大自然的關系——誰也離不開誰。”

老爺子也深信人類和大自然會和諧共生，就如片尾曲《永遠同在》（いつも何度でも）所唱的那樣，“雖然悲傷會重演，但我一定能在某處與你相逢。人們總是不停犯錯……但他們的雙手仍在尋找光明”。 而對于這部創下無數佳績的寓言體電影，宮崎駿只是輕描淡寫地說道：“千尋上車的那一瞬間，是我最開心的時刻。”

金山銀山，不如綠水青山。

地球，人類唯一家園，請好好珍惜。

2019年7月2日

寫于上海東鼎國際大廈B座5樓
