最近的一項(xiàng)新研究課題介紹了一種具有可控自愈性和韌性的有機(jī)硅防護(hù)材料的制備方法.

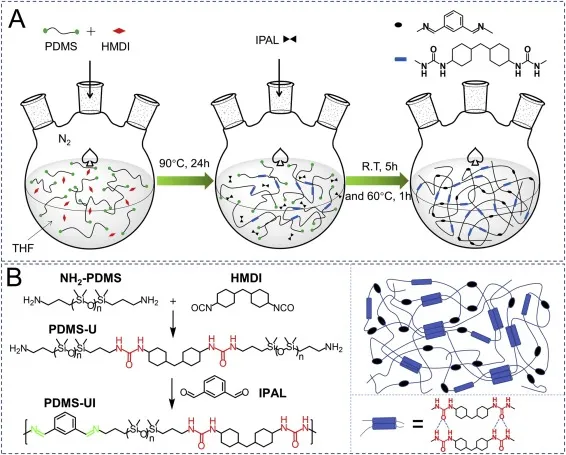

通過逐步聚合反應(yīng)，使4，4‘-亞甲基雙(環(huán)己基異氰酸酯)(HMDI)和間苯甲醛(IPAL)與端氨基丙基聚二甲基硅氧烷(AP-PDMS)連續(xù)交聯(lián)，合成了具有可調(diào)節(jié)的自愈性和力學(xué)性能的硅橡膠。

在硅橡膠中檢測到了與自愈能力和韌性等特征有關(guān)的獨(dú)特的亞胺基和脲基基團(tuán)。隨著脲基與亞胺基比例(0.35-3.3)的增加，彈性體的拉伸強(qiáng)度從∼3 kPa增加到∼1.0MPa，同時斷裂伸長率仍保持在700−800%左右。研究結(jié)果表明，力學(xué)性能的增強(qiáng)與自愈性聚合物中存在的氫鍵網(wǎng)絡(luò)有關(guān)。

亞胺基的動態(tài)相互作用隨著脲基基團(tuán)的增加而減小，這是由于聚合物鏈在氫鍵作用下的運(yùn)動受限，導(dǎo)致自愈性能的退化。

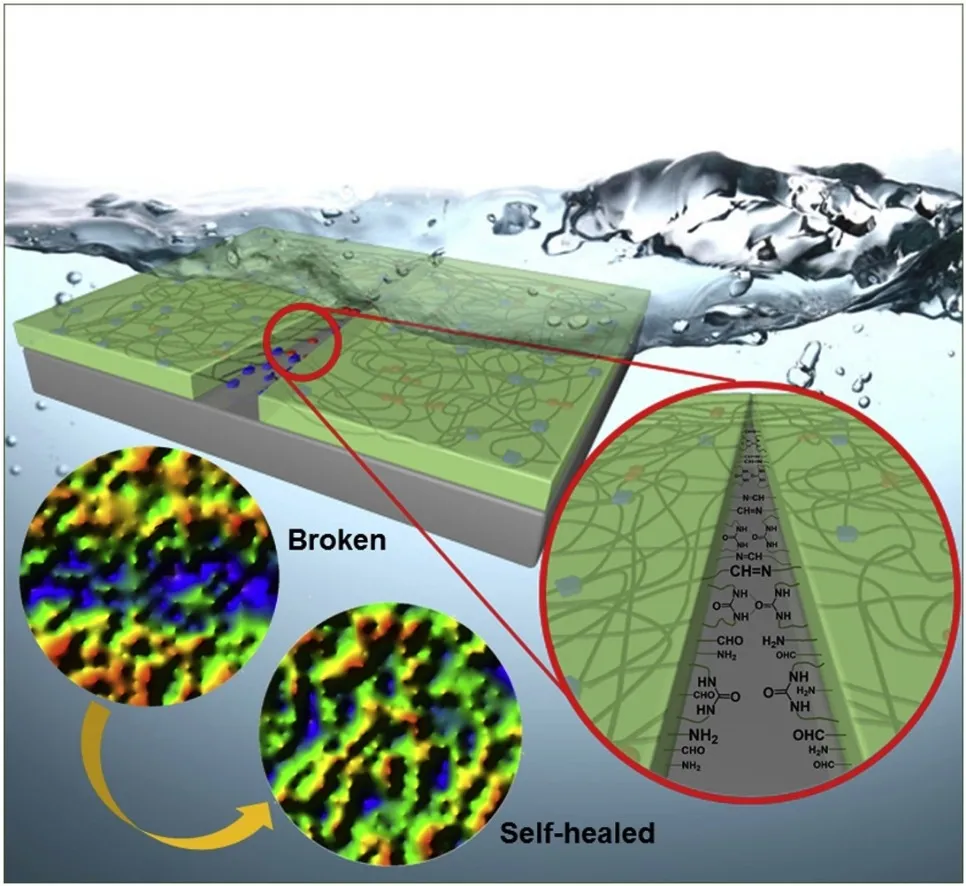

由于具有快速的自修復(fù)性能，自愈聚合物(PDMS-UI-2)在3.5%NaCl溶液中能夠使碳鋼具有良好的抗腐蝕能力，因此，本研究為制備具有可調(diào)節(jié)自修復(fù)能力和力學(xué)性能的自愈合有機(jī)硅材料提供了一種簡便有效的方法，可作為海洋環(huán)境中的保護(hù)涂層。
