導讀：

“令管道停止發生腐蝕的相對于銅/飽和硫酸銅參比電極的電位可能是在-0.850V左右” 。

— Robert J. Kuhn，1928年

SP0169（前RP0169）是NACE國際所頒布的埋地、浸沒鋼質管道外腐蝕控制標準。該標準在全球陰極保護界有很高的認可度，在業界被廣泛采用。但SP0169標準中的-850mV通電電位準則的有效性存在技術爭議，在SP0169標準的修訂過程中引起了廣泛討論。

歡迎跟著NACE中國的腳步，一起來聆聽NACE國際認證陰極保護專家、NACE國際陰極保護授課講師劉國博士講述-850mV準則的來歷。

一、背景

埋地鋼質管道的陰極保護應用始于1928年，美國人Robert J. Kuhn在新奧爾良的一條天然氣長輸管道安裝了第一臺陰極保護整流器。Kuhn在1928年美國國家標準局（National Bureau of Standards）組織的陰極保護會議上第一次提出了-850mV通電電位準則[1]。現代陰極保護的準則基礎就是這個-850mV電位。（在本文以下的討論中如未特殊標明，結構物的電位皆為相對于銅/飽和硫酸銅參比電極。）

在NACE SP0169[2]、ISO 15589-1[3]以及GB/T 21448[4]等陰極保護標準中，都采用了-850mV極化電位陰極保護準則。但在SP0169標準中還存有-850mV通電電位準則：“使用銅/飽和硫酸銅參比電極測量結構物與電解質界面的電位，該電位要達到-850mV或者更負。該電位可以是直接測量得到的極化電位，也可以是通電電位。在解讀通電電位時，應考慮（consideration）土壤及金屬通路上的電壓降大小。”

-850mV通電電位準則自1969年起出現在NACE標準中，業界對此準則一直存在爭議。

二、-850mV通電電位準則的來歷

多年來在SP0169標準修訂中引起爭議最多的問題就是-850mV通電電位準則。Kuhn最早提出了-850mV的陰極保護電位準則[1]，在后來的若干年里，實驗室數據和現場應用都證明了-850mV極化電位準則的有效性。對于-850mV陰極保護準則，Kuhn是這樣描述的：“令管道停止發生腐蝕的相對于銅/飽和硫酸銅參比電極的電位可能是在-0.850V左右” [5]。

Kuhn所提出的-850mV電位準則是一種通電電位準則。Kuhn對鑄鐵供水管道和鋼質天然氣管道的陰極保護試驗是在地下水位很高的地區進行的，土壤電阻率很低且管道埋深很淺[5]。在這種情況下IR降會很小，可以用以下公式近似計算IR降[6]：

假定土壤電阻率5?·m，管徑0.2m, 電流密度0.02A/m2, 埋深0.9m, 計算得到IR降為15mV。由此可見在電解質電阻率很低的情況下，通電電位非常接近于極化電位。對于處于低電阻率環境的海底管道或鹽泥中的管道使用-850mV通電電位準則是沒有問題的，但是對于埋地管道來說，通電電位里面往往有很大的IR降成分。

事實上Kuhn本人于1958年在對德克薩斯州-俄亥俄州（Texas to Ohio）長達1352km的管道實施陰極保護后提出“在防腐層極完好的管道上應達到-1.000VCSE的電位”[7]。（...on the extremely well coated pipe lines under discussion a potential of minus 1.000 volt to a copper sulfate electrode is usually striven for）。

后人在研究陰極保護的電位準則時，如果忽略了Kuhn當時進行電位測試的特定條件，往往會得出錯誤的結論。

三、-850mV極化電位準則的有效性

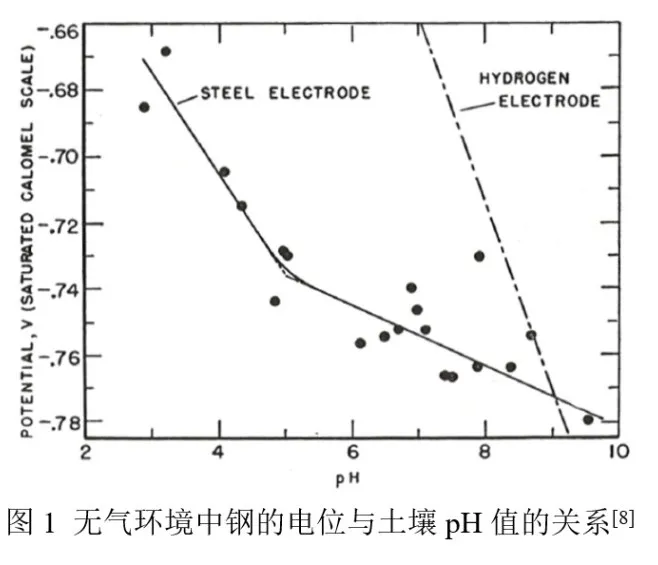

在上個世紀50年代，Schwerdtfeger和McDorman在美國國家標準局通過大量實驗證實了-850mV極化電位準則的有效性[8]。在實驗中鋼電極被放置于無氣土壤環境，土壤的pH值范圍為2.9~9.6。基于實驗數據繪制電位與pH值關系圖如下：

上圖中的氫電極（hydrogen electrode）線代表氫電極電位相對于pH值的變化。在無氣環境中，氫電極的電位是腐蝕電池的陰極電位而鋼是腐蝕電池的陽極。當陽極與陰極之間不再存在電位差時，陽極的腐蝕也就停止了。Schwerdtfeger和McDorman的實驗數據顯示，當極化電位達到-0.77VSCE時，鋼電極與氫電極的電位曲線相交，陽極與陰極之間電位差為零，該電位對應的銅/飽和硫酸銅參比電極電位為-0.845V，非常接近-850mV。Schwerdtfeger和McDorman在實驗中將很多鋼試片極化到“相交點”所對應的電位（使用瞬間斷電法監測電極的電位），結果發現試片的腐蝕很輕微可以忽略不計。他們做出的結論是“保護電位大約為-0.850V，這與許多工程師在陰極保護中的應用是一致的，這里提到的電位不包含IR降。”

在上個世紀80年代，-850mV極化電位準則在Barlo和Berry開展的實驗室研究中得到印證[9]。該實驗針對有氧和無氧兩種土壤環境進行了陰極保護電位準則的研究。在兩種土壤環境中，-850mV極化電位準則都能將埋地金屬的腐蝕速率控制在1mil/a（0.0254mm/a）以下。

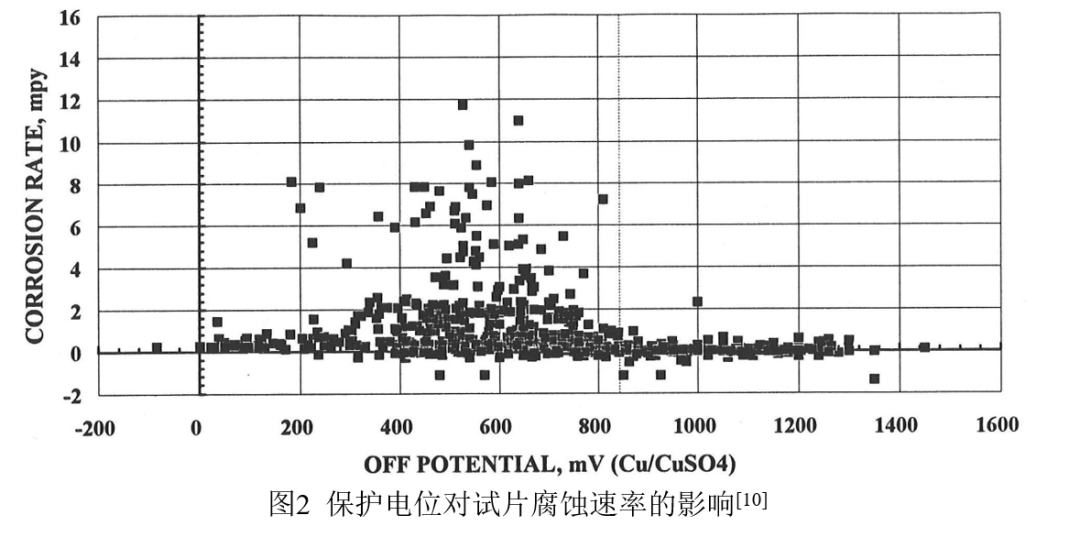

隨后美國燃氣協會（American Gas Association）在Barlo和Berry的研究基礎上繼續推動了一個為期5年的現場驗證項目，在3個國家的14個地點驗證-850mV極化電位準則的有效性[10]。在該現場實驗中，基于1mil/a的腐蝕速率控制要求，驗證-850mV極化電位準則對極化試片的保護有效性。由下圖中的實驗數據可以看到，當試片被極化到-850mV時，均勻腐蝕速率大大降低，可以控制在1mil/a以下。

陰極保護的經典定義是將結構物表面最不活潑區域（陰極）極化到與結構物表面最活潑區域（陽極）的開路電位（平衡電位）一致。陰極保護有效準則電位就是結構物表面最活潑陽極的開路電位。而陰極保護的熱力學定義是將結構物極化到在特定環境中的熱力學穩定電位，即電位-pH圖中的免蝕區。

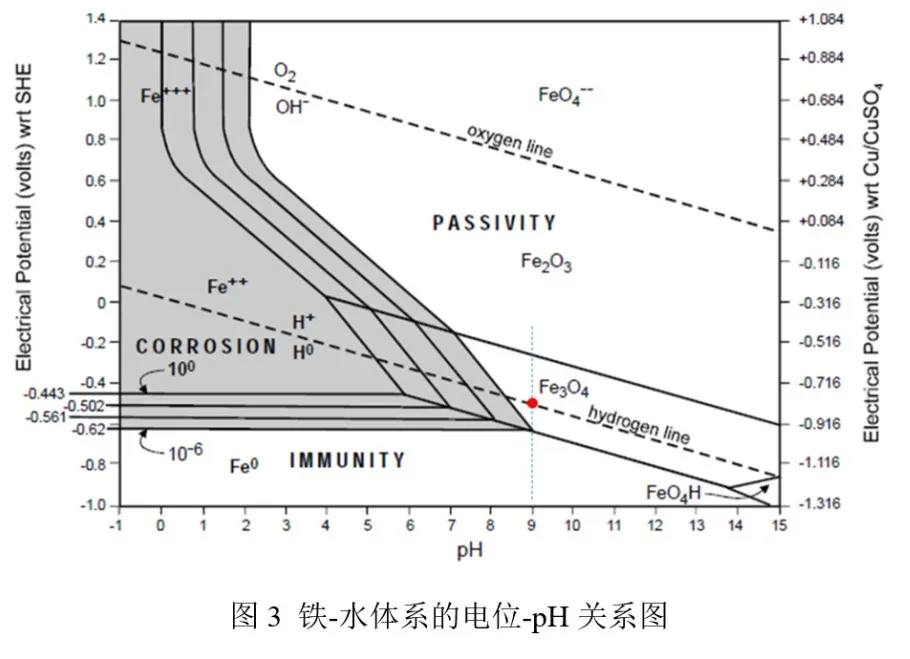

基于熱力學數據所繪制的鐵-水腐蝕體系的電位-pH圖（布拜圖）也可以用于-850mV極化電位準則的有效性研究。在該電位-pH圖中存在三種區域：腐蝕區、免蝕區和鈍化區。在免蝕區內，電位和pH值的變化將不會引起金屬的腐蝕，即在熱力學上金屬處于穩定狀態。陰極保護的理論保護電位即為令金屬進入免蝕區的電位。

根據電位-pH圖，金屬的免蝕電位和pH值密切相關，所以理論保護電位與介質pH值有對應關系，以鐵為例，當pH值小于9時，其理論保護電位為（對應Fe2+濃度為10-6mol/L）：E=-0.618VSHE

上述電位是相對于標準氫電極（SHE）的電位，換算成相對于銅/飽和硫酸銅電極（CSE）的電位時應減去0.316V，即-0.618-0.316=-0.934VCSE。這就是在pH值小于9時令金屬進入免蝕區的電位，也就是理論保護電位。

從熱力學的角度來看，當pH值大于9時，鐵處于免蝕區或者鈍化區，不再處于腐蝕區。雖然pH值等于9時的免蝕電位（理論保護電位）是-0.934V，但事實上，當陰極極化到析氫電位后（見圖3中紅點），因為溶液中有充足的氫離子，所以很難將電位再繼續極化到更負的位置。基于以下原因陰極保護在此時已經起到很好的抑制腐蝕作用：

1) 此時界面的氧基本上已經消耗殆盡，腐蝕速率降至很低；

2) 界面已經呈現堿性，進入鈍化區。表面膜會起到良好的防腐作用；

3) 極化電位比較負，腐蝕電池的驅動電壓降低，腐蝕速率降低。

布拜圖中的析氫線公式為：E=-0.0591pH。由此可計算得到 pH值等于9時的析氫平衡電位為E=-847.9mVCSE。這個電位就是從電位-pH圖中得到的有效陰極保護準則電位，與-850mV電位準則非常吻合。

在美國燃氣協會的陰極保護準則現場驗證項目中，曾經對-850mV通電電位和-850mV斷電電位準則的有效性進行了對比研究[10]。在該現場驗證項目中，大量的鋼質試片被埋設在多地不同的土壤中，對試片施加不同水平的陰極保護研究其保護有效性。這里所說的有效性是指將腐蝕速率控制在1mil/a（0.0254mm/a）以下，該腐蝕速率通過每年定期開挖試片稱重來進行計算。

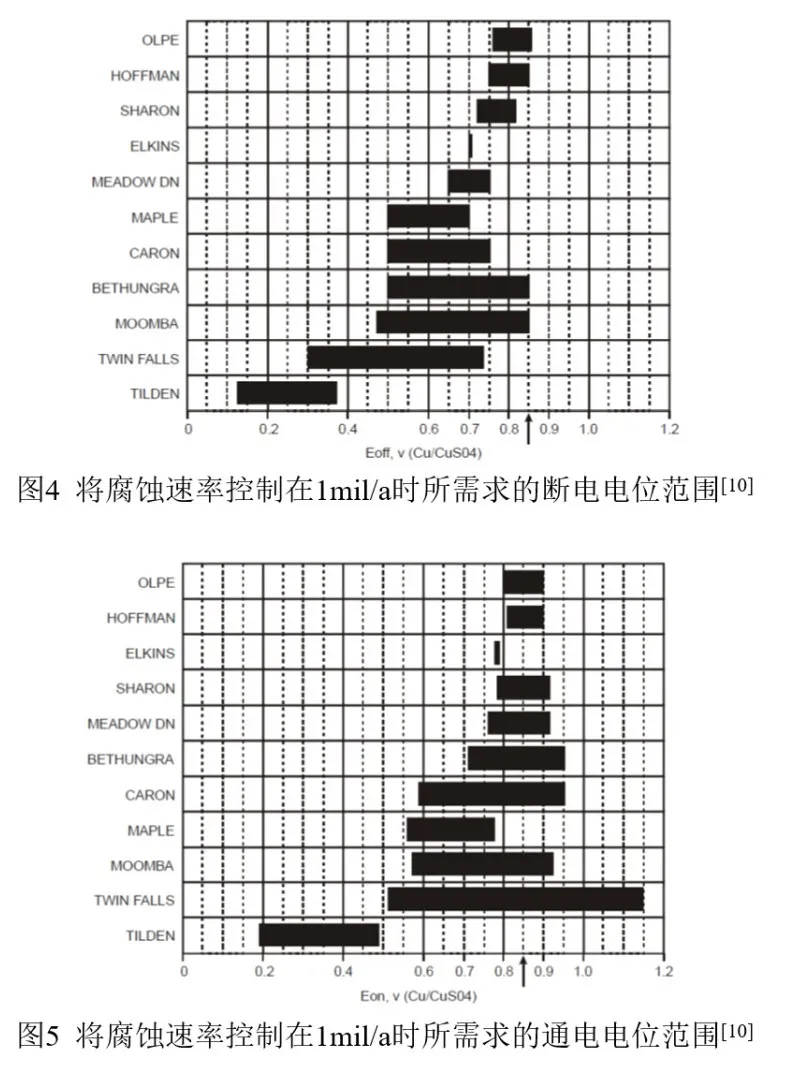

斷電電位準則的腐蝕控制有效性見圖4，在11種土壤中，-850mV斷電電位準則完全有效。該結論與圖5所示的通電電位準則的保護效果形成了鮮明的對比。在使用-850mV通電電位準則時，僅有3處（27%）試片的保護效果達到完全有效，在其他73%的實驗地點沒有滿足將腐蝕速率控制在1mil/a的要求。

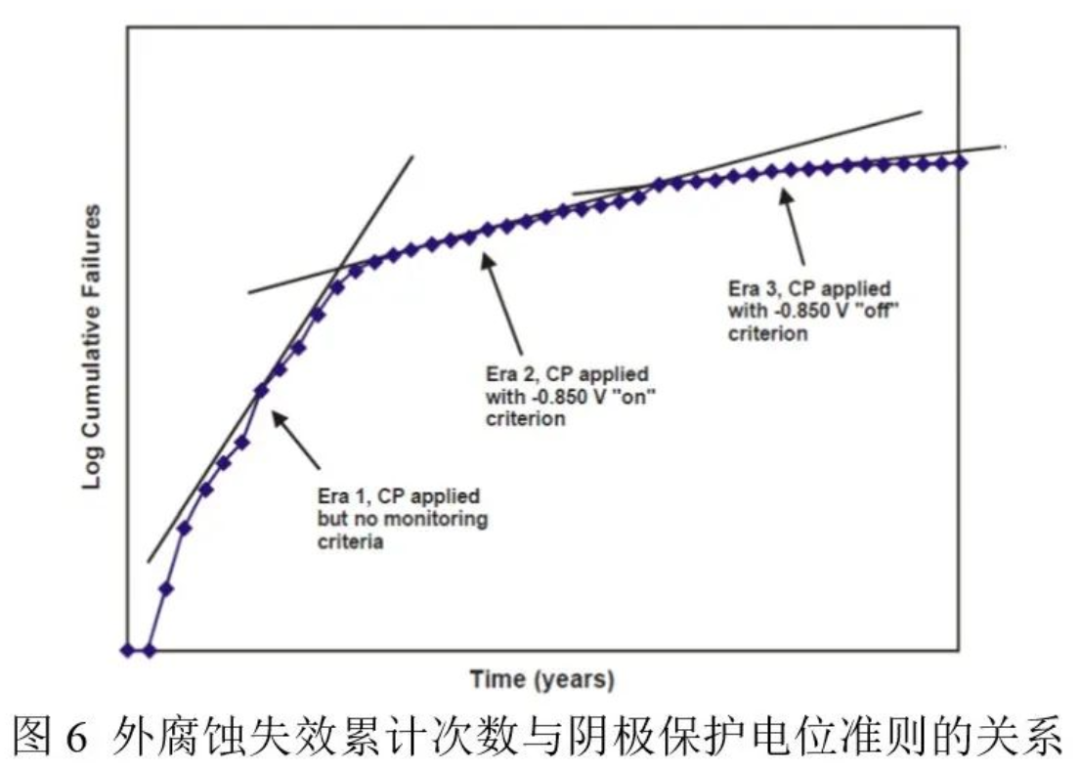

在NACE《材料性能》雜志上曾報道過一則通電電位與斷電電位準則保護效果的對比數據[11]。該數據來自一條長達上千英里的天然氣管道，研究人員基于時間繪制累計失效次數圖。在圖中的第一階段，管道施加了陰極保護但是沒有明確的電位準則，腐蝕失效事件增長迅速，其對應的曲線斜率非常大；在第二階段的16年采用-850mV通電電位準則，其對應的曲線斜率降低，但是仍有腐蝕失效發生；在第三階段的17年，采用-850mV斷電電位準則，管道基本不再發生新的腐蝕失效事件。該研究數據表明-850mV通電電位準則不能有效的對該管道進行腐蝕控制，-850mV斷電電位準則可以有效的抑制腐蝕。

-850mV通電電位準則的問題在于通電電位中含有IR降。而SP0169標準中的通電-850mV準則之所以引起爭議，部分原因就是標準條文中使用了含義模糊的“考慮”一詞（“...應考慮土壤及金屬通路上的電壓降大小”），沒有采用更清晰的描述（比如：消除）。

討論

1）-850mV陰極保護準則是Kuhn在現場應用中總結出來的一個電位準則。Kuhn所提出的電位準則是通電電位準則。因為特定的原因，Kuhn在其所測試的管道上得到通電電位里面所含的IR降很小，所以Kuhn所提出的通電電位準則 “近似于”斷電電位或者極化電位準則。

2）大量的現場測試和理論研究表明，-850mV極化電位準則具有良好的科學基礎，能有效控制腐蝕；-850mV通電電位準則在某些特定情況下雖然能取得良好的陰極保護效果，但是其有效性存在很大的不確定性。

3）如因現場應用條件所限無法采用-850mV極化電位準則，應采用可靠的工程方法確定通電電位中的IR降的大小，消除通電電位中的IR降誤差，避免對陰極保護有效性做出錯誤的判斷。

參考文獻

[1] Kuhn, R. J. Bureau of Standards 73B75. 1928.

[2] NACE SP0169-2013. Control of External Corrosion on Underground or Submerged Metallic Piping Systems [S]. NACE International, 2013.

[3] ISO Standard 15589-1 (latest Version). Petroleum and Natural Gas Industries--Cathodic Protection of Pipeline Transportation Systems--Part 1: On-land Pipelines[S]. Geneva, Switzerland: ISO.

[4] GB/T 21448-2017 埋地鋼質管道陰極保護技術規范[S].

[5] Kuhn, R. J. Cathodic Protection of Underground Pipe Lines from Soil Corrosion[C]. API Proceedings, vol. 14, sec. 4, November 1933, pp. 153-167.

[6] R.D. Webster. Compensating for the IR Drop Component in Pipe-to-Soil Potential Measurements[C]. NACE Canadian Region, Western conference, Victoria, BC. Feb 1985, p4.

[7] Cathodic Protection on Texas Gas System, American Gas Association, Detroit, April,1950.

[8] W.J. Schwerdtfeger, O.N. McDorman. Potential and Current Requirements for the Cathodic Protection of Steel in Soils[J]. Corrosion, NACE, Nov 1952.

[9] T.J. Barlo, W.E. Berry. An Assessment of the Current Criteria for Cathodic protection of Buried Steel Pipelines[J]. NACE, Materials Performance, Sept. 1984.

[10] T.J.Barlo. Field Testing the Criteria for Cathodic Protection of Buried Pipelines[R]. AGA, Pipeline Research Committee, PR-208-163, Feb, 1994.

[11] Mark Mateer. Using Failure Probability Plots to Evaluate the Effectiveness of Using Off vs. On Potential CP Criteria[J]，Materials Performance, September 2004, pp22-29.
