1、原子級可控高熵合金登上最新Nat. Commun.

日本東北大學環境研究院Yoshihiro Chida團隊提出了一個實驗研究平臺，可以在真空中合成原子級可控的單晶高熵合金表面，并評估其催化性能。該平臺提供了對電催化的微觀結構基礎至關重要的基本信息，即多組分合金表面微結構與其催化特性之間的詳細關系。在低指數單晶Pt基襯底（Pt/Cr-Mn-Fe-Co-Ni/Pt(hkl)）上合成了納米厚的Pt和等原子比Cr-Mn-Fe-Co-Ni外延堆垛層，即所謂的Cantor合金，作為氧還原反應（ORR）電催化的Pt基單晶合金表面模型。與Pt-Co二元表面相比，高熵合金表面具有更優異的氧還原反應性能，從而證明了該平臺的實用性。該研究以題為“Experimental study platform for electrocatalysis of atomic-level controlled high-entropy alloy surfaces”發表在知名期刊Nature Communications上。

2、名古屋大學Yusuke Yamauchi團隊Nat. Commun.: 介孔高熵合金

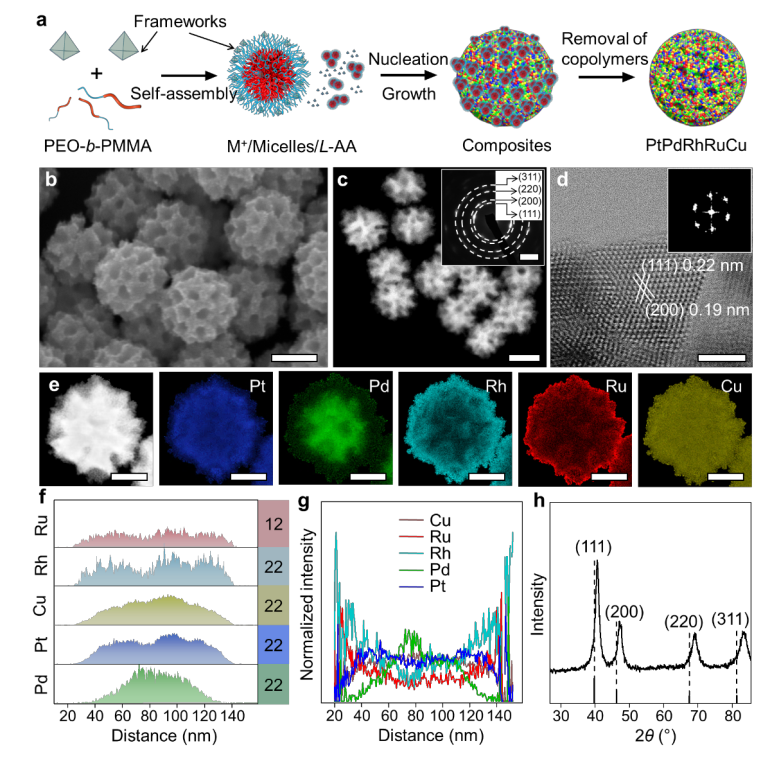

名古屋大學Yusuke Yamauchi團隊通過表面活性劑自組裝的方法首次合成了形貌規整的介孔高熵合金PtPdRhRuCu，所得到的介孔PtPdRhRuCu合金具備均勻的納米孔道以及高密度外暴露的高熵活性位點。由于高熵效應和介孔結構效應，PtPdRhRuCu在電解水產氫（HER）中獲得了極佳的催化活性以及穩定性，并同時適用于堿性（1 M KOH）、中性（1 M PBS）、酸性（0.5 M H2SO4）。近期，該研究成果以題為“Mesoporous multimetallic nanospheres with exposed highly entropic alloy sites”發表在Nature Communications上。第一作者為日本國立物質材料研究所康運卿博士。

3、名古屋大學Yusuke Yamauchi團隊Nat. Commun.: 介孔高熵合金

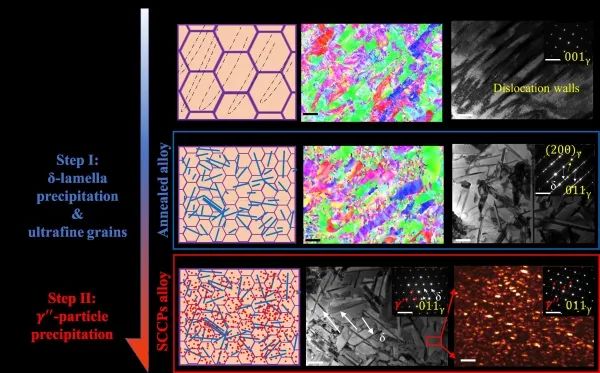

據中國科學院官網介紹，力學研究所戴蘭宏研究團隊前期工作研發了一種具有剪切自銳（self-sharpening）特性的鎢高熵合金，首次在鑄態鎢合金中實現了自銳性的突破，使高速穿甲侵徹能力獲得顯著提高。近期，戴蘭宏團隊聯合美國加利福尼亞大學伯克利分校、北京航空航天大學、香港理工大學和香港城市大學，在超高強鎢高熵合金的研究中又取得重要進展。科研人員提出了逐級可控有序納米沉淀強韌化的新策略。該策略在高溫（900℃）和中溫（650℃）分級時效，實現了納米片層狀δ相和納米顆粒狀γ"相差異性可控的雙共格納米沉淀相析出，使所制備鎢高熵合金材料具有2.15GPa的超高室溫強度和15%的拉伸塑性。同時，該鎢高熵合金在800℃高溫環境下仍可保持1GPa以上的高屈服強度。與已報道相關鎢合金和難熔高熵合金相比，所研制鎢高熵合金強塑性目前在國際上處于最優水平。研究人員對不同拉伸變形階段的微觀結構進行系統表征分析，揭示了位錯滑移切過兩種共格沉淀相并保持完美的共格結構，實現了材料晶體結構“切過而不斷”，這是該合金材料具有超高強塑性的主要原因。位錯切過δ片層沉淀后，片層出現了顯著的局部高應變，同時保持了晶體結構連續，有效釋放由位錯塞積產生的應力集中，避免了裂紋提前萌生誘致的脆性破壞。位錯切過共格γ"沉淀后，發生共格強化和有序強化，使材料強度進一步提高。兩種不同形態納米沉淀相的協同強韌化，實現了該合金強度和塑性的同步提升。逐級可控的沉淀結構實現了鎢高熵合金的超高強塑性，為高性能先進合金材料研發提供了新思路。?相關研究成果以Ultra-strong tungsten refractory high entropy alloy via stepwise controllable coherent nanoprecipitations為題，發表在Nature Communications上。

4、香港城市大學Adv. Mater.綜述：利用晶格畸變實現高熵合金的多功能性

香港城市大學楊勇教授團隊對表現出嚴重晶格畸變的多功能HEA進行了系統性綜述，涵蓋了為理解晶格畸變而開發的理論模型、用于表征晶格畸變的實驗和計算方法、晶格畸變對合金性能的影響，以及畸變高熵合金的數據驅動設計。通過這篇綜述文章，作者希望能夠促進對晶體固體中扭曲晶格的進一步研究。

相關研究工作以“Multifunctional High Entropy Alloy Enabled by Severe Lattice Distortion”為題發表在Advanced materials上。

5、Acta Materialia: 3D打印高熵合金的加工-結構-性能關系研究

南京理工大學曹陽教授聯合馬薩諸塞大學陳文教授通過激光定向能量沉積（L-DED）和激光粉末床融合（L-PBF）兩種不同的打印工藝制備了多組分CoCrFeMnNi合金，并對該AM HEAs的微觀結構、力學行為和變形機制進行了比較研究。兩種樣品中，都形成了高度不均勻的微觀結構，由柱狀晶粒、凝固單元和位錯胞狀結構組成。然而，在晶體學織構、單元尺寸和元素分布方面卻存在巨大差異。L-DED樣品中更深的熔池有助于形成<101>/<111>的混合織構，而L-PBF樣品具有較淺熔池，沿著堆疊方向形成<001>織構。盡管L-DED工藝中冷卻速率低得多，但是該樣品中的<101>/<111>織構促進了泰勒強化，導致其屈服強度與L-PBF樣品相當。在L-DED樣品中，<101>/<111>織構提高了流變應力，促進了變形孿晶的激活。此外，L-DED樣品中更大的凝固單元尺寸和跨越胞壁的元素偏聚增加了位錯存儲能力和對位錯運動的阻礙作用，誘導塑性變形過程中出現大量的平面滑移帶和微帶。與L-PBF樣品相比，L-DED樣品中增強的塑性變形能力產生了更持久的應變硬化，從而產生了更高的延展性。

相關研究成果以題為“ Microstructure and mechanical behavior of additively manufactured CoCrFeMnNi high-entropy alloys: Laser directed energy deposition versus powder bed fusion”發表在國際期刊Acta Materialia上。
