難熔高熵合金(RHEAs)因其優異的力學性能、良好的抗氧化性和優異的結構穩定性而在金屬材料領域受到廣泛關注。然而，極差的室溫延展性限制了其實際應用。目前研究致力于探索解決RHEAs的強度-延性權衡的策略，以顯著改善RHEAs的力學性能，但由此產生的非均勻微觀結構可能會引入與合金基體的微電偶聯，從而影響其耐腐蝕性，這是不希望發生的。因此，設計出具有優異強度-延性協同和良好耐腐蝕性能的新型RHEAs仍然是一項艱巨的挑戰。

已有研究報道，固溶體強化是RHEAs的主要強化機制。根據組成元素的固有特性精心設計合金化單相RHEAs可以使其保持均勻的結構，從而實現強度和延性協同的良好組合，并提高耐腐蝕性。前期工作證明，Ti-Zr-Nb RHEA體系在室溫下具有令人滿意的抗拉強度和延展性，成為具有室溫延展性的合金成分設計的有希望的候選材料。

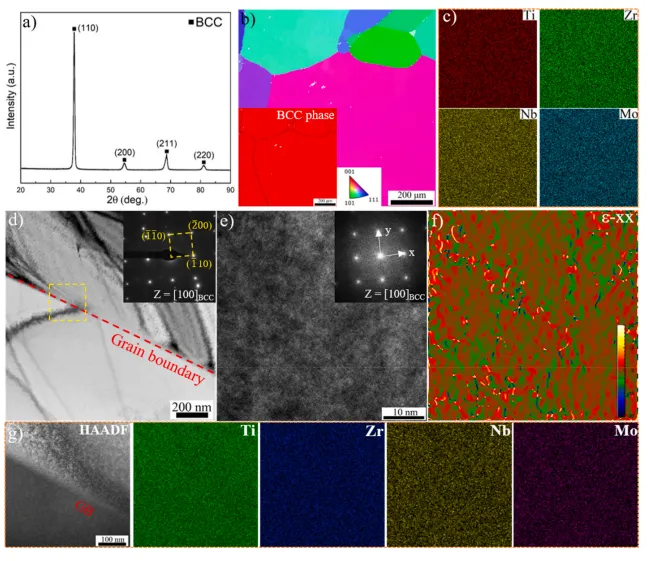

基于此，華南理工大學付志強教授課題組聯合英國華威大學的研究團隊設計了具有單體心立方(BCC)相的新型Ti1.6ZrNbMo0.35 RHEA。選擇Mo可以進一步增強固溶體強化效果，同時提高耐蝕性。該RHEA在3.5%的NaCl溶液中具有優異的力學性能和耐腐蝕性。研究結果以題為“Exceptional combinations of tensile properties and corrosion resistance in a single-phase Ti1.6ZrNbMo0.35 refractory high-entropy alloy”發表于期刊《Intermetallics》。

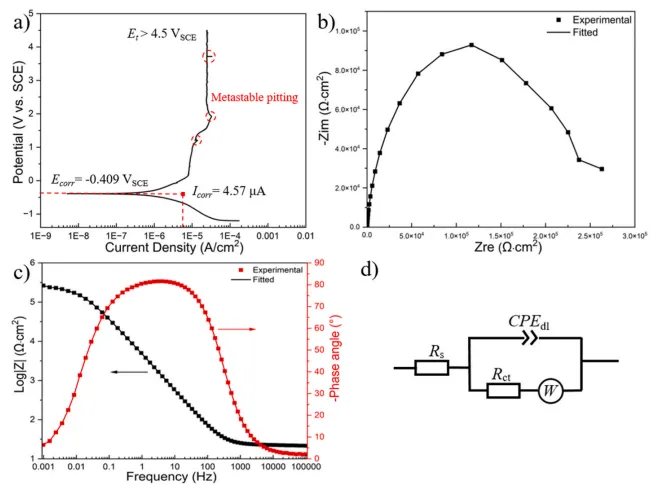

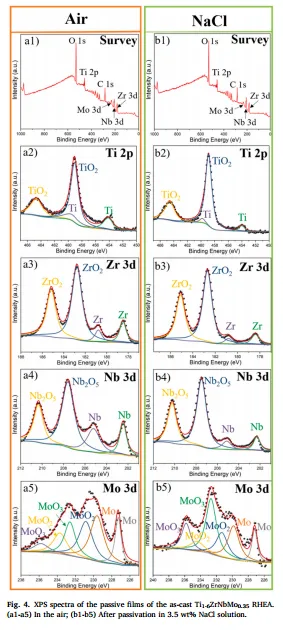

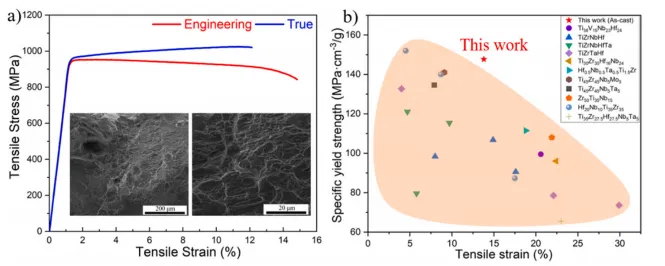

力學試驗結果表明，該材料具有良好的強度-塑性組合，屈服強度高達930 MPa，拉伸應變高達15.4%，其主要的強化機制是嚴重的晶格畸變引起的固溶強化。此外，在3.5 % NaCl溶液中，Mo6+的形成和連續鈍化過程顯著地促進了RHEA優異的耐腐蝕性。
