海船長期漂泊在海洋上，海水對于鋼質材料來說是一種非常強的腐蝕性介質，停泊和航行在海上的鋼制船舶就存在腐蝕問題。腐蝕不僅增加了維護、維修的費用,縮短船舶的使用壽命,而且嚴重時會造成海損事故，危及船舶的安全。采取合適的防蝕措施,可以有效地減輕和抑制船舶的腐蝕。陰極保護就是防止船舶海水腐蝕的有效方法，目前已在國內外獲得廣泛的應用。

圖1注：鋼質海船的腐蝕與陰極保護

　　一、船體的腐蝕與陰極保護

　　船體鋼板長期浸泡在海水中，由于其焊縫、焊接熱影響區以及油漆涂層破損處構成了腐蝕電池的陽極而產生嚴重的局部腐蝕，最終形成蝕坑甚至穿孔。船舶艏部和艉部區域的腐蝕通常更為嚴重，因為艏部油漆更易破損,并且經常受到波浪抨擊，艉部受到紊流沖擊作用及其與銅螺旋槳構成異種金屬電偶的腐蝕。船舶輕重水線間區域由于氧的濃差電池作用，受海浪沖擊和經常處于干濕交替狀態，腐蝕也比較嚴重。船體如不采取有效的防腐蝕措施，可以在短短幾年內就造成腐蝕穿孔。

　　船體的防腐蝕措施主要是油漆涂層和陰極保護，二者相輔相承。油漆涂層首先起到物理隔離作用，將船體鋼板和海水隔離開。由于油漆涂層在涂裝和使用過程中不可避免地會存在漏涂、孔隙、破損等缺陷,腐蝕將先在這些地方產生、加速而造成孔蝕。因此，還必須采取陰極保護措施。它是通過向船體施加陰極電流，使船體金屬產生極化，從而抑制腐蝕的發生。陰極保護可有效抑制涂層缺陷處的孔蝕，而涂層又可降低陰極保護所需電流密度，使陰極保護變得更為經濟，同時還可改善保護電流的分布，使保護效果更好。

　　船體的陰極保護可以采用犧牲陽極或外加電流保護系統,這兩種方法本質上是一樣的,并且可獲得同樣的保護效果,但兩者提供保護電流的方式不一樣。前者是將一種電位更負的金屬或合金與船體電性連接,通過陰極材料的自身消耗來提供保護電流;而后者是通過外部直流電源來提供保護所需的電流。犧牲陽極方法安裝簡便,不用維護,但其壽命較短,而且安裝較多的陽極塊會增大船舶的航行阻力。外加電流系統相對復雜一些,但使用壽命長。兩種方法特點的對比見表。通常,小型船舶或低速船采用犧牲陽極保護,大型船舶或航速較高的船,外加電流系統更為合適。

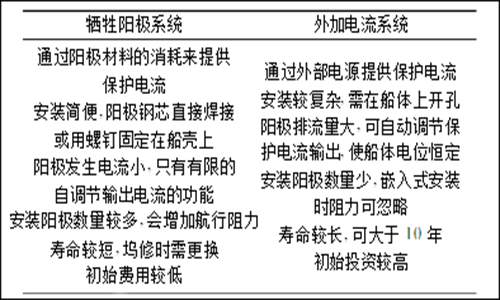

圖2注：船體陰極保護兩種系統的特點對比

　　船體陰極保護用犧牲陽極材料主要有鋅合金和鋁合金陽極。早期主要采用鋅-鋁-鎘三元鋅合金陽極,這種陽極電流效率高,溶解性能好,保護效果可靠;后來又開發了性能優異的鋁合金犧牲陽極,其應用也越來越多,有取代鋅合金陽極的趨勢。鋁陽極比重小,電化學當量大(為鋅的3.6倍),做成長壽命陽極比采用鋅陽極更經濟,但鋁陽極的電流效率和溶解性能稍差一些。關于海船犧牲陽極陰極保護的設計和安裝,可參照國家標準GB/T3855-1999,《海船犧牲陽極陰極保護設計和安裝》1999進行。

　　船體外加電流陰極保護系統主要由恒電位儀、輔助陽極、參比電極等所組成。為使螺旋槳、舵與船體一起獲得保護,還需加裝軸接地裝置和舵接地電纜,以使它們與船體間保持良好電性連接。我國已有船體外加電流陰極保護的系列標準,對整個系統和主要部件的技術條件均作了詳細的規定。

　　為了保證船體陰極保護的效果,應注意犧牲陽極的化學成分或電化學性能應符合國家標準的規定。安裝好的犧牲陽極表面應保持清潔,嚴禁沾染油漆或油污。犧牲陽極消耗完后應及時予以更換，船體陰極保護設計應合理，符合標準和規范的要求。外加電流系統與部件應具有良好的可靠性,并應有專人維護,出現故障應及時修復，定期檢測船體的保護電位,應處在-0.85～-1.00V(相對于Cu/CuS04參比電極)。

　　二、壓載水艙陰極保護

　　船舶壓載水艙應采用涂層和陰極保護的聯合方法。陰極保護只有在壓載海水或有沉積(鹽)水的條件下才能起作用。艙內涂層應和所載貨物具有相容性,涂層應具有耐海水、原油、成品油等介質的作用。

　　基于安全上的考慮,船舶壓載艙的陰極保護通常只采用犧牲陽極保護系統。外加電流系統有析出氯氣的危險,另外當艙內有易燃氣體集聚時,容易產生火花并引起燃燒。犧牲陽極材料中,鋅陽極最安全,鋁陽極在油艙中安裝的勢能應小于280N?m,而鋅陽極則由于易產生火花而在油輪的貨艙中禁用。犧牲陽極材料的選擇取決于安全性、經濟性以及與可能裝載的各種貨物的相容性。

　　船舶壓載艙陰極保護設計目前尚無相應的標準,但其程序與船體犧牲陽極保護設計類似。由于艙內處于間浸狀態,即交替地處于壓載/空艙(或裝貨)狀態,而且壓載期和壓載率經常發生變化,有的壓載時間可以小到30～40h,這就要求在每次裝壓載水時,陰極保護系統能夠使艙內快速極化,并且在避免析氫情況下,保護電位應盡量偏負,以便在鋼結構物的表面上形成鈣質沉積層。因此,壓載艙的保護電流密度應比長期浸海水結構物大得多,而且壓載時間越短、壓載率越低,所需保護電流密度越大。由于艙內陰極保護的影響因素很復雜,因此,為了保證保護效果,陰極保護設計應由有經驗的專業人員完成。

　　三、結束語

　　(一)船舶的腐蝕會導致巨大的經濟損失并影響其使用安全,因此必須采取有效的防護措施。

　　(二)陰極保護和油漆涂層相結合是防止船體腐蝕的有效方法,船體陰極保護可采用犧牲陽極或外加電流保護系統,對大型船舶,采用外加電流陰極保護系統更為有利。

　　(三)海水壓載艙可采取犧牲陽極陰極保護,涂層和陰極保護應與所載貨物具有相容性。

　　(四)為保證陰極保護效果,在船舶陰極保護設計、陰極保護系統的生產、安裝和運行中均應遵循相應的標準或規范,并進行有效的質量控制。

　　參考文獻

　　[1] 胡士信主編.陰極保護工程手冊[Z]，北京：化學工業出版社，1999:129-147。

　　[2] 鮑戈拉德等著.海船的腐蝕與保護[M]，王曰義等，譯.北京：國防工業出版社，1983:271。
