50年代最初開發，80年代以后隨著高Mn、高N合金技術的開發，進一步提高強度、非磁性等功能。隨著Ni的價格攀升，增加了代替300系使用的機率，促進了低Ni鋼種的開發。

    在Cr高的添加Mn時，要少量添加Ni,N等元素；Cr含量為15~16%時Mn節約Ni的效果最好；與304相比，節Ni型鋼的Cr的含量較低，耐蝕性較差。為了維持高Cr化和高N化，必須少量的添加Ni元素。

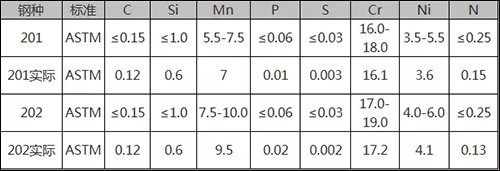

    200系不銹鋼代表鋼種的化學成分：

    從上表中所顯示的成分分析：

    1）均勻腐蝕：

    201/202的Cr含量稍低于304。均勻腐蝕主要是跟Cr的含量高低相關，因此，201/202的抗均勻腐蝕的能力稍低于304；

    2）晶間腐蝕：

    201/202的Mn含量遠遠高于304的含量，在組織肌體中限制了C的偏析，因此，Mn的存在有利于降低201/202的晶間腐蝕現象的發生；

    3）點腐蝕：

    201/202不銹鋼中的Mn的大量存在，大大提高了N的溶解度。N元素大量添加時有表面缺陷及Pin Hole產生；為防止N的表層下Pin Hole的發生把N添加量控制在：0.3%；添加N元素1%以上時，由于P、S 晶間析出，表面容易產生缺陷。

    Mn在200系不銹鋼中是主要的奧氏體鋼的成型元素，Mn與S的親和力很強，生成MnS，妨礙鈍化膜的形成，導致耐蝕性能下降，不銹鋼耐蝕性能高低的指標是耐點蝕當量，用Cr%+3.3×Mo%+30×N%-Mn%關系式計算，數值越高，表示耐蝕性能越好。因此，201/202的耐點腐蝕能力遠遜于304不銹鋼。

    目前，市場上流通的L1、LH、J1、J3、J4、J5等不銹鋼采用更高含量的Mn來代替Ni的使用，根據上面的分析，它們的耐腐蝕性能相比于201/202（美標）的耐腐蝕性能還有所下降。對它們的使用環境要求更高，在戶外使用環境中很容易被腐蝕，其使用環境必須慎重選擇。
