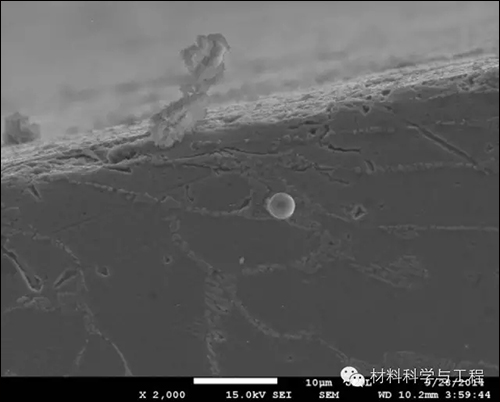

【51邵曉峰】財神吐珠。車輪表面經過激光熔覆處理，完成輪軌滾動對滾后，掃描電子顯微鏡下的鋼軌表層磨損形貌。

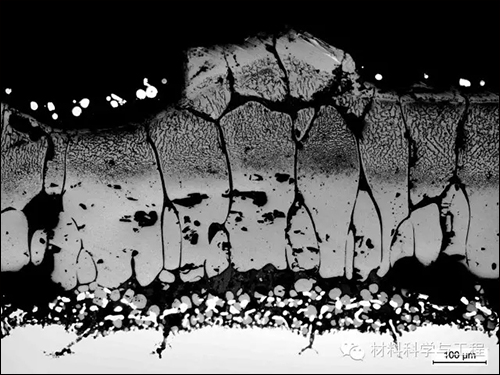

    【52劉懿萱】此圖是非常經典的Fe-0.6Si鋼在1200℃保溫60min斷面結構金相圖。最外層Fe3O4層，下面FeO層含有先共析Fe3O4，緊接著FeO層，里面形成硅酸亞鐵通道。最下面形成硅酸亞鐵富集層。

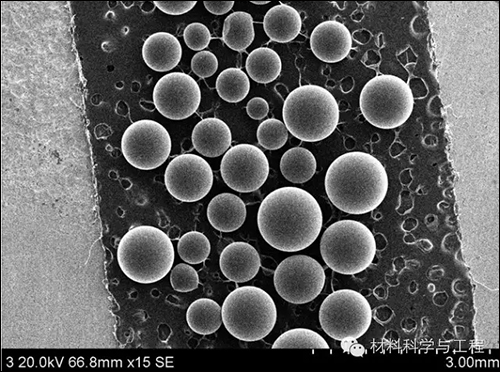

    【53劉從慶】用于粉末冶金的金屬粉。

    【54劉從慶】用于粉末冶金的金屬粉。

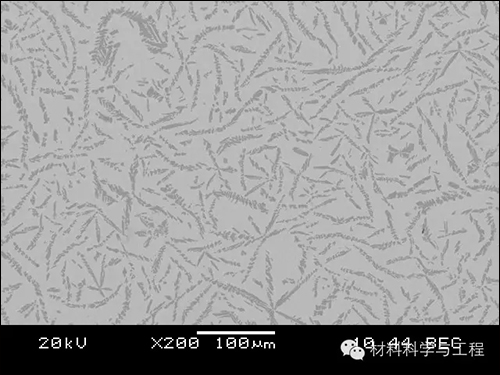

    【55王彥芳】Pr-Co-Fe鑄態組織掃描BEI照片。

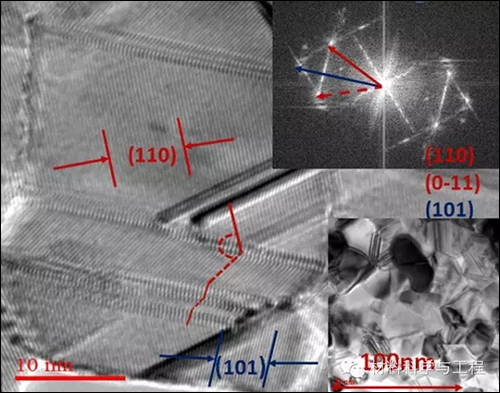

    【56佟欣儒】材料：摻氟二氧化錫透明導電薄膜（FTO）。儀器：場發射透射電子顯微鏡。作品描述：照片右上方為FTO（101）及（110）晶面的選區衍射斑；右下方為FTO的形貌圖，明顯可見二氧化錫的雙膝孿晶晶體形態；主圖的紅色點劃線處為由互成120°角的（101）晶面構成的雙膝孿晶，此孿晶伴隨與之相垂直的（110）擇優取向晶面生長。像不像魚刺～

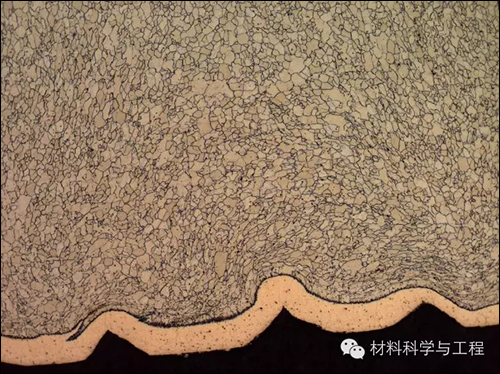

    【57羅議明】材料：1元硬幣（成分未知）；儀器： 徠卡DM4000 金相顯微。描述：1元硬幣縱截面，打磨拋光后用4%的硝酸酒精溶液腐蝕。芯部為鐵素體和極少量的滲碳體，表面為鍍鎳約80um厚，厚度不均勻，應是在表面處理后再進行的沖壓文字。

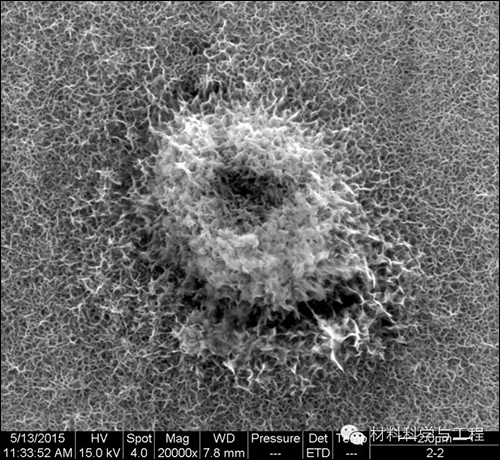

    【58曾箐雨】作品介紹：Q235鋼高鈣環境下空蝕坑。儀器：ESEM設備。作品描述：利用超聲空蝕設備在高鈣環境下形成空泡轟擊Q235鋼表面，產生空蝕坑，坑中物質在表面形成花球狀結構。

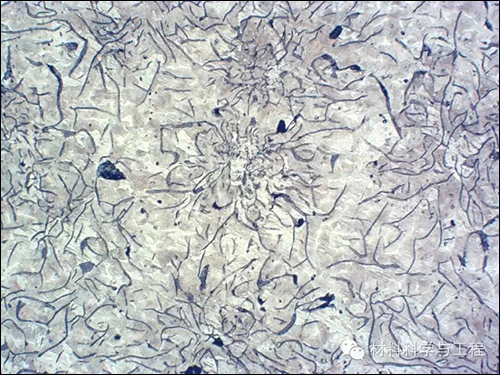

    【59山東明】綻放。材料為灰口鑄鐵。鑄態灰口鑄鐵拉伸試樣經拉伸試驗后，用線切割截得橫截面，此為距斷口約10mm處的橫截面金相，侵蝕劑為4%硝酸酒精。儀器：OM。作品描述：灰口鑄鐵中過量的碳元素以片狀石墨形式分布在基體上，石墨片交聯如花朵綻放。

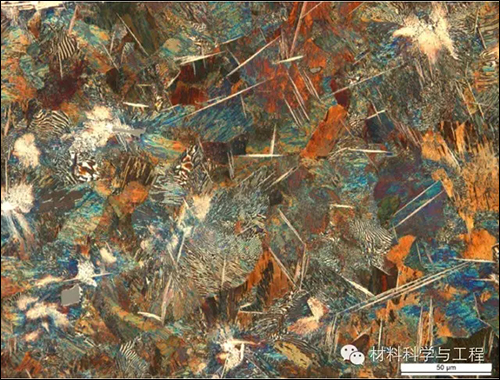

    【60王元瑞】材料：T12。儀器：ZEISSObserver.Z1m（偏光）。侵蝕方法：焦亞硫酸鹽-硫代硫酸鹽試劑。組織說明：片狀珠光體+二次滲碳體，滲碳體呈針狀分布。采用彩色金相法使鐵素體著成各種顏色，滲碳體和珠光體中的滲碳體呈白色。

 6/10   首頁 上一頁 4 5 6 7 8 9 下一頁 尾頁
