耐高溫阻燃加纖尼龍?jiān)斍?/span>

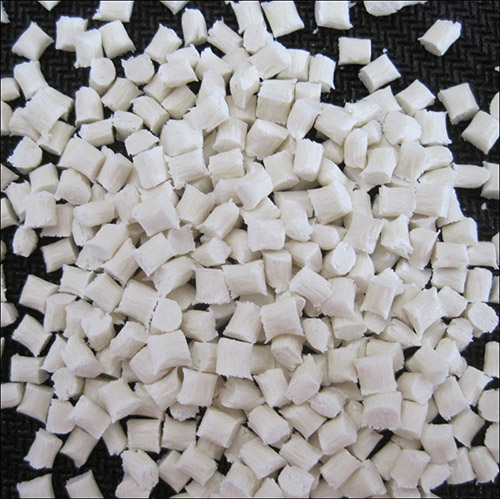

    在PA 加入玻璃纖維，PA 的力學(xué)性能、尺寸穩(wěn)定性、耐熱性、耐老化性能有明顯提高，耐疲勞強(qiáng)度是未增強(qiáng)的2.5 倍。

    玻璃纖維增強(qiáng)PA 的成型工藝與未增強(qiáng)時(shí)大致相同，但因流動(dòng)較增強(qiáng)前差，所以注射壓力和注射速度要適當(dāng)提高，機(jī)筒溫度提高10-40℃。

    由于玻纖在注塑過程中會(huì)沿流動(dòng)方向取向，引起力學(xué)性能和收縮率在取向方向上增強(qiáng)，導(dǎo)致制品變形翹曲，因此，模具設(shè)計(jì)時(shí)，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。

    另外，加入玻纖的比例越大，其對(duì)注塑機(jī)的塑化元件的磨損越大，最好是采用雙金屬螺桿、機(jī)筒。

    在PA中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質(zhì)，對(duì)金屬具有腐蝕作用，因此，塑化元件（螺桿、過膠頭、過膠圈、過膠墊圈、法蘭等）需鍍硬鉻處理。工藝方面，盡量控制機(jī)筒溫度不能過高，注射速度不能太快，以避免因膠料溫度過高而分解引起制品變色和力學(xué)性能下降。

    PA性質(zhì)：結(jié)晶性熱可塑性塑料，有明顯熔點(diǎn)，Nylon6 Tm為220~230℃，Nylon66則為260~270，Nylon本身具吸水基故有吸水性，成形前須干燥，溫度過高干燥則尼龍粒變色。

    耐高溫阻燃加纖尼龍優(yōu)點(diǎn)：

    1、具高抗張強(qiáng)度；

    2、耐韌、耐沖擊性特優(yōu)；

    3、自潤性、耐磨性佳、耐藥品性優(yōu)；

    4、低溫特性佳；

    5、具自熄性

    加纖尼龍用途：電子電器：連接器、卷線軸、計(jì)時(shí)器、護(hù)蓋斷路器、開關(guān)殼座

    汽車： 散熱風(fēng)扇、門把、油箱蓋、進(jìn)氣隔柵、水箱護(hù)蓋、燈座

    工業(yè)零件：椅座、自行車輸框、溜冰鞋底座、紡織梭、踏板、滑輸
