金屬材料的腐蝕遍及國民經濟的各個領域，常用的防護技術主要有改善金屬本質、緩蝕劑、涂層保護和電化學保護，其中涂層保護是一種最經濟有效和普遍應用的方法 。但是，很多涂層本身難以完全阻止氧氣、氫離子等腐蝕介質到達金屬表面，而且最有效的鉻酸鹽涂層由于具有高毒性，最終也將被禁止使用 。因此，開發有效的環境友好型的防腐涂層具有重要的意義。自２００４年石墨烯首次問世以來，這種特殊的物質便激發了科學界人士強烈的研究興趣。石墨烯優異的電導率和穩定性，使其在半導體、太陽能電池和傳感器等領域有著廣泛的應用 。尤其是，石墨烯具有優異的防滲透性，表現出很好的防腐蝕性能 等報道了石墨烯在0.5mol/L 的 NaCl溶液中對碳鋼電極具有較好的保護性能。然而，石墨烯的溶解性差，并且與固體表面的黏結性較差，這些都限制了其在防腐蝕領域的應用。

    通過制備一系列不同濃度石墨烯-PMMA的溶液，然后經過靜電紡絲在碳鋼上形成厚度在30~38微米的涂層。

    涂層顯微結構如下

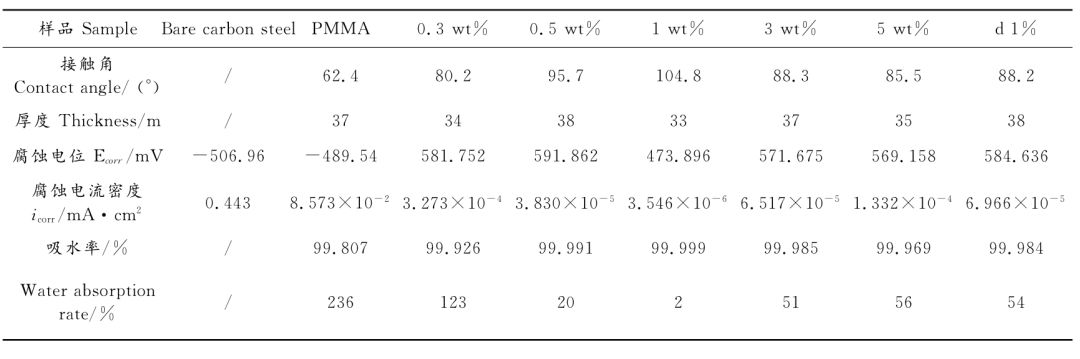

    然后通過測量其腐蝕電位和腐蝕電流密度以及計算出的防腐效率等電化學參數來比較其防腐性能的優劣，結果如圖

    所有的 ＧＲ ／ ＰＭＭＡ 涂層都具有很好的防腐蝕效果，且可以看出極限電流密度值遵循的順序為： １％ＧＲ＜０。５％ ＧＲ ＜３％ ＧＲ ＜ｄ１％ ＧＲ ＜５％ ＧＲ ＜０。３％ ＧＲ ＜ 碳鋼

    研究結果表明，隨著石墨烯含量的增加， 石墨烯 ／ ＰＭＭＡ 復合物對碳鋼電極的防護作用先增加后減小，當石墨烯含量為１％時，防腐蝕性能最佳，其防腐蝕效率99.999％ ，即使在0.1mol/L硫酸 溶液中浸泡１５ｄ以后，防腐蝕效率仍然能夠達到９９。９７１％ 。石墨烯含量為１％的靜電紡ＧＲ ／ ＰＭＭＡ微米纖維涂層優異的防腐蝕特性除了因為其疏水性能好，能夠有效地抑制水分子的吸附；另外一個重要的原因可能是 ＧＲ ／ ＰＭＭＡ 微米纖維相互黏連而成的特殊形貌，能夠阻止 Ｈ ＋ 等腐蝕性物質到達電極

    表面，同時也使腐蝕產物擴散變得困難，有效地抑制了腐蝕過程的進行。實驗結果表明靜電紡絲技術在防腐蝕領域將有著重要的應用前景。

    參考資料：

    宋昕玲，劉明杰，江雷。靜電紡絲制備石墨烯／ＰＭＭＡ 微米纖維及防腐蝕性能[J].物理學報，2016,（18）：61-83.

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：殷鵬飛

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
