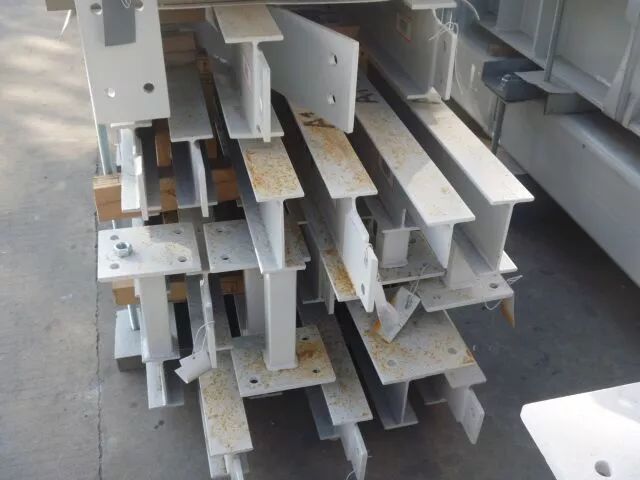

鋼結(jié)構(gòu)整個(gè)構(gòu)件對(duì)方時(shí)間長，面漆銹蝕嚴(yán)重，工廠的修補(bǔ)方案是將面漆砂紙打磨去除后用滾筒滾涂油漆這樣可以嗎？

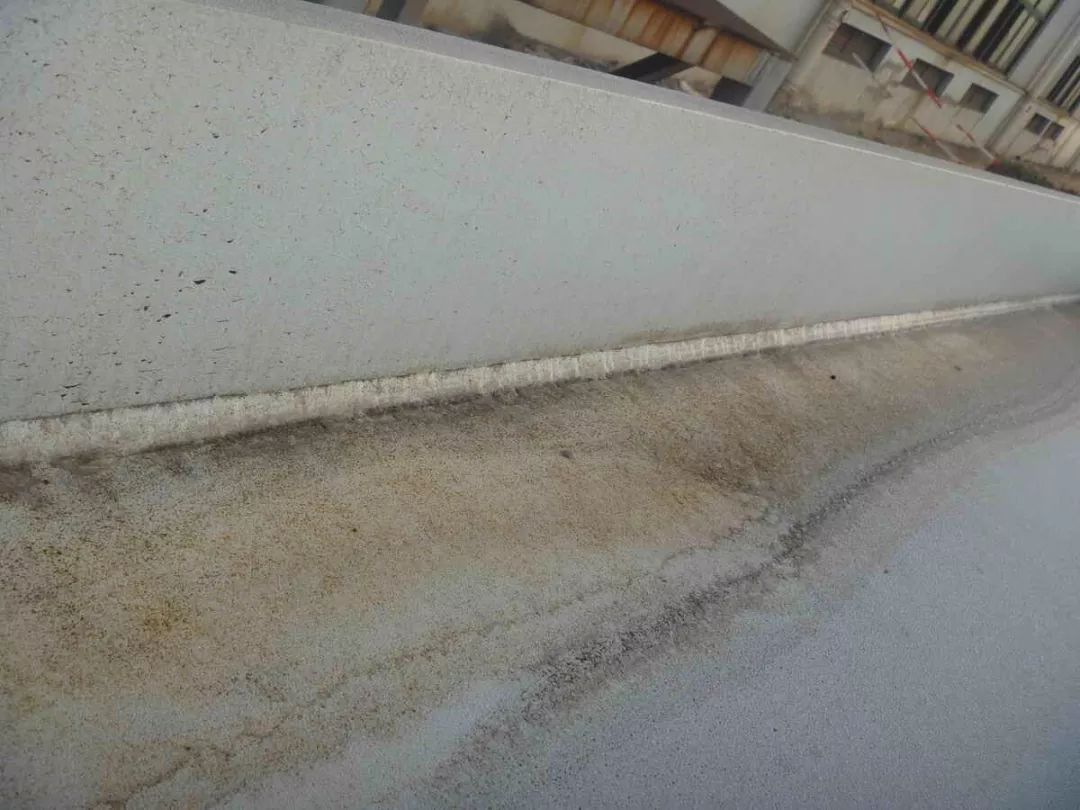

堆放時(shí)間長，在加上油漆漆霧，面漆表面很粗糙，感覺跟砂紙一樣。感覺是浮繡，那如果這種只是浮銹得話，大面積滾涂可以嗎？

1 張鐵柱：

最好是打砂，用那種小砂槍掃砂?；蛘呤莿?dòng)力打磨了，如果非要打砂紙那就工作量比較大了，人工費(fèi)用也高。用那種卷在一起的60目左右的砂紙了。油漆表面處理好以后可以滾涂的，有條件的話最好噴涂。

2 淬瓦：

如果想要良好防腐效果的話，那肯定是不可以的。這個(gè)做過防腐的都知道。

3 明月星辰：

1.面漆表面很粗糙，跟砂紙一樣。這個(gè)有可能是沒有噴砂，漆霧比較嚴(yán)重或者噴漆后環(huán)境很差灰塵太大造成的，這說明表面成膜很差。

2.表面容易存水的位置已經(jīng)開始大面漆生銹，這個(gè)說明生銹的位置經(jīng)常深入到基材表面，單單的用砂紙打磨很難清理干凈表面的銹蝕，滾涂后放置時(shí)間一長還會(huì)跟目前的狀態(tài)一樣。

如果這些H型鋼長期在露天環(huán)境中存放，最好就是重新噴砂。噴漆。這些部件的使用狀態(tài)是什么樣的最好也考慮一下，如果比較重要只有重新做，如果不重要，打磨后滾涂也不是不可以，只是壽命減少。

4 showsadd：

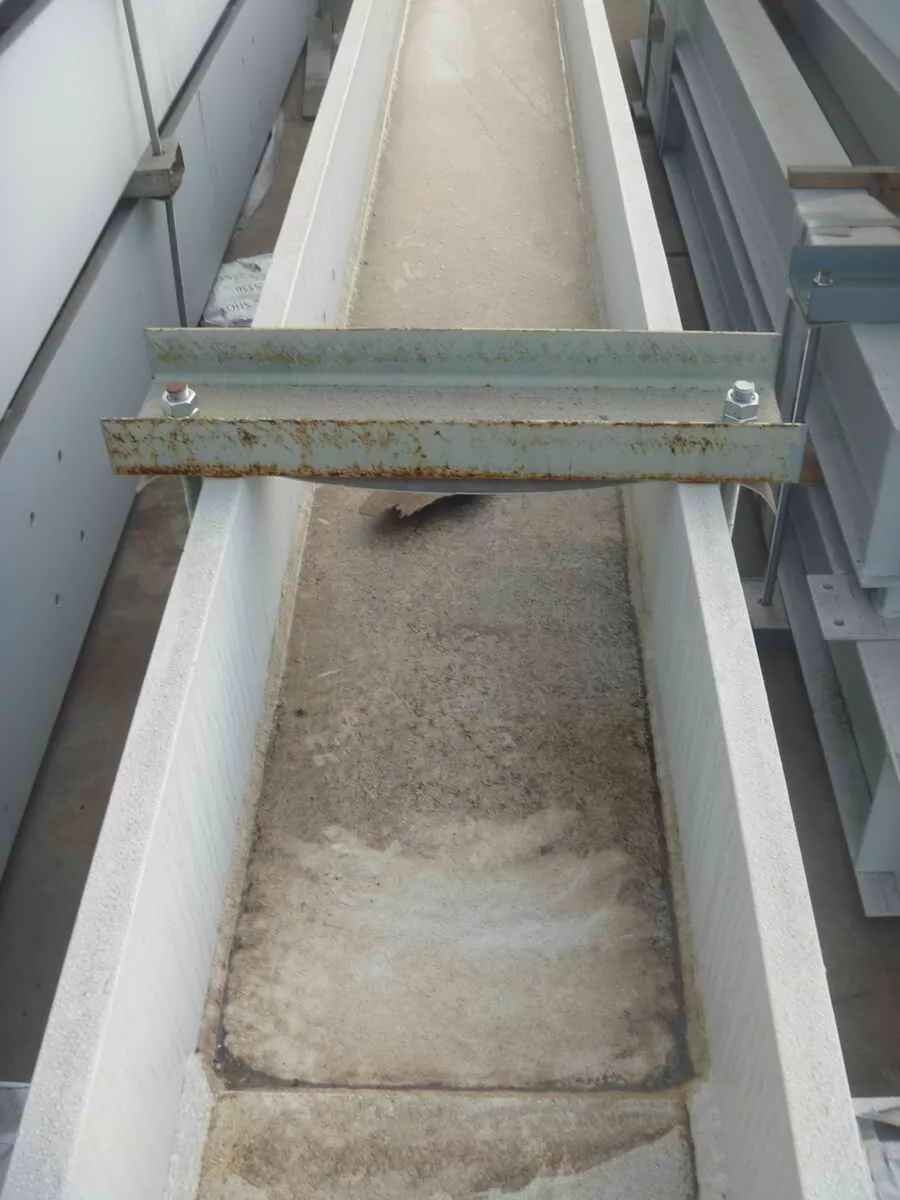

看上去都有銹斑，但是又好像是存在于表面，油漆區(qū)域并未出現(xiàn)油漆脫落，

而下面幾張圖看的出來油漆沒掉，但是好像已經(jīng)有銹點(diǎn)從底材冒出來了，一般多存在于工字鋼的上下兩面，

可以想象應(yīng)該是噴漆的時(shí)候有所漏噴，漆膜也不怎么厚，周圍化工廠隨便下場(chǎng)雨，直接酸死了。

最好的辦法直接重新進(jìn)預(yù)處理，過一道，然后統(tǒng)噴比較實(shí)在，

考慮到成本，用砂紙磨那是尼瑪折磨人，用鋼絲刷或者機(jī)械砂輪紙磨一磨，然后刷上去，滾涂的話就需要指揮工人掌握手法，不能太馬虎了！

5 tx2277：

重新除銹，有條件的話進(jìn)行噴砂處理，效果最好，達(dá)到要求后再進(jìn)行涂裝。同時(shí)，涂裝以后的固件，盡可能不要露天存放，防止再次生銹，造成不必要的返工。

6 leeheng123：

最好的辦法就是重新打砂重做，不過估計(jì)沒有工廠會(huì)為了浮銹去這樣操作。

小弟愚見：主要是看你是那方，監(jiān)理的話，業(yè)主同意，工廠愿意承受，其實(shí)做個(gè)記錄即可了。聚氨酯面漆服役時(shí)的外觀和現(xiàn)在狀態(tài)其實(shí)沒差別的。

7 wang4365：

修補(bǔ)方案是將面漆砂紙打磨去除后用滾筒滾涂油，該方案，原則上，不可行，因?yàn)椋瑥膱D片上看面漆銹蝕嚴(yán)重，砂紙打磨作用與意義不大。基本會(huì)變成砂紙糊弄一下，然后工廠直接上滾筒。

當(dāng)然，這還要看你的使用環(huán)境要求，或者你所代表的角色：業(yè)主，監(jiān)理還是工廠。只是浮銹得話，大面積滾涂，滾涂之前，浮繡等污染物首先要處理干凈，之后大面積滾涂是可以的。

8 jay1986404：

只有噴砂再重新按配套底漆面漆一度度的來，你這已經(jīng)是大面了不建議滾涂，再講直接復(fù)涂面漆如果是聚氨酯還可以，其他就不行了。面漆主要功能是裝飾和耐候性，要防銹還是要底漆做厚再薄薄的上一層面漆即可！
