1、α相  α phase

鈦合金的一種同素異晶體，具有密排六方晶體結(jié)構(gòu)，出現(xiàn)在β轉(zhuǎn)變點(diǎn)以下。典型組織形貌見圖1和圖2。

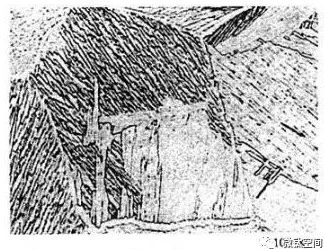

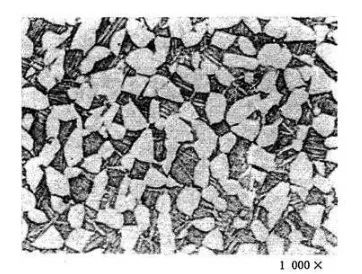

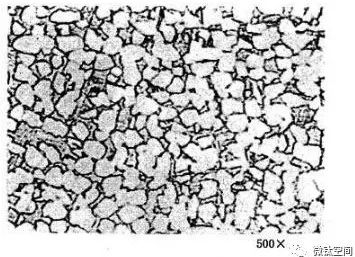

           圖1 等軸α                                         圖2  α

2、針狀α  acicular α

從β相冷卻時(shí)成核長大或馬氏體分解形成的α相，其典型長寬比為10：1。在顯微照片上，針狀α多半呈現(xiàn)針狀形貌，而在三維空間則可呈針狀、凸透鏡狀或扁平狀形貌。典型組織形貌見圖3。

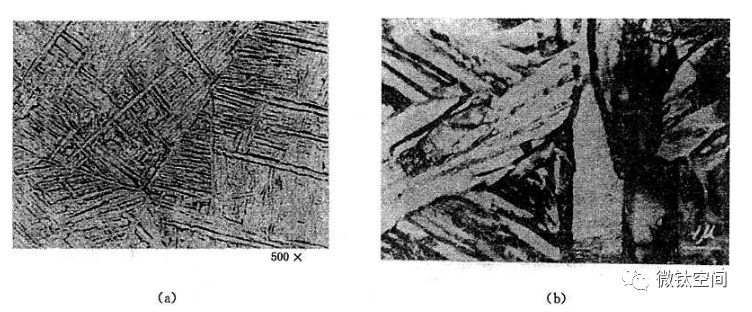

圖3  針狀α TC4

3、球狀α  globular α

球形的等軸α，見《鈦合金術(shù)語系列一》第6條“等軸組織”。其典型組織形貌見圖4。

圖4 球狀α TC4

4、片狀α組織 platelet α sturcture

與針狀α相比，長寬比較小的α組織。這種顯微組織是α或α-β合金從具有較高β相的溫度區(qū)間加工并以中等速度冷卻形成的。典型組織形貌見圖5。

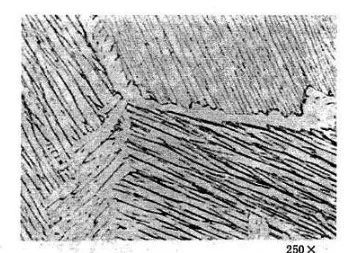

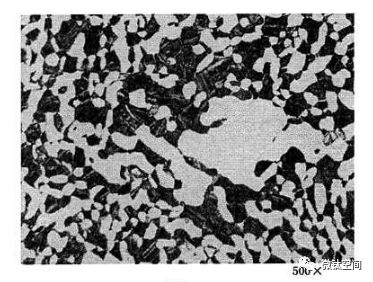

圖5 片狀α  TC4

5、片狀α  platelet α

呈片狀排列的α ，在魏氏組織中經(jīng)常以集束或疇的形式出現(xiàn)。α 片間也有β相。典型組織形貌見圖5。

6、初生α  primary α

從最后的α -β相區(qū)上部加熱保留下來的α 相。典型組織形貌見圖6。

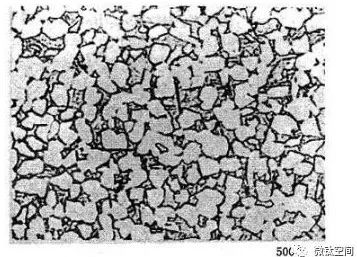

圖6 初生α TC4

7、次生α  secondary  α

在α-β相區(qū)加熱，冷卻過程中β相分解產(chǎn)生的α相。典型組織形貌見圖7。

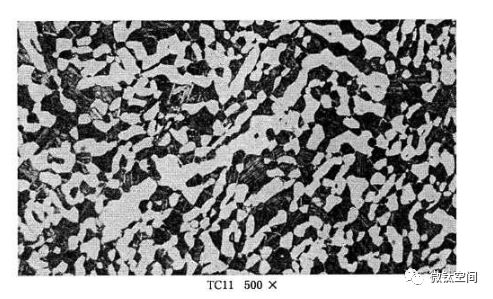

圖7 初生 α+次生 α  TC11

8、拉長的α  elongated α

在單向加工時(shí)形成的條狀α，一般長寬比大于3:1。典型組織形貌見圖8。

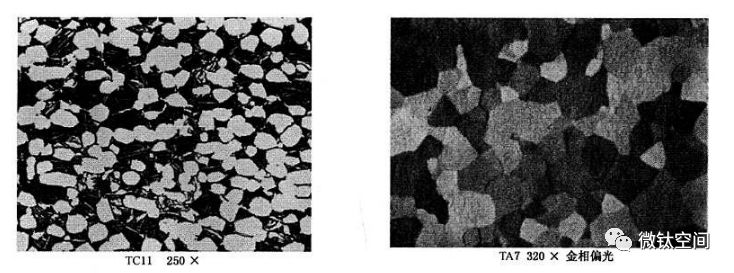

圖8  拉長α

9、晶界α  grain boundary α

存在于原始β晶界上的初生或轉(zhuǎn)變α相。可能是連續(xù)或不連續(xù)的，也可能伴生大塊α。通常是從β相區(qū)緩冷到α-β相區(qū)形成的。典型組織形貌見圖9。

圖9  晶界α TC4

10、大塊α  blocky α

比初生α顯著粗大，并且呈更多角化的α。是由單向加工引起的。可通過β再結(jié)晶或采用全β加工再進(jìn)行α+β加工予以消除。它與周圍正常組織相比顯微硬度沒有明顯差別。典型組織形貌見圖10。

圖10 大塊α TC11

11、纖維狀α  stringy α

經(jīng)無方向性的金屬加工，拉長和扭曲的小板條α ，但未破碎或再結(jié)晶，也稱“蠕蟲α ”。

12、馬氏體 martensite

從β相以很快的速度冷卻，以非擴(kuò)散轉(zhuǎn)變形成的α 產(chǎn)物，含有過飽和的β穩(wěn)定元素，亦稱馬氏體α 。典型組織形貌見圖11。

圖11 馬氏體  TC4

13、α‘（六方馬氏體） α  prime（bexagonal martensite ）

β相以非擴(kuò)散轉(zhuǎn)變形成的過飽和非平衡六方晶格α相。常常與針狀α難以區(qū)分。區(qū)分的特征是馬氏體片截止在原始β晶界而針狀α常在這些晶粒邊界成核。長寬比10:1或更大。

14、α'’（斜方馬氏體）α-double  prime（orthorhombic martensite）

在一些合金中由β相以非擴(kuò)散轉(zhuǎn)變形成的過飽和非平衡斜方相。也可由加工應(yīng)變引起，可以用適當(dāng)?shù)闹虚g退火來消除。

15、α2組織  α2 stucture

由有序α相如Ti3（Al，Sn）等組成的組織，可采用X射線衍射或電子衍射測定，出現(xiàn)在α穩(wěn)定元素含量高的合金中。

16、α層 α case

富集氧、氮及碳的α穩(wěn)定表面層，通常是在高溫下暴露在空氣中形成的。α層通常硬而脆，認(rèn)為是有害的，典型組織形貌見圖12。

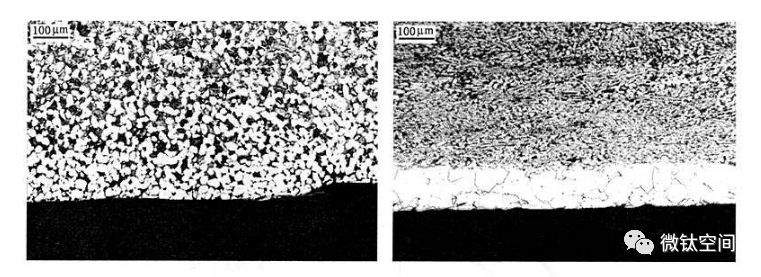

圖12 α

17、蠕蟲α wormy α

見11纖維狀α。
