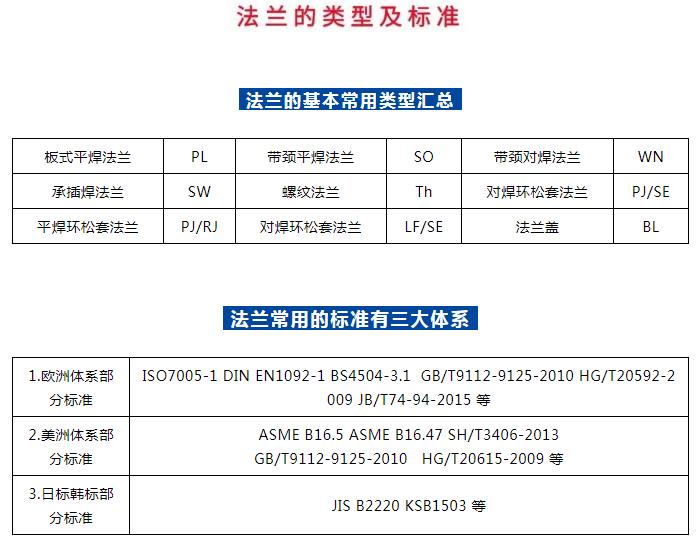

鋼制法蘭的選型-法蘭的類型及標準

2020-03-04 14:25:18 作者：本網整理來源：材易通分享至：


鋼制法蘭類型

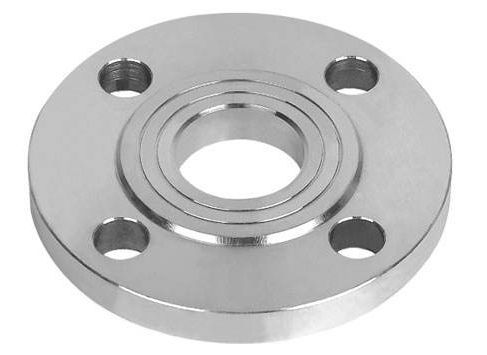

1.板式平焊法蘭PL


板式平焊法蘭平時也叫平板法蘭或平焊法蘭，也被稱為搭焊法蘭，英文為:Flat Welding Flange。工程中使用量最大，也是法蘭類型中成本最低的一種法蘭。

平焊法蘭的壓力分為:PN2.5Bar、PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等(另外GB/T9119-2010標準中平焊法蘭的壓力又增加了兩種:PN63Bar、PN100Bar)，JIS標準為5K、10K。

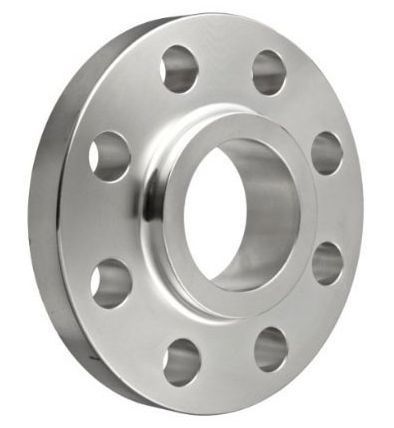

2.帶頸平焊法蘭SO

帶頸平焊法蘭焊接和使用類似于板式平焊法蘭，但又優于平焊法蘭，因?yàn)楸巢慷嗔艘粋€(gè)脖頸所以承壓力度和強度都增加了很多，英文名稱:Slip-On Flange。

帶頸平焊法蘭的壓力分為:

歐洲體系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

美洲體系:150LB、300LB、400LB、600LB、900LB、1500LB。

日標:5K、10K、16K、20K、30K。

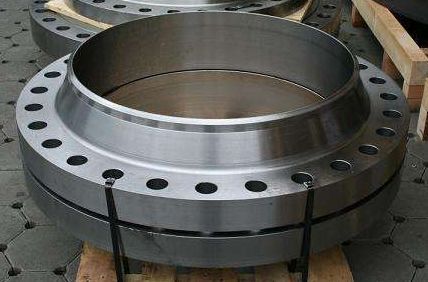

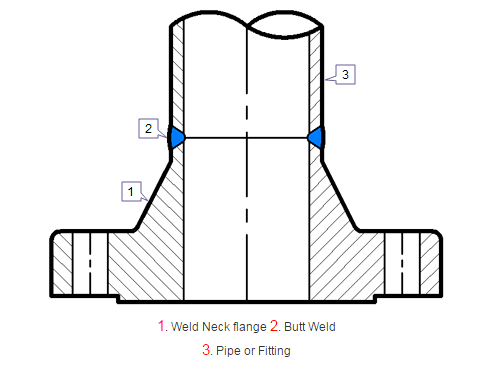

3.帶頸對焊法蘭SO

帶頸對焊法蘭采用的對焊方式與管道焊接，應用場合相對較高，耐壓和抗磨損強度高，一般高危易燃易爆等工況采用較多，英文名稱為:WELDING NECK FLANGE。

對焊法蘭的壓力分為:

歐洲體系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar、PN160Bar等。

美洲體系:150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

日標:5K、10K、16K、20K、30K。

4.承插焊法蘭

承插焊法蘭與帶頸平焊法蘭有點類似，但又區別與它，主要是內徑部位多了一個小臺階，管道堆到臺階內焊接，一般運用于小口徑管路，一般對焊法蘭小規格焊接有點難度，帶頸平焊法蘭呢又要焊接上下兩道焊縫，承插焊就解決了，英文名稱:SOCKET WELD FLANGE。

承插焊法蘭的壓力分為:

歐洲體系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar等

美洲體系:150LB、300LB、400LB、600LB、900LB、1500LB。

日標:5K、10K、16K、20K。

5.螺紋法蘭

螺紋連接的法蘭是金屬法蘭中一種非焊接式法蘭，只需要螺紋對應連接即可，操作方便快捷，英文名稱為:THREADED FLANGE。但是一般工況要求較高的場合不建議使用，因?yàn)榇朔N法蘭適用于工況不高壓力不高的場合。

螺紋法蘭的壓力分為:

歐洲體系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

美洲體系:150LB、300LB。

日標:5K、10K、16K、20K。

6.對焊環松套法蘭

PJ/SE與LF/SE

為什么將兩種法蘭一起介紹，因?yàn)檫@兩種法蘭的名稱都是對焊環松套法蘭，使用場合也基本相同，區分就是一個是歐洲體系一個是美洲體系，英文名稱為FLAT WELDING WELDING RING LOOSE GLANGE和LAP JOINT FLANGE。兩種法蘭一種是平焊帶翻邊，一種是帶頸平焊帶翻邊。作用就是把管道一端固定的情況下使用，因?yàn)榉ㄌm可以活動，所以大大提高了施工時效。

法蘭的壓力分為:

歐洲體系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

美洲體系:150LB、300LB、600LB。

日標:5K、10K、16K、20K。平焊環松套法蘭-PJ/RJ

7.平焊環松套法蘭

PJ/RJ

此類型法蘭與第六種法蘭基本類似，只是將翻邊部分改為了平焊環，作用也一致。

法蘭的壓力分為:

歐洲體系:PN6Bar、PN10Bar、PN16Bar。

8.法蘭蓋

也稱做法蘭盲板，作用類似與管帽和封頭，但又區別與它們，因?yàn)槠渌鼉煞N是焊接封死的，法蘭蓋是用螺栓與法蘭或閥門等設備連接，是活動的，后期管路延續可以打開。英文名稱為:BLIND FLANGE。

法蘭蓋的壓力分為:
