所謂合金鋼，即在碳鋼的基礎(chǔ)上加入一些合金元素，比如Si、Mn、W、V、Ti、Cr、Ni、Mo等，能夠改善鋼的強度、韌性、淬透性、可焊接性等性能。合金鋼可按照合金元素含量進行分類，而在工業(yè)生產(chǎn)生活中，合金鋼會被具體地用到特定的行業(yè)，按照用途進行分類也很常見。

按照合金元素含量多少分類

按照用途分類

1）低合金高強度結(jié)構(gòu)鋼

其牌號由代表屈服點的漢語拼音字母（Q）、屈服極限數(shù)值、質(zhì)量等級符號（A、B、C、D、E）三個部分按順序排列。例如Q390A，表示屈服強度σs＝390N/mm2、質(zhì)量等級A的低合金高強度結(jié)構(gòu)鋼。

2）合金結(jié)構(gòu)鋼

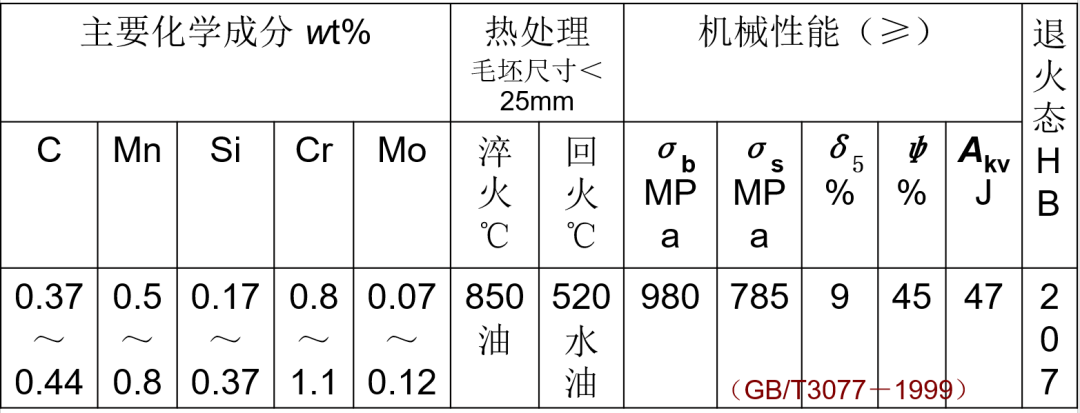

其牌號由“兩位數(shù)字十元素符號+數(shù)字”三部分組成。前面兩位數(shù)字代表鋼中平均碳質(zhì)量分數(shù)的萬倍，元素符號表示鋼中所含的合金元素，元素符號后面數(shù)字表示該元素的平均質(zhì)量分數(shù)的百倍。合金元素的平均質(zhì)量分數(shù)＜1.5%時，一般只標明元素而不標明數(shù)值；當平均質(zhì)量分數(shù)≥1.5％、≥2.5％、≥3.5%，…時，則在合金元素后面相應(yīng)地標出2， 3，4，…。例如40Cr，其平均碳的質(zhì)量分數(shù)Wc=0.4％，平均鉻的質(zhì)量分數(shù)WCr＜1.5％。如果是高級優(yōu)質(zhì)鋼，則在牌號的末尾加“A”。例如38CrMoAlA鋼，則屬于高級優(yōu)質(zhì)合金結(jié)構(gòu)鋼。

3）滾動軸承鋼

在牌號前面加“G”(“滾”字漢語拼音的首位字母)，后面數(shù)字表示鉻的質(zhì)量分數(shù)的千倍，其碳的質(zhì)量分數(shù)不標出。例如GCr15鋼，就是平均鉻的質(zhì)量分數(shù)WCr＝1.5％的滾動軸承鋼。鉻軸承鋼中若含有除鉻外的其它合金元素時，這些元素的表示方法同一般的合金結(jié)構(gòu)鋼。滾動軸承鋼都是高級優(yōu)質(zhì)鋼，但牌號后不加“A”。

4）合金工具鋼

這類鋼的編號方法與合金結(jié)構(gòu)鋼的區(qū)別僅在于：當Wc＜1％時，用一位數(shù)字表示碳的質(zhì)量分數(shù)的千倍；當碳的質(zhì)量分數(shù)≥1%時，則不予標出。例如Cr12MoV鋼，其平均碳的質(zhì)量分數(shù)為Wc=1.45％~1.70%，所以不標出；Cr的平均質(zhì)量分數(shù)為12％，Mo和V的質(zhì)量分數(shù)都是小于1.5%。又如9SiCr鋼，其平均Wc=0.9％，平均WCr均＜1.5％。不過高速工具鋼例外，其平均碳的質(zhì)量分數(shù)無論多少均不標出。因合金工具鋼及高速工具鋼都是高級優(yōu)質(zhì)鋼，所以它的牌號后面也不必再標“A”。

5）不銹鋼與耐熱鋼

這類鋼牌號前面數(shù)字表示碳質(zhì)量分數(shù)的千倍。例如3Crl3鋼，表示平均質(zhì)量分數(shù)Wc＝0.3％，平均質(zhì)量分數(shù)WCr＝13％。當碳的質(zhì)量分數(shù)Wc≤0.03％及Wc≤0.08％時，則在牌號前面分別冠以“00”及“0”表示，例如00Cr17Ni14Mo2，0Cr19Ni9鋼等。
