01 金相基礎知識

金相分析含義

金相分析—是運用放大鏡和顯微鏡，根據對金屬材料的宏觀及微觀組織進行觀察研究的方法，生產實際中常常稱為金相檢驗。宏觀組織是用10倍以下的放大鏡或者人眼睛直接觀察到的金屬材料內部所具有的各組成物的直觀形貌，微觀組織主要是指在光學顯微鏡下所觀察到得金屬材料內部具有的各組成物的直觀形貌。

金相檢驗的基礎

首先要明確金屬和合金在固態下，通常都是晶體。

晶體就是原子在三維空間中有規則作周期重復排列的物質，就是說，在金屬和合金中，原子的排列都是有規則的，而不是雜亂無章的。

晶體通常具有如下的特征：

1.均勻性；

2.各向異性；

3.能自發地組成多面體外形；

4.具有確定的熔點；

5.晶體的理想外形和內部結構都具有特定的對稱性；

6.對X射線產生衍射效應。

晶格的分類

體心立方晶格

體心立方晶格晶胞的3個棱邊長度相等，3個軸間夾角均為90度，構成立方體。晶胞的8個角上各有一個原子，在立方體的中心還有一個原子。

面心立方晶格

面心立方晶格晶胞的8個角上各有一個原子，構成立方體。在立方體的6個面的中心各有一個原子。

密排六方晶格

密排六方晶格晶胞在晶胞的12個頂角上各有1個原子，構成六方柱體，上、下底面的中心也各有一個原子，晶胞內有6個原子。

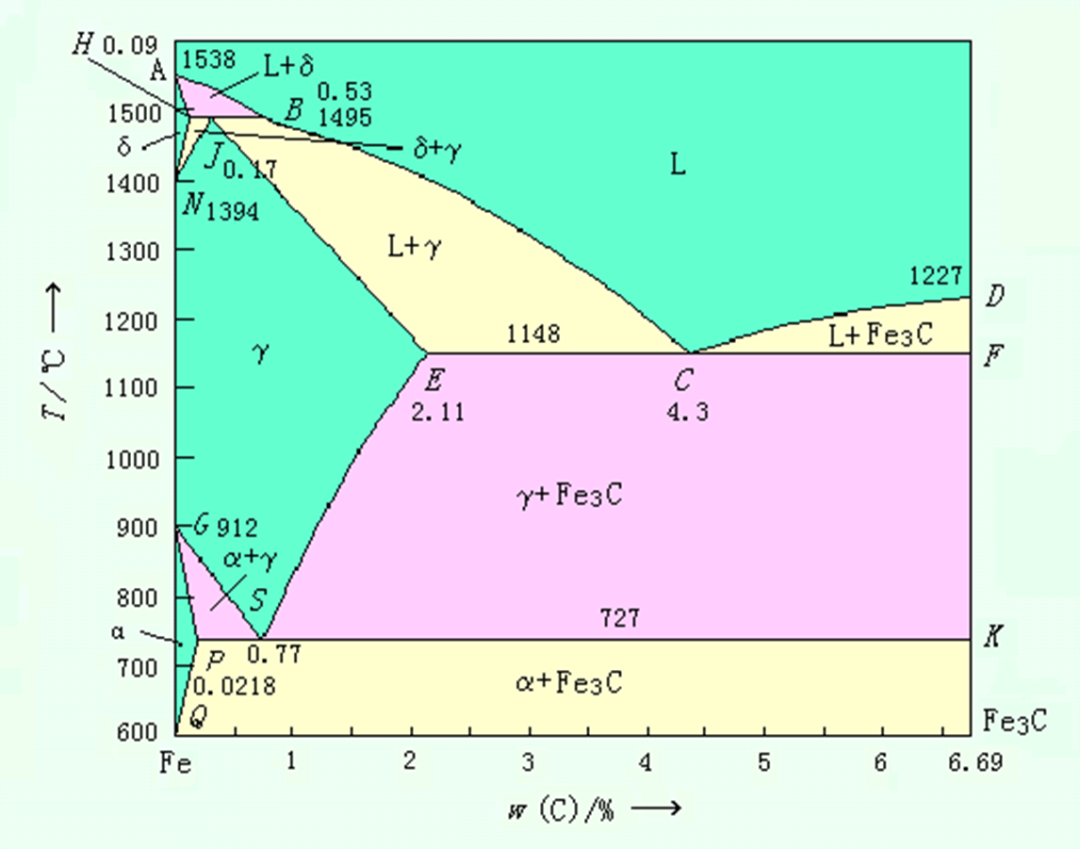

Fe-C相圖

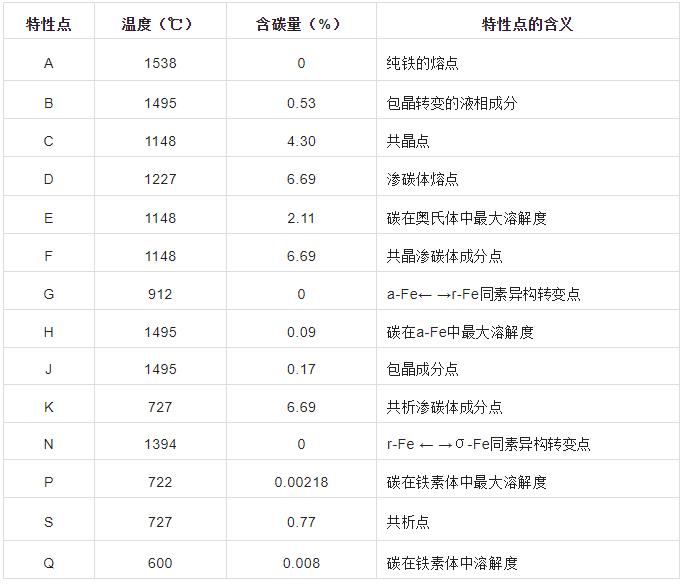

相圖中特性點符號及含義

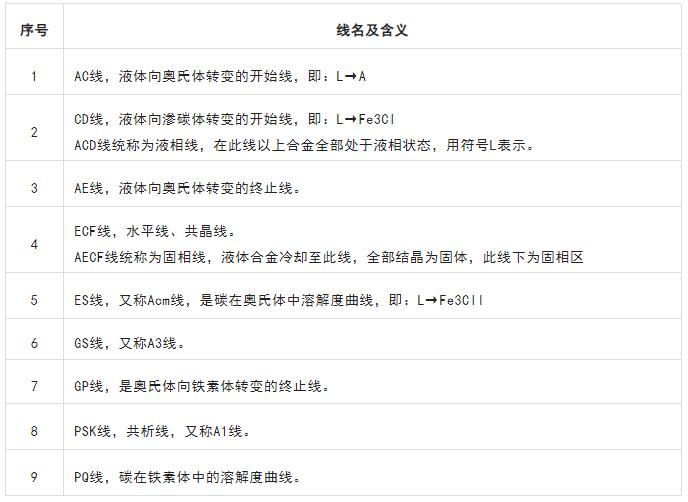

相圖主要特性線

相圖的相區

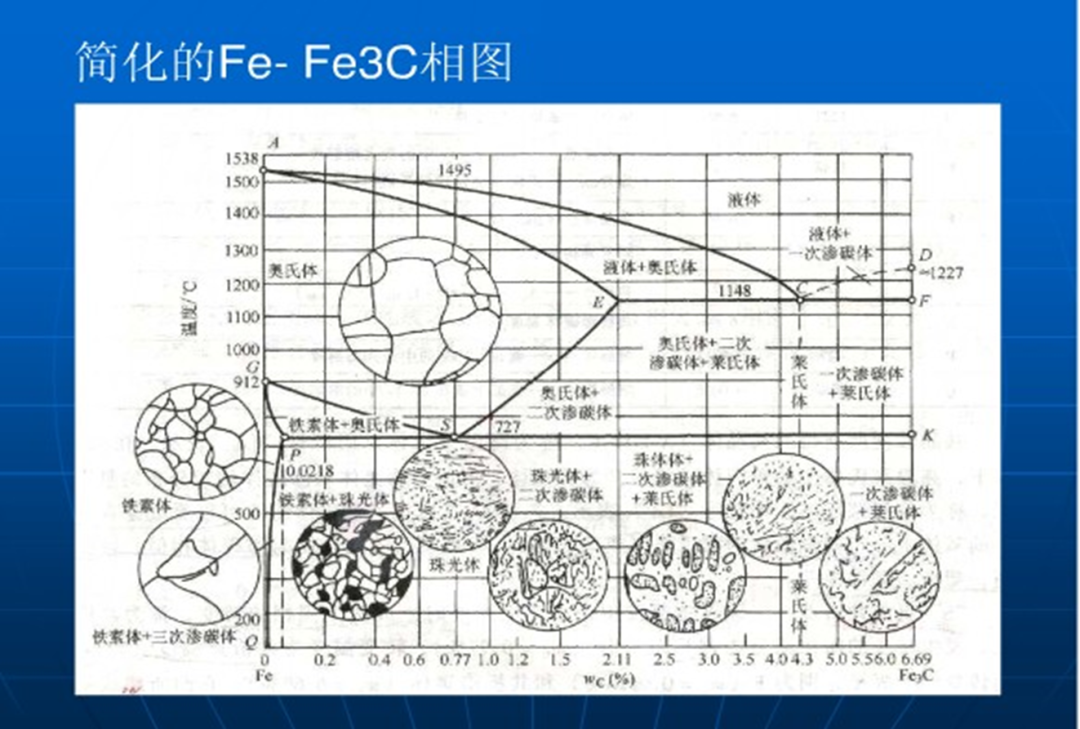

1.單相區，簡化的Fe-Fe3C相圖中有F、A、L和Fe3C四個單相區。

2.兩相區，簡化的Fe-Fe3C相圖中有L+A、L+Fe3C、A+F、A+FeC和F+Fe3C五個兩相區。

每個兩相區都與相應的兩個單相區有相鄰兩條三相共存線，即：

共晶線：ECF、L、A和Fe3C三相共存。

共析線：PSK、A、F和Fe3C三相共存。
