【材料學堂】金相組織入門及圖譜說明！
2023-07-19 13:36:31
作者：材料學網 來源：材料學網
分享至：
目錄
圖譜說明

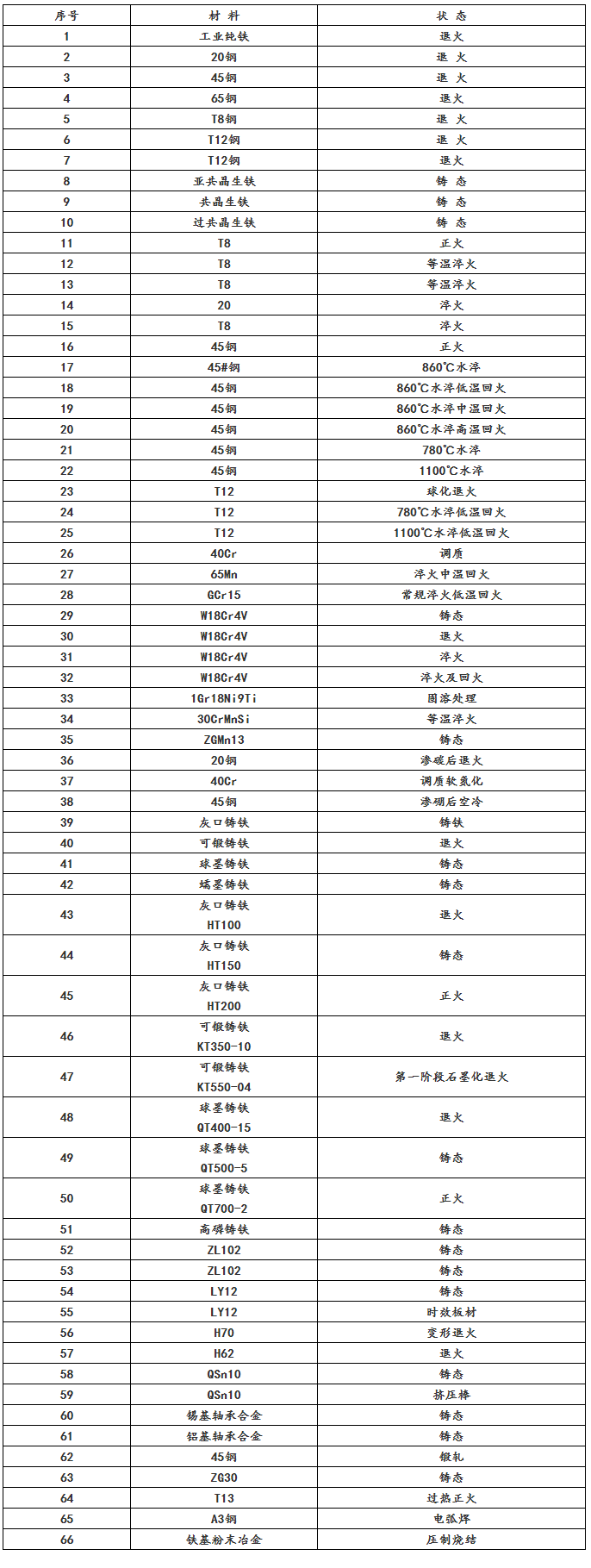

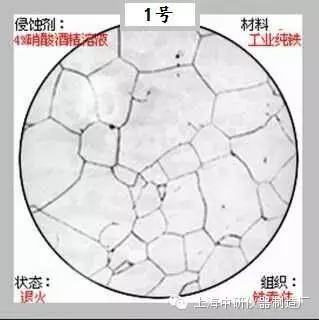

1、白色等軸晶為F晶粒，黑色網絡為晶粒之間的邊界。

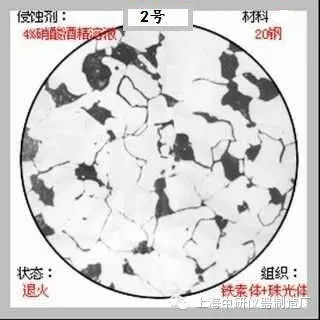

2、F+P，白色晶粒為F，黑色塊狀為片P。
3、F+P,白色晶粒為F，黑色塊狀為片狀P。

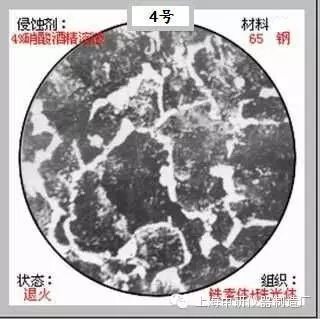

4、F+P，黑色基體為片狀P，白色呈網絡狀分布的為F。

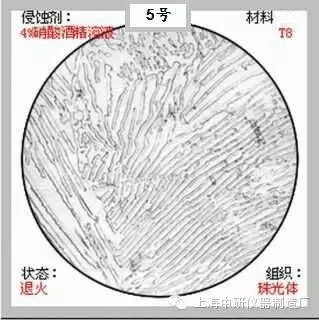

5、片狀P。

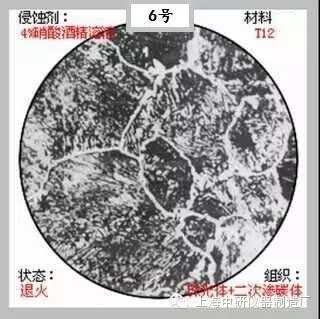

6、黑白相間的層片狀基體為P，晶界上的白色網絡為Fe3Cll。

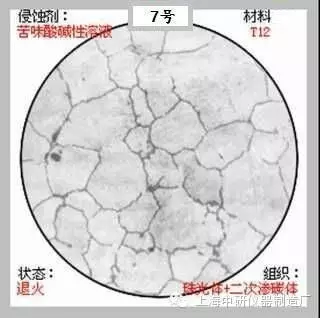

7、P+Fe3Cll,Fe3C染成黑色，F(xiàn)仍保留白色。

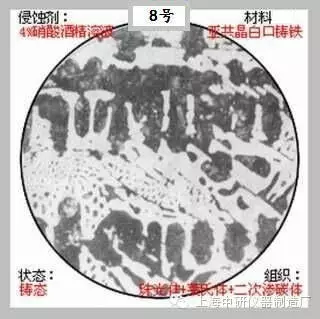

8、P+Ld+Fe3Cll,斑點裝基體為共晶Ld，黑色枝晶為P。

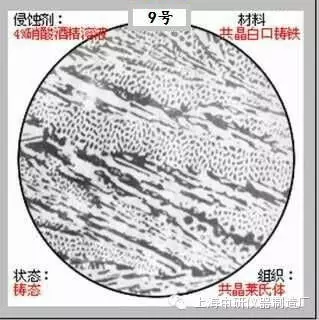

9、共晶Ld是由P+Fe3Cll+Fe組成，P組織細小。

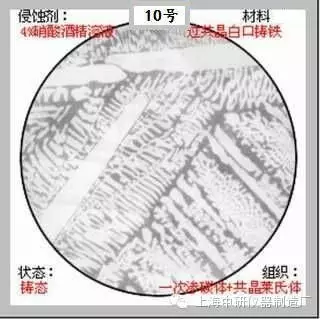

10、Fe3Cll+Ld,板條狀是Fe3Cl,斑點狀是Ld。

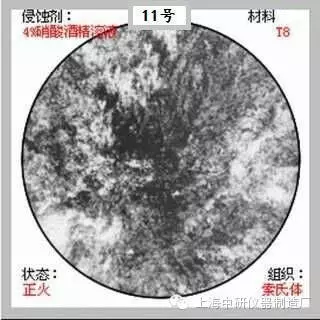

11、S。細層片狀F與Fe3C的機械混合物。

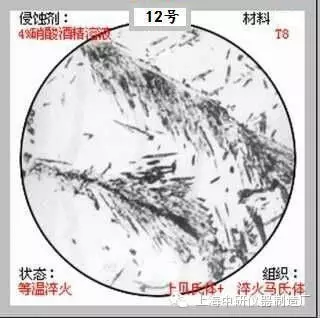

12、B上+M+A殘。B上是由成束的大致平行排列的條狀F與分布在F條間的斷續Fe3C組成的非常層狀組織。

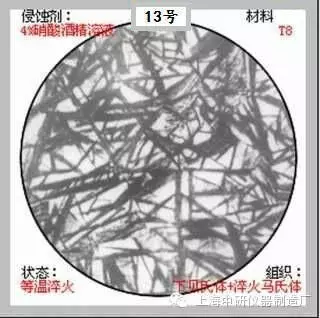

13、B下+M+A殘。B下是呈扁片狀的過飽和F分布在F內的短針狀Fe3C的兩相混合物。

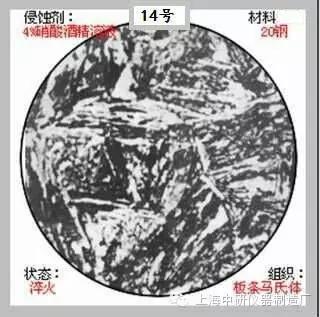

14、板條M。

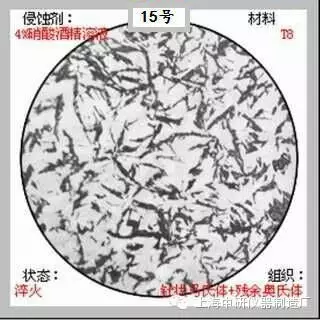

15、針狀M+Ar。高碳M呈針狀，互成一定的角度。

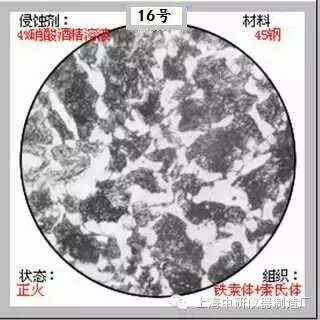

16、F+S。白色條塊狀為F。沿晶界析出；黑色塊狀為S。

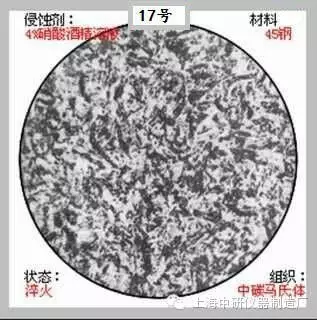

17、中碳M。M成板條和針狀混合分布。

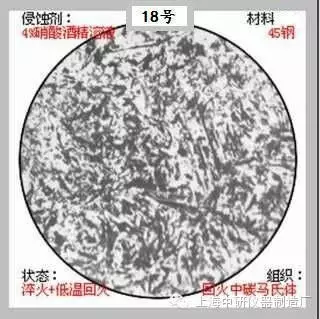

18、回火中碳M。

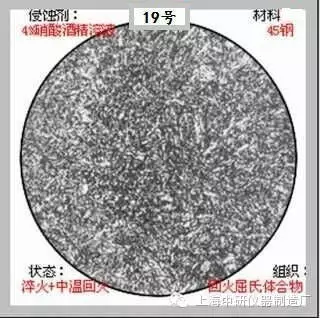

19、回火T。回火T是從M分解出的F基體上分布極細粒狀Fe3C的混合物組合。

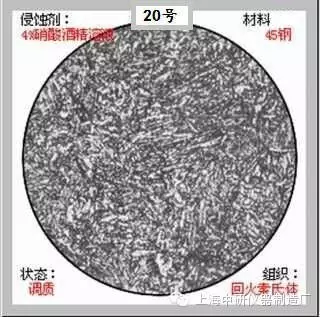

20、回火S。回火S是F基體上分布細粒狀Fe3C的混合物。

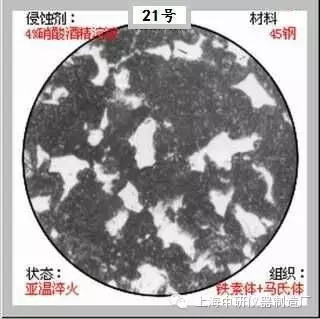

21、亞溫淬火組合F+M。M呈黑色，F(xiàn)為白色。

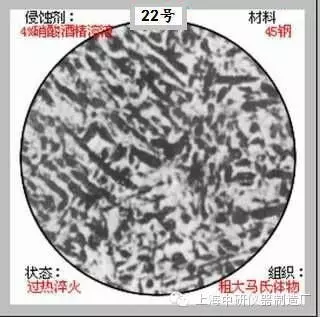

22、過熱淬火組織M。

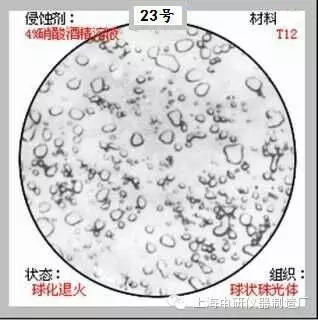

23、球狀P。是F基體上分布顆粒狀Fe3C。白色為F基體，白色小顆粒為Fe3C。

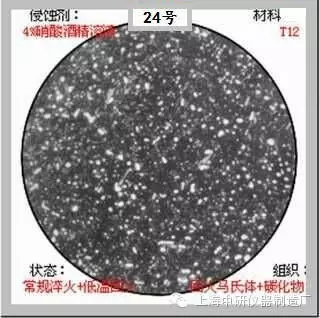

24、回火M和粒狀Fe3C。黑色為隱針狀回火M，白色顆粒為Fe3Cll。

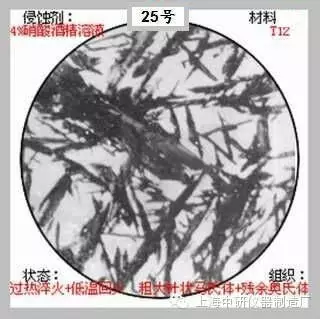

25、低溫回火組織M+Ar，粗針狀黑色回火M體及灰白色的殘留Ar。

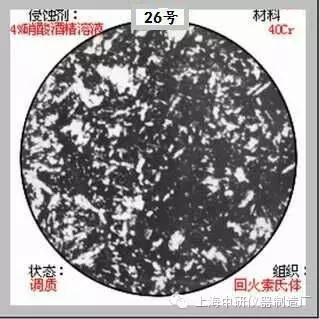

26、回火S。白色F基體上分布著細的淺黑色顆粒Fe3C。

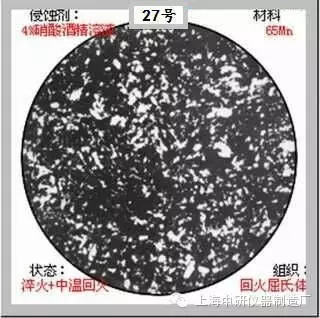

27、回火T。白色F基體上分布極細的黑色Fe3C顆粒，它仍保持M位向。

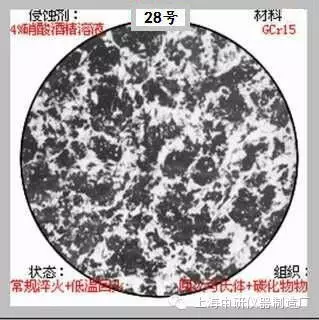

28、回火M及細顆粒碳化物+A殘。

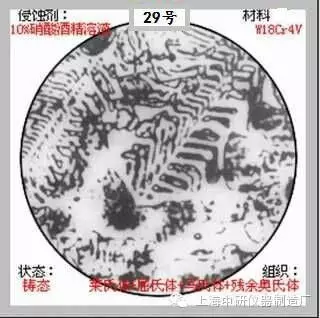

29、Ld+T+M+Ar。共晶Ld呈魚骨狀分布。

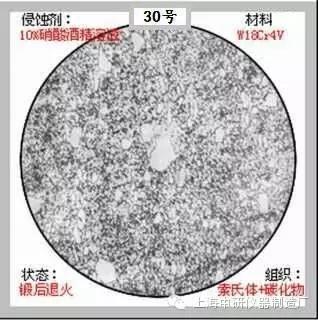

30、S+碳化物。基體為S，S呈暗黃色，白色塊狀為共晶碳化物，白色細小顆粒為二次碳化物。

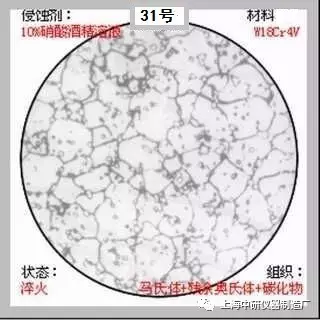

31、M+Ar+碳化物。白色基體為隱針狀淬火M及Ar. 450X。

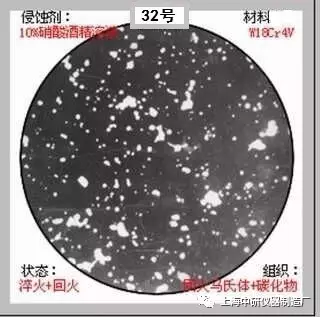

32、M+碳化物+A殘。黑色基體為回火M+Ar,白色大塊顆粒為共晶碳化物，細小顆粒為二次碳化物。

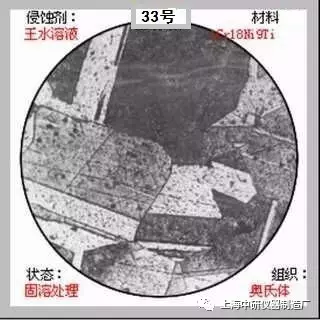

33、A。白色晶粒為A晶粒，部分晶粒呈孿晶。
34、B粒。由灰白色F和它所包圍的小島狀組織所組成。

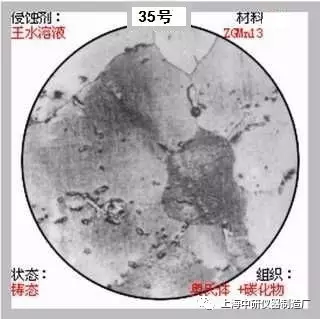

35、A+碳化物。白色基體為A，黑色網絡為晶界，沿A晶析出顆粒狀碳化物。

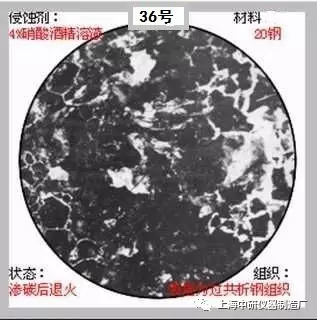

36、滲碳的平衡組織。最表層為過共析層，黑色基體為P，白色網絡為Fe3Cll。

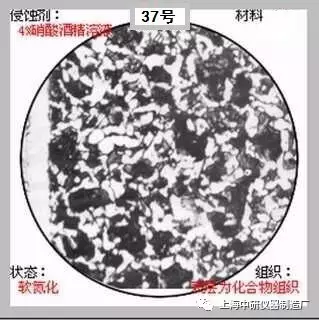

37、軟氮化組織。白色表層為多相化合物，其結構一般為：Fe4N、Fe3N、CeN的混合組織。比較致密，余為回火索氏體。

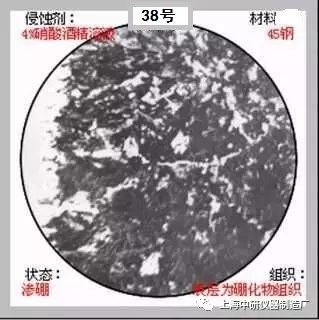

38、滲B組織。表層白色為硼化物Fe2B相，呈現齒形契入基體中。

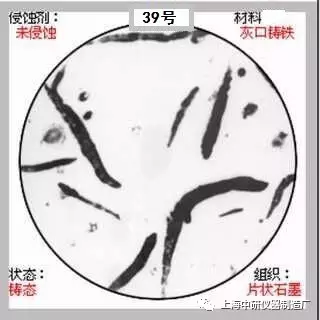

39、HT的石墨形態。黑色片狀組織為石墨，因未作浸蝕，故基體未顯示，呈白色。

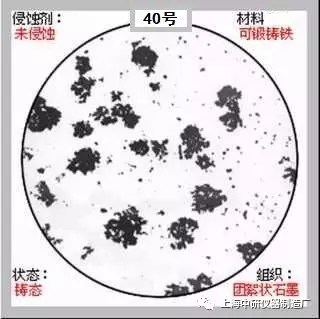

40、KT的石墨形態。黑色団絮狀組織為石墨，類似棉絮，外形較為規則。

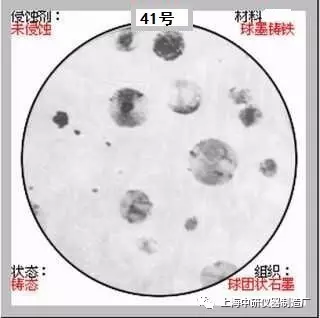

41、QT的石墨形態。黑色的球狀組織為石墨。

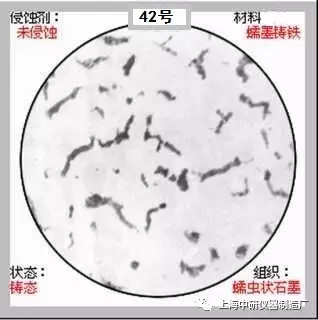

42、蠕墨鑄鐵的石墨形態。蠕墨鑄鐵的石墨結構處于片狀石墨和球狀石墨之間，其特征石墨的長與厚之比值較小，片厚短，兩端都圓鈍。

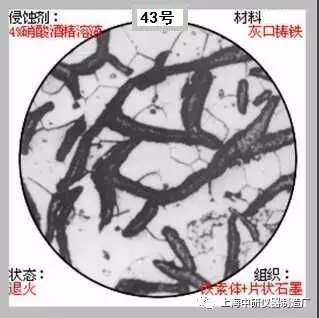

43、F基體灰口鐵。基體F為白色，并顯示黑色網絡晶界，F(xiàn)基體為上分布著黑色的片狀石墨。

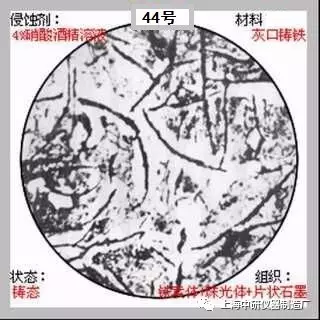

44、F+P基灰鑄鐵。P呈黑色片狀，F(xiàn)分布于片狀石墨兩側呈白色，片狀石墨為黑灰色。

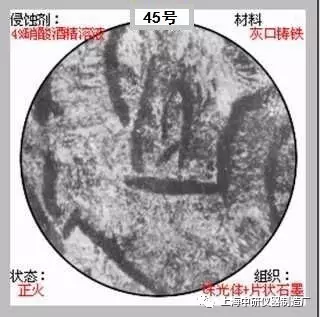

45、P基灰口鐵。灰黑的長片為石墨，基體為灰黑色教習的片狀珠光體。
46、F基可鍛鑄鐵。基體為F，呈白色，有明顯的黑色F網絡晶界。

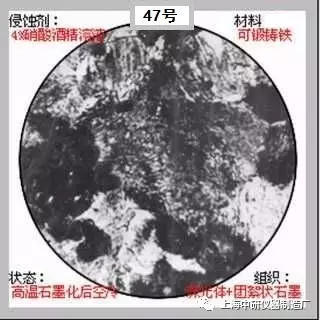

47、P基可鍛鑄鐵。基體P呈黑白相間的層片狀。有的有小量白色F，黑色団絮狀為石墨。

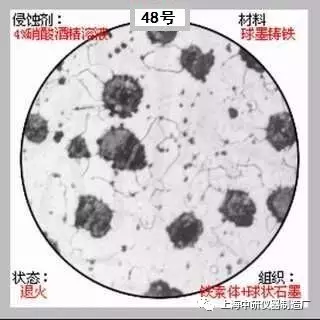

48、F基球墨鑄鐵。白色基體為F，黑色網絡為F晶界，黑色球狀為石墨。

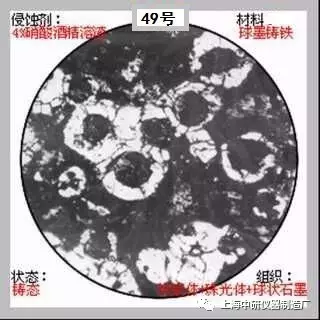

49、F+P基球墨鑄鐵。黑色球狀為石墨，白色F環繞于球狀石墨周圍，成為牛眼狀組織。

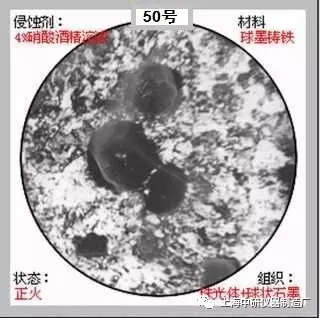

50、P基球墨鑄鐵。黑白相間的層片狀為P，灰黑色球狀為石墨。

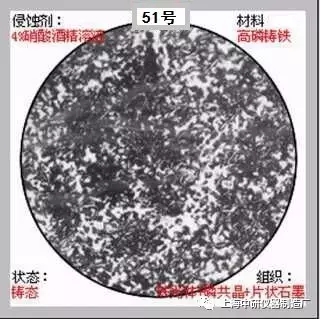

51、P+片狀石墨+磷共晶。 層片狀基體為P，由于深浸蝕而成黑色；灰黑色為片狀石墨，白色棱角狀為磷共晶。

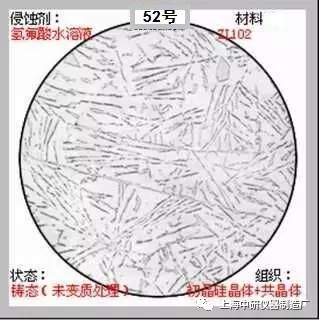

52、未變質的鋁硅合金。淺灰色粗大的針狀硅晶體與白色∝固溶體組成共晶組織+少量的淺灰色多邊形的初晶硅晶粒。

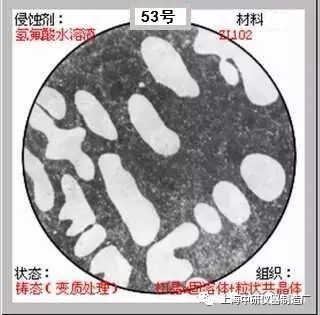

53、已變質的鋁硅合金。白色枝晶狀組織為初生∝固溶體，其余為灰黑色細粒狀硅與白色∝固溶體組成的共晶組織。

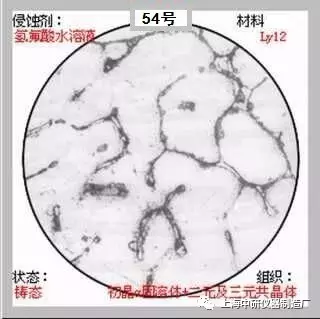

54、白色為∝（AL）基體與深黑色的[∝（AL）+θ相）CuAl2）+S相（Al2CuMg）]三元共晶及[∝（AL）+θ相）CuAl2）]二元共晶。三元、二元共晶均呈網絡分布，難于分辨。

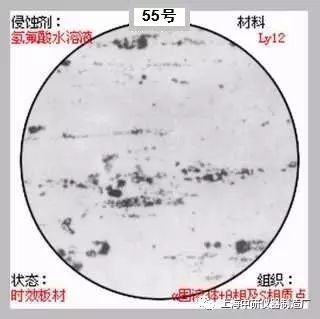

55、硬鋁的時效組織。白色∝（AL）基體上分布黑色θ相（CuAl2）及S相（Alo2CuMg）強化相質點。

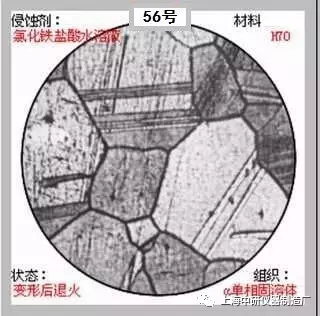

56、單相黃銅組織。為鋅溶于銅中的∝固溶體等軸晶粒。有的晶粒含有孿晶。

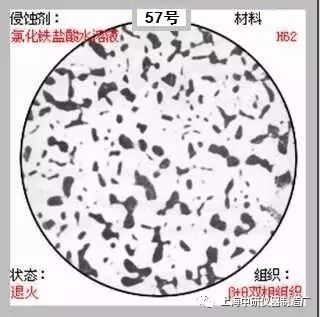

57、雙相黃銅組織。白色部分為∝固溶體基體，黑色條塊狀是以電子化合物CuZu為基的β固溶體。

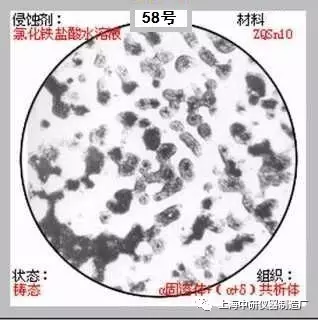

58、亮白色樹枝狀為錫溶于銅鐘的∝固溶體。∝樹干富銅，外圍較黑處富錫；樹枝間隙處白色中分布很細小的點為（∝+δ）共析體。δ是以電子化合物Cu31Sn8為基的固溶體。

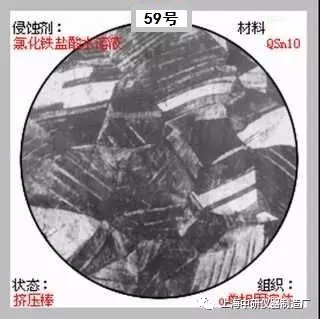

59、∝固溶體單相組織，晶粒內有滑移帶。

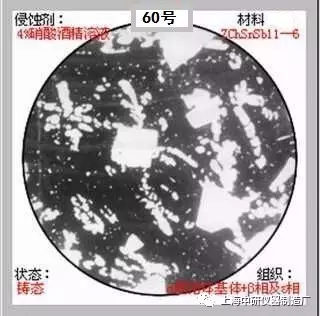

60、∝+β‘+η組織，白色方塊為β’相，放射針狀為η相，基體∝呈黑色。
61、∝+（∝Pb）+β）共+Cu2Sb）組織白色方塊為β相（SnSb）硬質點。部分針狀為銅銻化合物（cu2Sb），其余為（∝+（Pb）+β）共晶軟基體。

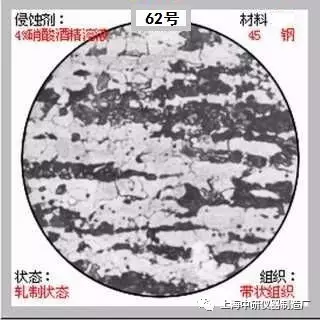

62、黑白相見層狀交替排列帶狀組織。白色晶粒為F，黑色塊狀為P。

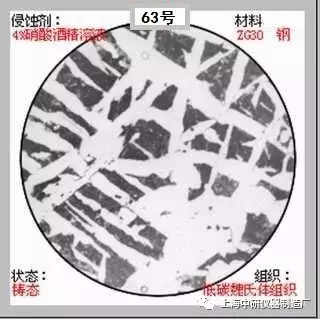

63、低碳魏氏體。白色針狀、塊狀為F，黑色為P。

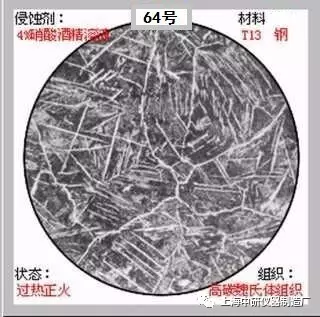

64、高碳魏氏體。黑色塊狀為P，白色網絡為Fe3C，F(xiàn)e3C呈針狀插入、甚至穿透P晶粒。

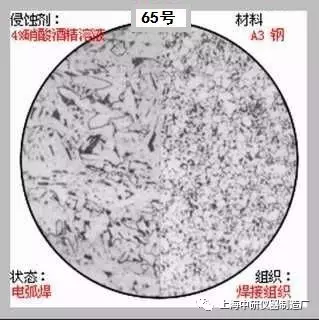

65、焊接組織，焊縫區為F+P。
66、鐵素體+珠光體+孔隙。白色基體為鐵素體，黑色粗片狀為珠光體，極少量條狀滲碳體，黑色顆粒為孔隙。
END
