有別于基于一種主要元素的傳統(tǒng)合金設(shè)計方法 , 高熵合金的設(shè)計在開發(fā)具有特定性能的新型材料領(lǐng)域開辟了一條新的途徑。高熵合金可以寬泛地定義為由 5 種或者 5 種以上等摩爾的元素組成的一種固溶體。

以往研究結(jié)果表明 : 由于高的混合熵 , 高熵合金主要由簡單的面心立方（FCC）、體心立方 （BCC）， 或 FCC+BCC結(jié)構(gòu)固溶體相組成 , 而并非金屬間化合物相或其他復(fù)雜相。盡管如今 , 在部分高熵合金中也有少量金屬間化合物相或亞穩(wěn)態(tài)顆粒的存在。根據(jù) Hume-Rothery定律我們知道 , 影響二元固溶體形成的因素主要包括 : 原子尺寸差 , 價電子濃度 （VEC）， 溶劑和溶質(zhì)原子的晶體結(jié)構(gòu) ,以及負(fù)電性差異 ; 而對于高熵合金中相的形成而言 , 除了上述影響因素之外 ,混合熵和混合焓是兩個更為重要的影響因素。根據(jù)方程式 :

ΔG =ΔH mix -TΔS mix .（1）

對于高熵合金 , 高的混合熵將會使其熱力學(xué)穩(wěn)定態(tài)的自由能降低 , 因而傾向于形成無序排列的固溶體 , 而不是有序排列的金屬間化合物 ▼ 對于多組元系統(tǒng) , 在預(yù)測固溶體相形成時 , 混合熵與混合焓的比值 （TΔS mix /ΔH mix ） 就顯得更為重要 , 因此引入一個參數(shù) Ω

Ω=T m TΔS mix /ΔH mix .（2）

式中，Ｔ ｍ 為合金的平均熔點(diǎn)，Ω>1 時 , 即在合金的熔化溫度下混合熵的影響要大于混合焓的影響 , 此時將趨向于生成固溶體相。

ZHANG et al 和 GUO et al 就這些參數(shù)對高熵合金相形成的影響規(guī)律進(jìn)行了大量的研究 , 并且得到一致的結(jié)論 : 在高熵合金中 , 無論是簡單相還是復(fù)雜相的生成 , 主要取決于混合焓、混合熵以及原子尺寸差異。

GUO et al 在研究價電子濃度對高熵合金中 FCC 相或 BCC 相的穩(wěn)定性影響過程中發(fā)現(xiàn) , 價電子濃度 （n VE ） 可以用來作為預(yù)測高熵合金最終生成 FCC 固溶體結(jié)構(gòu) , 還是 BCC 固溶體結(jié)構(gòu)的一個有效參數(shù)。通過總結(jié)以往研究結(jié)果發(fā)現(xiàn) ,高熵合金 VEC 與組織結(jié)構(gòu)存在一定關(guān)系 , 當(dāng) n VE <6.87 時 , 合金生成 BCC 結(jié)構(gòu)固溶體 ; 當(dāng) n VE >8 時 , 合金生成 FCC結(jié)構(gòu)固溶體 ; 而當(dāng) 6.87 ≤ n VE <8 時 , 合金中將出現(xiàn) FCC 相與 BCC 相共存。

高熵合金的冶金特性使其有望成為多種優(yōu)異性能的綜合體 , 從而使其具有廣泛的工程應(yīng)用潛力。前期研究表明 ,高熵合金具有優(yōu)異的熱穩(wěn)定性、高硬度和高強(qiáng)度、優(yōu)異的耐磨性、良好的磁性、出眾的耐腐蝕性。此外 , 有研究報道 ,高熵合金在室溫和高溫條件下 , 都具有高的硬度和壓縮強(qiáng)度 ; 另有研究指出 ,高熵合金具有優(yōu)異的拉伸性能 （ 高拉伸強(qiáng)度與合理的延展性結(jié)合 ）。高熵合金展現(xiàn)出傳統(tǒng)合金無法比擬的優(yōu)異性能 ,使其在眾多應(yīng)用領(lǐng)域引起人們的高度關(guān)注 , 特別是高熵合金在高溫條件下的優(yōu)異性能 , 使得高熵合金的應(yīng)用領(lǐng)域不斷拓寬。在一些極端及高敏感工程環(huán)境中，尤其像核動力、渦輪發(fā)動機(jī)及航空航天等領(lǐng)域 , 亟需一種具有優(yōu)異綜合性能的超級結(jié)構(gòu)合金 , 而高熵合金極有可能成為其候選材料。

綜合以往研究結(jié)果發(fā)現(xiàn) :FCC 結(jié)構(gòu)高熵合金表現(xiàn)為低強(qiáng)度高塑性 , 而 BCC結(jié)構(gòu)高熵合金表現(xiàn)為高強(qiáng)度低塑性。因此 , 晶體結(jié)構(gòu)是控制高熵合金強(qiáng)度或硬度的決定性因素。已報道的研究結(jié)果顯示 , 在高熵合金領(lǐng)域 , 已有超過 30 種元素被使用到且有至少 300 種成分的高熵合金被研究開發(fā)出 , 這些使得高熵合金成為一個極其令人期待的新金屬材料研究領(lǐng)域。本文簡要地綜述高熵合金的物理冶金 , 包括制備方法、應(yīng)用領(lǐng)域 ,以及制備方法與合金元素對相變和腐蝕行為的影響。

1 高熵合金制備方法

目前 , 根據(jù)合金制備的初始狀態(tài)可以對高熵合金的制備方法加以分類。高熵合金的制備主要包括機(jī)械合金化 + 等靜壓、電弧熔煉和表面涂層 （ 等離子噴涂和激光熔覆 ） 等方法。

1.1 機(jī)械合金化

機(jī)械合金化是一種固態(tài)粉末加工技術(shù) , 它是在高速攪拌球磨的條件下 , 利用金屬粉末混合物的重復(fù)冷焊和斷裂進(jìn)行合金化過程的。據(jù)報道 , 機(jī)械合金化具有從混合的元素或預(yù)合金粉末開始 ,合成各種平衡和非平衡合金的能力。機(jī)械合金化是針對金屬粉末加工所特有的方法 , 常用來制備高溫合金。機(jī)械合金化分 3 步進(jìn)行 : 首先 , 將合金材料在球磨機(jī)中研磨成粉末 ; 然后用熱等靜壓（HIP） 同時壓制和燒結(jié)粉末 ; 最后 , 進(jìn)行熱處理 , 以消除在冷壓縮期間產(chǎn)生的內(nèi)部應(yīng)力。機(jī)械合金化法已經(jīng)成功地應(yīng)用于制備適合高溫條件使用的航空航天部件用合金。在高熵合金研究中 , 可利用機(jī)械合金化法來制備納米尺度合金粉體材料 , 或進(jìn)而采用粉末冶金的方式制備塊體材料

1.2 電弧熔煉

電弧熔煉法是制備高熵合金最常用的一種方法。高熵合金的制備是通過在電弧熔煉爐中將各種合金元素反復(fù)熔化至少 5 次而實(shí)現(xiàn)的。通過控制電弧熔煉爐的電流大小 , 可以使電弧達(dá)到非常高的溫度 （>3000℃ ）。因此 , 大多數(shù)高熔點(diǎn)金屬元素 , 在該爐內(nèi)都可以實(shí)現(xiàn)熔化并在液態(tài)下完成互相混合。然而 , 電弧熔煉可能不太適合低熔點(diǎn)元素 , 因?yàn)樵诩訜徇^程中這些低熔點(diǎn)元素很容易揮發(fā) , 從而難以與其他元素實(shí)現(xiàn)較好的混合。在這種情況下 , 電阻加熱或感應(yīng)加熱可能更適合這些低熔點(diǎn)合金元素的熔煉。

1.3 等離子噴涂

等離子噴涂工藝是一種液體加工方法。該方法主要是將高熵合金加熱到熔融或半熔融狀態(tài) , 并以高速將熔融的離子體噴涂在預(yù)先選定的金屬基材上 , 從而形成光滑的保護(hù)層。在此過程中 , 通過熱噴槍中的可燃?xì)怏w或電弧產(chǎn)生熱量 , 使得充分細(xì)化的高熵合金粉末首先在已事先準(zhǔn)備的基底上熔化 , 以形成噴霧沉積物 ; 隨著靶材被壓縮氣體逐漸加熱 , 而最終轉(zhuǎn)化為熔融狀態(tài) , 將限流加速的等離子體噴射至基底 , 并且撞擊基底表面以使其平坦化并形成薄片 , 這些薄片與預(yù)制的基底表面彼此不規(guī)則性相容。此外 , 這些噴射的等離子體通過冷卻彼此建立成內(nèi)聚結(jié)構(gòu)而積聚在基板上 , 并最終形成涂層。

1.4 激光熔覆

激光熔覆工藝具有以下優(yōu)點(diǎn) : 加熱快冷卻快 , 熱影響區(qū)小 , 可以形成均勻致密的包裹層 , 形成較少的微觀缺陷 ,微熔敷易實(shí)現(xiàn) , 稀釋率極低。該技術(shù)與等離子噴涂相似 , 因?yàn)閮煞N方法都具有熔化施加于基底上的原料的能量源。激光熔敷使用集中的激光束作為熱源 , 并同時熔化基底材料 , 這將導(dǎo)致施加原料與基底實(shí)現(xiàn)冶金結(jié)合 , 使兩者之間具有優(yōu)異的結(jié)合強(qiáng)度。激光熔覆工藝的一個優(yōu)點(diǎn)是可以將激光束聚焦并集中在非常小的區(qū)域上 , 這使得襯底的熱影響區(qū)非常淺 , 該特征使得基板的冶金開裂、變形及轉(zhuǎn)變的機(jī)會最小化。此外 , 較低的總熱量使得材料從襯底的稀釋度最小化。

2 高熵合金當(dāng)前和潛在的應(yīng)用

目前 , 高熵合金已被有效地用作各種功能和結(jié)構(gòu)材料中 , 并且在其他更廣范的領(lǐng)域具有極大的應(yīng)用前景。

1） 高熵合金用作焊接和釬焊填料 ,分別用于焊接純鈦、鉻-鎳-鈦不銹鋼、硬質(zhì)合金 , 以及普通碳素鋼等。

2） 高熵合金已成功地應(yīng)用于核工業(yè)。高耐輻射性和高耐腐蝕性使高熵合金成為用于核燃料和高壓容器的材料包層的潛在候選材料。

3） 高熵合金被用作耐熱或耐磨涂層 , 由此需要開發(fā)新的技術(shù)來使高熵合金涂層更均勻 , 并且與基底具有更高的內(nèi)聚力。

4） 高熵碳化物和氮化物具有用作生物醫(yī)學(xué)涂層的潛質(zhì) ; 另外高熵合金也具有用作刀具 , 切削鋼上的擴(kuò)散阻擋層和硬質(zhì)涂層的潛質(zhì)。

5） 高熵合金具有特殊的物理性質(zhì) ,例如 Al 2.08 CoCrFeNi 具有接近恒定的電阻率 , 這將使其在電子應(yīng)用領(lǐng)域具有一定的應(yīng)用價值。

6） 輕質(zhì)高熵合金可用于移動設(shè)備外殼制備、電池負(fù)極材料 , 以及運(yùn)輸行業(yè)。

3 制備方法與合金元素對高熵合金耐腐蝕行為的影響

據(jù)報道 , 相比于其他金屬和合金 ,高熵合金具有較好的耐腐蝕性。本節(jié)將綜述制備方法和合金元素對高熵合金耐腐蝕行為的影響。

3.1 制備方法的影響

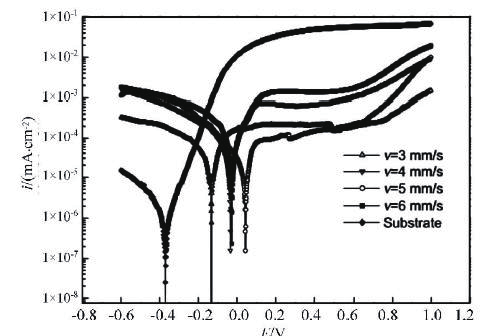

QIU et al 利用電化學(xué)工作站對激光熔覆制備的 AlCrFeCuCo 高熵合金的耐腐蝕行為進(jìn)行研究。結(jié)果顯示 , 隨著激光掃描速度的增加 , 合金耐腐蝕性能呈先增強(qiáng)后減弱的趨勢 ; 在相同的掃描速度條件下 ,AlCrFeCuCo 高熵合金在濃度為1mol/L 的 NaCl 溶液中的耐腐蝕性 , 要優(yōu)于在濃度為 0.5mol/L 的 H 2 SO 4 溶液 ,如圖 1 和圖 2 所示。

圖1 AlCrFeCoCu高熵合金在1mol/L NaCl溶液中的動電位極化曲線

圖2 AlCrFeCoCu高熵合金在0.5mol/L H 2 SO 4 溶液中的動電位極化曲線

在 QIU et al 的另一項(xiàng)研究中 , 報道了激光熔覆的 Al 2 CrFeNiCoCuTi x 高熵合金涂層的耐腐蝕行為。報道指出 ,Ti 元素在一定程度上促進(jìn)了 BCC 結(jié)構(gòu)相的形成。此外 , 作者對比了 Al 2 CrFeNiCoCu-Ti x 高 熵 合 金 與 Q235 鋼 的 腐 蝕 行 為 結(jié) 果 顯 示 （ 如 圖 3）， 相 比 于 Q235鋼 ,Al 2 CrFeNiCoCuTi x 高熵合金涂層的自腐蝕電流密度降低了 1~2 個數(shù)量級 , 這使其自腐蝕電位更高 ; 隨著 Ti 含量的增加 ,Al 2 CrFeCoCuNiTi x 高熵合金涂層在濃度為 0.5mol/L 的 HNO 3 溶液的耐腐蝕性得到提高。

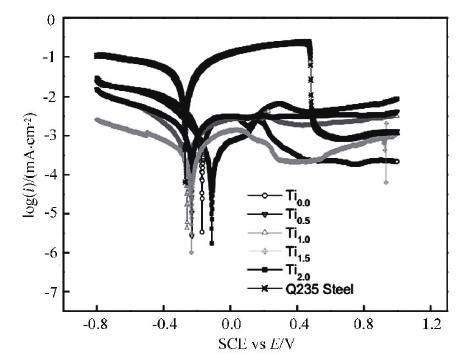

圖3 Al 2 CrFeCoCuNiTi x 高熵合金涂層與Q235鋼在0.5mol/

L HNO 3 溶液中的動電位極化曲線

SHON et al 通過激光熔敷在鋁基板上合成高熵合金涂層。借助于多層涂覆 , 使基材稀釋最小化。研究發(fā)現(xiàn) , 在加工過程中 , 較高的激光輸入能量導(dǎo)致組件之間的均勻混合 , 從而在整個基質(zhì)中形成均勻分布的高熵合金相。這導(dǎo)致在其近中性 NaCl溶液中涂層的耐腐蝕性得到提高。

3.2 合金元素的影響

3.2.1 銅

HSU et al 和 LIN et al 研究發(fā)現(xiàn) ,向 CoCrFeNi 合金中添加 Cu 導(dǎo)致形成富含 Cu 的枝晶間相 , 其具有電偶腐蝕并嚴(yán)重降低合金耐蝕性。HSU et al 發(fā)現(xiàn) ,富 Cu 枝晶區(qū)域上的鈍化膜不能提供良好的保護(hù) , 這使鈍化區(qū)域變窄。他們提出 , 通過高溫退火減少富 Cu 相的量可以提高腐蝕行為。

REN et al 報道了 CuCrFeNiMn 高熵合金在 1mol/L H 2 SO 4 溶液中的耐腐蝕行 為。 結(jié) 果 表 明 ,CuCrFeNiMn 高 熵 合金表現(xiàn)出良好的耐腐蝕性 , 主要受 Cu含量和元素偏析度的影響。如圖 4 所示 , 當(dāng)增加 Cu 含量和元素偏析度時 ,合金耐腐蝕性降低。在所測試的合金中 , 具有低 Cu 含量和元素偏析度的CuCr 2 Fe 2 Ni 2 Mn 2 合金顯示出更好的耐腐蝕性 ; 相反 , 具有高 Cu 含量和元素偏析度的 Cu 2 CrFe 2 NiMn 2 合金表現(xiàn)出較差的耐腐蝕性。

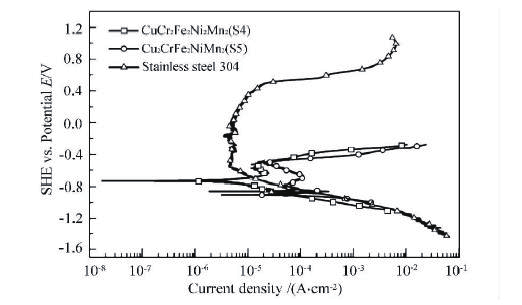

圖4 CuCr 2 Fe 2 Ni 2 Mn 2 ,Cu 2 CrFe 2 NiMn 2 和304不銹鋼在1mol/L

硫酸溶液中的極化曲線

3.2.2 鋁

LIN et al 研究了 Al 0.5 CoCrFeNi 高熵合金的腐蝕性能。研究結(jié)果顯示 , 添加 Al 將顯著降低點(diǎn)蝕電位 , 并增加了這些合金在 NaCl 溶液中局部 / 點(diǎn)腐蝕的面積 , 這表明 Al 不利于鹽水環(huán)境中Al x CrFe 1.5 MnNi 0.5 合金的耐腐蝕

YANG et al 研 究 了 Al 含 量 對Al x CoCrFeNi 高 熵 合 金 在 質(zhì) 量 分 數(shù)為 3.5% 的 NaCl 溶 液 中 腐 蝕 性 能 的影響。結(jié)果表明 , 隨著 Al 含量的增加 ,Al x CoCrFeNi 高熵合金中的貧 Cr 相的體積不斷增大 , 從而導(dǎo)致較厚且分散的鈍化膜的局部抗腐蝕能力不斷降低 , 如圖 5 所示。

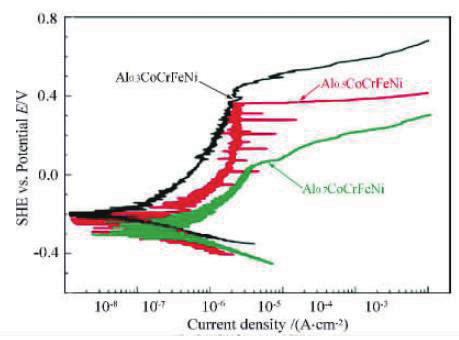

圖5 Al x CoCrFeNi(x=0.3,0.5,0.7)高熵合金在質(zhì)量分

數(shù)為3.5% NaCl溶液中的動電位極化曲線

3.2.3 硼

LEE et al 研 究 了 B 含 量 對Al 0.5 CoCr-CuFeNiB x 高熵合金腐蝕性能的影響。結(jié)果顯示 ,Al 0.5 CoCrCuFeNiB x 高熵合金在B含量較高的情況下（≥0.6mol/L），Al 0.5 CoCrCuFeNiB x 高熵合金的耐腐蝕性能將會降低。

3.2.4 鉬

CHOU et al 研究了 Mo 對高熵合金Co 1.5 CrFeNi 1.5 Ti 0.5 Mo x 腐蝕行為的影響。結(jié)果表明 , 無論是酸性環(huán)境還是堿性環(huán)境或者海洋環(huán)境 ,Mo 的添加都將有利于合金耐蝕性的提高。

3.2.5 鈦

LI et al 將 AlFeCuCoNiCrTi x （x=0.5,1.0,1.5）高熵合金與304不銹鋼在0.5mol/L的H 2 SO 4 溶液和1mol/L NaCl溶液中的組織和電化學(xué)行為進(jìn)行了比。結(jié)果表明，AlFeCuCoNiCrTi x （x=0.5,1.0,1.5）高熵合金主要由FCC結(jié)構(gòu)和BCC結(jié)構(gòu)組成。極化曲線表明，與304不銹鋼相比，高熵合金在0.5mol/L H 2 SO 4 溶液中表現(xiàn)出較低的腐蝕速率，并且在1mol/L NaCl溶液中耐點(diǎn)蝕性優(yōu)于304不銹鋼。

3.3 高熵合金與不銹鋼的腐蝕行為

QIU 研 究 了 AlCrFeNiCoCu 高 熵 合金的電化學(xué)性能 , 并比較了高熵合金 和 304 不 銹 鋼 在 1mol/L NaCl 溶 液中的腐蝕性能。合金的腐蝕動力學(xué)參數(shù)通過線性擬合獲得 : 自腐蝕電位 E corr =-0.012V; 自 腐 蝕 電 流 密 度J corr =3.23×10 -9 A/cm 2 在相同的實(shí)驗(yàn)條件下 ,304 不銹鋼的腐蝕動力學(xué)參數(shù)為 :自腐蝕電位 E corr =-0.238V; 自腐蝕電流密度 J corr =3.50×10 -7 A/cm 2 。研究結(jié)果表明 , 與 304 不銹鋼相比 ,AlCrFeNiCoCu高熵合金的自由腐蝕電位更“正”， 自由腐蝕電流密度降低了兩個數(shù)量級。

3.4 凝固的影響

CUI et al 研究了 FeCoNiCrAl 高熵合金在質(zhì)量分?jǐn)?shù)為3.5%NaCl溶液中定向凝固下的微觀組織和腐蝕行為。結(jié)果表明 ,隨著凝固速率的增加 , 合金的界面形貌逐漸從平滑狀向多孔狀和樹枝狀發(fā)展 ;在 NaCl 溶液中定向凝固的 FeCoNiCrAl 合金的耐腐蝕性優(yōu)于非定向凝固FeCoNiCrAl合金的耐腐蝕性 （ 如圖 6）。

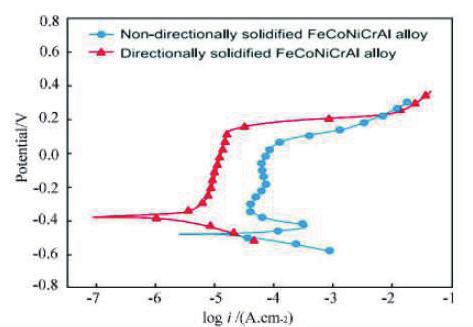

圖6 非定向凝固與定向凝固FeCoNiCrAl高熵合金在25℃質(zhì)量分?jǐn)?shù)為3.5% NaCl溶液中的極化曲線

4 結(jié)束語

高熵合金已經(jīng)表現(xiàn)出了一系列優(yōu)于傳統(tǒng)合金的潛在性能 , 使其具備了在各種工程環(huán)境下應(yīng)用的潛質(zhì)。筆者分幾個方面簡要地回顧了高熵合金研究的一些進(jìn)展 , 包括制備方法、應(yīng)用領(lǐng)域、制備方法和合金元素對微觀結(jié)構(gòu)、腐蝕性能和物理性能的影響。

結(jié)論如下：

1）多種制備方法，如機(jī)械合金化、電弧熔煉、等離子體噴涂和激光熔覆，已成功地應(yīng)用于制備高熵合金。

2）高熵合金展現(xiàn)出應(yīng)用于多種領(lǐng)域的潛力，如功能和結(jié)構(gòu)材料，特別是在渦輪機(jī)、核能和航空航天工業(yè)。

3）隨著合金制備方法的不斷改進(jìn)和合金元素的有效添加，高熵合金的顯微組織、腐蝕性能不斷得到改善。

最大限度地發(fā)揮高熵合金的潛力無疑將成為材料科學(xué)家不斷追求的目標(biāo)。

由高熵合金的的冶金特性可知，高熵合金仍然有很多尚未開發(fā)的高性能應(yīng)用潛質(zhì)。高熵合金未來研究重點(diǎn)應(yīng)該是朝輕量化和低成本的方向發(fā)展。除了文中所提到的制備方法，應(yīng)該探索更多有效的高熵合金制備方法，例如：可以通過鍛造方法加工高熵合金，包括均質(zhì)化、熱／冷加工和退火處理，以消除鑄造缺陷和改善組織。目前，有關(guān)高熵塑性變形、斷裂、蠕變、疲勞和磨損行為的研究報道還非常有限，而開展這些研究工作將為實(shí)現(xiàn)高熵合金的工程化應(yīng)用提供可靠的保障。
