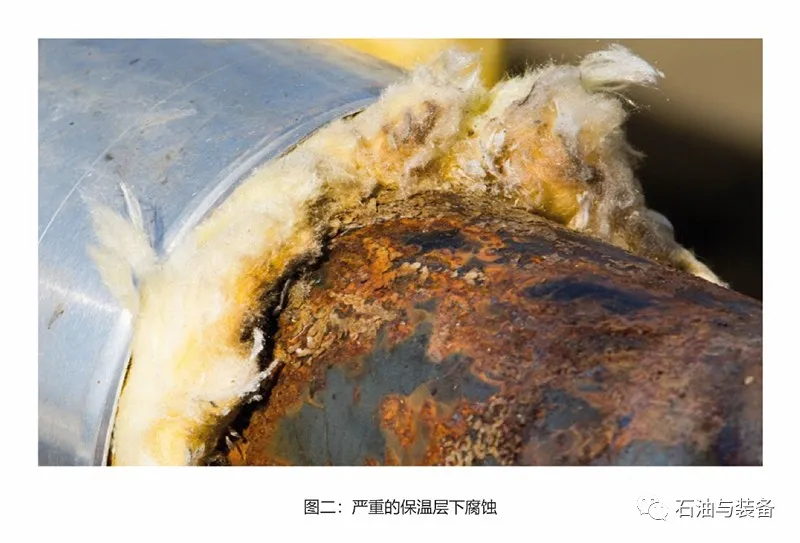

（通訊員  Mrudula Moorthikal、于歌、錢毓、王妍蘇）管線、儲罐、壓力容器等工業設備的維護一直面臨著嚴峻的挑戰。管道會出現受損與惡化、閥門及其配件也會因腐蝕、侵蝕、熱循環以及化學侵害而遭受損壞。為了節約能源成本、減少浪費，業主們開始意識到設備的絕緣保護對于減少熱損失和提高設備效率的重要性。但是，這也帶來了新的問題：保溫層下腐蝕。無論設備的運行環境是低溫、常溫還是高溫，保溫層下腐蝕都是一個重要問題。

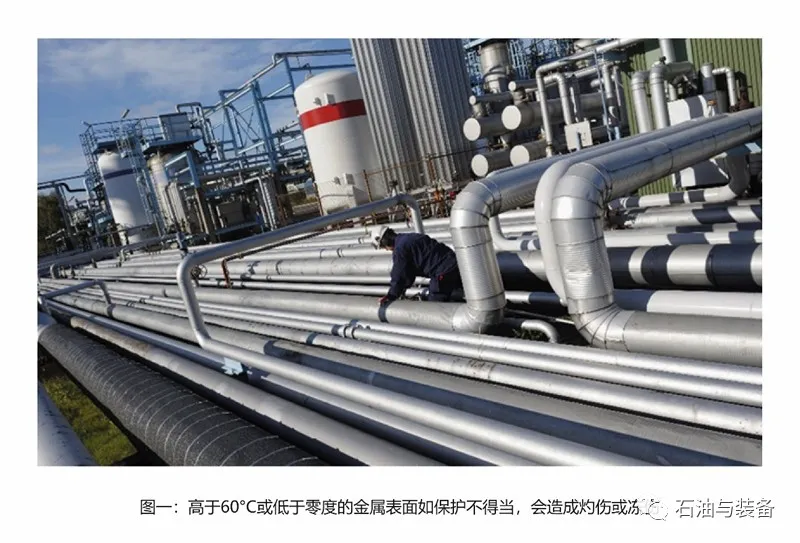

隔熱材料的保溫作用至關重要，同時它還可以防止施工人員在操作高溫機械設備時被灼傷，因為一旦接觸到60°C以上的金屬設備會導致灼傷。除此之外，當設備的運行溫度較低以及低于零度時會導致結冰、冷凝、滴水，增加滑倒危險并可能引起凍傷。因此，隔熱材料還應具備防凍的性能。

目前市場上有多種解決方案，如傳統的保溫層、隔離層、防護罩以及水基涂層。但是各方案都無法同時滿足設備保溫絕緣、防止腐蝕以及防止灼傷的需求。

因此，貝爾佐納研發了一個極具創新的高分子雙組分、無溶劑系統——Belzona 5871，它集多種功能于一身，不僅具備保溫絕緣及防腐蝕性能，同時可以提高工業設備的安全性、效率以及耐久性。

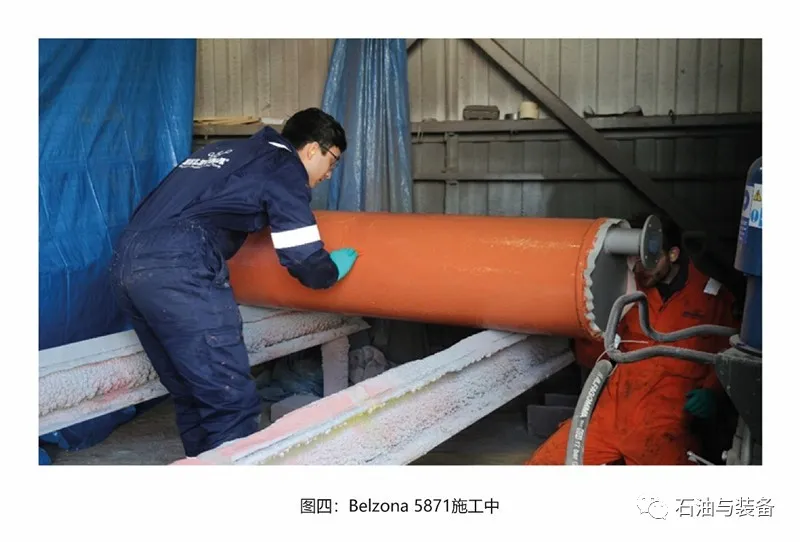

Belzona 5871適用于金屬管線、導管系統、儲罐及壓力容器外壁以及其他工業設備。它不僅具有熱絕緣性可為設備提效，而且能夠防止接觸性灼傷，防止冷凝及結冰。產品可通過刷子、噴管、加熱無氣噴涂設備等方式進行施工，無論是小面積的復雜幾何形狀區域還是進行大面積快速施工，都是理想之選。施工后的設備可以迅速恢復使用，有時僅需一層即可形成高膜厚。

施工后，產品形成輕質高膜厚閉孔泡沫。應用了環氧泡沫技術，Belzona 5871的厚度膨脹至敷涂時初始厚度的3倍，如施工時為1毫米，固化后會變成3毫米，因此產品的表面面積也會增加。另外，Belzona 5871是一種無溶劑防腐隔離層，無需使用額外的底漆或面漆，與傳統涂層方案相比，減少了涂層的層數。它不受溫度和濕度限制，施工靈活性高，可在24小時內復涂。其固化速度和減少的涂層層數，確保了設備快速恢復使用。

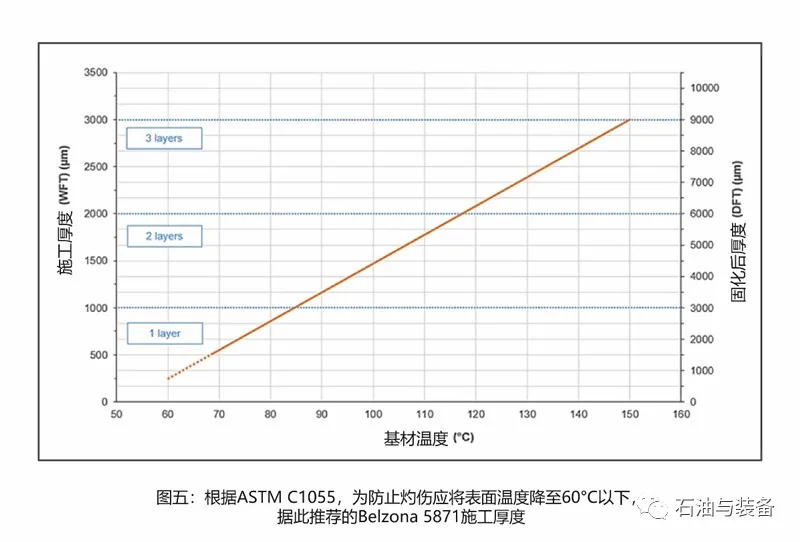

為測試材料的熱絕緣性能，將已敷涂Belzona 5871的基材（根據ASTM C1055規定，為防止接觸性灼傷應確保表面溫度在60°C以下，產品的施工厚度依此而定）與未經敷涂的鋼基材進行對比。例如，Belzona5871施工厚度約2.2毫米，其固化后的厚度約為6.6毫米，這將表面溫度從120°C 降至 60°C以下。Belzona 5871的熱絕緣性能可減少熱傳遞，因此提供了可安全觸碰的表面，防止接觸性灼傷。Belzona 5871的熱絕緣性能通過李氏圓盤法測得其低導熱性約為0.1 W/m.K。

Belzona 5871的防腐性能在下列幾個測試中也得到了驗證：

——利用加熱管道對保溫層下腐蝕進行模擬測試。將該系統在120°C 和 10°C之間進行1000小時反復冷熱循環及干濕循環（以每分鐘5升的速度不斷進行沖水）。測試后，該多層系統未出現任何起泡、分層或者開裂，也沒有任何腐蝕的跡象。

——根據ASTM B117進行了35°C的鹽霧測試，樣片是在不同固化條件下的單層Belzona 5871：一個是20°C固化，一個是120°C后固化。在兩個樣片上各作一道50毫米的豎向劃痕促進腐蝕。測試結果表明，在3000小時持續暴露條件下，樣片未出現任何失效跡象。

——根據ISO2812-2進行持續水中浸泡測試，將涂有單層Belzona 5871的樣片，浸泡在40°C的去離子水中。樣片在4500小時（樣片為20°C固化）和2000小時（樣片為120°C后固化）后，未出現任何劣化跡象。

這些測試證明了Belzona 5871在多種環境條件下都具備極佳的耐腐蝕性。

產品的防冰凍及防冷凝性通過積冰測試進行了獨立評估。在零度以下，對單層、雙層及三層的Belzona5871進行測試。測試證明了Belzona 5871可在零度以下防止結冰和冷凝。

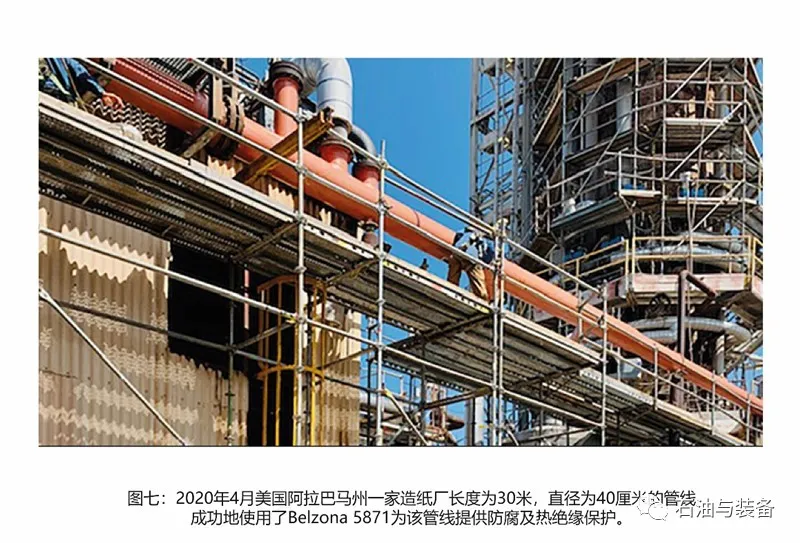

綜上所述，Belzona 5871作為一個極具創新的方案，為機械設備提供了熱絕緣隔離層，進而提高了設備效率及耐久性。同時，它還可以防止保溫層下腐蝕，延長了設備使用壽命，減少未來更換設備的費用。Belzona 5871更是一種具有安全意識的解決方案，可將設備表面溫度降至60°C以下，從而有效防止灼傷。
