{首页主词},&

金屬所-香港理工《Acta Materialia》：新型超高強韌耐蝕不銹鋼！

2021-03-11 13:17:20 作者：本網(wǎng)整理來源：材料科學(xué)與工程分享至：

如何獲得高強度和耐蝕性能兼?zhèn)涞母咝阅懿讳P鋼，是我國面臨的35項“卡脖子”技術(shù)難題之一。傳統(tǒng)的馬氏體時效鋼雖然具有較高的強度，但存在成本高、耐蝕性差等缺點，這一直制約著這類材料的發(fā)展。因此，如何在維持優(yōu)異力學(xué)性能的前提下，降低材料成本、提高耐腐蝕性能是新一代馬氏體時效鋼的研究重點和難點。

針對這一問題，中科院金屬所王威團隊和香港理工大學(xué)焦增寶團隊合作研究了含Cr型低Ni低Co馬氏體時效不銹鋼，探索了合金元素協(xié)同作用和納米復(fù)合析出行為，利用納米Ni3Ti、富Mo相、富Cr相的復(fù)合析出強化，開發(fā)出兼具超高強度、良好塑韌性和耐腐蝕性能的新型馬氏體時效不銹鋼。論文第一作者為中科院金屬所博士生/香港理工大學(xué)訪問學(xué)生牛夢超，通訊作者為中科院金屬所王威研究員和香港理工大學(xué)焦增寶博士，合作者還包括金屬所尹利長研究員、楊柯研究員和香港城市大學(xué)欒軍華博士。論文以“Synergistic alloying effects on nanoscale precipitation and mechanical properties of ultrahigh-strength steels strengthened by Ni3Ti, Mo-enriched, and Cr-rich co-precipitates”發(fā)表在材料期刊Acta Materialia上。

論文鏈接：

https://www.sciencedirect.com/science/article/pii/S1359645421001683


利用三維原子探針、透射電鏡和第一性原理計算研究了Fe-Cr-Ni-Co-Mo-Ti系新型馬氏體時效不銹鋼的合金元素協(xié)同作用和納米析出行為，發(fā)現(xiàn)合金中存在Ni3Ti、富Mo和富Cr相等多種納米析出相，各種析出相的形成不是獨立的，而是存在復(fù)雜的交互作用。

研究表明：

1）在Ni3Ti析出初期，Mo原子偏聚在Ni3Ti析出相的核心，不僅增加了Ni3Ti析出的化學(xué)驅(qū)動力，同時還降低了Ni3Ti形核的應(yīng)變能，顯著加速了納米Ni3Ti的析出，獲得了高數(shù)目密度的Ni3Ti納米析出相。

2）隨著析出反應(yīng)的進行，Mo原子從Ni3Ti析出相核心被排斥到Ni3Ti與基體的界面處，從而促進富Mo相在Ni3Ti與基體界面處的異質(zhì)形核，獲得了高數(shù)目密度的納米富Mo相。

3）Ni3Ti相的析出也間接影響富Cr相的析出，這是因為Ni3Ti的析出消耗了大量的Ni，影響馬氏體基體的相穩(wěn)定性，從而影響富Cr相的調(diào)幅分解。

利用納米Ni3Ti、富Mo相、富Cr相的復(fù)合析出強化，開發(fā)了新型超高強度不銹鋼，室溫下屈服強度為1732 MPa、拉伸強度1840MPa、塑性11%、韌性89 MPa·m1/2，在500℃時的屈服強度超過1100 MPa，因此在較寬的溫度范圍內(nèi)表現(xiàn)出優(yōu)異的力學(xué)性能。

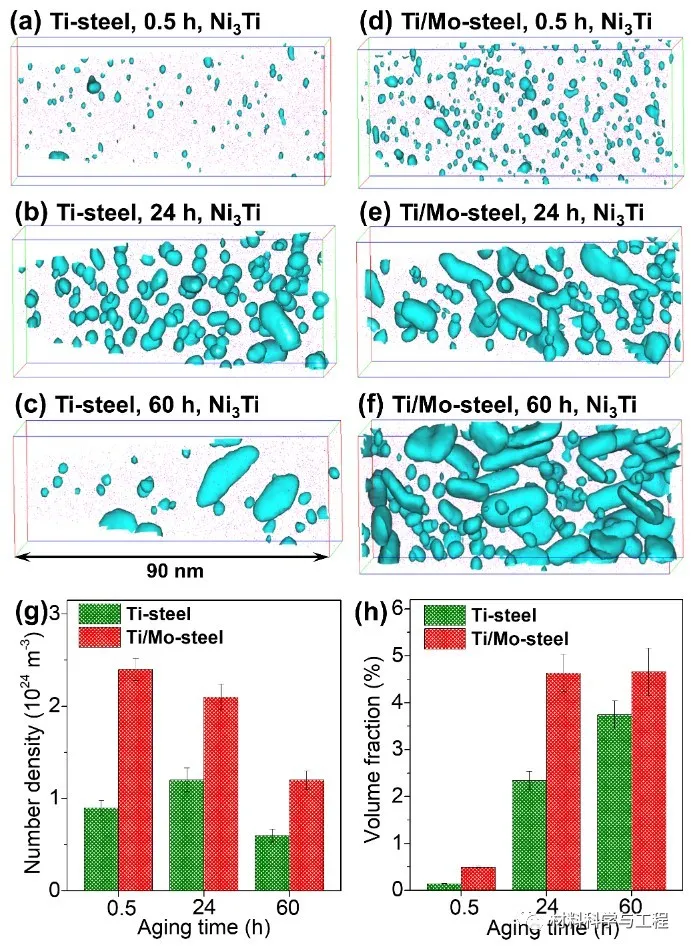

圖1. Mo元素促進Ni3Ti相的形核：（a-f） Ti-steel和Ti/Mo-steel在不同時效時間的Ni3Ti析出組織，（g）和（h） Ni3Ti在兩種鋼材中的數(shù)量密度和體積分?jǐn)?shù)

圖2. Ni3Ti相促進富Mo相的界面異質(zhì)形核：（a）0.5 h, （b） 24 h, （c） 60 h時效的Ni、Ti、Mo原子分布圖

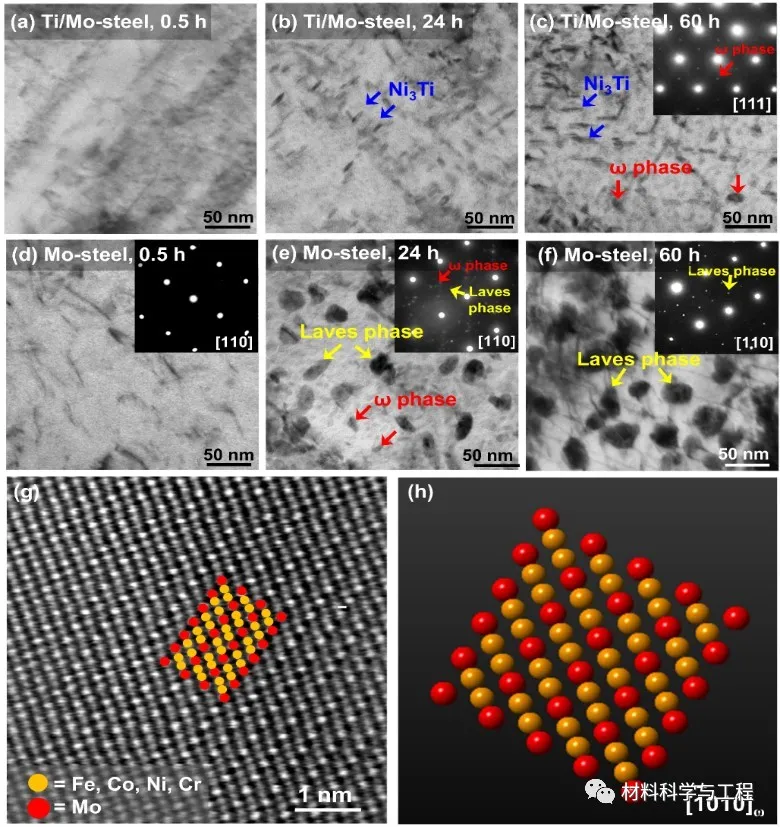

圖3. Ni3Ti的析出細(xì)化了富Mo相：（a-c） Ti/Mo-steel的微觀組織，（d-f） Mo-steel的微觀組織，（g-f）富Mo相的STEM和原子排列模擬圖

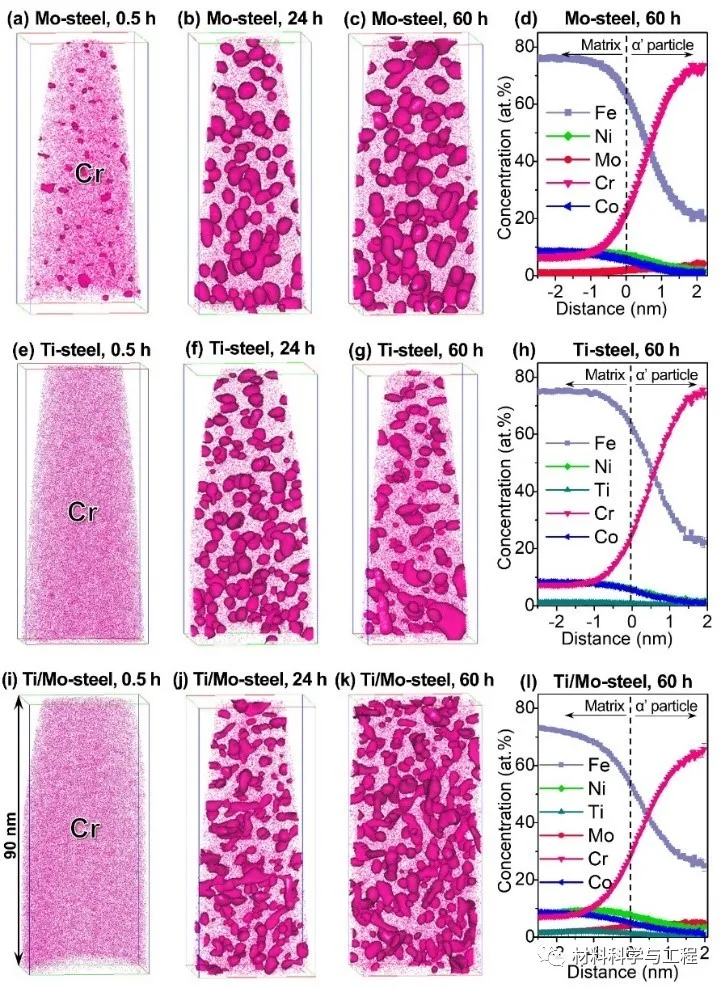

圖4.富Cr相在三種鋼材中的分布：（a-d）Mo-steel，（e-h） Ti-steel，（i-l）Ti/Mo-steel

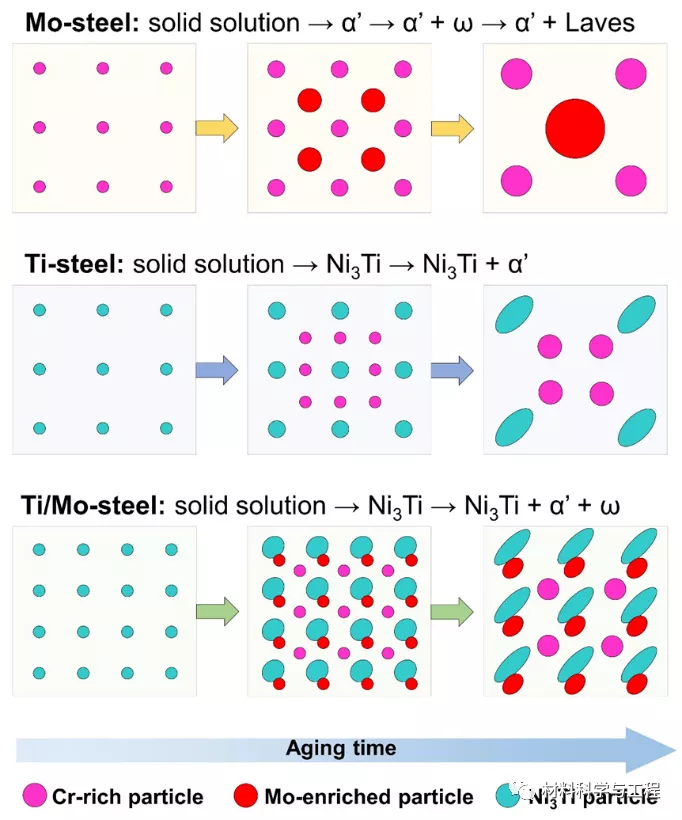

圖5. 新型超高強度不銹鋼中多種析出相的復(fù)合析出機制

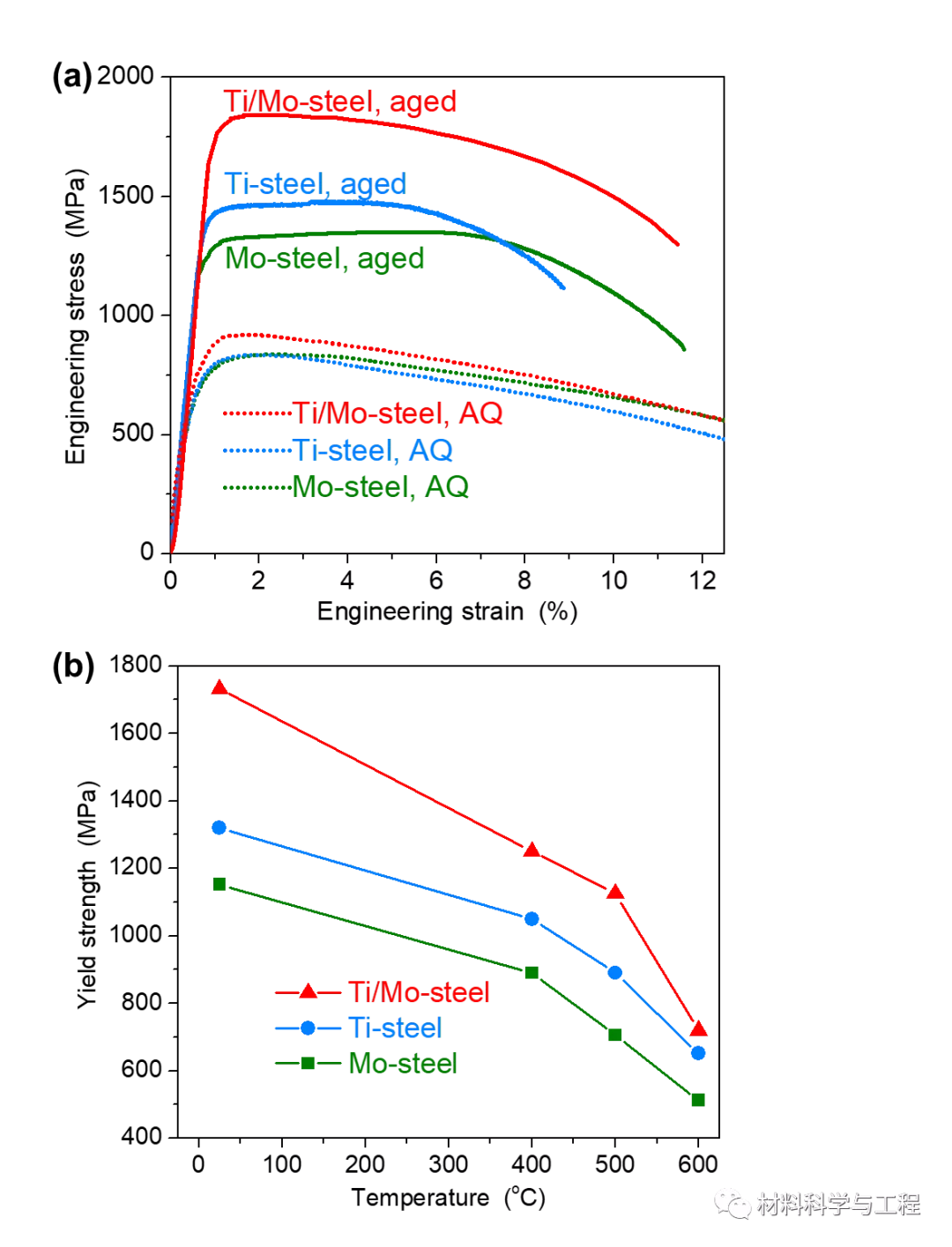

圖6. 新型超高強度不銹鋼的力學(xué)性能：（a）室溫拉伸，（b）不同溫度拉伸性能

通訊作者：

王威研究員，中國科學(xué)院金屬研究所特種合金研究部研究員。主要從事高品質(zhì)特種合金及其薄帶產(chǎn)品技術(shù)研發(fā)、核電用馬氏體耐熱鋼及高強高韌不銹鋼等材料的設(shè)計、制備與性能研究。目前，在Acta Mater.、JMST、ScriptaMater.等材料類期刊發(fā)表論文50余篇，出版英文專著1本，已獲相關(guān)授權(quán)專利20余項。

焦增寶博士，香港理工大學(xué)機械工程學(xué)系助理教授。主要從事超高強度鋼、高熵合金、高溫合金和納米晶的合金設(shè)計、組織性能調(diào)控以及納米結(jié)構(gòu)的三維原子探針表征。發(fā)表在Science、Nature Commun.、Mater Today、Acta Mater. （14篇）等期刊論文五十余篇，被Acta Mater.、Scripta Mater.、Intermetallics等多種期刊的評為“杰出審稿人”，課題組主頁：www.zbjiao.hk。

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時間聯(lián)系本網(wǎng)刪除。
