“非晶態物質的本質是什么”是凝聚態物理的前沿基礎科學問題之一。非晶態材料中存在原子尺度規則或半規則的多面體短程（2-5 ?）有序結構，然而其中程尺度（5-20 ?）結構仍然難以通過實驗觀測。因此，很難確定在非晶態材料與其對應的晶態材料之間是否存在某種處于中程或更大長度尺度范圍內的結構聯系。另一方面，非晶態材料的結晶產物往往在成分上區別于前驅體，具有截然不同的基本結構單元，使這一問題變得更為復雜。解開非晶態的本質需要先回答非晶態物質是否存在一定空間尺度的結構單元，并按什么規則堆積形成局域有序、長程無序的無定型態結構這些關鍵問題。探尋具有鮮明特征（序構、對稱性等）的中程序結構的構筑特征，對于解決一系列與非晶態本質有關的科學問題具有重要意義。

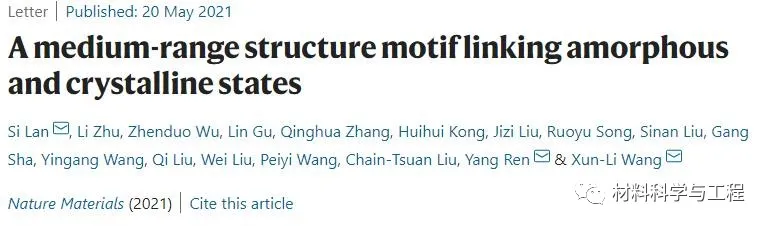

為了解決上述問題，南京理工大學材料學院/格萊特研究院蘭司教授（一作、共通訊）與香港城市大學物理系王循理教授（共通訊）、美國阿貢國家實驗室先進光源任洋資深研究員（共通訊）、南京航空航天大學博士生朱力（共一）、東莞市香港城市大學研究院吳楨舵研究員（共一）、中科院物理所谷林研究員（共一）等合作，成功發現并解析了橋接非晶態與晶態的一種手性中程序結構。該論文以題為“Amedium-range structure motif linking amorphous and crystalline state”于5月20號發表在最新一期Nature Materials上。

論文鏈接：

https://www.nature.com/articles/s41563-021-01011-5


項目研究團隊在最經典大塊金屬玻璃體系Pd-Ni-P中捕獲了一個中間亞穩態立方相。利用一套先進的結構分析技術，包括原位同步輻射高能X射線衍射和小角中子散射、球差HAADF-STEM imaging、EDS mapping、掃描隧道顯微鏡、三維原子探針、計算模擬等手段，揭示了這種非晶合金中的中程有序結構：一種尺度為12.5?的手性六元三帽三棱柱團簇（six-membered tricappedtrigonal prism cluster，簡稱6M-TTP）。此外，還發現6M-TTP可以在一定溫度區間周期性地堆積到幾十納米，并形成亞穩態立方相。該實驗觀察提供了非晶相和晶相之間結構關聯的直接證據，并且證明了區分晶相和非晶相的是6M-TTP團簇的連接和堆積方式。該發現有助于進一步解開困擾學界多年的非晶態結構本質難題，為調控非晶態的中程序結構提供參考。

本研究選用經典的Pd41.25Ni41.25P17.5金屬-類金屬大塊金屬玻璃為模型體系解決非晶態材料中的上述長期存在的問題。因為它在加熱時表現出非常有趣的熱行為，可能存在復雜的亞穩態結構轉變。為了捕獲該亞穩態的納米級析出相，在加熱過程中對Pd41.25Ni41.25P17.5金屬玻璃進行了原位高能X射線衍射測試。圖1顯示了納米結構中一系列布拉格峰的演變過程。通過布拉格衍射峰的相對位置，可以標定該析出物具有晶格常數為17.8 ?的簡單立方結構。因此，我們稱這些納米析出物為立方相（Cube）。隨著溫度的升高，這些布拉格峰的強度在Tcube?653 K之后先增加，然后下降，并最終在約663 K消失，同時最終結晶相的大角度布拉格峰出現，這表明該析出物具有亞穩性。

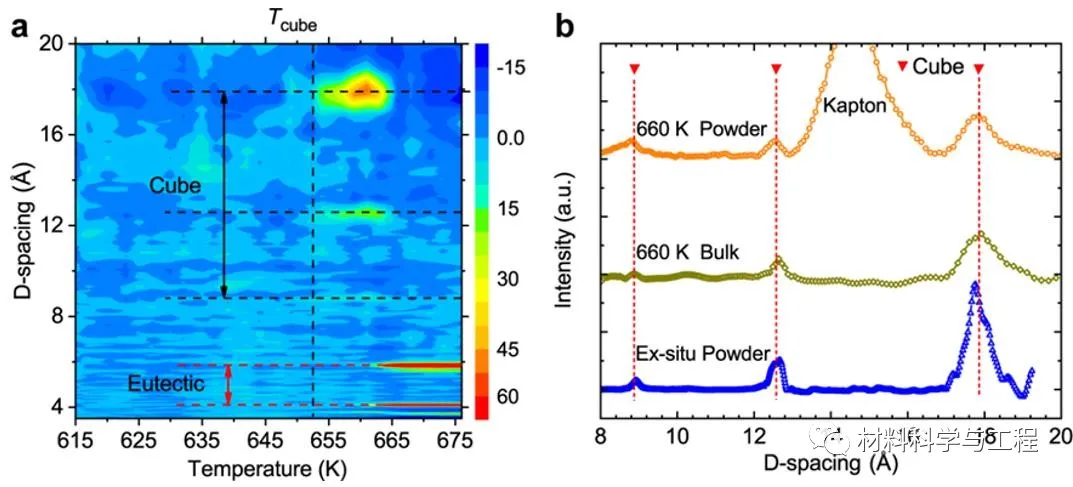

圖1亞穩立方相析出。a. Pd41.25Ni41.25P17.5金屬玻璃（MG）加熱過程中原位同步輻射高能X射線衍射（XRD）測量的二維等高線圖。亞穩態結晶析出物出現的溫度用垂直X軸虛線標示。b. Pd-Ni-P樣品在不同條件下的三種典型小角度XRD圖譜：粉末樣品（藍色）的非原位同步輻射X射線衍射圖譜、大塊樣品（綠色）和粉末樣品（黃色）在660K下的原位同步輻射X射線衍射圖譜。垂直虛線表示（100）、（110）和（200）峰的位置，對應于a=~17.8?的立方晶格。

從653K下退火樣品的掃描透射電鏡高角度環形暗場像（HAADF-STEM）來看，樣品已部分結晶，并同時包含立方相和非晶相。圖2a-2c中的紅色箭頭標出了沿不同方向具有周期性堆積的結構單元。結構單元周期排列并逐漸消失在非晶區域，沒有明顯的邊界。此外，在非晶區域中，特別是在與完全非晶態相對應的圖像中，發現了明顯的明暗襯度（圖2d）。

對立方相（紅色正方形區域）進行了自相關函數（ACF）分析，并將結果與非晶態基體的分析結果進行了比較（黃色方形區域）。出乎意料的是，經過ACF分析后的非晶態基體圖像在所有三個方向上都與第三原子殼層中的立方相的圖像相似，這意味立方相的結構單元可能源自Pd-Ni-P非晶基體，盡管其具有較大的幾何畸變。圖2d顯示了在583 K退火的Pd-Ni-P合金的HAADF-STEM圖像，該溫度比立方相開始沉淀的溫度低約70K。同樣地，我們也發現了類似的現象，從而確認在完全非晶態結構中可能存在中程序基本結構單元。

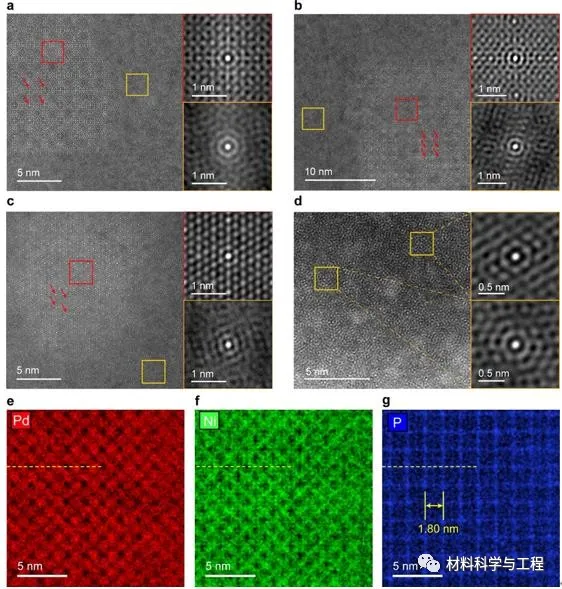

圖2立方相和非晶基底的球差高分辨率電子顯微鏡（HREM）圖像。（a-c）653K 退火樣品，同時含有非晶與立方體相。分別沿 [100]、[110]和 [111]方向拍攝的立方體相的球差校正HAADF-STEM圖像。紅色箭頭表示存在具有納米級周期性堆積的中程序結構單元。右上是從立方體相的紅色正方形區域ACF計算所得二維圖像。右下是從非晶態基體中的黃色正方形區域ACF計算所得二維圖像。d. 583 K退火Pd-Ni-P樣品的Cs校正HAADF-STEM圖像，該樣品具有完全非晶態結構，不同區域ACF處理所得圖像位于右側。e-g. 分別為以[100]方向拍攝的Pd、Ni和P的原子分辨率EDS能譜圖。

解開中程序結構單元的關鍵在于重構亞穩立方相的結構（圖3）。HAADF-STEM的結果顯示，立方相的晶胞由兩個不同的團簇構成。較大的中程序結構單元通過占據其頂點形成單位單元格的“骨架”，而較小的一個結構單元，則通過占據邊緣和面心來填充間隙，并充當連接較大團簇的粘合劑（圖3a）。我們認為小團簇是一個以P為中心的短程基序，如P原子的原子分辨率EDS圖所示（圖2g）。尺度約為12.5?的大團簇，即6M-TTP，由六個三帽三棱柱（TTP）短程基序通過共邊連接的模式構成，并且每個TTP的兩個共用邊之間成60°異面角（圖3b）。連接兩個相鄰TTP的共用邊由單個TTP的一個戴帽原子和一個頂點原子組成。而6M-TTP的中心被形成一維鏈的P原子占據。將二維差分濾波（2D-DF）HAADF-STEM圖像與沿6M-TTP團簇[100]、[110]和[111]方向獲得的模擬STEM圖像進行比較（圖3c-3e），晶格參數與從低角度XRD模式獲得的參數以及我們的堆積方案非常吻合。良好的一致性表明6M-TTP團簇能夠很好地重構立方體相的基元。此外，根據第一性原理計算，確認6M-TTP團簇在熱力學上是亞穩的。6M-TTP團簇的三個方向，即[100]（圖3f）、[110]（圖3g）和[111]（圖3h）也可以在非晶態樣品中很好地識別。因此，這些HAADF-STEM圖像中的從實驗上直接證明了6M-TTP存在于Pd-Ni-P合金的非晶態結構中。

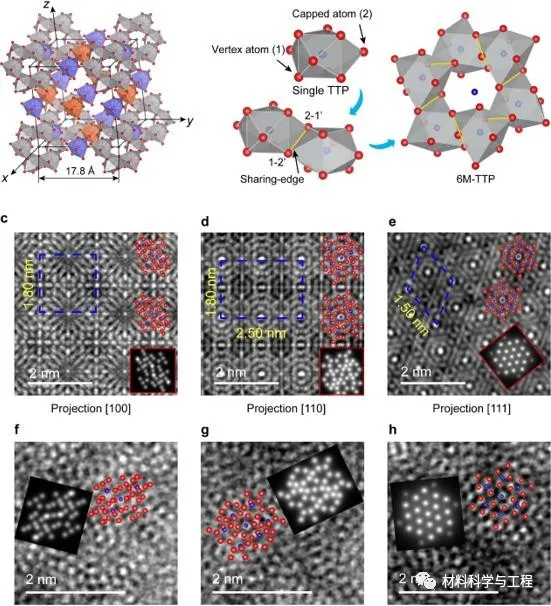

圖3立方體相及其主干基元的堆積示意圖。a. 立方相的單胞和團簇堆積的結構模型。紅色球代表Pd和Ni原子，藍色球代表P原子。橙色多面體代表富集Pd的小團簇，藍色多面體代表富集Ni的小團簇。請注意，僅顯示部分小團簇以進行說明。b. 通過共邊連接模式構建的6M-TTP的示意圖。c-e. 653-K 退火樣品，含立方體相。分別沿[100]、[110]和[111]方向的二維差分濾波（2D-DF）HAADF-STEM圖像，電鏡樣品薄區~7 nm。藍色虛線表示立方相的基元。所模擬的6M-TTP團簇和相應的STEM模擬結果（紅色正方形區域）疊加在圖像中。f-h.583K下分別基于[100]、[110]和[111]取向的6M-TTP團簇模型的 Pd-Ni-P非晶合金的2D-DF HAADF-STEM圖像，相應的HAADF-STEM模擬結果疊加于圖中。

圖4a顯示了通過同步輻射X射線衍射獲得的鑄態、583 K退火和653K退火的Pd-Ni-P合金的結構因子S（Q）。立方相析出后，在第一峰和第二峰之間的區域中出現了兩個肩峰，如箭頭所示，這表明一些有序結構在中程尺度內發展。通過快速傅里葉變換獲得約化對分布函數（PDF）曲線G（r）（圖4b），對其結構在實空間中進行詳細分析。有趣的是，立方相樣品并沒有形成額外的鍵，然而其第二和第三配位殼層右側的肩峰（r4和r6）變得更加明顯，如箭頭所示。G（r）峰值的增加，尤其是r4和r6，表明團簇連接性的增強。這一結果也進一步證實了立方相起源于非晶基體中預先存在的多面體。單個TTP計算出的G（r）與~5?以下的實驗譜相匹配，但是由于單個TTP的尺寸有限，很快在遠距離處衰減至零。引入由共邊連接形成的6M-TTP后，計算出的G（r）和實驗G（r）相互重疊的區域擴展到？12?以上。6M-TTP的G（r）也具有明顯的凸肩，就像653 K退火的立方相樣品一樣。簡而言之，6M-TTPs本身及其連接性在無序到有序轉變過程中起著關鍵作用。需要指出6M-TTP是手性的。連接團簇的一種可能性是通過手性轉移，這在許多由手性基元組成的有機體系中是很常見的。例如，小團簇可以鎖定兩個相鄰的手性6M-TTP，并且通過方向共價鍵將一個手性TTP轉移到其鄰域?qū)崿F(xiàn)手性傳遞。

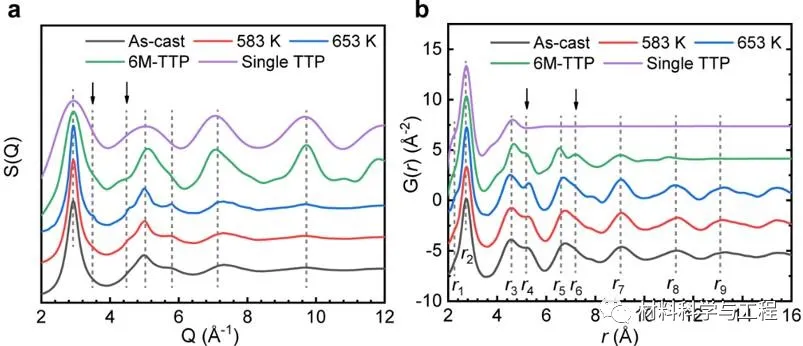

圖4同步輻射X射線實驗結果與6M-TTP團簇在倒空間和實空間計算結果比較。a. Pd-Ni-P合金鑄態、583K和653K退火后的實驗結構因子S（Q），以及單一TTP和6M-TTP的計算所得結構因子S（Q）。箭頭在S（Q）的第一個和第二個峰之間的區域中標記了兩個肩峰，這是立方相的特征。b. 非晶態和熱處理的Pd-Ni-P合金的約化對分布函數G（r），以及單個TTP和6M-TTP的計算G（r）。箭頭標記了PDF中第二個和第三配位殼層右側的肩峰。

綜上所述，為回答非晶態和晶態之間是否存在某種尺度結構關聯這一問題，該研究利用一系列先進的散射和電鏡技術確定了Pd-Ni-P金屬玻璃在升溫過程中所析出的具有周期性層狀結構中間立方相的結構，其基本結構單元為特征尺寸約為12.5?的手性中程序6M-TTP。結合球差電鏡和徑向分布函數的綜合分析，發現該基本結構單元源于非晶基體。結果表明，存在某種結構單元能夠橋接非晶態與對應的晶態（如Pd-Ni-P 金屬玻璃中的6M-TTP），其特征尺寸已經拓展至中程序尺度。該研究為非晶態材料的多尺度上的有序性和復雜性提供了直接實驗證據。

本論文研究工作獲得國家自然科學基金、江蘇省自然科學基金杰出青年基金、粵港澳大灣區聯合實驗室、香港裘搓基金、香港研究基金委、中央高校基礎研究基金等的支持。
