<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 南京工大《JMST》:含鐵TC4鈦合金的組織強(qiáng)韌化機(jī)理!
    2021-12-01 13:27:38 作者:材料科學(xué)與工程 來(lái)源:材料科學(xué)與工程 分享至:

     Ti-6Al-4V(TC4)是鈦合金中應(yīng)用最廣泛的一種,已應(yīng)用于外科、航空航天、汽車(chē)、海洋等行業(yè)中,占鈦合金總消耗量的75.85%。Ti-6Al-4V的廣泛應(yīng)用歸功于其簡(jiǎn)單的化學(xué)成分和良好的成形性,以及較好的強(qiáng)度和延展性。人們已經(jīng)做了大量的嘗試,希望經(jīng)濟(jì)有效地提高Ti-6Al-4V的力學(xué)性能,同時(shí)保持高比強(qiáng)度。微合金化是一種簡(jiǎn)單可行的方法。B的加入能夠促進(jìn)形核,細(xì)化晶粒,提高強(qiáng)度、塑性和疲勞性能,但導(dǎo)致Ti-6Al-4V合金的斷裂韌性較差。已有報(bào)道表明,Ti-6Al-4V中添加微量Fe可以改善澆鑄性,降低變形時(shí)的流動(dòng)應(yīng)力,同時(shí)提高強(qiáng)度和斷裂韌性,但是Fe對(duì)TC4組織性能的影響機(jī)制仍不明確。


    南京工業(yè)大學(xué)的研究人員探討了Fe對(duì)Ti-6Al-4V(TC4-xF)合金鑄態(tài)經(jīng)均勻化處理后的組織和力學(xué)性能的影響,揭示均勻化、熱加工和時(shí)效處理合金中有利于屈服強(qiáng)度和斷裂韌性的關(guān)鍵組織特征。相關(guān)論文以題為“Microstructural strengthening and toughening mechanisms in Fe-containing Ti-6Al-4V: A comparison between homogenization and aging treated states”發(fā)表在Journal of Materials Science & Technology。

    論文鏈接:
    https://doi.org/10.1016/j.jmst.2021.04.063


    本研究通過(guò)感應(yīng)熔煉制備不同F(xiàn)e含量的Ti-6Al-4V(TC4-xF,x為Fe含量),F(xiàn)e含量為0.1、0.3、0.5、0.7、0.9 wt.%,凝固后進(jìn)行800℃×3h均勻化處理(風(fēng)冷)。研究發(fā)現(xiàn)添加鐵后,原始β晶粒和團(tuán)簇得到細(xì)化。TC4-0.9F合金的β晶粒尺寸和團(tuán)簇尺寸最小。合金的質(zhì)量守恒和元素在α和β相之間的重新分配導(dǎo)致α相分?jǐn)?shù)降低,β相分?jǐn)?shù)增加。隨著鐵含量的增加,α/β片層的寬度變粗。Fe的加入對(duì)TC4至TC4-0.5F合金的屈服強(qiáng)度和極限抗拉強(qiáng)度有明顯的增強(qiáng)作用。TC4-0.7F和TC4-0.9F合金的強(qiáng)度保持較高,但有波動(dòng)。固溶強(qiáng)化對(duì)屈服強(qiáng)度的貢獻(xiàn)最大,其次是團(tuán)簇細(xì)化。TC4-0.7F和TC4-0.9F的波動(dòng)屈服強(qiáng)度受團(tuán)簇大小和團(tuán)簇分?jǐn)?shù)之間的權(quán)衡影響。延伸率和斷裂韌性隨Fe含量的增加呈近似拋物線(xiàn)變化。TC4-0.5F的斷裂韌性最大,這是由于裂紋擴(kuò)展距離最長(zhǎng)的α/β片層具有最高的裂紋擴(kuò)展抗力。

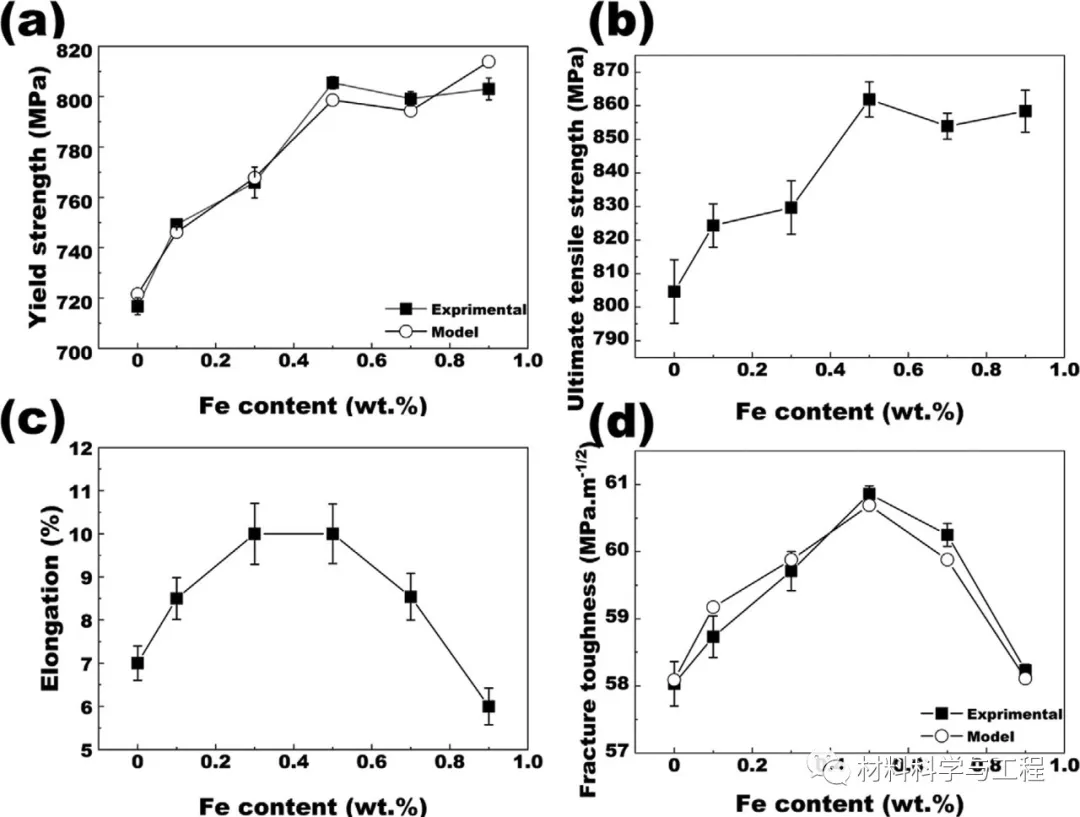

    圖1 TC4和TC4- xF合金在均勻化處理狀態(tài)下的力學(xué)性能

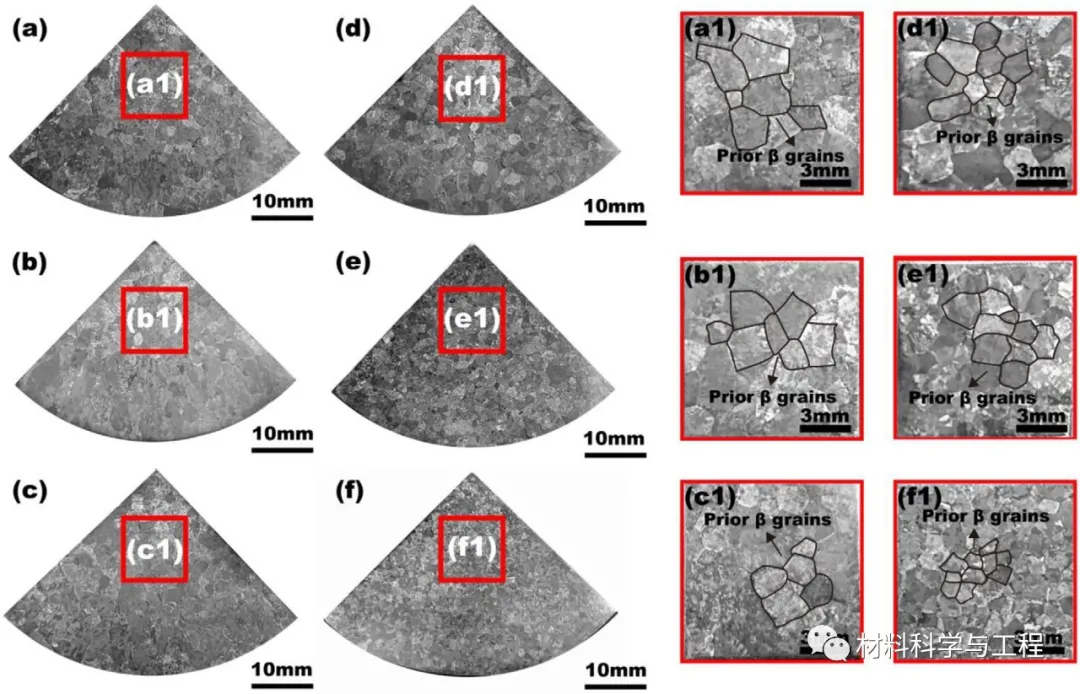

    圖2 TC4和TC4- xF合金均勻化后的光學(xué)組織

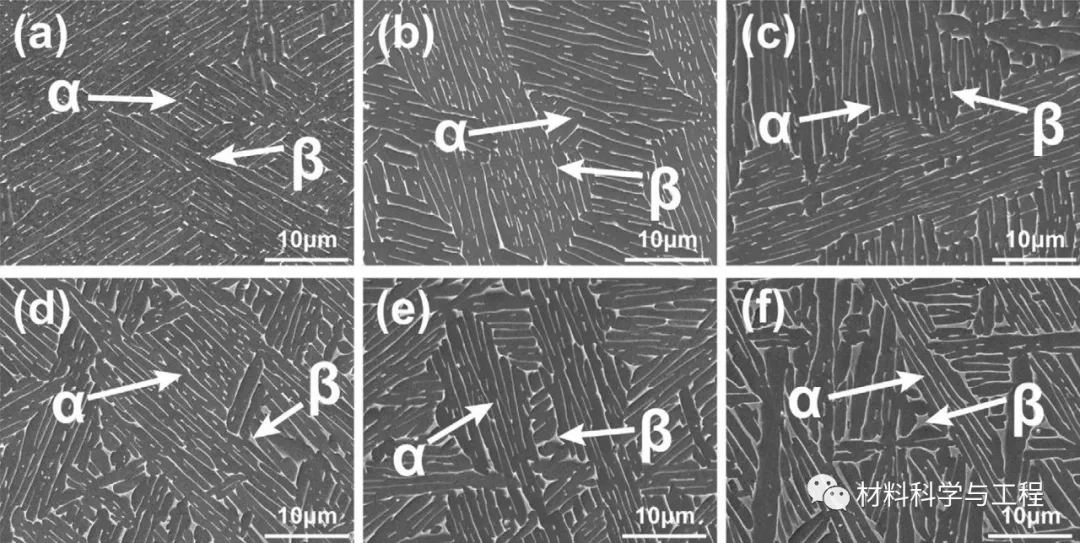

    圖3 TC4和TC4- xF合金的SEM圖
    (a)TC4, (b) TC4-0.1F, (c) TC4-0.3F, (d) TC4-0.5F, (e) TC4-0.4F, (f) TC4-0.9F

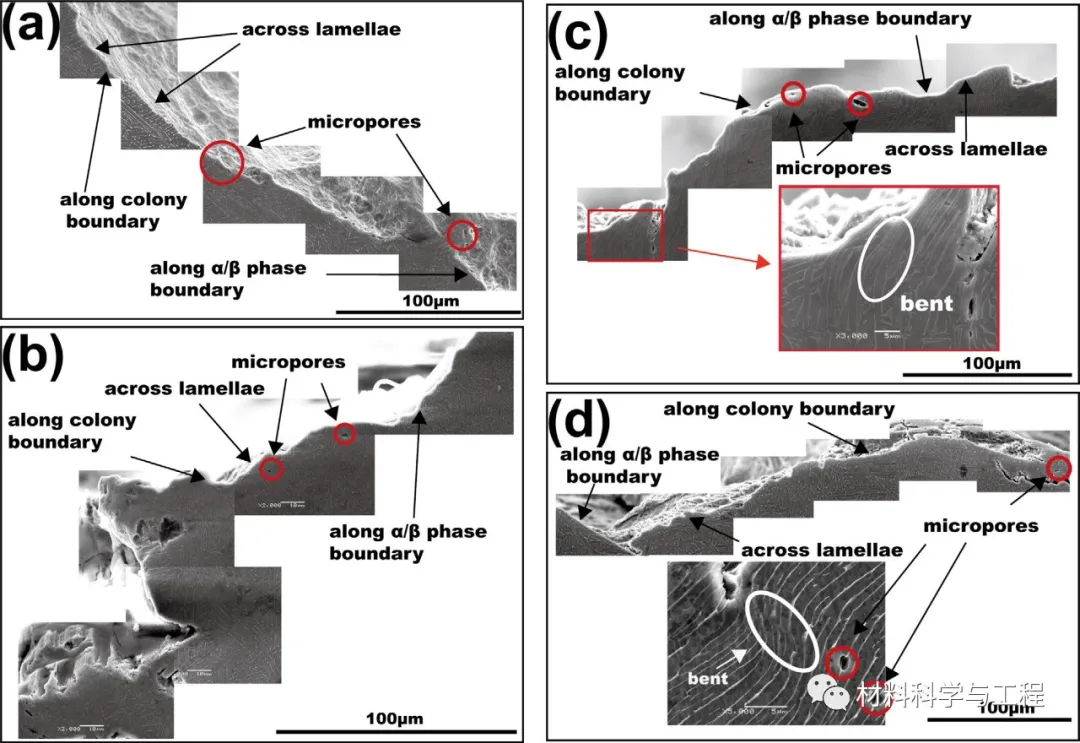

    圖4 TC4和TC4- xF合金均質(zhì)處理后的裂紋擴(kuò)展和裂紋附近的組織圖

    Fe的強(qiáng)化效果在熱加工合金中最明顯,其次是均勻化合金和水淬時(shí)效合金。在爐冷的TC4-0.5F中,由于退火時(shí)間的延長(zhǎng)和冷卻速度的降低導(dǎo)致了軟化,強(qiáng)化效果不明顯。在不同鐵添加量的條件下,裂紋擴(kuò)展路徑類(lèi)型與合金的斷裂韌性密切相關(guān),優(yōu)于其他微觀組織增韌因素。然而,對(duì)于化學(xué)成分不同、加工工藝不同的合金,高體積分?jǐn)?shù)的寬α片層是提高斷裂韌性的關(guān)鍵。

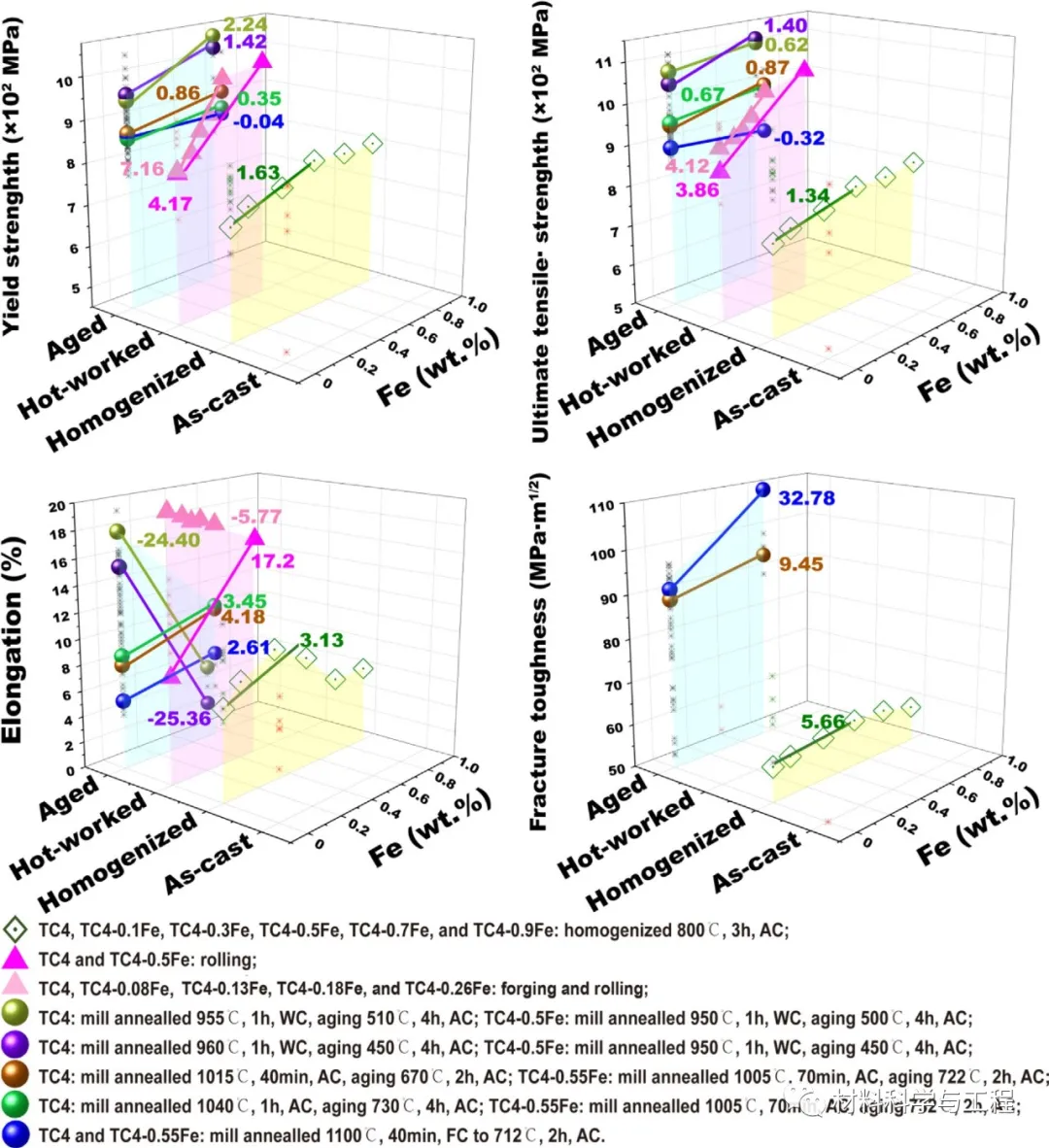

    圖5 總結(jié)了TC4和TC4- xF合金在不同熱機(jī)加工條件下的力學(xué)性能

    本文制備了含F(xiàn)e的Ti-6Al-4V合金,并對(duì)其進(jìn)行了均勻化熱處理。采用不同的表征方法,研究了鐵含量對(duì)合金組織特征和力學(xué)性能的影響。在微觀力學(xué)模型的基礎(chǔ)上,通過(guò)唯象分析,推出與屈服強(qiáng)度和斷裂韌性相關(guān)的主要微觀結(jié)構(gòu)特征。將均勻化處理合金與熱加工和時(shí)效處理合金的強(qiáng)化和增韌特性進(jìn)行了比較。本文為航空航天工業(yè)用鈦合金的鐵元素強(qiáng)化/增韌作用提供了理論基礎(chǔ)。



    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 日本在线a一区视频 | 久久久久久国产精选Av香蕉 | 亚洲制服丝袜另类中文字幕第一区 | 亚洲天堂在线播放 | 午夜麻豆国产精品 | 夜夜躁日日躁狠狠久久AV |
