多主元合金由于具有四大效應近年來引起了廣泛的關注，BCC結構的多主元合金盡管具有較高的強度，但是由于其本征脆性因此在變形能力上不及FCC結構的合金。而通過異質結構的和細小的納米尺度的短程聚集（SRC）的形成可以促進位錯的形成與開動。

哈爾濱工業大學陳瑞潤團隊研究了在Ti-V-Zr中熵合金脆性斷裂的機理和位錯反應機制，通過調控異質結構和SRC的形成，實現了BCC合金的強塑性匹配。相關論文以題為“Dual enhancement in strength and ductility of Ti-V-Zr medium entropy alloy by fracture mode transformation via a heterogeneous structure”發表在International Journal of Plasticity雜志上。

論文鏈接：

https://doi.org/10.1016/j.ijplas.2022.103505

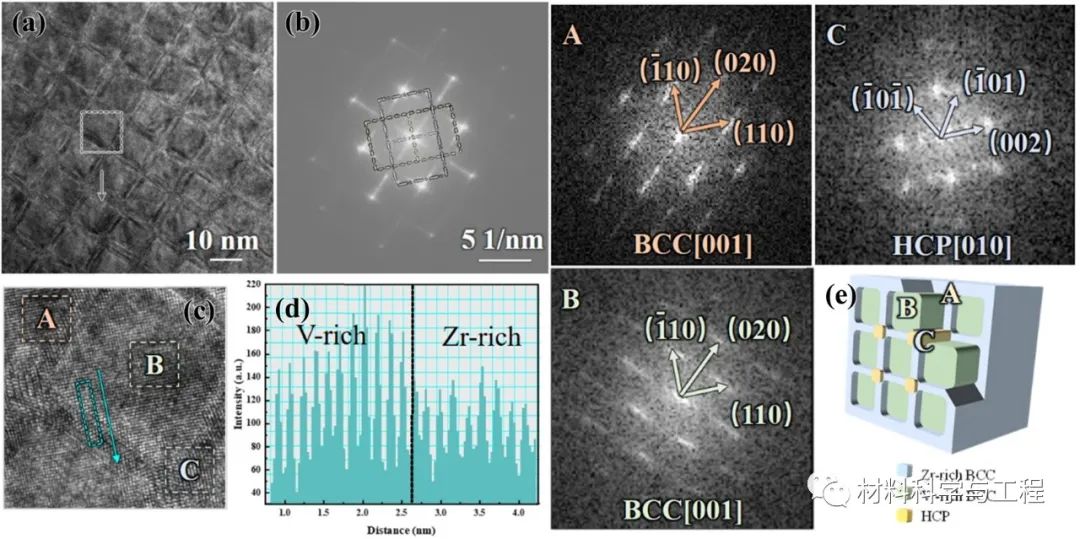

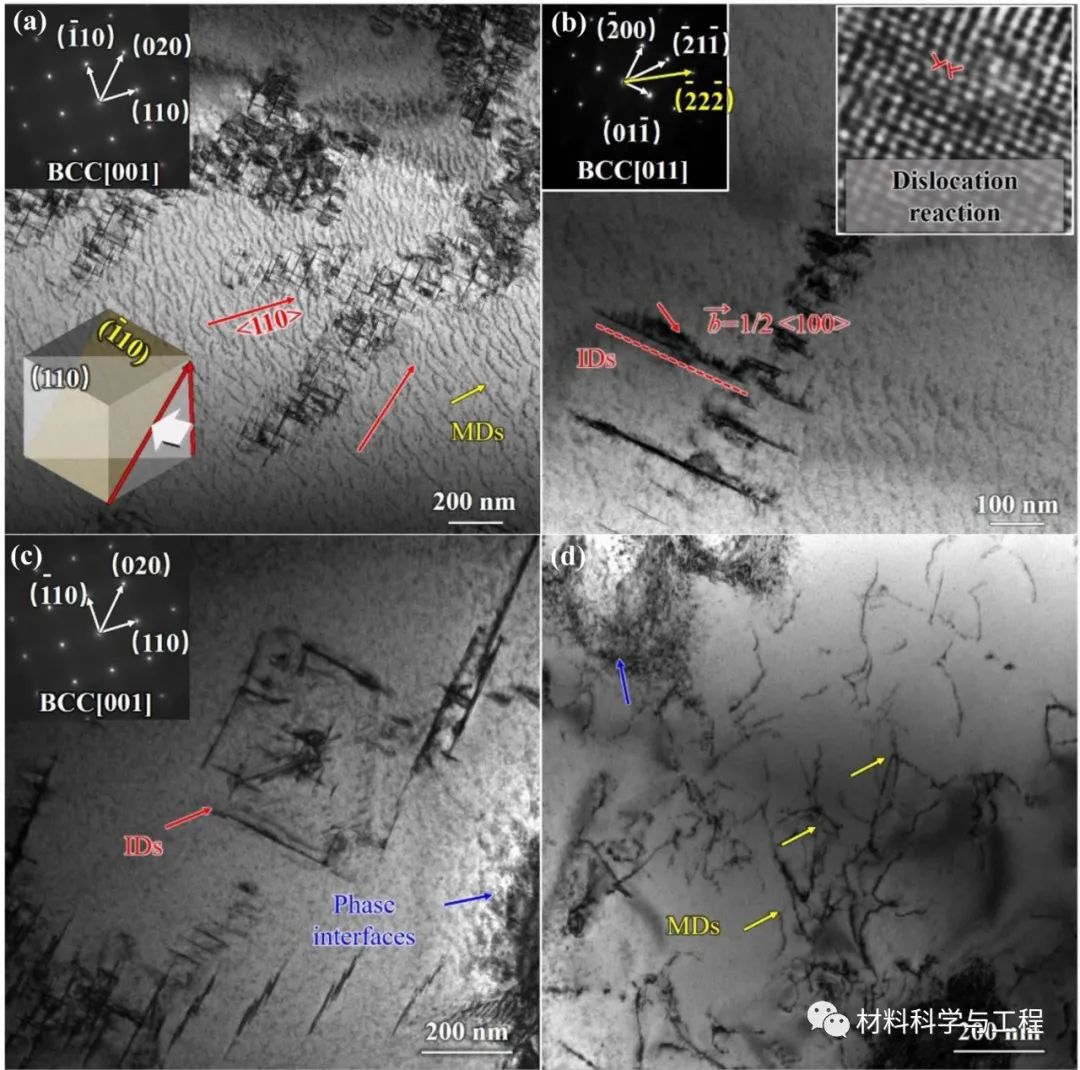

通過異質結構和SRC的形成顯著提高了Ti-V-Zr中熵合金中的位錯形成和開動的能力。于此同時共格共晶界面的產生也提供了位錯源，提高強度的同時，提高了位錯的開動能力。在合金中觀察到b=1/2<111>位錯在{110}晶面的位錯反應，并編織成網狀的結構，形成不可動位錯是引發BCC脆斷的原因。作者在宏觀的斷口分析中對解理斷裂進行觀察，通過TEM和EBSD證明了這一推論。
