<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 腐蝕頂刊《Corrosion Science》:分級析出物對細晶鎂合金腐蝕行為的影響
    2021-11-08 15:58:48 作者:材料學網 來源:材料學網 分享至:

    導讀:本文采用等通道角壓(ECAP)工藝獲得細晶鎂釓銀合金,并通過隨后的峰值時效實現嵌入細晶基體中的分層析出物。這些分級析出物由β相亞微粒、β相納米粒子、γ“相納米片和β‘相納米片組成。由于微電偶腐蝕,它們在一定程度上促進了3.5 wt% NaCl溶液中的腐蝕。然而,與鑄態合金中的析出物相比,分層析出物的空間重新分布提高了材料的耐腐蝕性能,這可能是由于形成了保護性腐蝕產物膜。


    在3.5wt%NaCl溶液中研究了具有高強度-延展性協同作用的細晶粒Mg-6Gd-2Ag(wt%)合金的微觀結構和腐蝕行為,并與鑄態合金進行了比較。得出以下結論:(1)ECAP工藝在Mg-Gd-Ag合金中誘導出細晶結構,隨后的時效帶出嵌入細晶基體中的分層析出物,其由β相亞微粒、β相納米粒子、γ”相納米片和β’相納米片組成。


    (2)ECAP GQ62的強度和延展性是AC GQ62的兩倍以上。雖然延展性略有犧牲,但ECAP&A GQ62由于Orowan強化效應的分層析出物,進一步提高了強度。


    相關研究以題“Effect of hierarchical precipitates on corrosion behavior of fine-grain magnesium-gadolinium-silver alloy”發表在Corrosion Science上。


    鏈接: https://doi.org/10.1016/j.corsci.2021.109924

    圖1 AC GQ62的顯微結構:(a,b)SEM圖像和(c,d)BF-TEM圖像(a,c)低倍率和(b,d)高倍率。

    圖2(a,b)ECAP GQ62和(c,d)ECAP&A GQ62的EBSD結果。(a,c)反極圖(IPF)和(b,d)晶粒尺寸統計。

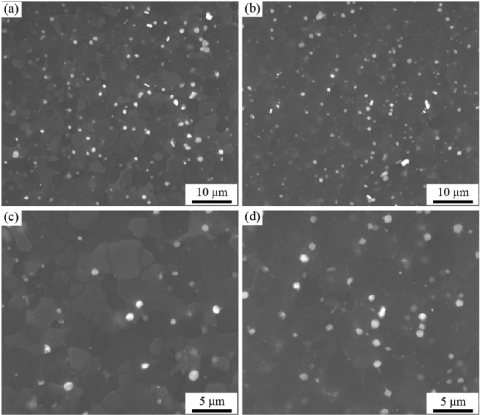

    圖3(a,c)ECAP GQ62和(b,d)ECAP&A GQ62在(a,b)低倍率和(c,d)高倍率下的SEM圖像。

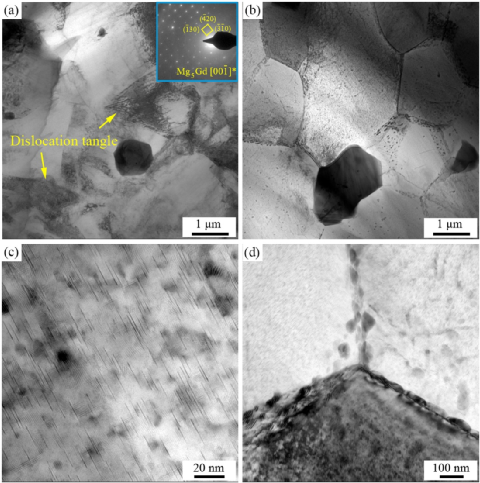

    圖4 (a)ECAP GQ62和(bd)ECAP&A GQ62的BF-TEM圖像。BF-TEM圖像顯示ECAP&A GQ62的(c)晶粒內部和(d)晶界。

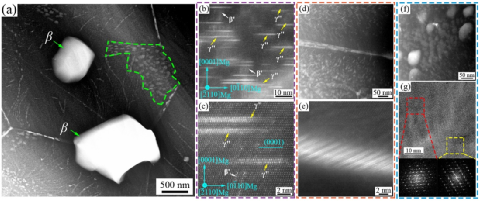

    圖5 ECAP&A GQ62析出物微觀結構的HAADF-STEM圖像:(a)低倍率。(b,c)晶粒內部析出物的高放大倍數。(d,e)晶界處析出物的高放大倍數。(f)晶界附近析出物的高放大倍數。圖(f)中大顆粒和α-Mg的高分辨率TEM圖像和FFT圖像顯示在圖(g)中。

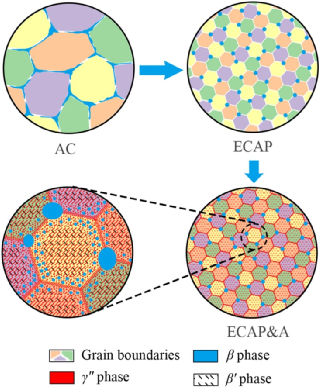

    圖6 加工過程中微觀結構演變的示意圖。

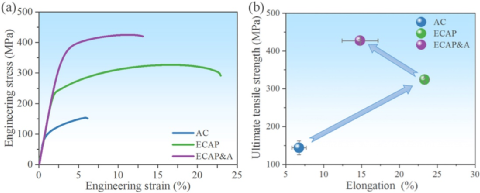

    圖7 (a)拉伸應力-應變曲線。(b)比較所有研究合金的機械性能的示意圖。

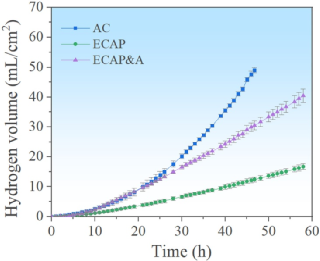

    圖8 氫的演變。

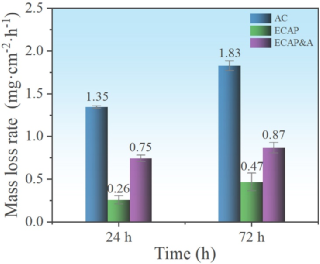

    圖9 質量損失率。

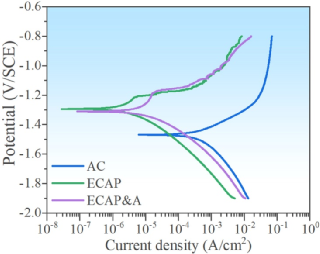

    圖10 所有研究合金在浸泡24小時后的動電位極化曲線。

    圖11 (a,d,g,j)波德阻抗圖,(b,e,h,k)波德相位角圖,和(c,f,i,l)所有研究合金在浸入(ac)2小時、(df)6小時、(gi)12小時和(jl)24小時后的奈奎斯特圖。


    (3)電化學腐蝕、質量損失和析氫測量一致表明,ECAP GQ62的耐腐蝕性最好,其次是ECAP&A GQ62,而AC GQ62的耐腐蝕性最差。分層沉淀有助于長時間浸泡形成相對完整的腐蝕產物膜,但由于微電偶腐蝕,它們可以在一定程度上加速腐蝕,使ECAP&A GQ62具有比AC GQ62更好的防腐性能。這一發現為通過分層沉淀微觀結構設計高強度、良好延展性和耐腐蝕鎂合金打開了一扇新窗口。

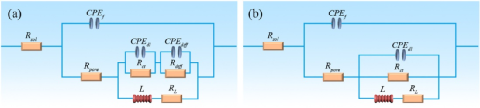

    圖12 (a)ECAP GQ62和ECAP&A GQ62和(b)AC GQ62的等效電路。

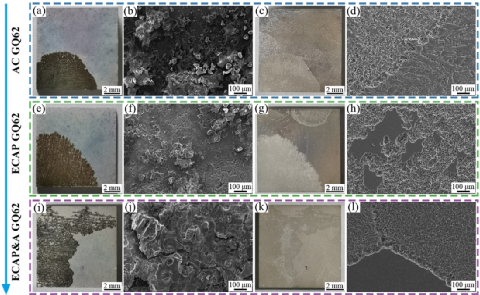

    圖13 (a-d)AC GQ62,(e-h)ECAP GQ62和(i-l)ECAP&A GQ62(a,b,e,f,i,j)的表面形貌和(c,d,g,h,k,l)沒有腐蝕浸泡2小時后的樣品。(a、c、e、g、i、k)光學圖像和(b、d、f、h、j、l)SEM圖像。

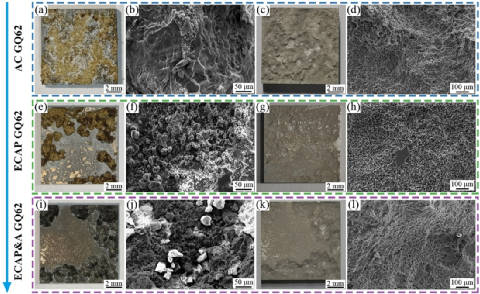

    圖14 (a-d)AC GQ62,(e-h)ECAP GQ62和(i-l)ECAP&A GQ62(a,b,e,f,i,j)的表面形貌和(c,d,g,h,k,l)無腐蝕浸泡24小時后的樣品。(a、c、e、g、i、k)光學圖像和(b、d、f、h、j、l)SEM圖像。

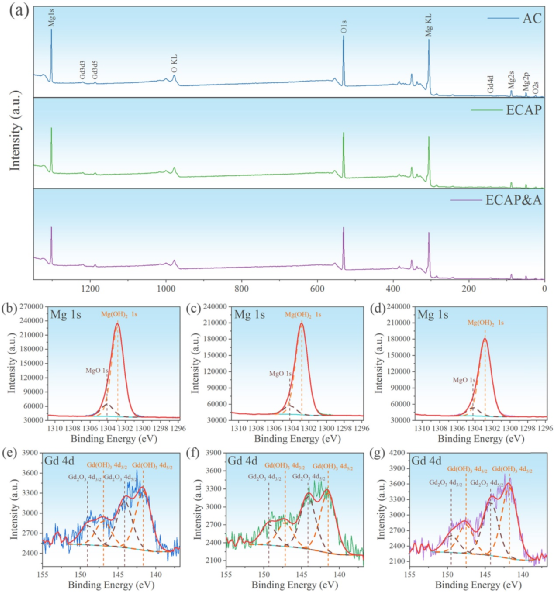

    圖15 (a)腐蝕產物的XPS測量光譜。(b,e)AC GQ62、(c,f)ECAP GQ62和(d,g)ECAP&A GQ62的(b-d)Mg 1 s和(e-g)Gd 4d的高分辨率XPS。

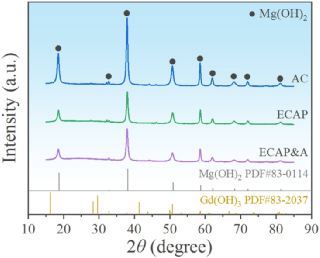

    圖16 腐蝕產物的XRD圖譜。

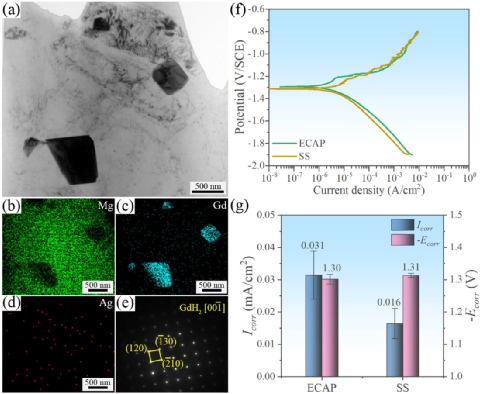

    圖17 (a)BF-TEM圖像和(bd)SSGQ62的相應EDS圖。(e)圖(a)中顆粒的SAED圖案。(f)SSGQ62浸泡24小時后的動電位極化曲線和(g)Ecorr和Icorr。ECAP GQ62的相關數據也顯示在面板(f)和(g)中以進行比較。

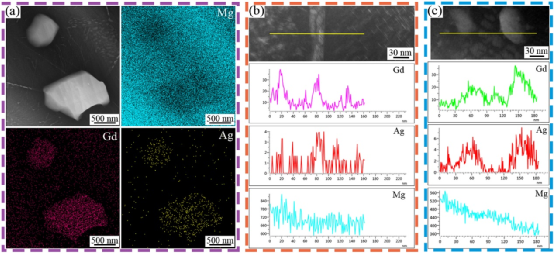

    圖18 (a)ECAP&A GQ62的HAADF-STEM圖像和相應的EDS圖。ECAP&A GQ62晶界附近的(b)晶界和(c)β相納米顆粒的線掃描。

    圖19 (a)AC GQ62、(b)ECAP GQ62和(c)ECAP&A GQ62浸泡24小時后的SEM橫截面圖像和相應的EDS圖。

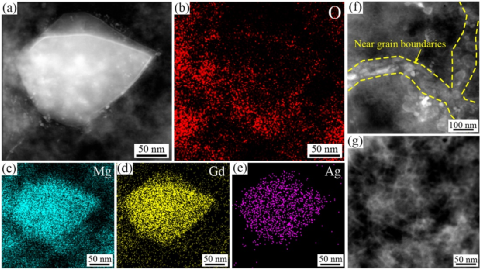

    圖20 將ECAP&A GQ62浸入3.5wt%NaCl溶液30秒后的TEM圖:(a)β粒子的HAADF-STEM圖像和(be)相應的EDS圖;(f,g)(f)晶界和(g)晶粒內部的HAADF-STEM圖像

    免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 午夜福利成年电影在线观看 | 亚洲精品福利中文字幕 | 一本久久久久久久一次 | 午夜乱理日本乱理片 | 亚洲香蕉午夜视频 | 亚洲成a人网站在线看 |
