<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. IF=26!增材制造合金引入全新面心立方相,全面提升力學性能!
    2022-12-09 13:33:19 作者:材料基 來源:材料基 分享至:



    01


    【引言】

    鈦及其合金——特別是Ti-6Al-4V——有著高強度和優異的耐腐蝕性,因此它們廣泛應用于從航空航天到生物醫學植入等關鍵應用領域。其塑性變形能力是有限的,在很大程度上由低溫α相的密排六方(HCP)結構所決定。關于Ti的面心立方 (FCC) 相是否可以在室溫下穩定存在的爭議可以追溯到幾十年前。此前研究者們普遍認為,Ti的FCC形式要么是金屬間化合物,如氫化物,要么是當鈦合金受到電子束或電離輻射時,所出現的高度局域化和缺陷穩定的亞穩態相。
    現有爭論主要集中在以間隙原子形式存在于鈦合金中的輕元素如H、C、N和O與基體Ti作用的不確定性上。眾所周知,在鈦合金中,O在低濃度時具有顯著的強化效應,而在較高濃度時,這可能很快變成脆化效應。因此,在鈦合金的常規冶金加工中,精確控制間隙元素含量是一個重要的考慮因素。金屬增材制造(AM)過程中的快速凝固、交替熱循環和熱應力造就了高度非平衡態的微觀結構,這與傳統冶金加工所遇到的情況有很大差異。AM過程中較高的熱梯度,快速的溫度變化和熱累積,再加上原材料(金屬粉末)和打印環境大大增加了引入間隙元素的可能性,并最終影響材料的強度、延展性、疲勞壽命及其他關鍵性能。最近有研究表明,此類動力學過程能夠引入間隙位置強化,有助于同時增強某些材料的強度和延展性。在這里,我們在激光粉末床打印Ti-6Al-4V的過程中,通過引入間隙態氧元素,從而導致了FCC Ti相的形成,顯著地提升了材料的力學性能。

    02


    【成果簡介】

    近日,悉尼大學廖曉舟教授(共同通訊作者),Simon Ringer教授(共同通訊作者),共同第一作者王昊,崔相遠博士,迪肯大學徐嵬教授(共同通訊作者),晁琦博士(共同第一作者),香港理工大學陳子斌博士 (共同通訊作者)與團隊成員利用透射電子顯微鏡、掃描電子顯微鏡和三維原子探針技術在激光粉末床打印的Ti-6Al-4V 中發現了固溶態氧穩定的面心立方FCC相。該FCC相被命名為C相,有著0.406 nm的晶格常數,同時與母相α' (馬氏體相)具有如下特定的取向關系:(0001)a'//{111}C, 且 //。作者發現該C 相的形成是由熱梯度、馬氏體相變引起的變形和局部O元素富集共同作用的結果,使得在高溫下可以實現從密排六方α′相到C相的原位相變。密度泛函理論計算(DFT)表明,FCC結構的八面體間隙中的氧占用在能量上優于α′相的相應位置。原位力學測試結果表明,FCC相的存在顯著提高了樣品的局部屈服強度,從只含α′相時的1.2 GPa提高到α′相和FCC相體積分數基本相等時的1.9 GPa。與此同時,塊體材料的塑性與加工硬化率都有提升。該工作為增材制造高性能鈦合金設計提供了新的途徑。
    該研究成果以“Introducing C Phase in additively manufactured Ti-6Al-4V: a new oxygen-stabilized face-centred cubic solid solution with improved mechanical properties” 為題刊登在2022年11月18日出版的Materials today上。

    03


    【圖文導讀】

    圖1:掃描電鏡數據展示增材制造鈦鋁釩合金樣品中C相體積分數隨樣品高度的變化

    a) 示意圖指出了掃描電鏡樣品和透射電鏡樣品的取樣位置。
    b) 頂層樣品的掃描電鏡電子背散射衍射相圖,主要結構為α' 馬氏體(紅色區域)。
    c) 中層樣品的掃描電鏡電子背散射衍射相圖,主要結構為α' 馬氏體與C相(即FCC相,綠色區域)。
    d) 雙相區域的投射菊池衍射相圖,主要結構為α' 馬氏體與C相。
    e) 對應的透射電鏡(TEM)明場相,插圖為對應的衍射花樣。
    圖2:對C相的透射電鏡(TEM)表征

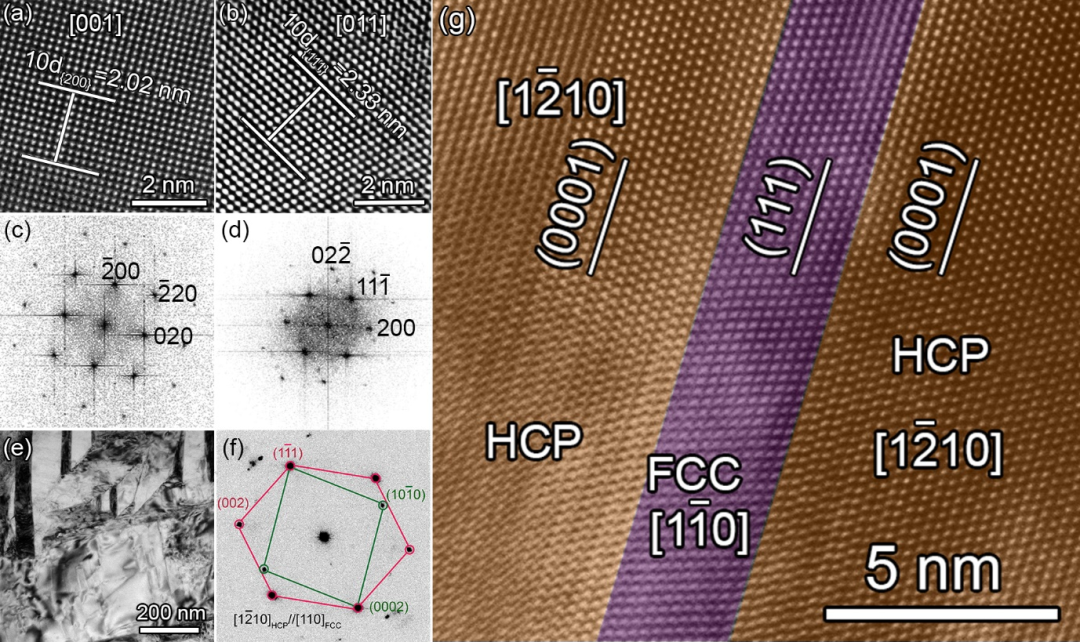

    a -b) 在[001]和[011]軸態下C相的掃描透射高角環形暗場像。
    c -d) 對應的快速傅里葉轉換倒空間點陣。
    e -f) C相與α'相的TEM明場相與對應的衍射花樣。
    g) 雙相區域的原子分辨像,表明了兩相取向關系為(0001)a'//{111}C, and //。
    圖3:對C相的元素分析

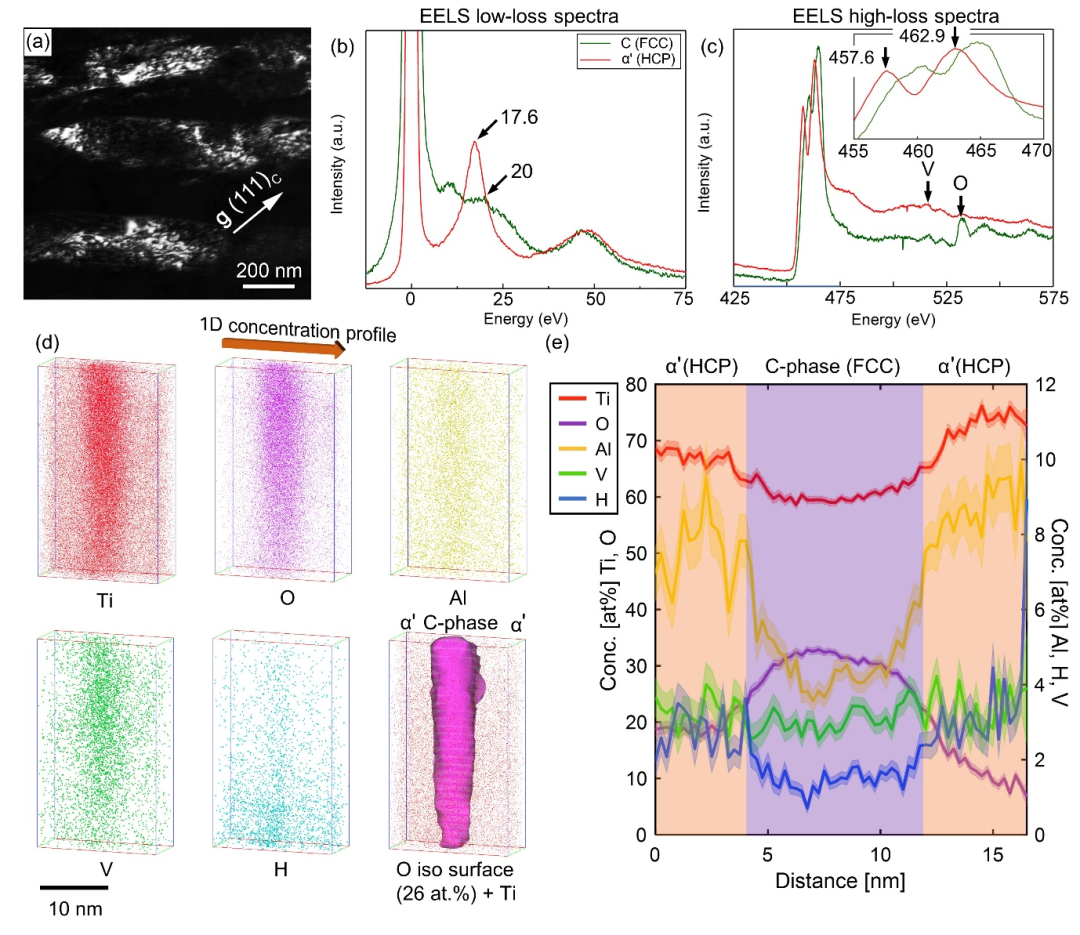

    1. a) TEM暗場相,亮襯度區域為C相。

          b -c) 該區域對應的電子能量損失譜的低能區和高能區。
          d -e) 兩相區原子探針層析,發現C相有30 at.%的氧元素富集。
    圖4:DFT計算結果

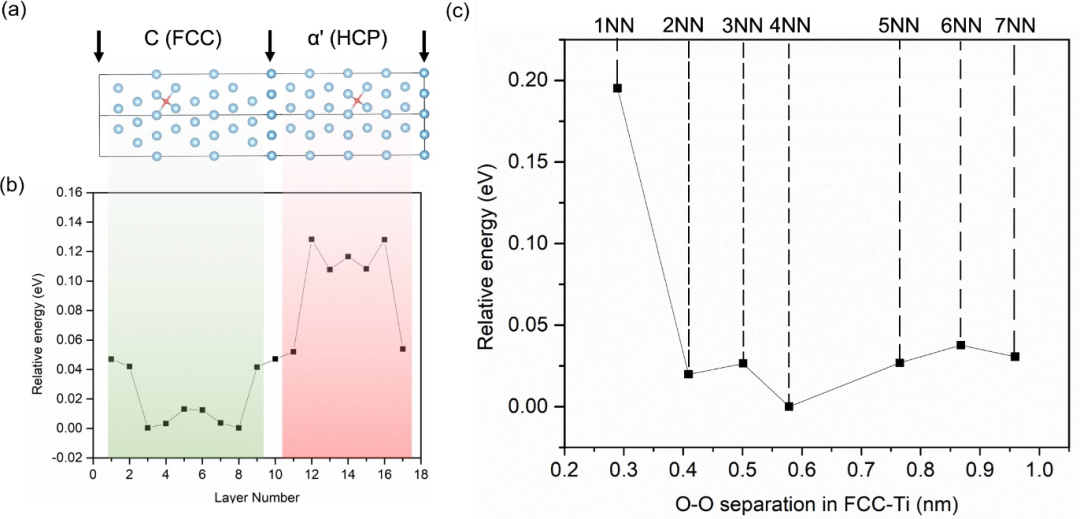

    a -b) DFT結果證實O元素在FCC結構中處于低能級態。
    c) DFT結果指出O原子之間第一近鄰能級態最高,證明了O元素在C相中是固溶強化的作用,而不是TiO金屬互化物。
    圖5:力學性能測試

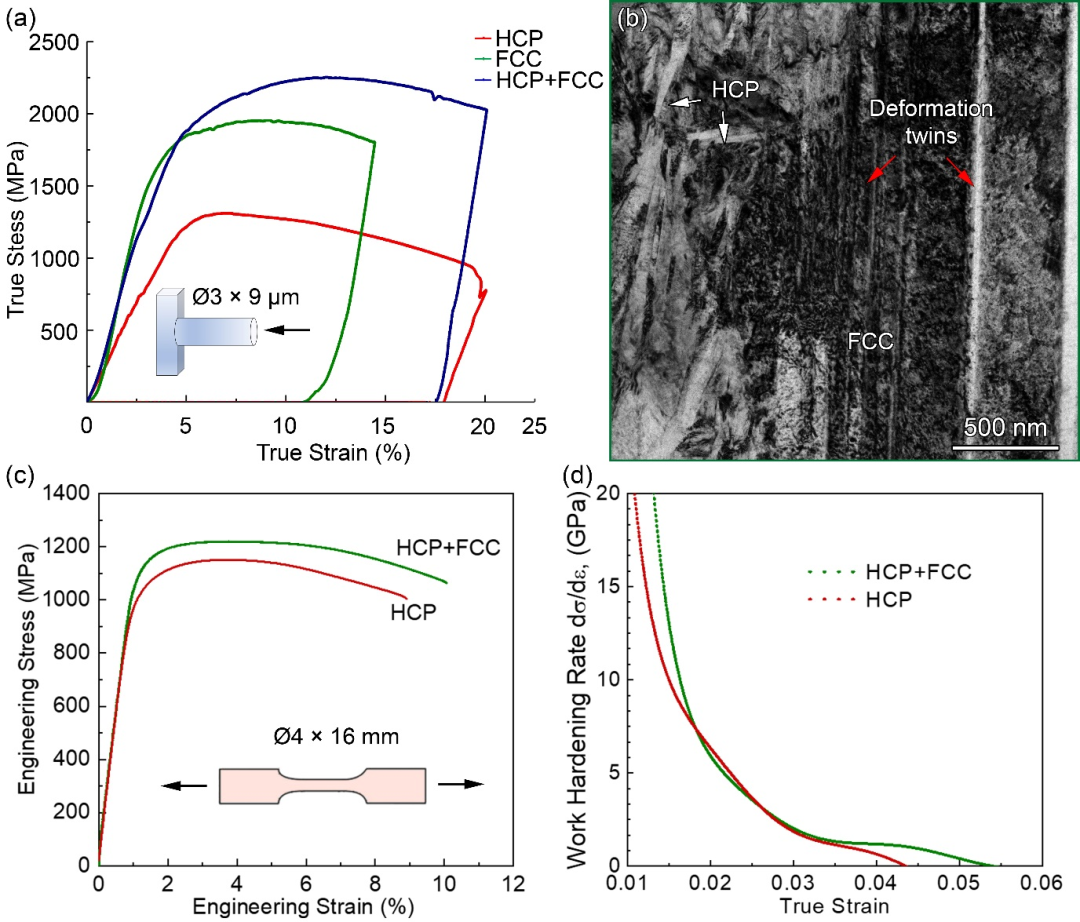

    a) 原位圓柱壓縮實驗真實應力應變曲線。
    b) 雙相圓柱變形后的TEM明場相,在C相中觀測到大量變形孿晶和高密度位錯。
    c) 塊體樣品的工程應力應變曲線對比。
    d) 塊體樣品的加工硬化率對比。

    免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 亚洲成a人片在线不卡一二三区 | 又色又爽又黄的视频日本 | 久久这里只精品99re66免费 | 色综合久久88色综合天天免费 | 在线观看视频人成福利 | 日精品一区二区三区 |
