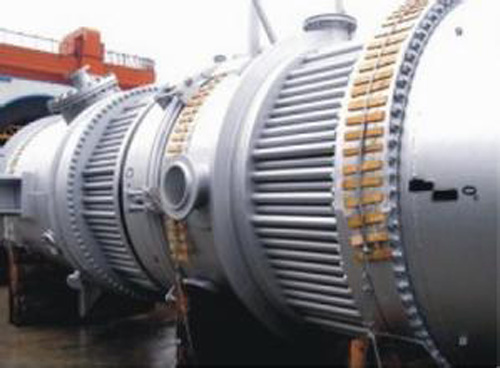

在石油、化工、電力等工業領域,換熱器作為一種常見壓力容器被廣泛使用,其中最普遍使用的為管殼式換熱器,由殼體、傳熱管束、管板、折流板( 擋板) 和管箱等部件組成.

換熱器

    在換熱器材料的選擇上,根據使用溫度及環境不同,可選用金屬、塑料、陶瓷等材料.但對于一些在高壓、強腐蝕等苛刻條件下運行的設備,國內外多使用2205 型鐵素體- 奧氏體雙相不銹鋼材料, 相比與傳統的普通奧氏體不銹鋼,其具有高強度、優良的韌性、好的焊接性及卓越的耐Cl-腐蝕性能,大大提高了換熱器的使用壽命.

    換熱管與管板連接是管殼式換熱器設計、制造中最關鍵的技術之一,也是換熱器事故發生率最多的部位,所以換熱管與管板連接處理不好可能導致?lián)Q熱器提前失效,造成停產、傷亡等.

    一、腐蝕調查

    某工程采用2205 雙相不銹鋼制作管殼式換熱器,在用脹管工藝實現管束與管板的連接時發現換熱管管壁破裂.所用換熱管為無縫鋼管,且脹管前使用內窺鏡檢查并沒有發現裂縫存在.本此調查針對脹管工藝后失效的換熱管,利用金相顯微鏡、掃描電子顯微鏡( SEM) 、能譜( EDS) 以及電子背散射衍射( EBSD) 技術分析裂縫附近軸向及徑向的微觀組織結構,確定2205 型雙相不銹鋼換熱管脹管破裂的原因,通過有針對性的控制來消除失效換熱器流入市場的安全隱患,避免經濟損失.

    二、 試驗過程與結果

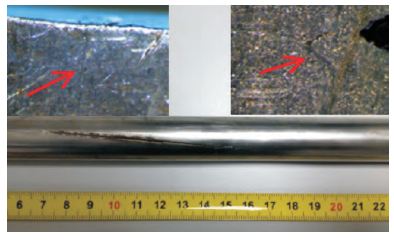

    1、 宏觀觀察破裂換熱管為2205 雙相不銹鋼管,外徑20 mm,壁厚2 mm,管壁開裂.定義靠近裂紋端的不銹鋼管口為卷尺0 mm 位置,70 ~ 150 mm 處的長裂紋最為明顯( 圖1) .宏觀上觀察裂紋并非直線型,而是螺旋型.用體式顯微鏡沿不銹鋼管檢查,發現換熱管0 mm 位置有小裂紋且未貫穿,650 mm位置仍可以看見微小的裂紋,且裂紋從0~ 650 mm 位置從未間斷,但僅在70 ~ 150 mm 位置裂紋貫穿管壁,其余位置為非貫穿性裂紋.

  不銹鋼換熱管開裂照片

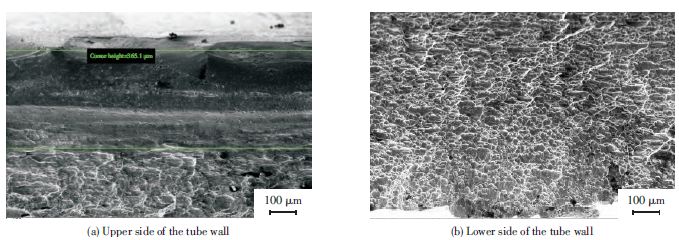

    2、從斷口分析來看,距離不銹鋼管外壁約365靘 區域斷口形貌比較光滑,可能是時間較長氧化所致,未見明顯的斷裂特征.而距離管外表面大于365 靘 區域有明顯韌窩,為韌性斷裂,管壁內側韌窩的方向一致向下,為脹管撕裂所致.從不銹鋼的斷口組織可以推斷,外側管壁日久氧化為先開裂的區域,而中部和內側為后斷裂區域.

斷口

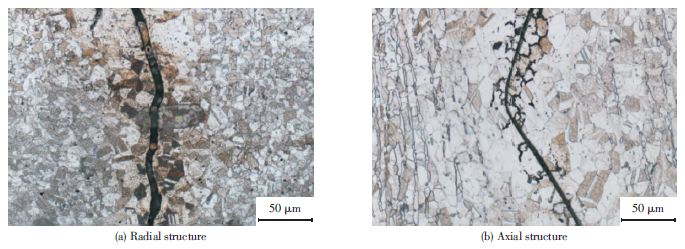

    3、從金相組織及相分析的結果來看,表面裂紋附近的組織異常.一方面裂紋處的晶粒粗大,并且未隨著鋼管生產過程中的冷軋工藝變成長條狀,另一方面,根據EBSD 的結果可知其裂紋附近基本為單相的奧氏體組織,而正常的雙相鋼組織鐵素體和奧氏體是均勻分布的.從貫穿性斷裂的徑向金相組織來看,靠?jī)?nèi)壁部分雖然晶粒受到拉伸作用明顯變形,但可看出其為正常的雙相組織.

 金相組織

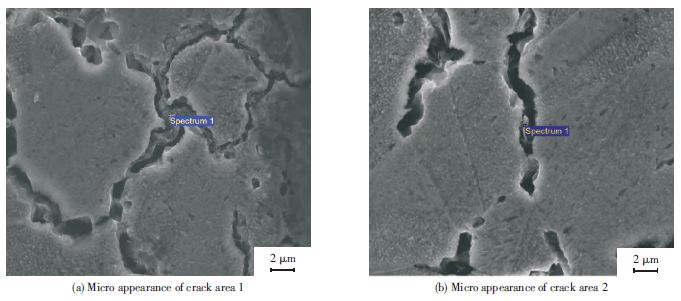

    由此可見不銹鋼裂紋源位于表面奧氏體帶狀區域,管壁中部和內側由于組織正常有良好的塑性,在脹管受力時屈服變形,最終斷裂.從SEM 及EDS 的分析結果來看,裂紋貫穿帶狀粗大奧氏體晶區.EDS 半定量結果表明,裂紋附近的粗大奧氏體區域N 元素的含量較高,為0. 45%,而在雙相區N 元素的含量為0. 19%,過渡區域中N 元素含量呈遞減趨勢.其他元素含量在各區域內變化較小.在雙相不銹鋼中,N 是強烈奧氏體化元素,奧氏體化作用是Ni 的30 倍,隨著N 含量增加,鐵素體體積分?jǐn)?shù)逐漸減小,奧氏體體積分?jǐn)?shù)逐漸增多,且尺寸增大,奧氏體形貌從長條狀變成了近球形狀.裂紋附近粗大的奧氏體帶狀區的塑性和強度較之正常雙相鋼組織差,晶界有富Cr 的硬脆相生成必然使得材料的塑性和強度進一步惡化,使得在不銹鋼管冷加工過程中出現微裂紋.

微裂紋

    三、結論及原因分析

    (1)雙相不銹鋼管在脹管前已存在微裂紋.

    原因分析:未脹管之前此不銹鋼管可能在冶煉和鑄造過程中由于微區成分不均勻而形成了粗大晶粒的奧氏體單相帶狀區,并存在硬脆的富Cr片狀物析出,因此鋼管表面異常組織區域塑性很差,在鋼管加工過程中鋼管表面受力導致微裂紋的產生.由于異常組織僅在鋼管表面奧氏體帶向下約365μm的區域,此區域下方為正常組織,塑性較好,使得不銹鋼管冷加工處理完成后并未形成貫穿性的裂紋.而換熱器制造廠在使用此鋼管制作換熱器時,液壓脹管工藝使得原本均勻受力不銹鋼管在微裂紋尖端應力集中,導致鋼管破裂.

    抑制措施:生產企業通過滲透檢測表面微裂紋,可提前消除部分隱患.此外,企業在脹管連接工藝后,還利用內窺鏡再進行檢查,并通過高于使用壓力的水壓試驗進行可靠性試驗,避免失效換熱器流入市場而導致的安全和經濟問題.

    (2) 雙相不銹鋼管由于N 元素偏析形成粗大奧氏體帶狀區,并在晶界處有片狀富Cr 相析出,使得鋼管局部塑性變差,導致鋼管在加工過程中產生微裂紋.

    抑制措施:在電連接器生產過程中應嚴格控制接觸體表面氧化程度、酸洗程度及Cl - 的殘留,保證鍍層致密、無孔洞和裂紋.
