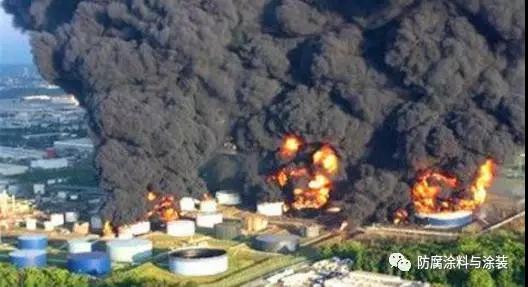

石油、化工儲(chǔ)罐內(nèi)為什么要用導(dǎo)靜電涂層，可能很多人知其然不知其所以然，先看個(gè)案例吧……1989年黃島油庫爆炸事故，發(fā)生于1989年8月12日中國石油總公司管道局勝利輸油公司位于山東省青島市黃島油庫的特大火災(zāi)爆炸事故，率先爆炸的為5號(hào)罐為2.3萬立方米的半地下混凝土油罐。該起事故共19人死亡，100多人受傷，直接經(jīng)濟(jì)損失3540萬元人民幣，還造成了膠州灣歷史上最嚴(yán)重的海洋污染。

    事故后，中國國務(wù)院認(rèn)為事故直接原因是黃島油庫的非金屬油罐本身存在不足，遭到雷電擊中引發(fā)爆炸。同時(shí)認(rèn)為，油庫設(shè)計(jì)布局不合理；選材不當(dāng)；忽視安全防護(hù)尤其是缺乏避雷針；管理不當(dāng)從而造成消防設(shè)備失靈延誤滅火時(shí)機(jī)；未對(duì)之前的小型事故引起足夠重視并加以整改等等都是造成此次事故的深層次原因所在。

    這次事故雖說與導(dǎo)不導(dǎo)靜電防腐涂層沒有直接關(guān)系，但它導(dǎo)致了各界對(duì)儲(chǔ)罐安全的高度重視。

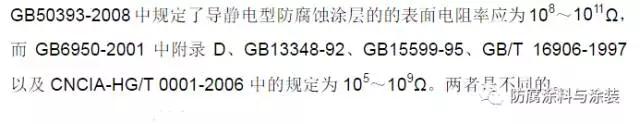

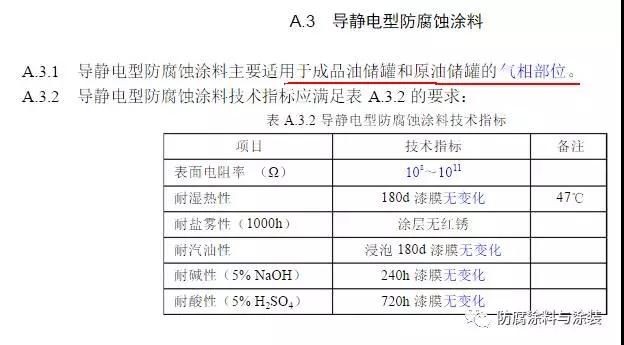

    GB50393—2008鋼質(zhì)石油儲(chǔ)罐防腐蝕工程技術(shù)規(guī)范中對(duì)導(dǎo)靜電防腐涂料這樣要求：

    易燃油品、化學(xué)品等在裝料和放料過程中，與罐體產(chǎn)生相對(duì)運(yùn)動(dòng)，會(huì)使罐體內(nèi)壁的靜電壓升高。易燃油品在流動(dòng)、過濾、混合、噴霧、噴射、沖洗、加注和晃動(dòng)等過程中都會(huì)有靜電產(chǎn)生，若不使用導(dǎo)靜電涂料，由于靜電荷產(chǎn)生的速度高于泄漏速度，也會(huì)積累靜電荷。當(dāng)積累的靜電荷放電的能量大于可燃混合物的最小引燃能，并且在放電間隙中油品蒸汽和空氣混合物處于爆炸極限范圍時(shí)，將產(chǎn)生燃燒和爆炸，其后果簡(jiǎn)史十分嚴(yán)重的。

    若使用導(dǎo)靜電涂料，則在油品運(yùn)動(dòng)中產(chǎn)生的靜電會(huì)通過導(dǎo)靜電涂料傳遞到油罐壁，油罐壁接地，從而消除由于靜電可能引起的爆炸事故。

    然而，并非油罐所有部位都采用導(dǎo)靜電涂料，應(yīng)根據(jù)鋼質(zhì)石油儲(chǔ)罐的不同情況（鋼材材質(zhì)、存儲(chǔ)介質(zhì)、溫度、部位、外部環(huán)境等）分別采取合理的涂層保護(hù)方案。

    如：原油儲(chǔ)罐內(nèi)底板和油水分界線以下的內(nèi)壁板應(yīng)采用絕緣型防腐蝕涂層；浮頂罐鋼制浮頂?shù)妆砻婧透№斖鈧?cè)壁應(yīng)采用耐油的導(dǎo)靜電防腐蝕涂層；拱頂罐內(nèi)壁頂部應(yīng)采用導(dǎo)靜電防腐蝕涂層，可見石油儲(chǔ)罐防腐是個(gè)技術(shù)含量較高的工程。

    儲(chǔ)油罐各部位防腐措施

    罐內(nèi)壁底部（水相區(qū)）

    原油儲(chǔ)罐內(nèi)部的腐蝕比較復(fù)雜，儲(chǔ)油罐的罐底區(qū)和底部的罐壁與油析水的接觸較大，油罐的底部會(huì)不同程度的被滯留油析水腐蝕。由于油的種類不同，油品的析出水就可能會(huì)呈現(xiàn)酸性或堿性不等。

    析出水的腐蝕作用使得儲(chǔ)油罐的鋼材嚴(yán)重受損，因此呈現(xiàn)出大大小小的潰瘍狀坑點(diǎn)，嚴(yán)重情況下還有可能形成罐壁穿孔，從而導(dǎo)致油泄漏。因此儲(chǔ)油罐的底部?jī)?nèi)壁是腐蝕情況最嚴(yán)重的部位。

    涂料選用：

    原油儲(chǔ)罐內(nèi)底板和油水分界線以下的內(nèi)壁板應(yīng)采用絕緣型防腐蝕涂層；選擇屏蔽抗?jié)B透性非常好的涂料，防止油罐內(nèi)的介質(zhì)滲透造成涂層下的腐蝕。

    油罐壁區(qū)（油相區(qū)）

    油罐的罐壁直接與油品接觸，油品中含有水或者其他種類的酸或堿鹽等電解質(zhì)，從而導(dǎo)致電化學(xué)腐蝕的發(fā)生，尤其是與油水和油氣的交界面相接觸的罐壁，大多會(huì)因?yàn)楦g呈現(xiàn)出均勻狀的小點(diǎn)，罐壁區(qū)的腐蝕相對(duì)于內(nèi)壁底部腐蝕較輕。

    涂料選用：

    選擇導(dǎo)靜電涂料，能夠有效的阻止靜電的聚集，從而很大程度上保證了油品的安全。消除由于靜電引起的安全隱患。要選擇對(duì)鋼材無損害的材料，以免防止發(fā)生涂料腐蝕鋼材的現(xiàn)象。選擇的涂料還要保證對(duì)油的品質(zhì)無損害，不會(huì)污染油質(zhì)。

    油罐頂區(qū)

    儲(chǔ)油罐的罐頂部雖然不會(huì)直接與油品接觸，但是會(huì)受到氧氣水汽以及硫化氫等氣體的嚴(yán)重腐蝕，腐蝕的程度比罐壁區(qū)還要嚴(yán)重，但相對(duì)于油罐的底部腐蝕較輕。

    涂料選用：

    選擇導(dǎo)靜電涂料，能夠有效的阻止靜電的聚集，從而很大程度上保證了油品的安全。消除由于靜電引起的安全隱患。選擇的涂料還要保證對(duì)油的品質(zhì)無損害，不會(huì)污染油質(zhì)。

    油罐外壁（罐壁及灌頂外壁）

    儲(chǔ)油罐外壁的腐蝕情況要看儲(chǔ)油罐所處的環(huán)境，當(dāng)有戶外的陽光照射下腐蝕的環(huán)境越嚴(yán)重，儲(chǔ)油罐相應(yīng)的腐蝕情況也就越嚴(yán)重。

    如果儲(chǔ)油罐在海邊就會(huì)被海邊的海洋大汽所腐蝕。如果是在煉油廠的儲(chǔ)油罐，就會(huì)有化工大氣的腐蝕。

    涂料選用：

    一般油罐外壁底漆應(yīng)具有優(yōu)良的防銹性能，選擇富鋅底漆作為復(fù)合體系的底層是最普片的，而云母或鱗片涂料作中間層，采用丙烯酸面漆或丙烯酸聚氨酯面漆作為面層，現(xiàn)也有部分用隔熱保溫涂料作為油罐面漆層。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
