{首页主词},&

一起聚脲防腐施工失敗案例分析

2018-07-31 12:51:08 作者：本網整理來源：51防腐蝕論壇網友分享至：

科技：

以下是小弟項目上水箱防腐層剝離后的照片，聚脲層出現龜裂（基本上碎了）、分層等現象，各層之間的結合非常之差，面漆和聚脲層完全剝離。請大家幫忙分析一下原因。非常感謝！首先可以肯定的是，基底處理不合格。目前所知，施工環境25度，濕度85%（平均），涂層厚度上限2mm。其他的還在了解中。

分層現象嚴重

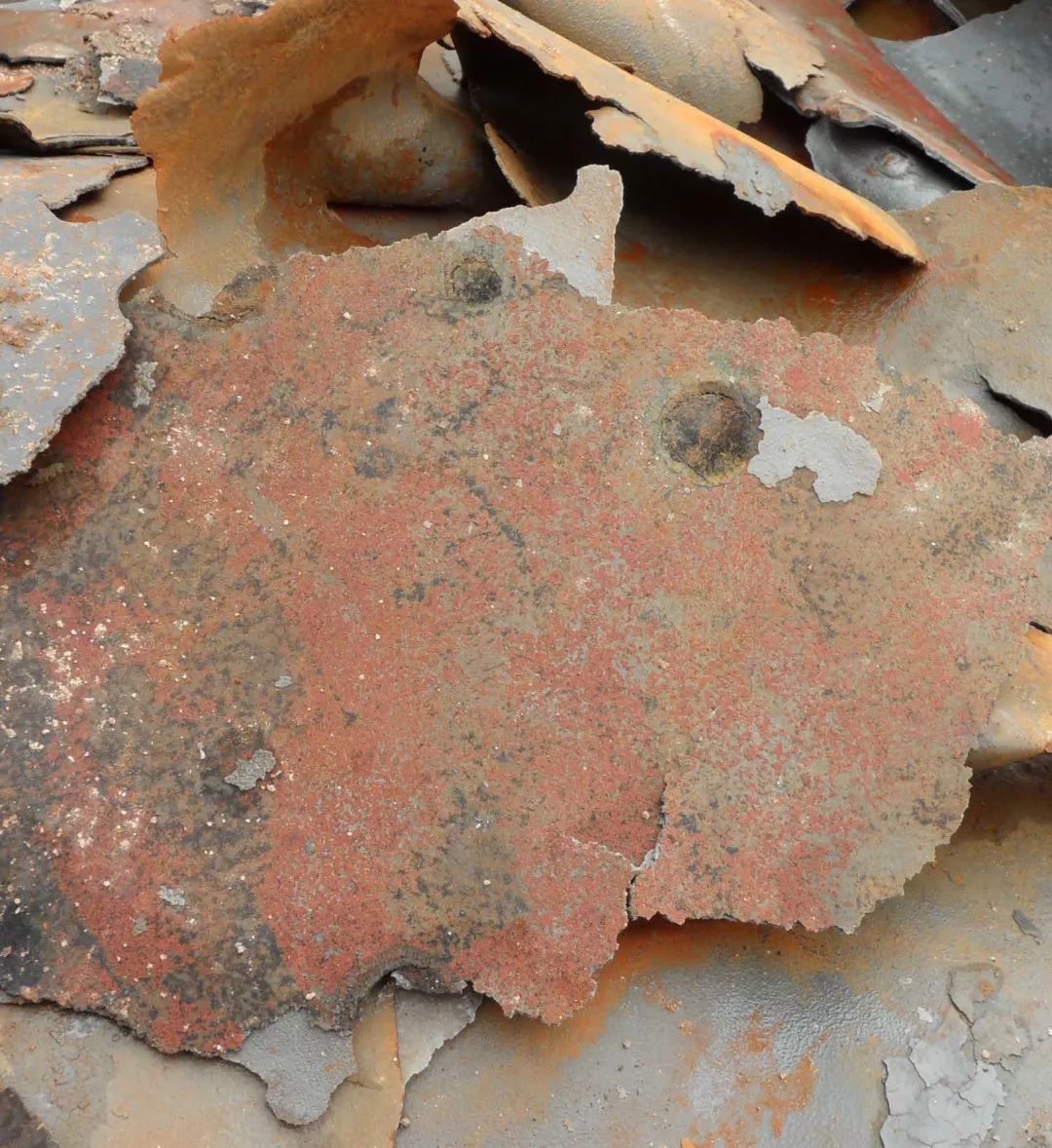

底漆涂覆特寫

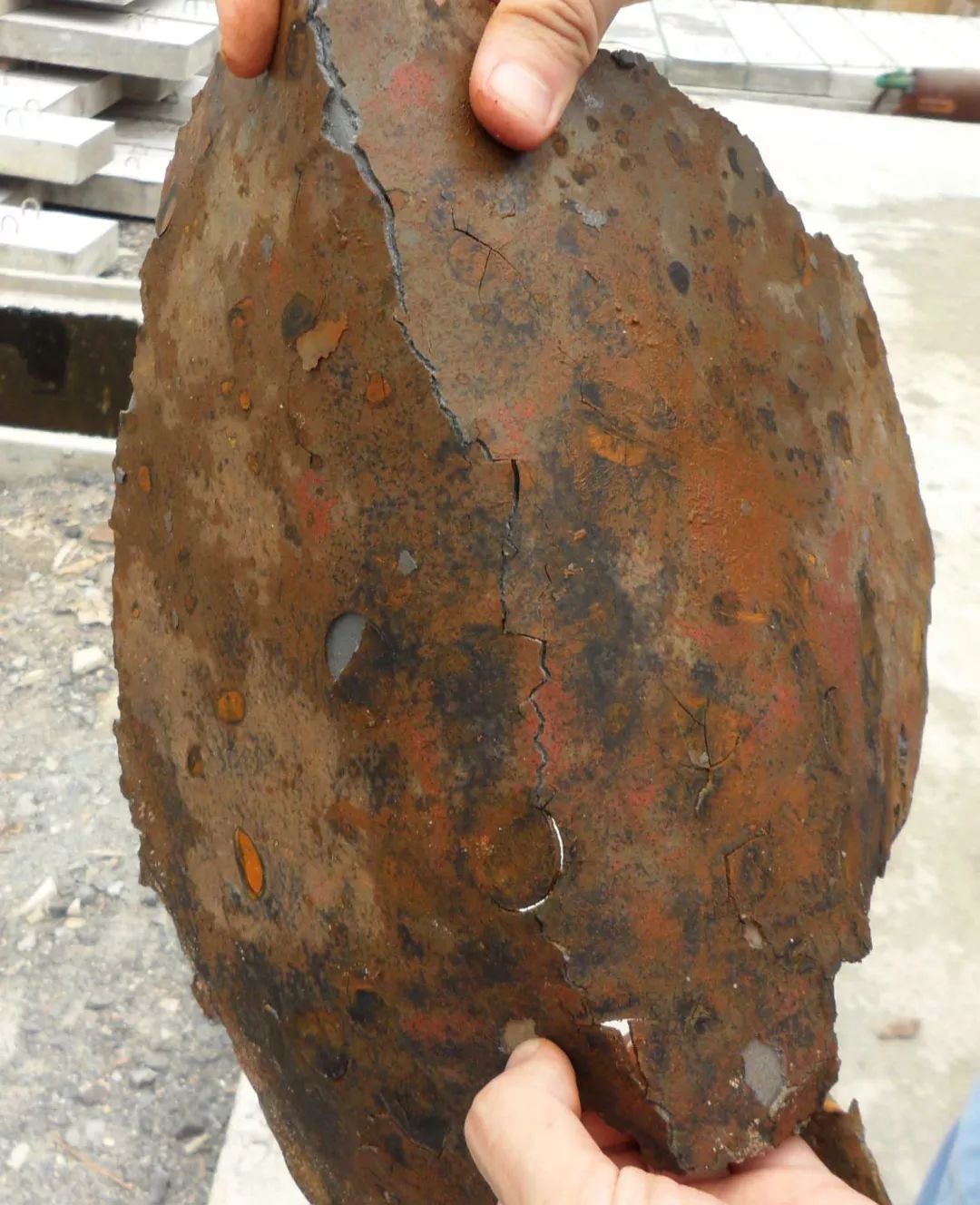

聚脲層龜裂（碎了）

ljchb：

底漆是用的什么種類的涂料？聚脲也分型號，你選擇的是什么型號，涂層的厚度上限是多少？表面處理的方式和等級是什么？從底漆的圖片上看，似乎有鐵銹，水箱是碳鋼做的嗎？龜裂首先讓人想到涂層厚度過厚。而附著力則看選用的涂料（底漆、中間漆、面漆）之間是否配套，表面處理是否徹底或嚴格，施工時現場環境是否受到控制。如果聚脲很脆的話，那配料比例也要查一下是否符合要求。

jungang99：

從圖片上看不清楚分層發生在面漆與聚脲之間還是聚脲涂層內部，個人覺得有以下幾點：

1. 聚脲涂層做面漆之前，有沒有做配套實驗？這個是在施工前就該考慮的問題；2. 聚脲涂層通常柔韌性是很好的，不應該在稍微折彎的情況下即發生斷裂，同一批聚脲有施工成功的么？

42341506：

很顯然，我覺得三種原因，一、基層處理時候沒有處理好，銹沒有除凈。二、再就是環境，基層處理好了，但是基層表面潮濕。三、底涂沒有徹底干透就做下一道工序了……我們做玻璃鱗片底涂沒有干透就刮玻璃鱗片了，誰知道大面積脫落……kiss6976：

脫落，就是附著力的問題，還有底材處理的問題，如果表面臟或者很光滑的情況下，容易產生脫落，但是看到你的圖片，有兩種可能性，第一，濕度較大的情況下做的油漆，第二，表面處理不到位。尤其是油漆復涂的時候，第一是濕度，第二就要看復涂間隔了，第三表面是否清潔。這幾點很重要。

wiwa：

1.表面處理不到位如粗糙度。2.環境濕度大3.不知道您用的是什么牌的聚脲，有的公司的聚脲產品不適合做底漆的。

淬瓦：

在涂料配套是OK的前提下，你應該反思是不是施工過程出現了問題。從圖片上看從底漆、中間漆到面漆都有出現問題，查下施工記錄是否天氣原因，或者說工人有沒有搞錯了油漆配套。個人感覺應該是現場檢測員沒有控制好現場。

防腐-師太：

由圖及樓主所述，估計有幾大原因：
