{首页主词},&

npj: 高熵合金—基于第一性原理的屈服強度預(yù)測

2019-03-11 16:11:22 作者：本網(wǎng)整理來源：知社學(xué)術(shù)圈分享至：

高熵合金（HEAs）是一類隨機合金，一般由5種或5種以上的元素組成，各種元素的比例接近于等組分，通常能表現(xiàn)出非常優(yōu)異的力學(xué)性能。由于HEAs具有高維度的組分空間，并且對于合金的組分沒有明顯的物理限制，所以高熵合金擁有巨大的優(yōu)化空間，以提高一種或多種材料屬性（例如力學(xué)屬性里的屈服強度，極限強度，塑性，等等）。但這為指導(dǎo)新型多組分貴金屬HEAs的設(shè)計、預(yù)測其屈服強度帶來了挑戰(zhàn)。

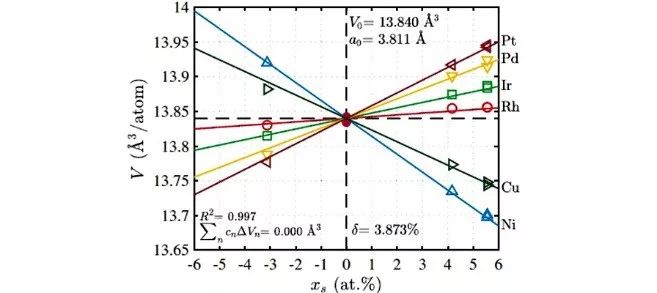

來自瑞士聯(lián)邦理工學(xué)院洛桑分校（EPFL）多尺度力學(xué)模擬實驗室（LAMMM）以及國家計算設(shè)計和新材料發(fā)現(xiàn)中心（NCCR MARVEL）的尹冰輪?博士后和William Curtin教授，提出了一種通用的方法。根據(jù)新近提出的溶質(zhì)強化模型理論，利用第一性原理（密度泛函理論，DFT）計算出模型所需要的材料基本屬性，然后通過模型理論可以預(yù)測出任何隨機合金（包括高熵合金）的屈服強度。在這里，所需要計算的材料基本屬性都在DFT的計算能力范圍之內(nèi)，可以保證計算結(jié)果的準(zhǔn)確性。DFT計算的物理量包括隨機合金中各種元素的平均錯配體積、合金晶格常數(shù)、彈性常數(shù)和穩(wěn)定的堆垛層錯能。對于貴金屬HEAs體系RhIrPdPtNiCu，該方法預(yù)測的屈服強度583 MPa與實驗測得的強度527 MPa相當(dāng)接近。同時他們還評估了該方法的不確定性，也評估了多種掃描組分空間的方案，以優(yōu)化材料性能（尋找最高屈服強度的組分）。該研究可以不依賴于任何擬合參數(shù)，而實現(xiàn)屈服強度的預(yù)測；在沒有任何實驗輸入的情況下，所建立的合金成分與屈服強度之間的定量聯(lián)系，可以用于探索新的、有潛力的、高強度高熵合金，并為高強度合金的“計算指導(dǎo)設(shè)計”提供了重要途徑。

該文近期發(fā)表于npj Computational Materials 5: 14 (2019)，英文標(biāo)題與摘要如下。

First-principles-based prediction of yield strength in the RhIrPdPtNiCu high-entropy alloy

Binglun Yin & William A. Curtin

Abstract High-entropy alloys are random alloys with five or more components, often near equi-composition, that often exhibit excellent mechanical properties. Guiding the design of new materials across the wide composition space requires an ability to compute necessary underlying material parameters via ab initio methods. Here, density functional theory is used to compute the elemental misfit volumes, alloy lattice constant, elastic constants, and stable stacking fault energy in the fcc noble metal RhIrPdPtNiCu. These properties are then used in a recent theory for the temperature and strain-rate dependent yield strength. The parameter-free prediction of 583 MPa is in excellent agreement with the measured value of 527 MPa. This quantitative connection between alloy composition and yield strength, without any experimental input, motivates this general density functional theory-based methodological path for exploring new potential high-strength high-entropy alloys, in this and other alloy classes, with the chemical accuracy of first-principles methods.
