傳統(tǒng)合金體系以1種金屬元素為主，通過添加少量其他不同元素而形成不同類型的合金，目前已開發(fā)應用的有以鋁為主的鋁合金、以鎂為主的鎂合金、以鈦為主的鈦合金等。隨著合金研究的深入，有學者研發(fā)了以1~2種金屬元素為基礎的二元基金屬間化合物合金或新型非晶合金。然而它們均采用傳統(tǒng)合金的設計理念，通過添加特定的少量合金元素來改善性能，而合金元素種類過多會生成很多化合物尤其是脆性金屬間化合物，引起合金脆性增加，使合金向多元方向發(fā)展受限？因而合金元素種類越少越好，而元素少又會導致合金所需性能的降低，合金元素種類及比例設計與合金性能的良好兼容顯得特別重要。

    1995年，葉均蔚等突破材料設計的傳統(tǒng)理念，在非晶合金基礎上提出了新的合金設計理念，稱之為多主元高熵合金（High Entropy Alloys,HEAs）。高熵合金是由5種以上元素組元按照等原子比或近等原子比合金化，一般形成固溶體的一類混合熵較高的合金。由于具有熱力學上的高熵效應、結(jié)構(gòu)上的晶格畸變效應、動力學上的遲滯擴散效應、性能上的雞尾酒效應,容易獲得熱穩(wěn)定性高的固溶體相和納米結(jié)構(gòu)甚至非晶結(jié)構(gòu)，高熵合金具有高強度、高硬度、高耐磨性、高抗氧化性、高耐腐蝕性等傳統(tǒng)合金所不能同時具備的優(yōu)異性能，成為近些年來最有發(fā)展?jié)摿Φ?大熱點之一，具有很高的學術研究價值。

    文章根據(jù)當前高熵合金研究進展，對高熵合金種類進行了劃分，總結(jié)了合金元素的選取原則和制備方法，綜述了高熵合金的研究機構(gòu)、研究形式、研究內(nèi)容，展望了高熵合金的應用前景，提出了高熵合金研究的科學問題，并針對科學問題給出了相應解決方案。

    1 高熵合金分類

    1.1 金屬類高熵合金

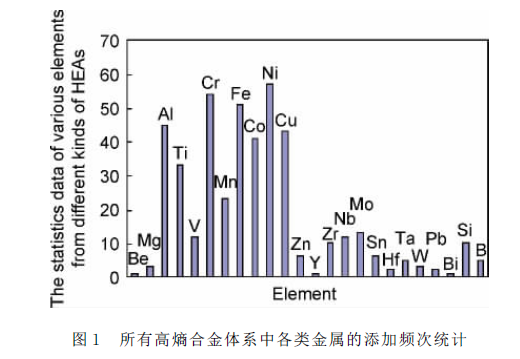

    根據(jù)當前研究進展，用于制備金屬類高熵合金的金屬主要包括第3周期的Mg,Al;第4周期的Ti,V,Cr,Mn,Fe,Co,Ni,Cu,Zn;第5周期的Zr,Nb,Mo,Sn;第6周期的Hf,Ta,W,Pb,另外還有類金屬元素Si,B等。根據(jù)這些元素不同特點，按照不同配比形成具有“雞尾酒”性能的高熵合金包括輕質(zhì)高熵合金，難熔金屬高熵合金等，根據(jù)目前的文獻資料總結(jié)，研究制備的高熵合金主要以AlCrFeCoNiCu體系為主，同時也有難熔金屬構(gòu)成的VNbMoTaW 體系以及其他金屬體系的高熵合金等。統(tǒng)計得到目前研究的所有類型高熵合金體系中不同金屬的添加頻次如圖1所示。由圖1可知，Al,Ti,Cr,Fe,Co,Ni,Cu等元素在高熵合金研究中應用較多。

    1.2 復合類高熵合金

    彌散分布的細小硬質(zhì)陶瓷相的引入可進一步增強多主元高熵合金的力學性能。常見的增強相有:陶瓷增強相TiC,TiB,TiB2,B4C;金屬間化合物TiAl,Ti3A1,Ti5Si3;氧化物Al2O3,R2O3（R 為稀土元素）以及氮化物AlN,TiN等。

    王艷蘋通過“高溫自蔓延-熔鑄”改善的原位自生成法制備了成分為AlCrFeCoNiCu-10%（體積分數(shù)，下同）TiC,CrFeCoNiCuTi-10%TiC的TiC增強多主元高熵合金基復合材料，進一步提高了合金力學性能。盛洪飛[利用原位自生成法制備了TiC增強多主元復合材料Al0.5CoCrCuFeNi-y%TiC （y=5,10,15）探討其組織和性能特點。

    2 高熵合金的制備

    2.1 高熵合金成分的設計與選取

    材料的性能與其組織結(jié)構(gòu)有關，而組織結(jié)構(gòu)則依賴于組成合金的各元素熱力學熵值。焓值，電負性，原子半徑等。所以，應選擇混合熵值高，電負性相近，原子半徑相差小的合金元素，以促進合金形成固溶體。

    合金固溶體形成的一般原則為Hume-Rothery 原則,即至少具有5個組元以獲得高混合熵。合金混合焓在-40~10kJ/mol范圍。最大原子半徑差小于12%。隨著研究的進行，部分學者總結(jié)提出了高熵合金設計中有關熱力學參數(shù)佟藎薄#薄⒃影刖恫問≤6.6%。電負性差異值鑷 和可用于判斷合金相結(jié)構(gòu)的價電子濃度參數(shù)VEC要求等經(jīng)驗判據(jù)法則。

     基于合金“所需性能導向設計”的思想，可按照Hume-Rothery原則或熱力學參數(shù)Ω、原子半徑參數(shù)δ、電負性差異值Δχ。價電子濃度參數(shù)VEC等經(jīng)驗判據(jù)計算選取高熵合金元素，常見的不同高熵合金組成元素如圖1所示，以Al,Ti,Cr,Fe,Co,Ni,Cu為主，有時會輔以添加Si,B等元素。利用各元素原子不同的特點，充分發(fā)揮其高熵效應、晶格畸變效應、遲滯擴散效應和雞尾酒效應，形成具有簡單晶體結(jié)構(gòu)的固溶體相，使合金具備所需性能。

    2.2 高熵合金制備方法

    目前高熵合金的制備方法有很多，本文基于“研究試樣形態(tài)”的思路對高熵合金制備方法進行了分類。

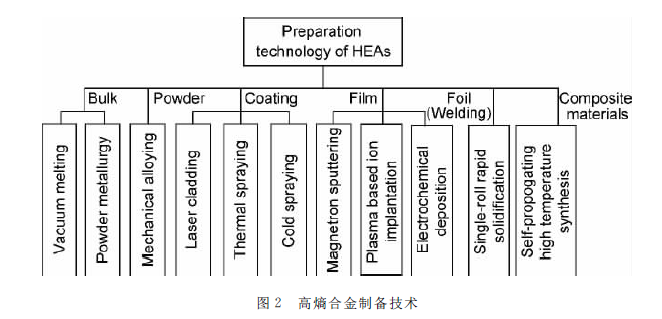

    當前高熵合金的研究試樣主要有：塊體、粉體、涂層、薄膜、箔材以及復合類高熵合金等。圖2為不同形態(tài)試樣的研究制備方法分類。

    2.2.1 高熵合金塊體的制備方法

    塊體高熵合金的制備方法主要有真空熔煉法和粉末冶金法真空熔煉法是當前高熵合金制備使用最多的方法。文獻中葉均蔚等便采用“真空電弧熔煉+銅模鑄造”的方法制備了AlCrCoNiCu塊體高熵合金、粉末冶金法具備可低溫度燒結(jié)、避免偏析、材料利用率較高等傳統(tǒng)熔鑄法所不具備的特點。邱星武等利用粉末冶金法制備CrFeNiCuMoCo高熵合金并對其組織結(jié)構(gòu)和性能進行了研究。

    2.2.2 高熵合金粉體制備方法

    高熵合金粉體的制備方法主要為機械合金化法,該方法較易獲得組織和組分分布均勻的納米晶或非晶顆粒。印度馬德拉斯理工學院的Varalakshmi等利用該方法制備了CuNiCoZnAlTi,AlFeTi-CrZnCu系高熵合金，對其組織結(jié)構(gòu)和性能進行了研究。魏婷等利用該方法制備了AlFeCrCoNi高熵合金并對其不同退火溫度下的性能進行研究。

    2.2.3 高熵合金涂層制備方法

    當前高熵合金涂層的制備方法主要有激光熔覆法、熱噴涂法、冷噴涂法、邱星武等利用激光熔覆法在Q235鋼基體上制備Al2CrFeCoxCuNiTi系高熵合金涂層對其組織和性能進行了研究，梁秀兵等利用熱噴涂法在Mg基體上制備FeCrNiCoCu（B）涂層分析其結(jié)構(gòu)和性能，朱勝等利用冷噴涂法在Mg基體上制備了AlCrFeCoNi系高熵合金涂層并分析其結(jié)構(gòu)與性能。

    2.2.4 高熵合金薄膜制備方法

    高熵合金薄膜的制備方法主要有磁控濺射法、等離子體基離子注入法、電化學沉積法、法國奧爾良大學Dolique等利用直流磁控濺射法制備了AlCoCr-CuFeNi薄膜，并對其進行了結(jié)構(gòu)和性能分析，馮興國利用多靶磁控濺射和等離子體基注氮的方法制備（TaNbTiW）N 氮化物薄膜，姚陳忠等[29]利用電化學沉積法制備了NdFeCoNiMn非晶納米晶高熵合金薄膜并進行相關研究。

    2.2.5 高熵合金箔材制備方法

    目前，高熵合金在焊接領域應用研究較少，根據(jù)文獻資料，西安理工大學的徐錦鋒課題組采用單輥快速凝固法在銅輥表面制備了TiFeCuNiAl等體系高熵合金箔材，用于鈦/鋼焊縫接頭的焊接或過渡焊接。

    2.2.6 高熵合金基復合材料制備方法

    金屬類高熵合金的制備分為上述5類，而高熵合金基復合材料常用的制備方法主要為自蔓延高溫合成法（SHS）,李邦盛課題組致力于高熵合金基復合材料的研究，文獻中他的博士研究生王艷蘋便利用“SHS+ 熔鑄”方法制備AlCrFeCoNiCu-10% TiC,CrFeCoNiCuTi-10% TiC高熵合金基復合材料，并對其結(jié)構(gòu)和性能進行了研究。

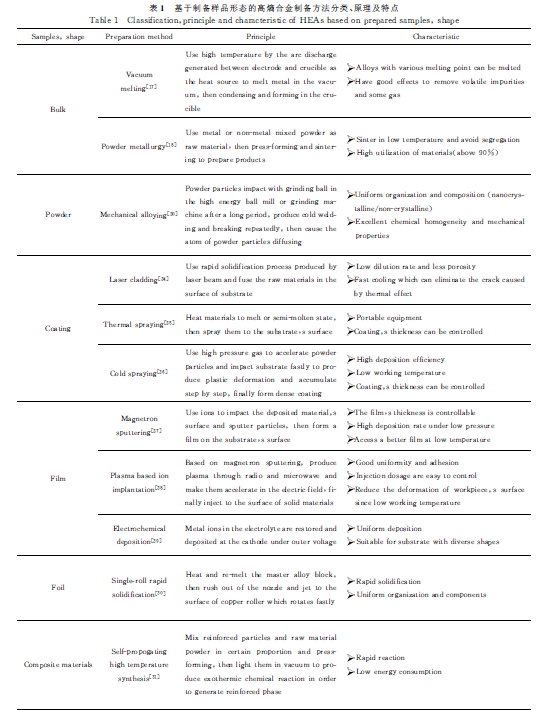

    上述各類制備方法原理及特點對比如表1所示。

    3 高熵合金研究現(xiàn)狀

    3.1 研究機構(gòu)

    國內(nèi)外很多研究機構(gòu)都開展了高熵合金相關研究工作，中國臺灣地區(qū)對高熵合金的研究較早，在高熵合金領域研究處于國際領先水平。“高熵合金”概念提出后，大陸地區(qū)許多單位開始研究高熵合金，最早進行高熵合金研究的為吉林大學的蔣青教授,此外，清華大學、北京科技大學、北京理工大學、西北工業(yè)大學、哈爾濱工業(yè)大學、東南大學、重慶大學、中山大學、桂林電子科技大學、廣西大學、裝甲兵工程學院和北京有色金屬研究總院等多家科研學校與單位學者對高熵合金組織性能進行了深入研究并取得了一定的成果。

    美國萊特-帕特森空軍基地空軍實驗室開發(fā)了W-Nb-Mo-Ta,W-Nb-Mo-Ta-V,Ta-Nb-Hf-Zr-Ti系等耐高溫高熵合金用于航空航天領域高溫承重構(gòu)件和絕熱系統(tǒng)，田納西大學和橡樹嶺國家實驗室制備了以CoCrFeMnNi為基礎的高熵系列合金；德國柏林亥姆霍茲中心制備了AlCoCrCuFeNi系高熵合金，比較了潑濺淬火和通常坩堝熔鑄制備的高熵合金相結(jié)構(gòu)及元素分布;印度馬德拉斯理工學院采用機械合金化法制備了AlFeTiCrZnCu?CuNiCoZnAlTi納米結(jié)構(gòu)高熵合金粉末進行相關研究;法國奧爾良大學主要通過磁控濺射制備AlCoCrCuFeNi薄膜進行高熵合金相關研究。

    3.2 研究方式

    當前對高熵合金的研究大部分是通過不同制備方法制備出高熵合金或其復合材料塊體、粉體、涂層、薄膜等進行分析研究，主要可概括為3個方面：

    （1）在可改變范圍內(nèi)，可通過改變某一或某幾種元素的含量分析對比不同情況下高熵合金顯微組織和性能，如文獻中劉源通過改變Al含量分析其對Alx-CoCrCuFeNi高熵合金性能的影響，謝紅波等研究了不同Zr含量對AlFeCrCoCuZrx高熵合金組織及腐蝕性能的影響。

    （2）加入某些元素來分析元素對高熵合金性能的影響，如李銳通過加入Mn,Mg來分析對比不同Mn,Mg含量對Mgx（MnAlZnCu）100-x性能的影響，謝紅波等通過添加Al分析其對AlxFeCrCoCuV高熵合金組織及摩擦性能的影響。

    （3）改變工藝參數(shù)或冷卻速率研究不同工藝參數(shù)或冷卻速率對高熵合金性能的影響或者通過熱處理。軋制或其他機械處理方法優(yōu)化高熵合金的性能，如邱星武等通過改變激光功率、掃描速率、光斑大小來研究激光熔覆法不同工藝參數(shù)對Al2CoCrCuFeNiTi高熵合金涂層性能的影響，Ma等分析了不同冷卻速率對AlxSi0?2CrFeCoNiCu1-x高熵合金組織和力學性能的影響，王重等研究了冷軋對Al10Cu25Co20Fe20Ni25高熵合金組織及力學性能的影響。

    3.3 研究內(nèi)容

    有關高熵合金研究內(nèi)容的開展主要集中在理論研究的建模仿真（以材料計算為主）以及實際研究中的相結(jié)構(gòu)及微觀組織形貌和性能研究兩方面。

    3.3.1 高熵合金計算與仿真建模

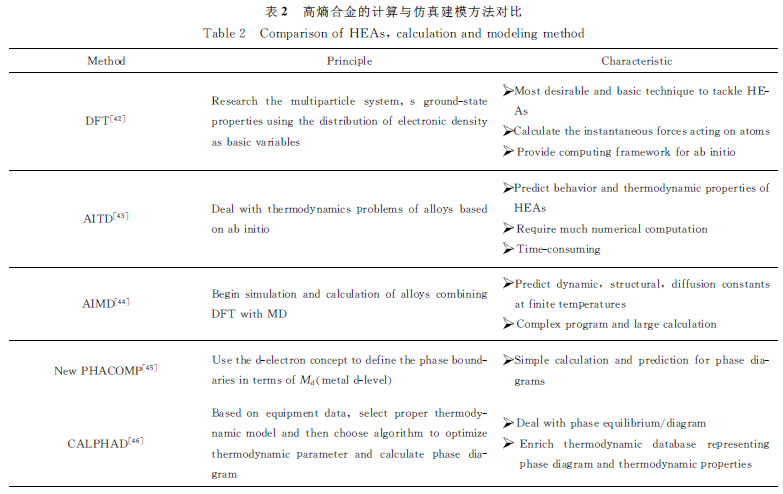

    高熵合金的仿真計算模擬對于高熵合金的設計、相結(jié)構(gòu)及性能預測等方面具有重要作用，可為實驗測試提供基礎。目前關于高熵合金計算模擬的方法主要有密度泛函理論（Density Functional Theory,DFT），熱力學第一性原理仿真（Ab Initio Thermodynamics,AITD），分子動力學第一性原理仿真（Ab Initio MolecularDynamics,AIMD），新相分計算法（NewPHACOMP），相圖計算法（Calculation of Phase Diagram,CALPHAD）等。例如Zhang等應用DFT方法對AlxCoCrCuFeNi系高熵合金的結(jié)合力。彈性性能進行了研究；Ma等利用Ab Initio Thermodynamics方法研究了CoCrFeMnNi系高熵合金的熱力學性能、相穩(wěn)定性，探討了電子熵、振動熵、磁性熵對高熵合金相穩(wěn)定的影響比重，并通過實驗進行了驗證；Gao等等利用AIMD方法預測了AlxCoCrCuFeNi系高熵合金的結(jié)構(gòu)和性能；Guo等通過熱力學計算軟件Thermo-Calc利用New PHACOMP方法計算發(fā)現(xiàn)了價電子濃度對多主元高熵合金fcc,bcc相穩(wěn)定性的影響；Zhang等利用CALPHAD 方法豐富了Al-Co-Cr-Fe-Ni體系高熵合金熱力學數(shù)據(jù)，研究了Al含量對AlxCoCrFeNi體系相穩(wěn)定性的影響。上述各類高熵合金的計算與仿真建模方法比較如表2所示。

    3.3.2 高熵合金相圖、組織形貌及性能研究

    高熵合金具有簡單的固溶體相結(jié)構(gòu)，一般為fcc,bcc,hcp或它們兩者或三者之間的混合相結(jié)構(gòu)。對微觀組織形貌觀察時一般采用金相。SEM 等方法對組織形貌進行分析，同時會利用三維探針或EDS對微觀組織局部元素分布進行分析。在性能研究方面，主要集中在力學性能、熱穩(wěn)定性能、耐腐蝕性能、磁學性能等方面。

    （1）力學性能力學性能包括壓縮性能、硬度和拉伸性能等。壓縮性能測試一般對試樣施加軸向壓力，測定其強度和塑性，進而繪制應力應變曲線分析合金壓縮性能，有時也會對壓縮形貌進行分析；硬度是材料力學性能的重要指標，可利用顯微硬度計測試合金硬度，拉伸性能即根據(jù)國標或非國標進行拉伸實驗，進而測得合金的拉伸力學性能指標。例如王艷蘋研究了Mn,Ti,V對壓縮強度、塑性、硬度的影響，結(jié)果表明，V可提升合金的屈服強度、硬度和阻尼性能，Ti可提高合金的硬度，但使合金的塑性下降，Mn單獨加入使合金的強度，硬度和塑性均下降，同時加入Mn,Ti,V 的合金強度最高；Dong等制備了AlCrFe2Ni2高熵合金并研究了合金的室溫拉伸性能，結(jié)果表明，合金的室溫屈服強度為796MPa,抗拉強度為1437MPa,伸長率為15.7%,力學拉伸性能優(yōu)異；Li等提出了“亞穩(wěn)態(tài)雙相高熵合金”設計思想，調(diào)控制備了fcc與hcp相結(jié)構(gòu)混合更強、更韌、更具延展性的鑄態(tài)高熵合金Fe50Mn30Co10Cr10,合金的工程應變抗拉強度900MPa,延展性相對于高強鋼提高60%,實現(xiàn)了高強度與高韌性的融合。

    （2）熱穩(wěn)定性能高熵合金的熱穩(wěn)定性能研究主要指合金的抗高溫氧化的能力，主要通過測定氧化動力學曲線、氧化層XRD、氧化膜表面形貌、氧化膜截面形貌等進行分析。

    例如洪麗華等對Al0.5CrCoFeNi在不同退火溫度下抗氧化能力進行了分析；張華等研究了Al0.5Fe-CoCrNi,Al0.5FeCoCrNiSi0.2,Al0.5FeCoCrNiTi0.53種高熵合金在900℃下的高溫抗氧化能力；謝紅波等研究了Mn,V,Mo,Ti,Zr元素對AlFeCrCoCux系高熵合金不同溫度抗氧化性能的影響。

    （3）耐腐蝕性能高熵合金的耐腐蝕能力研究較為普遍，幾乎每篇文獻關于高熵合金性能的研究都有關于耐腐蝕性能的研究。高熵合金耐腐蝕性研究可通過普通浸泡腐蝕和電化學腐蝕兩方面進行，通過繪制腐蝕動力學曲線（失重法，深度法）、動電位極化曲線、腐蝕表面形貌分析、腐蝕產(chǎn)物成分分析等方法進行。例如李偉等研究了AlFeCuCoNiCrTix的電化學腐蝕能力并與304不銹鋼作對比。結(jié)果表明，該系合金在0.5mol/L 的H2SO4溶液中具有較低的腐蝕速率；在1mol/L 的NaCl溶液中，該系合金的腐蝕速率與304不銹鋼相當，但其抗孔蝕的能力要優(yōu)于304不銹鋼。洪麗華等繪制了Al0.5CoCrFeNi腐蝕動力學曲線并對腐蝕產(chǎn)物、腐蝕表面形貌、腐蝕截面形貌進行了分析，研究了高熵合金在800,900℃在質(zhì)量分數(shù)75%Na2SO4+25%NaCl溶液中抗高溫腐蝕性；戴義等研究了AlMgZnSnCuMnNix的電化學腐蝕行為，通過比較電腐蝕電位研究了不同Ni含量對AlMgZnSnCuMnNix耐腐蝕行為的影響。

    （4）磁學性能高熵合金的磁學性能可采用物理性能測試系統(tǒng)測試出室溫磁化曲線、磁滯回線，進而對合金的磁性行為進行分析。例如吉林大學蔣青教授博士研究生劉亮研究了FeNiCuMnTiSnx高熵合金的磁學性能，結(jié)果表明，當x=0時，合金為順磁性，隨Sn含量的增加，合金的磁學性能也由開始的順磁性轉(zhuǎn)變成軟磁性。

    當前關于高熵合金的研究內(nèi)容除上述內(nèi)容外，還有晶粒生長規(guī)律，焓與熵對高熵合金形成的影響原理。高熵合金的疏水性能研究等其他內(nèi)容，例如Liu等研究了FeCoNiCrMn高熵合金晶粒生長規(guī)律；Otto等通過選用晶體結(jié)構(gòu)、尺寸和電負性可比的1種元素來取代另1種元素進而研究熵和焓對高熵合金相穩(wěn)定性的關系；Dolique等研究了AlCoCrCuFeNi高熵合金薄膜與水的潤濕能力，結(jié)果表明具有fcc,bcc結(jié)構(gòu)的薄膜具有超疏水作用，具有與高分子聚四氟乙烯相同的值，這使得高熵合金未來取代高分子聚四氟乙烯很有希望。

    4 高熵合金應用前景及研究問題分析

    4.1 高熵合金應用領域前景分析

    高熵合金對于新材料的研究具有很重要的作用。由于高熵合金具有高強度、高硬度、高耐磨或耐高溫軟化等性能特點，在工業(yè)領域中應用廣泛。目前應用的實例有：高速切削用刀具，各類工、模具，高爾夫球頭，超高大樓的耐火骨架，化學工程、航空發(fā)動機、船舶的耐蝕高強度材料，渦輪葉片，電子器件、通訊領域以及其他領域等。

    而當前針對高熵合金的研究主要從制備試樣形態(tài)、制備技術、計算模擬、微觀組織、性能分析等方面進行分析，而性能研究方式主要從3?2節(jié)所述3個方面進行？根據(jù)閱讀資料總結(jié)，高熵合金未來可能的應用發(fā)展領域有：

    （1）將高熵合金作為金屬焊接的過渡層或直接焊接立體成形，作為焊接材料應用在焊接領域。

    （2）作為耐高溫及耐磨的涂層，發(fā)揮其熱穩(wěn)定性好和耐磨性的優(yōu)點。同時由于其可以表現(xiàn)出多種元素的特性，可應用于生物醫(yī)學，作高耐磨涂層。

    （3）作為耐腐蝕材料應用在深海等對金屬耐腐蝕性要求較高的領域，發(fā)揮其耐腐蝕性能良好的優(yōu)勢。

    （4）由于輕質(zhì)高熵合金低密度？高強度的特點，因而可考慮將輕質(zhì)高熵合金作為航空航天、艦船裝備等的修復材料或功能結(jié)構(gòu)材料應用。

    4.2 高熵合金研究的科學問題

    雖然有許多學者對高熵合金計算模擬、制備工藝、微觀組織和性能進行了研究，但對于高熵合金的研究至今還沒有科學的理論體系，還有許多需要解決的地方：

    （1）對其機理的研究尚少。例如高熵合金的相形成和轉(zhuǎn)化規(guī)律，混合熵、混合焓和原子尺寸等原子參數(shù)對合金固溶體形成的作用？臺灣的葉均蔚教授提出高熵合金易于形成固溶體，是由于其高混合熵所致，但混合焓和原子半徑等原子參數(shù)也會起到作用，而且工藝條件也會影響相的形成和穩(wěn)定性。

    （2）對高熵合金性能的研究僅限于一些常規(guī)的性能，如硬度、耐磨性、耐腐蝕性這些常溫下的實驗，而對于其他性能比如其在較高溫度下的蠕變性能如熱疲勞性、抗燃燒性的研究尚少，數(shù)據(jù)也不多。

    （3）高熵合金的熱穩(wěn)定性缺乏系統(tǒng)的研究而且不同種類高熵合金的熱穩(wěn)定性如何確定沒有明確的理論體系、不同種類高熵合金可以在多高的溫度下長期穩(wěn)定沒有明確規(guī)定。

    （4）高熵合金涂層的工藝參數(shù)仍處于實驗階段，尚未能進入實際應用中。例如激光熔覆涂層制備高熵合金時光斑大小、激光功率、掃描速率等工藝參數(shù)的最佳選擇需要不斷地實驗測試進行工藝參數(shù)的選擇，這一問題的解決可為高熵合金涂層的實際工業(yè)應用起到很大的促進作用。

    （5）特定性能的高熵合金的設計。高熵合金同樣需要輕質(zhì)，如何合理設計元素和成分比例，如何獲得性能優(yōu)越的高熵合金，有待進一步研究。

    （6）高熵合金課題的研究領域。當前針對高熵合金的研究主要是通過不同技術制備高熵合金涂層。薄膜或單獨制備高熵合金塊體試樣進而進行其微觀組織觀察和性能分析，對高熵合金在如焊接等其他領域的拓展應用研究較少。

    4.3 高熵合金研究科學問題的解決方案

    （1）由于相圖決定材料熱力學平衡及性能特點，對于高熵合金科學研究問題（1），（2），（3），需針對高熵合金的相形成及其規(guī)律進行研究。目前所研究的高熵合金種類較多，針對其對應相圖深入研究較少，可利用材料基因組思想結(jié)合實驗數(shù)據(jù)及CALPHAD技術對高熵合金進行相圖基因組歸納劃分，開發(fā)高熵合金熱力學數(shù)據(jù)庫并不斷優(yōu)化拓展，為各類高熵合金的機理以及性能研究提供依據(jù)。

    （2）利用“正交實驗”或“人工智能算法”對高熵合金涂層的工藝參數(shù)優(yōu)化或預測，進而在實驗中得到性能較好的高熵合金涂層。。

    （3）依據(jù)“低密度、輕質(zhì)、相結(jié)構(gòu)簡單化”的思想，進一步開發(fā)性能優(yōu)越的輕質(zhì)高熵合金。如Khaled等開發(fā)了“輕如鋁、強如鈦”的單相低密度、高強度性能優(yōu)異的高熵合金Al20Li20Mg10Sc20Ti30,張勇等開發(fā)了高強度AlLiMgZn（Cu,Sn）系輕質(zhì)高熵合金并進行了相關研究。

    （4）拓展高熵合金在焊接等其他相關領域的研究。

    可進一步多樣化高熵合金制備形態(tài)，開發(fā)高熵合金焊絲，為高熵合金的多種類產(chǎn)業(yè)化應用提供基礎。

    5 結(jié)束語

    高熵合金為各類高性能合金的大量研究生產(chǎn)提供了可能性，由于具有高強度、高硬度、高耐磨性、高抗氧化性、高耐腐蝕性等特點，其在材料學領域的研究具有很高的學術研究和應用價值，與大塊非晶？復合材料并稱為未來幾十年最有發(fā)展?jié)摿Φ?大熱點。盡管目前關于高熵合金的研究取得了一定的成果，但仍存在一些有待解決的科學問題，這些問題的進一步突破將對高熵合金研究內(nèi)容及應用領域的拓展研究具有很重要的意義。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關注中國腐蝕與防護網(wǎng)http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網(wǎng)官方 QQ群：140808414
