引言

港口運行需要配套大量的港口機械與設備。根據港口的裝卸能力和物流模式，所配備的設備類型也不同，可分為三類：

01

集裝箱及起重機械設備，如集裝箱岸橋、場橋、軌道吊和輪胎吊等；

02

裝/卸船機，如裝船機、卸船機和斗輪機等；

03

其它設備，如門機、浮吊、固定吊等[1]。現代化港口機械大型化和不間斷繁忙工作的特點，對涂料的防腐性能和施工工藝提出了更高的要求。無論是業主還是制造商，都清楚地看到，防腐工程中涂料的耐腐蝕性能、使用壽命、維修保養以及施工技術和管理對企業的經濟效益的影響是巨大的[2]。

港口機械防腐蝕涂料的防護涂裝，其基本目的有兩個：第一，保護鋼結構延緩沿海大氣的腐蝕介質的侵蝕，延長鋼結構的使用壽命；第二，對港口機械進行裝飾，起到美化和標志的作用[2]。

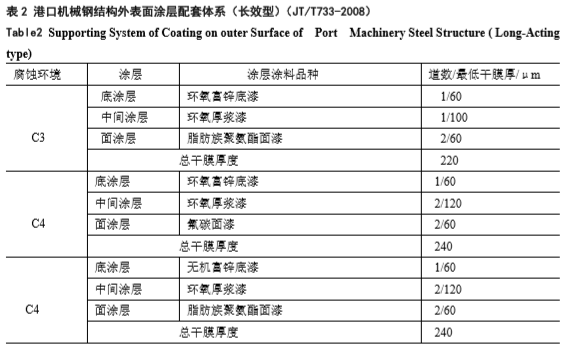

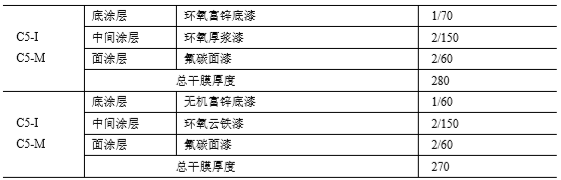

2008年12月我國交通運輸部頒布了JT/T733-2008《港口機械鋼結構表面防腐涂層技術條件》，該標準按涂層體系使用年限分為兩類，普通型，8~15年；長效型，15年及以上[3]。

4 . 振華重工涂裝所面臨的問題

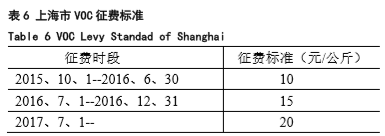

2015年10月1日上海市開始對本市的石油化工、船舶、汽車制造、包裝印刷、家具制造、電子等行業開始征收VOC排污費[9]。振華重工也不例外，現將上海市VOC排放征收標準[9]列入下表：

在征收企業VOC排污費的同時，政府也對每個企業的排污指標進行了限制，這使得企業面臨著生產受到影響的壓力。振華重工在高昂的VOC排污費和排放指標限制的雙重壓力下必須采取措施來減少VOC的排防，同時作為一個國際知名的央企，振華重工也有著自己的社會責任，不僅為社會創造財富，為員工創造福利，更要維護環境不受污染，保障員工的身心健康。

振華重工所生產的設備很大一部分是體積很大的港口機械，這些設備的涂裝必須在戶外進行，因此涂裝過程中油漆所釋放的VOC無法通過氣體吸收系統收集處理，必須排放到大氣中去。因此要符合國家法規，降低VOC的排放，涂裝就必須使用低VOC涂料。使用低VOC涂料的前提是涂層的各種性能必須滿足要求，且對施工過程最好不要造成大的影響。

因此如何選擇既綠色環保、又具有良好的力學性能、防腐性能和施工性能的重防腐涂料是當務之急。

5.天元0漆—振華重工VOC排放的解決之道

在涂料行業，同時具備低VOC、高性能和良好的施工性的保護涂料一直是研究者和生產者所極力追求的目標。西安天元化工有限責任公司研制的 “天元0漆”是一種VOC含量極低和高性能的重防腐涂料，通過振華重工長期的測試，各項數據顯示“天元0漆”在力學性能、防腐性能和施工性能方面具有明顯優勢。

2017—2018年振華重工在不同的生產基地使用了天元0漆，品種包括環氧富鋅底漆，環氧云鐵中間漆，丙烯酸聚氨酯面漆等。現將天元0漆底漆、中間漆、面漆組成及技術要求[10]列出：

5.1 天元0漆-環氧富鋅底漆

產品簡介：由改性環氧樹脂、功能聚合物、超細鋅粉、助劑、活性稀釋劑及專用固化劑等組成。其技術指標如下：

5.2 天元0漆-水性無機富底漆

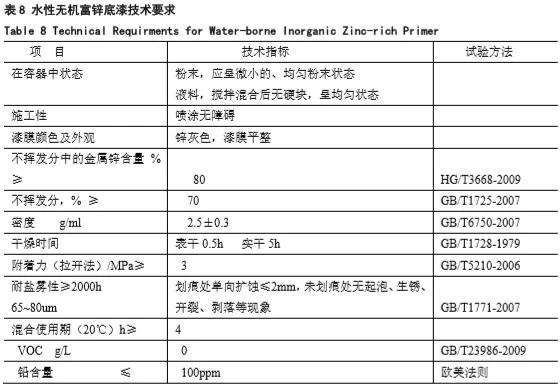

產品簡介：由水性無機富鋅專用樹脂、助劑及超細鋅粉等組成。其技術指標如下：

5.3  天元0漆-環氧云鐵中間漆

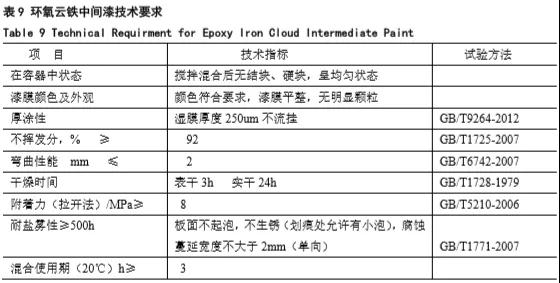

產品簡介：由改性環氧樹脂、功能聚合物、云母氧化鐵、助劑、活性稀釋劑及專用固化劑等組成。其技術指標如下：

5.4 天元0漆丙烯酸聚氨酯面漆

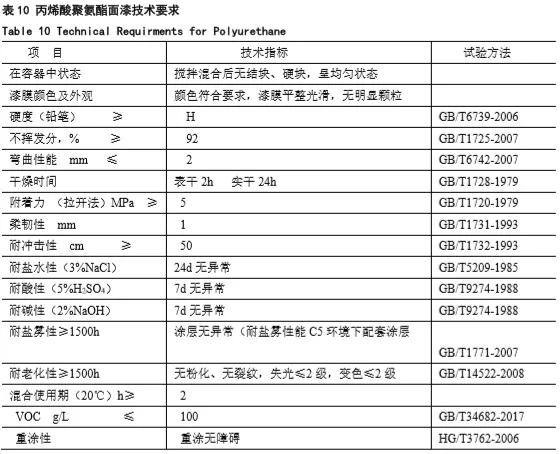

產品簡介：由特種丙烯酸樹脂、顏料、助劑、活性稀釋劑及特種脂肪族聚異氰酸酯固化劑等組成。其技術指標如下：

振華重工工裝件的涂裝過程：

（1）對需要涂裝的工件進行拋丸處理，拋丸處理在密封條件下進行，工件表面處理等級要達到Sa2.5級（ISO8501-1:1998）。

（2）對表面處理好的工件在涂裝前要保持工件表面無油污及灰塵。然后根據要求噴涂環氧富鋅底漆或無機富鋅底漆，按照底漆外包裝上所標示的配比，進行調配油漆，混合充分后采用高壓無氣噴涂機進行噴涂一至兩遍，不要產生漏涂，完后立即用濕膜測厚儀測量厚度，根據固體分計算干膜厚度，使其符合要求的膜厚。

（3）底漆自然干燥24h后，進行中涂漆的涂裝。按照環氧云鐵中間漆外包裝上所標示的配比，進行調配油漆，混合充分后采用高壓無氣噴涂機進行噴涂兩至三遍，不要產生漏涂，完后立即用濕膜測厚儀測量厚度，根據固體分計算干膜厚度，使其符合要求的膜厚。

（4）中涂漆自然干燥24h后，進行面漆的涂裝。按照面漆外包裝上所標示的配比，進行調配油漆，混合充分后采用高壓無氣噴涂機進行噴涂一至兩遍，不要產生漏涂，完后立即用濕膜測厚儀測量厚度，根據固體分計算干膜厚度，使其符合要求的膜厚。

（5）面漆涂裝完后，檢查表面涂裝有無缺陷，對缺陷處進行補噴，然后自然干燥7天即可組裝或交付用戶。

施工現場應用結果顯示天元0漆具有以下特點：

（1）良好的環保性能：無論是室內還是室外施工，高壓無氣噴涂設備噴涂天元0漆的幾個產品環氧富鋅底漆、環氧云鐵中間漆和丙烯酸聚氨酯面漆，噴涂現場均沒有明顯的有機揮發物氣味，噴涂時天元0漆檢測出的VOC含量均小于100g/L，顯示出極為良好的環保性能。

（2）附著力： 各個生產基地現場測試天元0漆復合涂層（丙烯酸聚氨酯面漆60μm，環氧云鐵中間漆150μm，環氧富鋅底漆80μm ）的附著力（拉開法）均能達到10 MPa以上。完全符合振華港機的技術要求。

（3）施工性能：采用普通的高壓無氣噴涂設備噴涂天元0漆（底、中、面漆），壓縮比在35:1—65:1范圍內時，均能在各種氣溫環境下順利噴涂，噴涂時不需要添加稀釋劑。整個噴涂過程和設備與常規的溶劑型漆要求沒有太大區別。

6.   結語

超低VOC重防腐涂料“天元0漆”在上海振華重工的涂裝應用實踐，為振華重工解決環保涂裝這一重中之重的問題提供了有效的解決途徑，隨著天元0漆在港機應用的更進一步的推廣，振華重工實現完全整體的綠色涂裝已為時不遠。
