摘要： 針對鎂合金汽車輪轂在實際應用中出現的電偶腐蝕這一難題，建立了輪轂、螺栓連接電偶腐蝕的物理模型和數學模型，推導出電偶腐蝕分析的控制方程式，利用有限元方法結合移動網格技術，模擬研究了鎂合金輪轂-鋼質螺栓連接在NaCI溶液中的電偶腐蝕行為，得到了連接螺栓沉孔深度和沉孔半徑對輪轂腐蝕深度的影響規律；并通過輪轂-螺栓連接偶對金屬的全浸試驗，驗證了鎂合金輪轂-鋼質螺栓連接電偶腐蝕模擬分析方法的正確性。結果表明:隨著沉孔深度增加，平均腐蝕深度先增加后減小；隨著沉孔半徑增加，平均腐蝕深度逐漸減小，而連接邊緣處最大腐蝕深度先增加后近似保持不變。

關鍵詞： 鎂合金輪轂；螺栓；電偶腐蝕；數值模擬；腐蝕深度

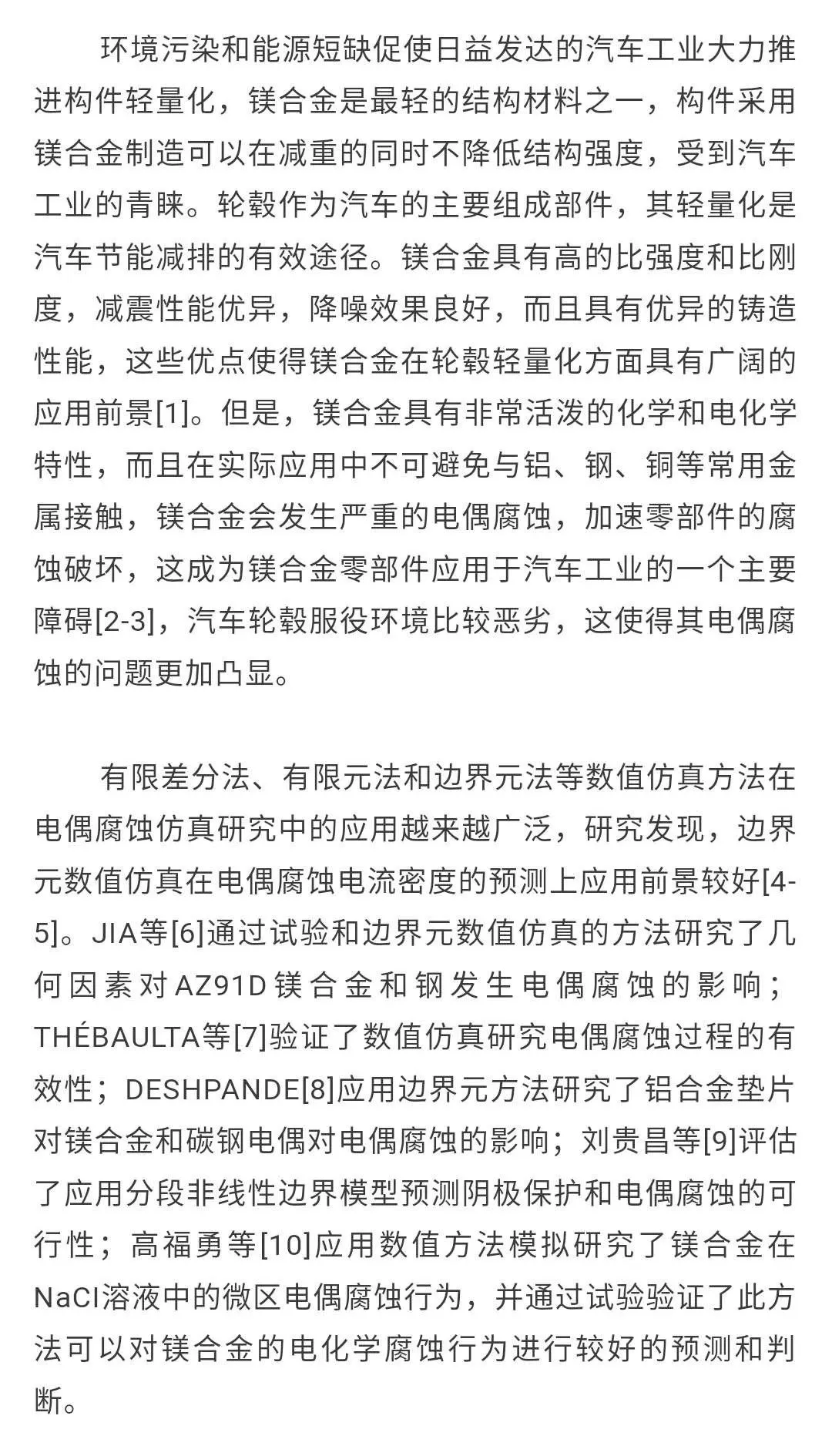

1　鎂合金輪轂-螺栓連接電偶腐蝕仿真模型

1.1　物理模型

圖1為鎂合金輪轂-螺栓連接的三維簡化模型示意圖。由圖1可見:當輪轂的螺栓沉孔中積存電解質時，由于鎂合金和鋼質緊固螺栓直接接觸，而且通過電解質環境構成回路，會形成腐蝕原電池，造成鎂合金輪轂腐蝕加速。

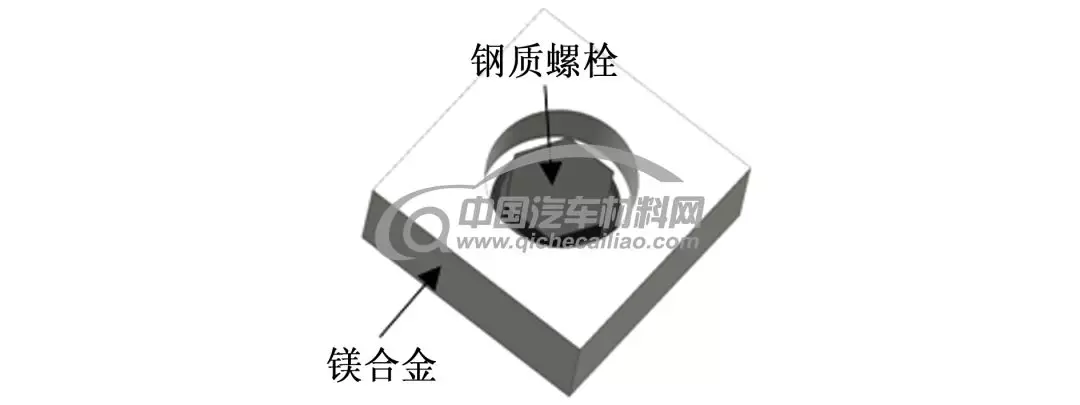

圖1　輪轂-螺栓連接的模型

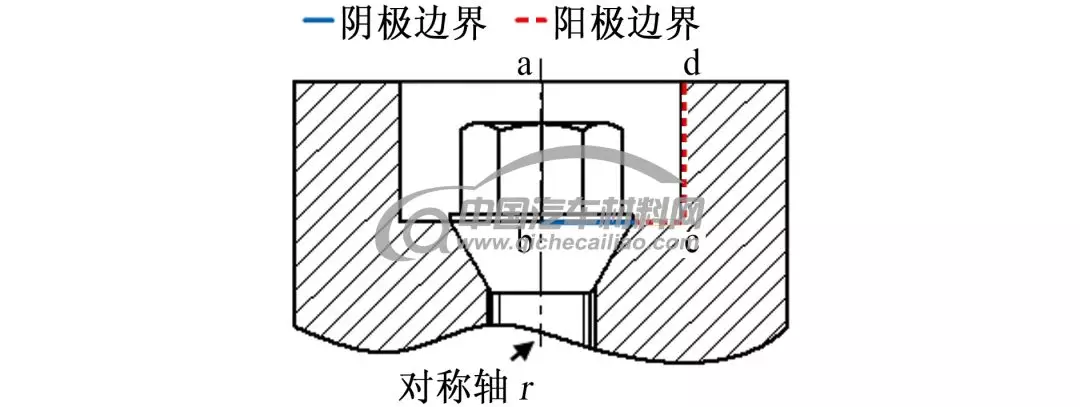

選用3.5%(質量分數，下同)NaCl溶液作為電解質溶液，為了進一步簡化模擬，采用理想的二維軸對稱模型代替三維模型，簡化方法如圖2所示，選取abcd區域為研究對象，陰極邊界簡化為螺栓頭部在垂直方向的投影線段，dc段長度為螺栓沉孔深度H，bc段長度為螺栓沉孔半徑R。二維軸對稱模型網格劃分圖如圖3所示，對電解質區域進行網格劃分，由于陽極腐蝕時發生電化學溶解，為了準確模擬陽極腐蝕深度，在邊界處采用較密的網格劃分。

圖2　三維模型簡化方法示意圖

圖3　二維軸對稱模型網格劃分圖

1.2　數學模型

為了使所建立的模型能夠準確模擬腐蝕行為以及研究主要幾何因素對電偶腐蝕的影響,在DESHPANDE[11]的研究基礎上建立數學模型，模擬AE44鎂合金輪轂與MS鋼質緊固螺栓連接在3.5% NaCl溶液中的電偶腐蝕行為。

1.2.1 控制方程

本模型電解液中物質i的傳遞可用Nernst-Plank方程描述:

1.2.2 邊界條件

求解電偶腐蝕過程模型時，電極表面的邊界條件為求解腐蝕速率的關鍵，要求通過數值方法描述電極材料工作時電流密度與電位之間的極化關系作為電極表面的邊界條件。采用Tafel方程描述這一關系，AE44鎂合金和MS低碳鋼的極化曲線參考DESHPANDE[12]的測量結果，極化動力學參數列于表1。

表1　Tafel曲線的擬合參數

Tab. 1　Fitting parameters of Tafel curves

陽極表面的邊界條件為

2　仿真結果與討論

利用二維軸對稱模型模擬研究室溫下AE44鎂合金-MS低碳鋼電偶對在3.5% NaCl溶液中浸泡72 h，鎂合金表面腐蝕深度隨時間的變化如圖4所示。其中，陰極邊界寬度為10 mm，沉孔半徑(R)為20 mm，螺栓沉孔深度(H)為5 mm。

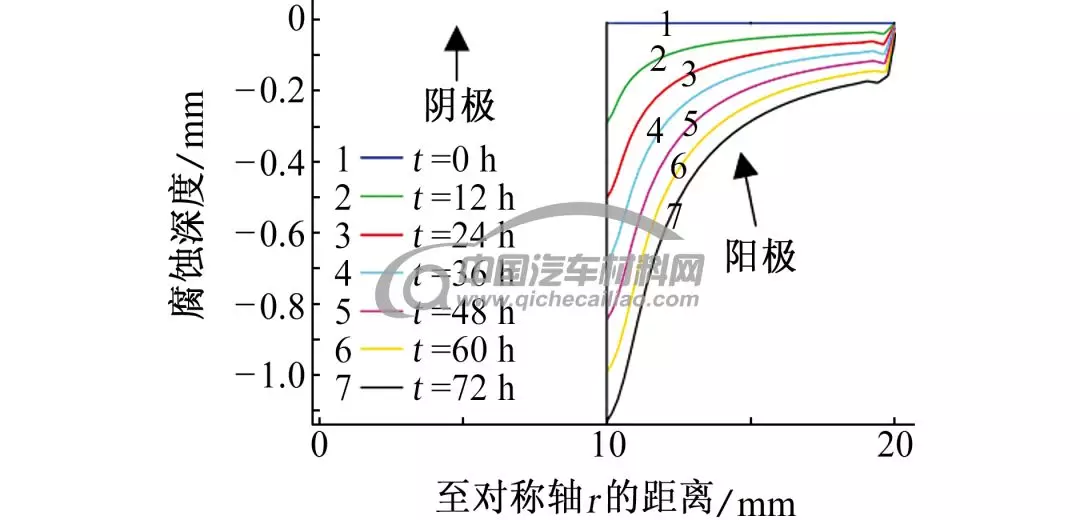

圖4　電偶對在3.5% NaCl溶液中浸泡不同時間后，鎂合金腐蝕深度隨時間的變化曲線

浸泡72 h后，鎂合金表面距偶接位置越近，蝕坑越深，在陰陽極接觸區域附近出現一圈很深的腐蝕坑，蝕坑深度大于1 mm，隨著與接觸位置距離增加，腐蝕速率變緩。在電偶腐蝕初期，腐蝕會迅速沿橫向擴散，隨著電偶腐蝕的進行，腐蝕主要沿垂直方向擴展，形成腐蝕坑。

2.1　螺栓沉孔深度對電偶腐蝕的影響

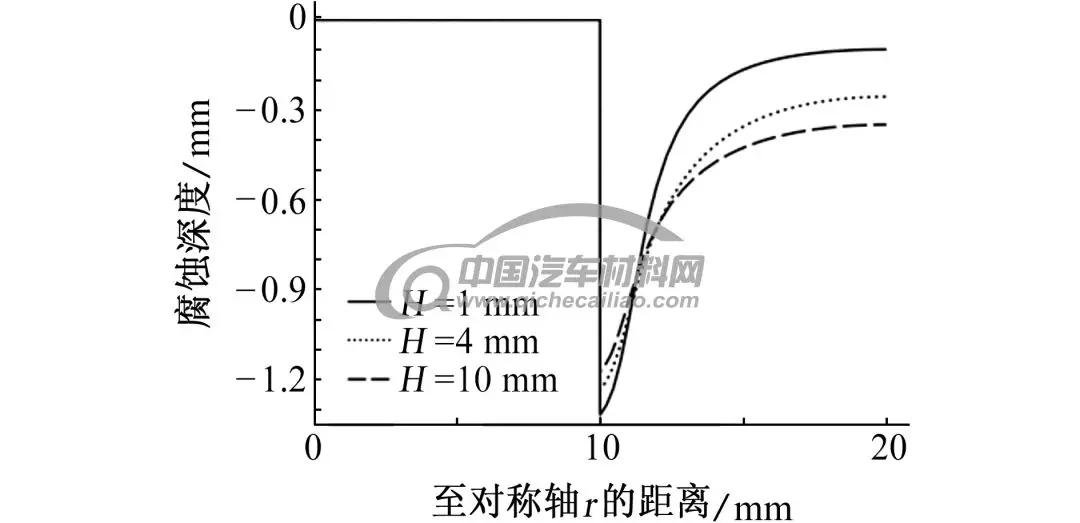

螺栓沉孔半徑為20 mm，改變螺栓孔深度，室溫下螺栓沉孔內充滿3.5% NaCl溶液，浸泡偶對金屬72 h后，考察鎂合金的腐蝕深度分布情況。若不考慮沉孔側壁的腐蝕，即假設模型中cd段絕緣，如圖5所示：隨著H的增加，在陰陽極接觸位置的最大腐蝕深度由1.32 mm減小到1.17 mm，但與接觸點距離超過1.5 mm后，腐蝕深度隨H的增大而增大。這主要是由于當H減小時，沉孔內電解質溶液的厚度減小，溶液電阻增大，抑制電流流到遠離接觸位置的區域[13]，從而造成電偶電流的分布不均勻，在遠離陰陽極金屬接觸位置的陽極金屬腐蝕深度隨之減小；另外，電解質溶液厚度越小，陰陽極金屬接觸位置附近溶液中的電位梯度增大，則帶電離子運動的速率增加，電化學反應速率增加，造成接觸位置附近的陽極金屬腐蝕深度隨之增大。當H增大，電偶電流的分布范圍變廣，腐蝕變得均勻。不同H時鎂合金表面電偶電流密度的分布如圖6所示。

圖5　不同H電偶對在3.5% NaCl溶液中浸泡72 h后，鎂合金腐蝕深度隨時間的變化曲線

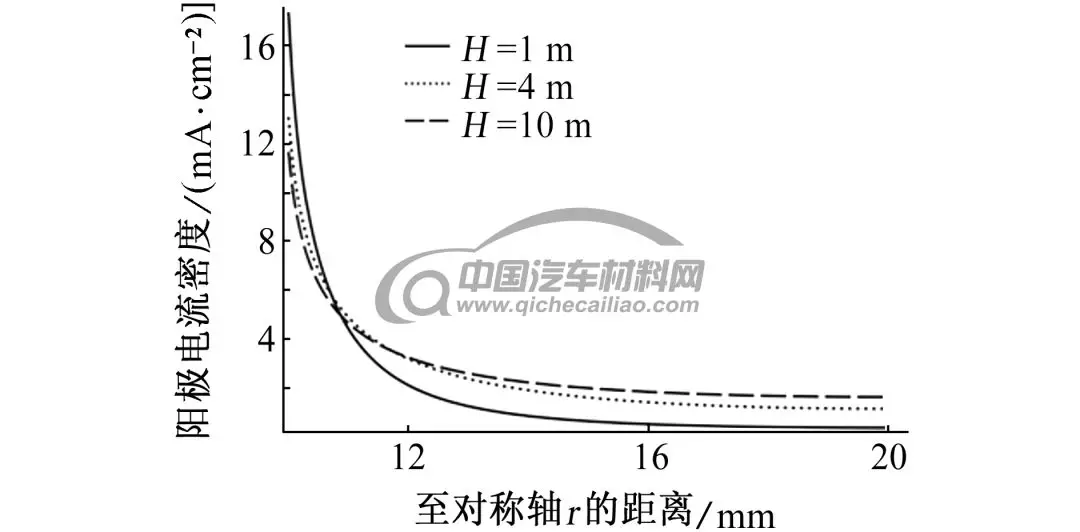

圖6　不同H電偶對在3.5% NaCl溶液中浸泡72 h后，鎂合金陽極電流密度隨時間的變化曲線

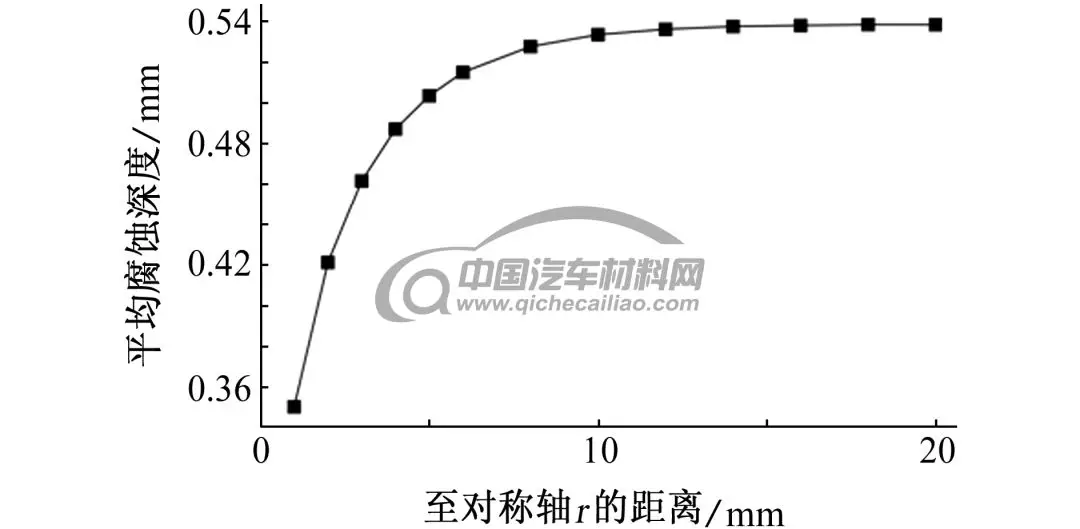

不考慮沉孔側壁的腐蝕，鎂合金平均腐蝕深度隨H的變化如圖7(a)所示，H小于10 mm時，隨著沉孔深度增加，沉孔內電解質厚度增加，平均腐蝕深度增加；H大于10 mm時，平均腐蝕深度變化不顯著。實際環境中，沉孔的側壁作為陽極金屬參與電偶腐蝕，將模型中的cd段設置為參與電偶腐蝕過程的陽極金屬，隨著H增加，電偶腐蝕的陰陽極面積比減小，電偶腐蝕程度會有所減弱。在電解質溶液厚度和陰陽極面積比的共同影響下，鎂合金平均腐蝕深度隨H的變化規律如圖7(b)所示，H小于5 mm，H變化引起的電解質溶液厚度的變化是影響腐蝕平均深度的主要因素；H大于5 mm，電解質溶液厚度變化對平均腐蝕深度的影響不再明顯，H變化引起的陰陽極面積比變化成為影響平均電偶腐蝕深度的主要因素。

(a)　不考慮側壁腐蝕

(b)　考慮側壁腐蝕

圖7　不同H電偶對在3.5% NaCl溶液中浸泡72 h后，鎂合金腐蝕深度

2.2　螺栓沉孔半徑對電偶腐蝕的影響

實際使用環境中，輪轂螺栓沉孔內積存的雨水、泥土等電解質的體積一定，不同沉孔半徑(R)會造成積存電解質的厚度發生變化，同時也會改變電偶腐蝕偶對金屬的陰陽極面積比，從而影響電偶腐蝕的嚴重程度。模擬研究室溫下螺栓沉孔內積存恒定體積2 000 mm3的3.5% NaCl溶液，浸泡偶對金屬72 h后，不同R對鎂合金的腐蝕深度分布情況的影響,見圖8。

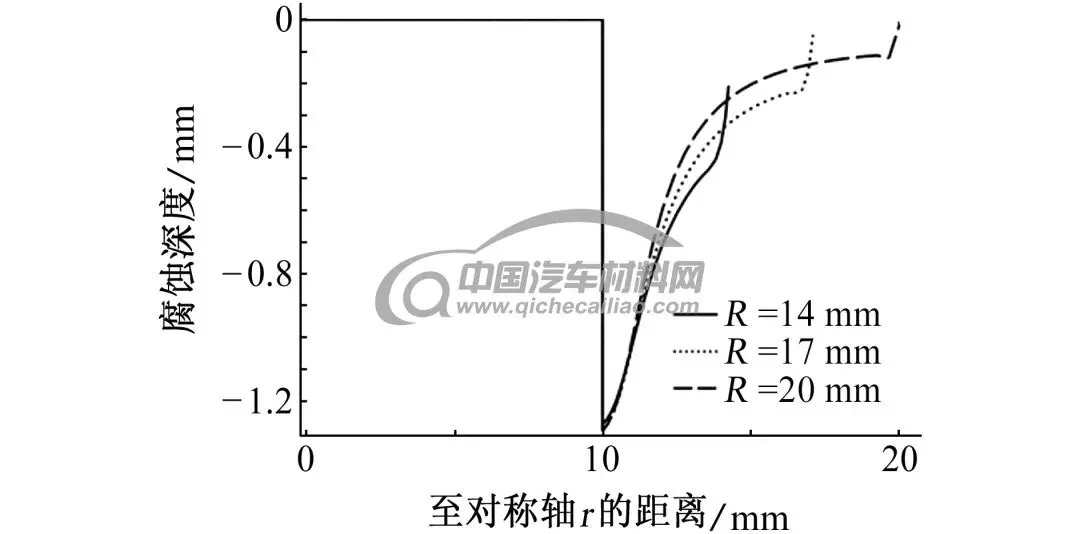

圖8　不同R電偶對在3.5% NaCl溶液中浸泡72 h后，鎂合金腐蝕深度隨時間的變化曲線

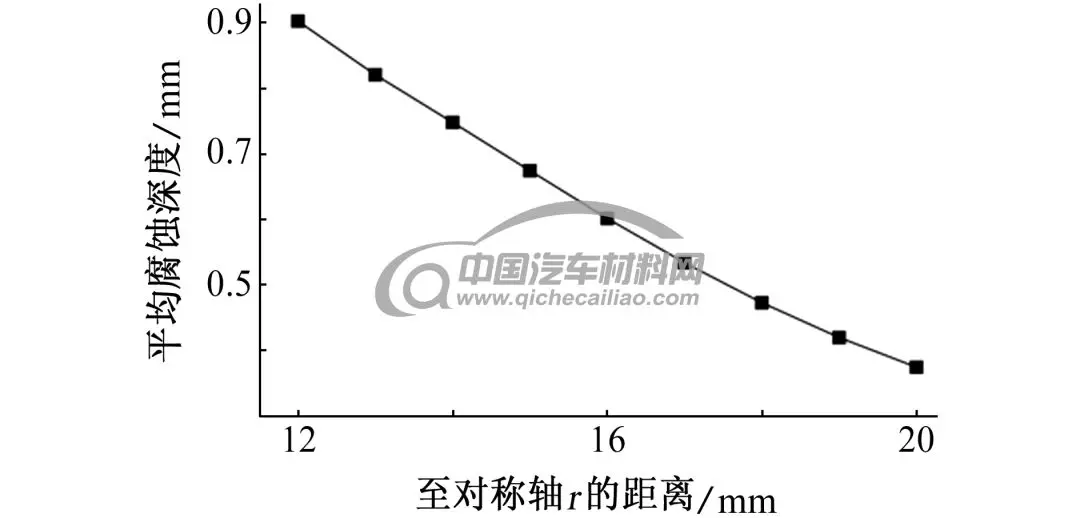

由圖8可見：R的變化對腐蝕深度的影響主要表現在距離接觸點一定距離之后，腐蝕深度隨著R的增大而減小。平均腐蝕深度的變化規律如圖9所示，圖10給出了接觸點附近的最大腐蝕深度隨著R的變化規律，隨著R增大，電解質厚度減小的同時陰陽極面積比減小，鎂合金平均腐蝕深度逐漸減小，接觸位置附近最大腐蝕深度先明顯增加，R大于15 mm后，最大腐蝕深度近似保持不變。

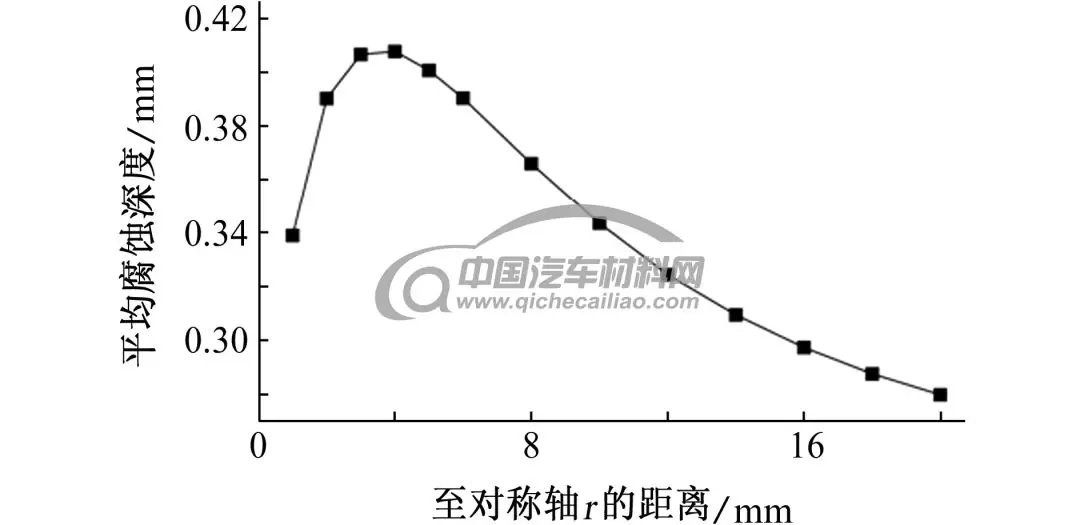

圖9　不同R電偶對在3.5% NaCl溶液中浸泡72 h后，鎂合金腐蝕深度

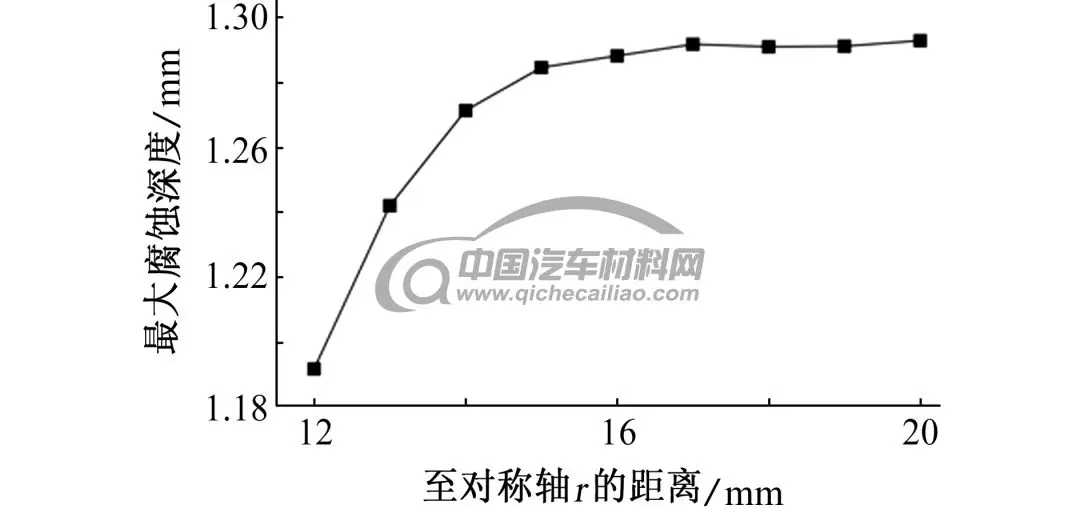

圖10　不同R電偶對在3.5% NaCl溶液中浸泡72 h后，鎂合金的最大腐蝕深度

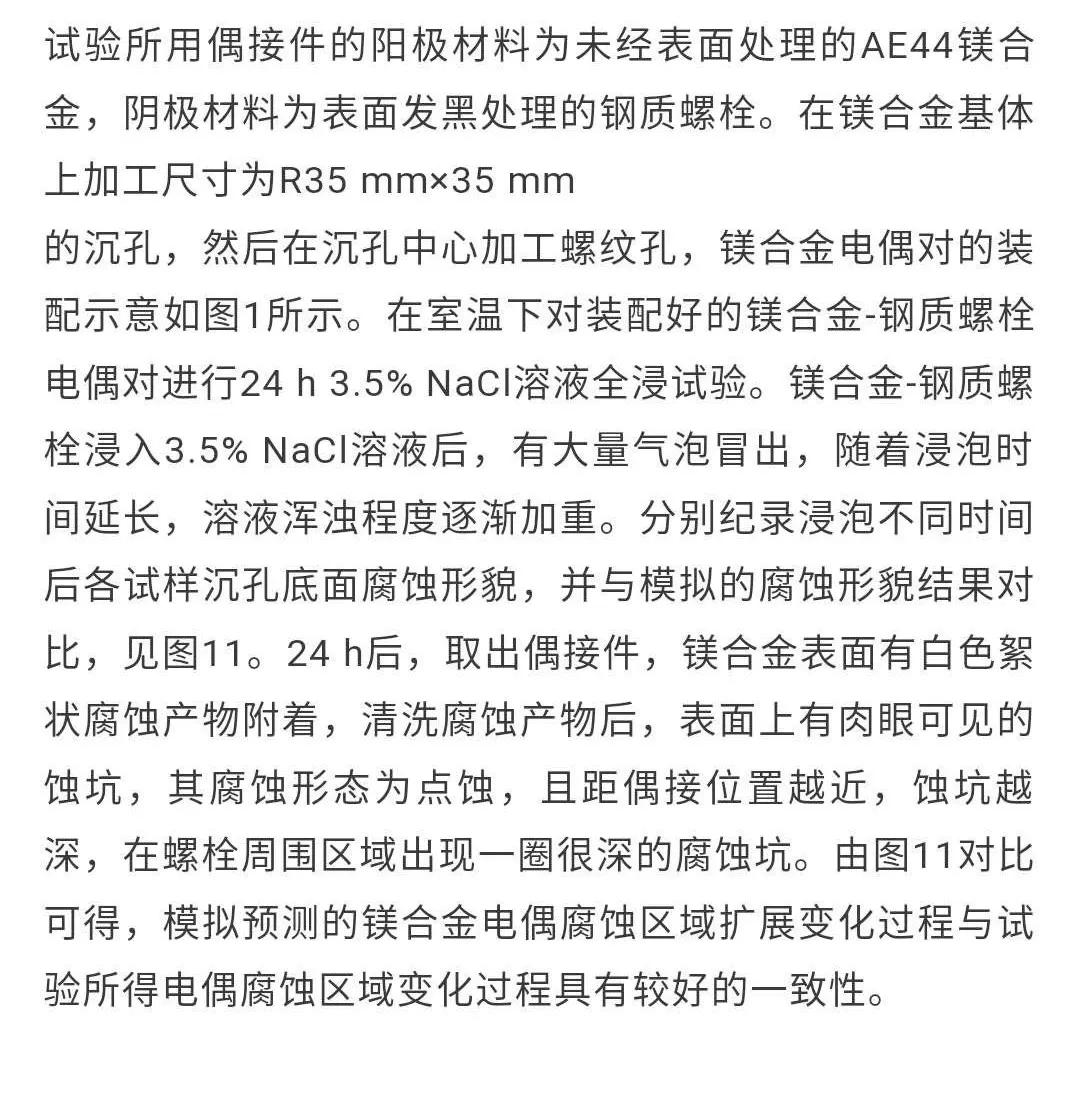

3　試驗結果與仿真結果的對比

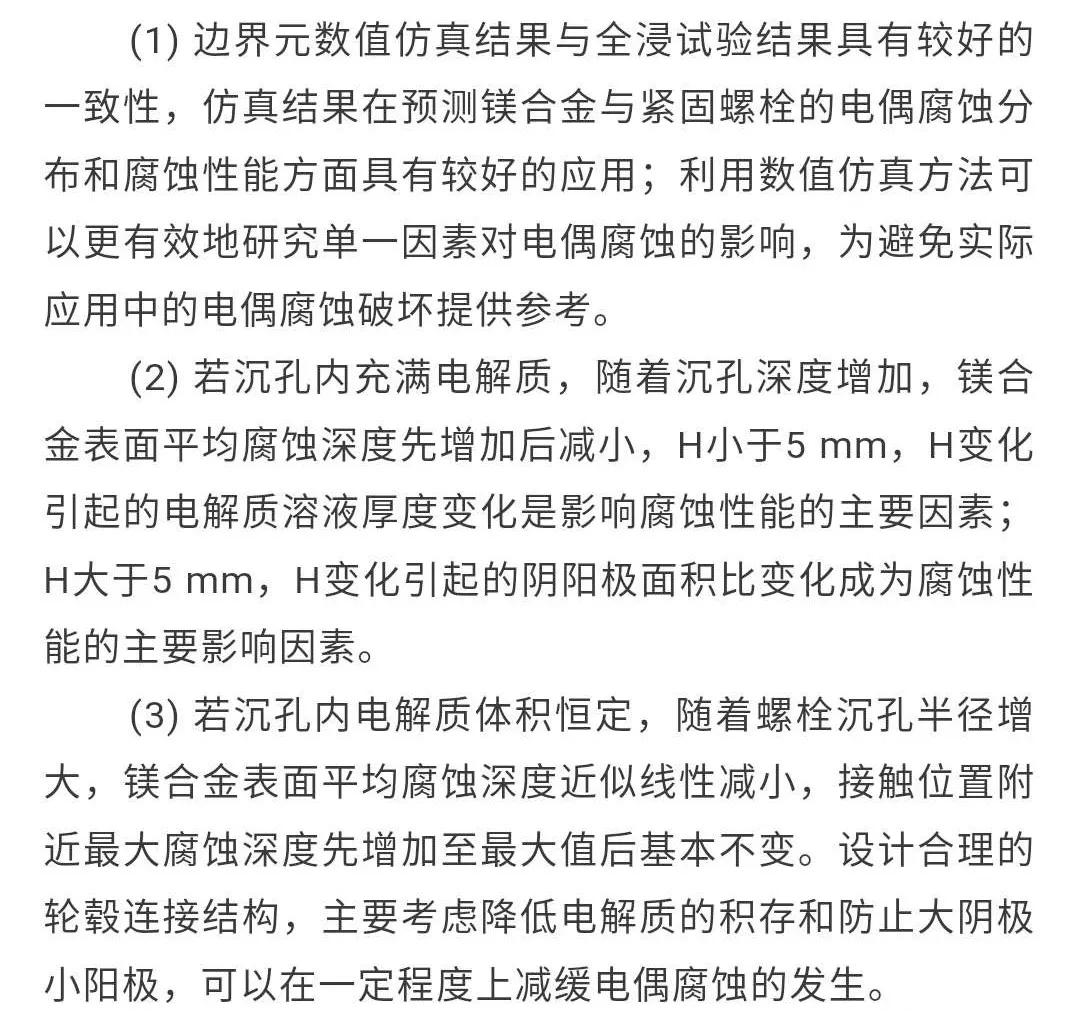

4　結論

(a)　3 h (b)　6 h (c)　12 h (d)　24 h

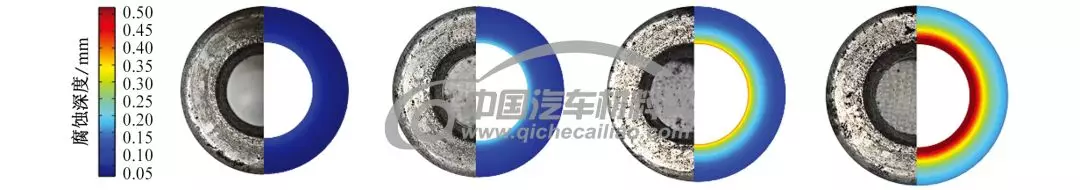

圖11　浸泡試驗和仿真試驗結果對比

參考文獻：

[1]衛英慧，許并社. 鎂合金腐蝕防護的理論與實踐[M]. 北京:冶金工業出版社，2008.

[2]張新，張奎. 鎂合金腐蝕行為及機理研究進展[J]. 腐蝕科學與防護技術，2015(1):78-84.

[3]曾榮昌，陳君，張津. 鎂合金電偶腐蝕研究及其進展[J]. 材料導報，2008，22(1):107-109.

[4]CROSS S R,GOLLAPUDI S,SCHUH C A. Validated numerical modeling of galvanic corrosion of zinc and aluminum coatings[J]. Corrosion Science,2014,88(88):226-233.

[5]THAMIDA S K. Modeling and simulation of galvanic corrosion pit as a moving boundary problem[J]. Computational Materials Science,2012,65(3):269-275.

[6]JIA J X,SONG G,ATRENS A. Influence of geometry on galvanic corrosion of AZ91D coupled to steel[J]. Corrosion Science,2006,48(8):2133-2153.

[7]THÉBAULT F,VUILLEMIN B,OLTRA R,et al. Reliability of numerical models for simulating galvanic corrosion processes[J]. Electrochimica Acta,2012,82(21):349-355.

[8]DESHPANDE K B. Effect of aluminium spacer on galvanic corrosion between magnesium and mild steel using numerical model and SVET experiments[J]. Corrosion Science,2012,62(9):184-191.

[9]劉貴昌,孫文,王立達. 海水中犧牲陽極陰極保護的分段非線性邊界數學模型[J]. 腐蝕與防護,2012(10):876-879.

[10]　高福勇，趙明，何廣平，等. AZ31鎂合金微區電偶腐蝕的數值研究[J]. 北京科技大學學報，2013，35(5):634-641.

[11]DESHPANDE K B. Experimental investigation of galvanic corrosion:comparison between SVET and immersion techniques[J]. Corrosion Science,2010,52(9):2819-2826.

[12]DESHPANDE K B. Validated numerical modelling of galvanic corrosion for couples:magnesium alloy (AE44)-mild steel and AE44-aluminium alloy (AA6063) in brine solution[J]. Corrosion Science,2010,52(10):3514-3522.

[13]SONG G,JOHANNESSON B,HAPUGODA S,et al. Galvanic corrosion of magnesium alloy AZ91D in contact with an aluminium alloy,steel and zinc[J]. Corrosion Science,2004,46(4):955-977.
