陽極鍍層電位相對于被涂覆的金屬本體更負。當內、外表面涂覆陽極鍍層的金屬管道處于腐蝕介質中時，陽極鍍層會失去電子，成為電化學腐蝕的陽極，從而使金屬得到保護。三元犧牲陽極鍍層主要成分為 Zn-Al-Mg 合金，其中少量的 Al 和 Mg 使得極化初期產生較大電流，極化穩定后所需保護電流小，由成分較多的 Zn 來提供。該鍍層具有對碳鋼驅動電位不高、電流效率高、使用壽命長、成本低的特點，適合應用于高礦化度、低電阻率的油田采出液中。

三元犧牲陽極溶解涂覆在金屬短節內外壁表面，將其內部引入網狀骨架以防止陽極鍍層脫落，形成三元犧牲陽極鍍層保護器，設計壽命在 4 年以上。該裝備應用于塔河油田井下注水管道 6 年以來，管道內外壁均未見明顯腐蝕，受保護的 P110S 材質監測掛環點蝕速率下降了 87%～91%。目前塔河油田地面金屬管道內壁腐蝕穿孔嚴重，如果將該技術應用于地面金屬管道內防腐，整個油田每年可減少原油損失近萬噸，減少經濟損失上千萬元。

圖 1 未安裝犧牲陽極保護器的管道 圖 2 安裝犧牲陽極保護器后的管道

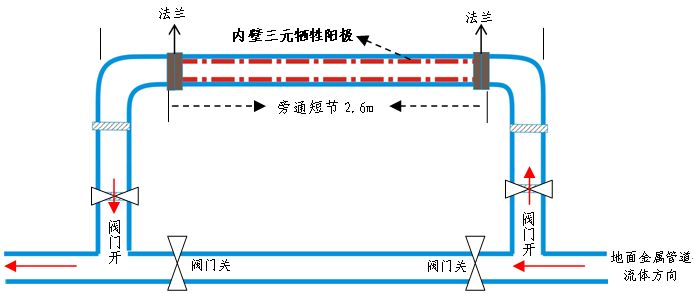

圖 3 三元犧牲陽極鍍層保護地面金屬管道內壁設計圖
