李舜水1，葛俊瑞1，殷啟帥2，施山山2，徐佳俊2，趙秋璇2

（1.中海石油（中國）有限公司上海分公司，上海 200335；2.中國石油大學（北京），北京 102249）

摘 要：目的 為東海某氣田封隔器膠筒橡膠材料的選擇提供理論參考依據。方法 通過腐蝕前后的性能試驗和在腐蝕介質中的滲透性試驗，比較目前國內外封隔器膠筒使用的主要橡膠材料（氫化丁腈橡膠、氟碳橡膠、氟硅橡膠和AFLAS橡膠）在腐蝕后的拉伸強度、拉斷伸長率、硬度、壓縮永久變形等性能，以及在腐蝕介質中的滲透性。結果 性能最優秀的是氫化丁腈橡膠，其次是 AFLAS橡膠，氟硅橡膠和氟碳橡膠性能較差。隨著壓差的增大，4種橡膠材料的抗?jié)B透性變差，相同溫度（120 ℃）下，氟硅橡膠在4個壓力條件下的抗?jié)B透性能均優于其他橡膠材料。隨著溫度的增加，4種橡膠材料的抗?jié)B透性變差，相同壓差（10 MPa）下，氟硅橡膠在4個溫度條件下的抗?jié)B透性均優于其他橡膠材料。結論 氫化丁腈橡膠的性能（拉伸強度、拉斷伸長率、硬度和壓縮永久變形）相對較好，次之是AFLAS橡膠，再次是氟碳橡膠和氟硅橡膠。溫度對橡膠滲透性的影響比壓差大，對某些橡膠而言存在閥值效應，當超出一定溫度后，橡膠抗氣體滲透性能迅速下降。因此，應根據服役環境合理選擇橡膠材料，且盡量使封隔器膠筒處于應力平衡狀態，延長井下工具安全服役壽命。

關鍵詞：封隔器；橡膠；性能；滲透性；腐蝕；CO2

封隔器是位于套管和油管之間具有彈性的密封元件，用以封隔、密封套管和油管之間的環形空間。在役的氣井，必須建立井筒完整性管理，而封隔器是在役氣井井筒完整性一級井屏障單元的重要組成部分[1-3]，特別是在含腐蝕介質的氣井中，封隔器采用封隔、密封了氣層的上部套管，防止了套管和油管的環形空間帶壓，使氣井的安全服役壽命得到大幅度提高。

在封隔器中，起封隔、密封作用的核心部件是膠筒，其質量好壞直接影響封隔器的封隔、密封效果和使用壽命，起著決定性作用。膠筒的質量固然取決于其合理的結構設計[4]，同時與其所用的材料[5]是否得當關系很大。膠筒的材料為橡膠，目前國內外封隔器膠筒使用的主要橡膠材料有氫化丁腈橡膠、氟碳橡膠、氟硅橡膠和AFLAS橡膠。膠筒失效主要是由于井下溫度高，壓力大，含腐蝕介質氣體導致橡膠材料老化、撕裂，表現為膠筒與套管之間的彈性接觸應力被釋放，含腐蝕介質氣體竄入套管和油管的環空空間，在氣井中形成套管和油管的環空空間帶壓。因此，封隔器抗?jié)B透性能的優劣主要取決于膠筒橡膠材料的耐溫耐壓性能以及在腐蝕環境下的耐腐蝕性能[6]。故可模擬封隔器膠筒橡膠材料擬應用的氣井環境，通過腐蝕前后的性能試驗和在腐蝕介質中的滲透性試驗，比較橡膠材料在腐蝕后的拉伸強度、拉斷伸長率、硬度、壓縮永久變形等性能和在腐蝕介質中的滲透性[7-15]，為封隔器膠筒橡膠材料的選擇提供理論參考依據。

1 腐蝕前后的性能試驗

1.1 試驗條件

橡膠腐蝕前后性能試驗條件模擬東海某氣田的地層壓力、地層溫度、天然氣中CO2含量和地層水數據。總壓為25 MPa，CO2的物質的量分數為5%，CO2分壓1.25 MPa，溫度120 ℃，試驗周期168 h，腐蝕介質為配制的模擬地層水，其中Cl-含量為7000 mg/L。

1.2 試驗方案

腐蝕試驗前，觀測并記錄橡膠材料 O型圈的初始形貌。然后，采用內徑47.2 mm、直徑3.6 mm的橡膠材料 O型圈試樣分別進行自由狀態及承壓狀態下的氣相和液相腐蝕試驗，試驗方案如表1所示，并且在承壓件中放置pH試紙，以便對承壓件密封的情況進行前后對比。腐蝕試驗結束后，觀測腐蝕后橡膠材料O型圈試樣的形貌，并與初始形貌進行對比，測量腐蝕后試樣的拉伸性能、硬度和壓縮永久變形性能。

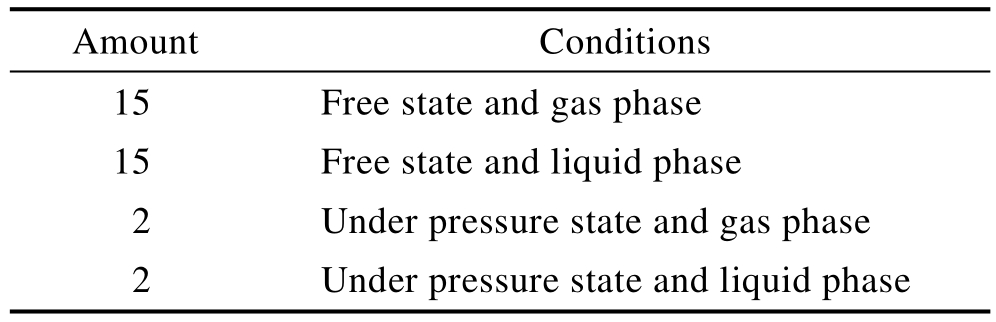

表1 橡膠材料耐CO2腐蝕試驗方案

2 在腐蝕介質中的滲透性試驗

2.1 試驗原理

針對橡膠材料在腐蝕介質中的滲透性試驗，設計了一種承壓件夾具，可用于在高溫高壓釜中測試氣體在橡膠中的滲透性。試驗前，在承壓件中盛放一定量的堿性試劑；試驗時，CO2氣體通過橡膠材料O型圈滲透到承壓件內部與堿性試劑反應；以試驗前后承壓件中堿性試劑pH值的變化間接反映不同材質橡膠的氣體滲透性差異，并通過對不同條件下試驗結果的對比分析得出溫度和壓力對滲透性的影響。模擬環空保護液不同漏失程度，設定試驗壓差為 5、10、15、20 MPa。根據井筒溫度，考慮封隔器坐封深度，設定試驗溫度為80、100、120、140 ℃。

2.2 試驗方案

采用內徑47.2 mm、直徑3.6 mm的O型圈試樣，每組試驗采用2個試樣，試驗在高溫高壓釜中的氣相環境下進行，高溫高壓下CO2氣體在橡膠中的滲透性試驗方案及條件如表2所示。

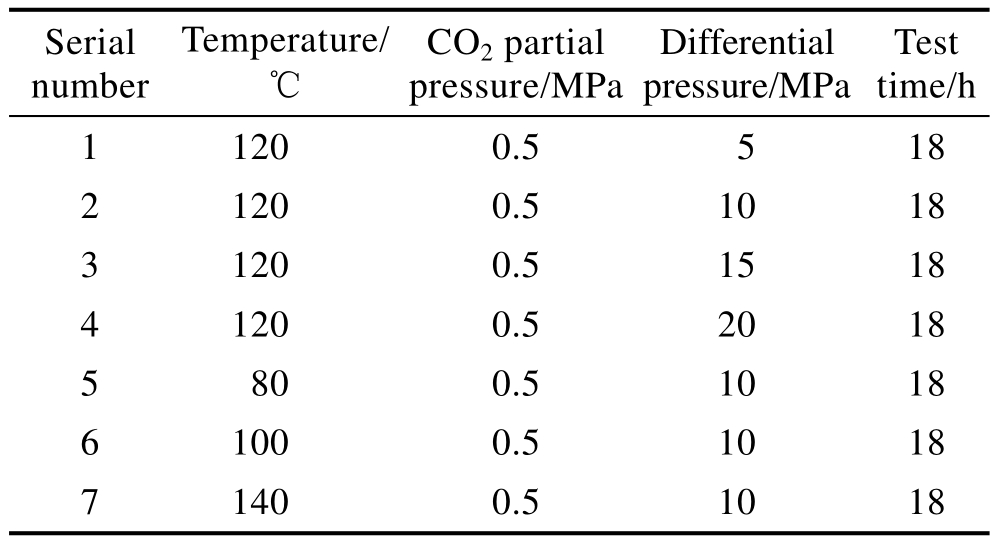

表2 橡膠滲透性試驗方案及條件

試驗所用堿性試劑為現配的NaOH溶液，pH=10。滲透性試驗前，準備好用于橡膠滲透性試驗的承壓件夾具，向每個承壓件夾具里投入6 mL配制好的堿性試劑，用橡膠材料 O型圈進行密封。為模擬東海某氣田氣體滲透情形，將裝載好的夾具倒置放在高溫高壓釜中，在一定的總壓下往釜里充入一定分壓的CO2氣體進行試驗。試驗前，觀察橡膠材料 O型圈試樣的初始形貌，測定堿性試劑的pH值。試驗結束后，打開承壓件，及時測定溶液的pH值，并觀察橡膠材料O型圈試樣的形貌，與初始狀態進行對比分析。

3 結果及分析

3.1 性能試驗結果

3.1.1 拉伸強度

由圖1可知，4種橡膠材料O型圈在各種環境下腐蝕后，拉伸強度都降低，自由狀態氣相腐蝕后、自由狀態液相腐蝕后、承壓狀態液相腐蝕后，橡膠拉伸強度下降率分別為 17.8%～45.3%、37.8%～66.9%、24.8%～43.2%。綜合3種腐蝕條件可以看出，自由狀態液相環境下腐蝕后橡膠材料的拉伸強度降低率最高，氫化丁腈橡膠在不同腐蝕條件下的強度下降率總體較好，滿足HG/T 2701—95《油田用壓縮（YS）式封隔器膠筒》對“應用于溫度120 ℃、壓差15～55 MPa的橡膠材料拉伸強度應不低于16 MPa”的規定。

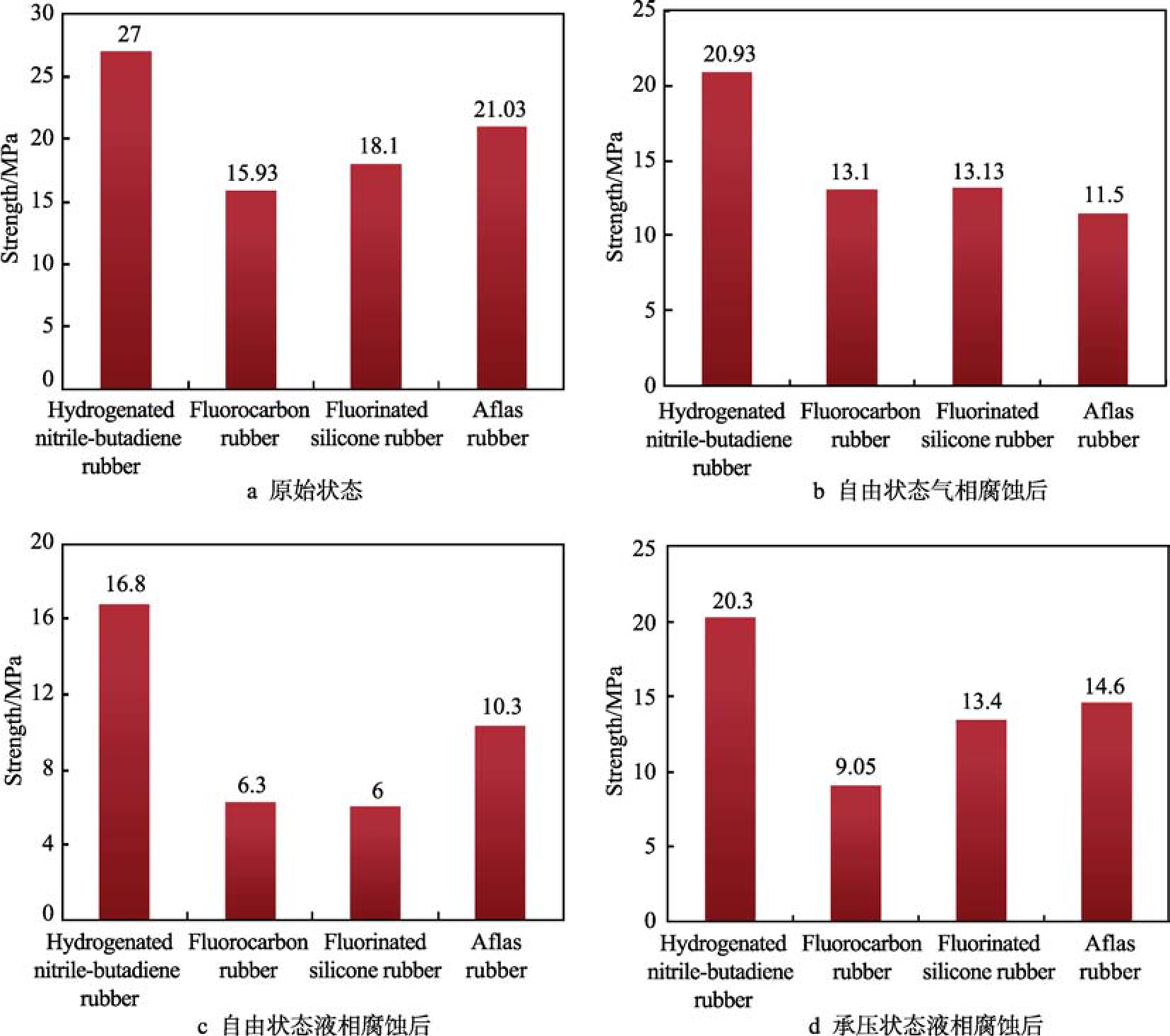

圖1 橡膠拉伸強度對比

3.1.2 斷口形貌和拉斷伸長率

由圖2可知，氫化丁腈橡膠自由狀態腐蝕試樣裂紋源從斷口中間萌生，由于高分子鏈之間薄弱環節不一樣，因此拉力作用下開裂位置不同。斷口源區周邊形貌粗糙，且有明顯的高度差，裂紋形成后迅速擴展，試樣拉斷伸長率較低。承壓狀態的斷口裂紋從試樣表面附近萌生，裂紋源較光滑，即起初裂紋在同一平面擴展。隨著裂紋擴展，主裂紋與小裂紋不斷連接，因此擴展區表面粗糙度增大。由于在同一平面擴展，因此拉斷伸長率較高。從腐蝕前后的斷口形貌可見，原始試樣和自由狀態腐蝕試樣的斷口存在韌性斷裂特征，裂紋源粗糙，位于斷口中間，源區有較大高差，而裂紋擴展區粗糙度相對較小。承壓狀態腐蝕后，斷口呈脆斷特征，裂紋源光滑，位于斷口表面，裂紋擴展后期斷口粗糙度增加。

從圖3可以得知，氟碳橡膠自由狀態腐蝕斷口整體粗糙，由于高分子鏈之間薄弱環節不一樣，因此拉力作用下開裂位置不同，宏觀上就很粗糙，且有明顯的高度差。另外，斷口表面出現較多二次裂紋，裂紋形成后迅速擴展，試樣斷裂，拉斷伸長率較低。承壓狀態的斷口裂紋從試樣表面附近萌生，裂紋源較光滑，即起初裂紋在同一平面擴展。隨著裂紋擴展，主裂紋與小裂紋不斷連接，因此擴展區表面粗糙度增大。由于在同一平面擴展，因此拉斷伸長率較高。

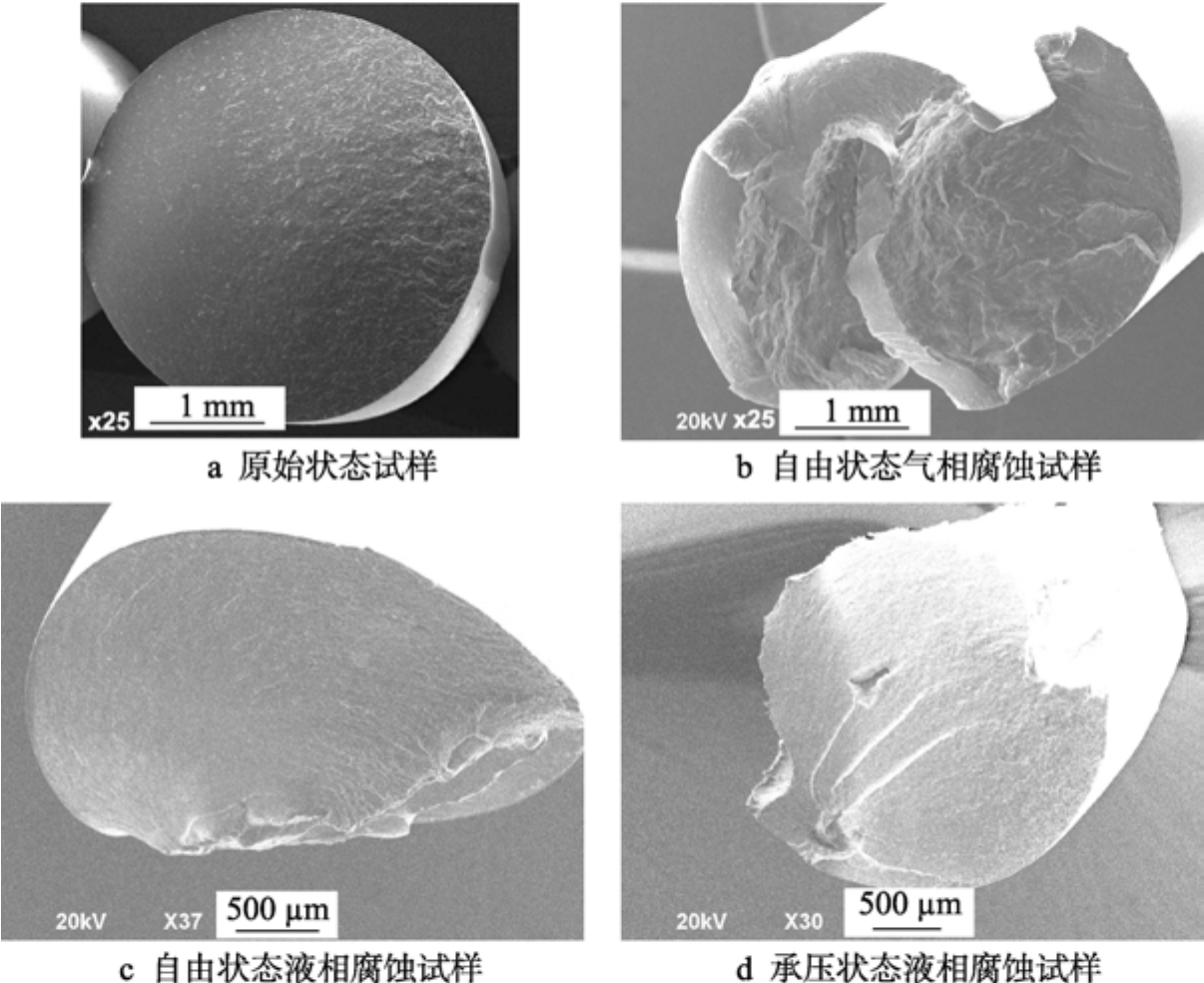

圖2 氫化丁腈橡膠腐蝕后拉伸斷口形貌對比

圖3 氟碳橡膠腐蝕前后拉伸斷口形貌對比

由圖4可知，氟硅橡膠自由狀態腐蝕斷口裂紋從斷口中間萌生，由于高分子鏈之間薄弱環節不一樣，因此拉力作用下開裂位置不同，宏觀上裂紋源區有明顯的高度差，裂紋形成后迅速擴展，試樣斷裂，拉斷伸長率較低。承壓狀態的斷口裂紋從試樣表面附近萌生，裂紋源較光滑，即起初裂紋在同一平面擴展，隨著裂紋擴展，主裂紋與小裂紋不斷連接，因此擴展區表面粗糙度增大。由于在同一平面擴展，因此拉斷伸長率較高。

從圖5可以得知，AFLAS橡膠腐蝕后斷口破損較嚴重，斷面宏觀上很粗糙。原始的斷口裂紋從試樣亞表面附近萌生，并從裂紋源向外擴散。

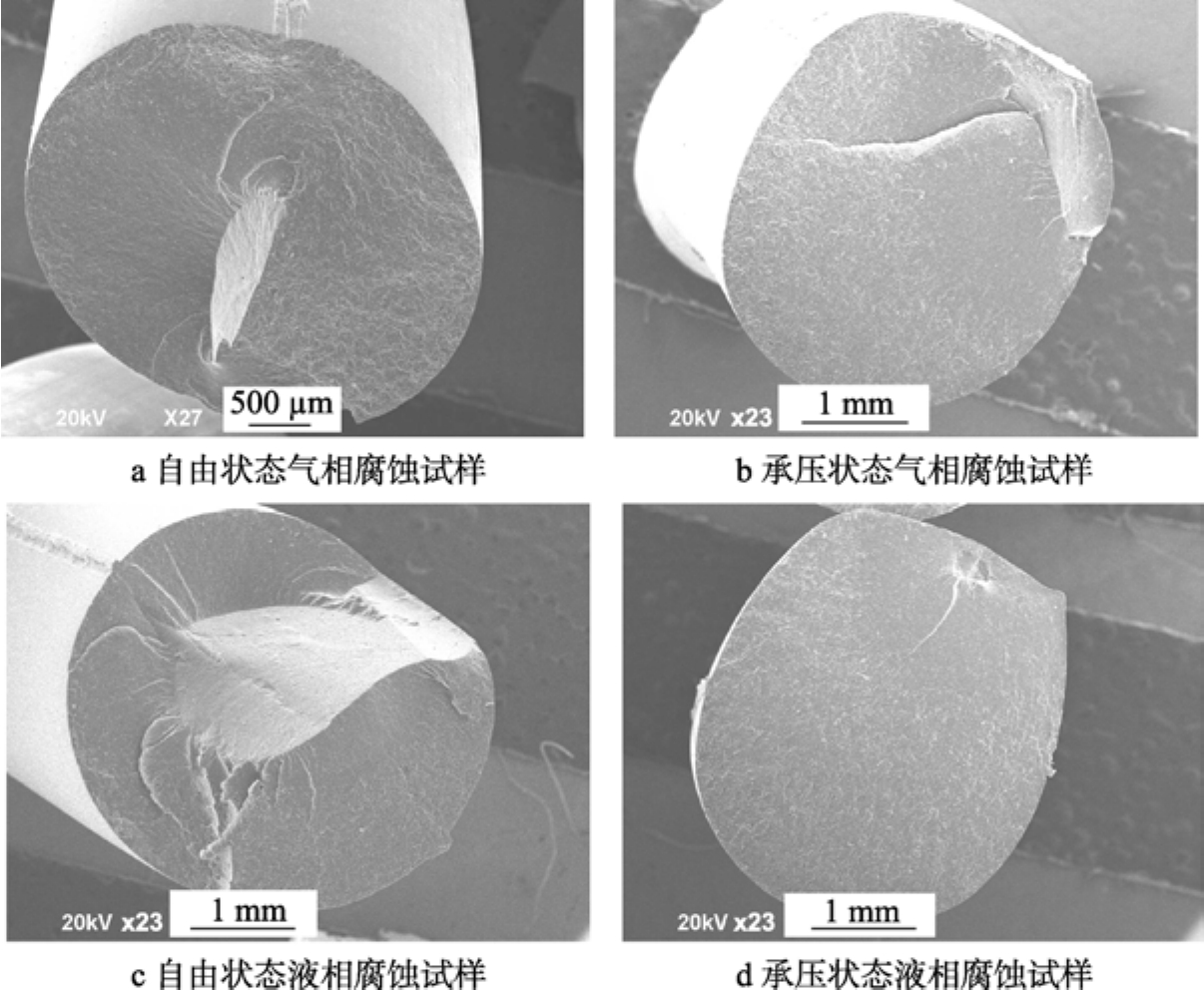

圖4 氟硅橡膠腐蝕前后拉伸斷口形貌

圖5 AFLAS橡膠腐蝕前后拉伸斷口形貌

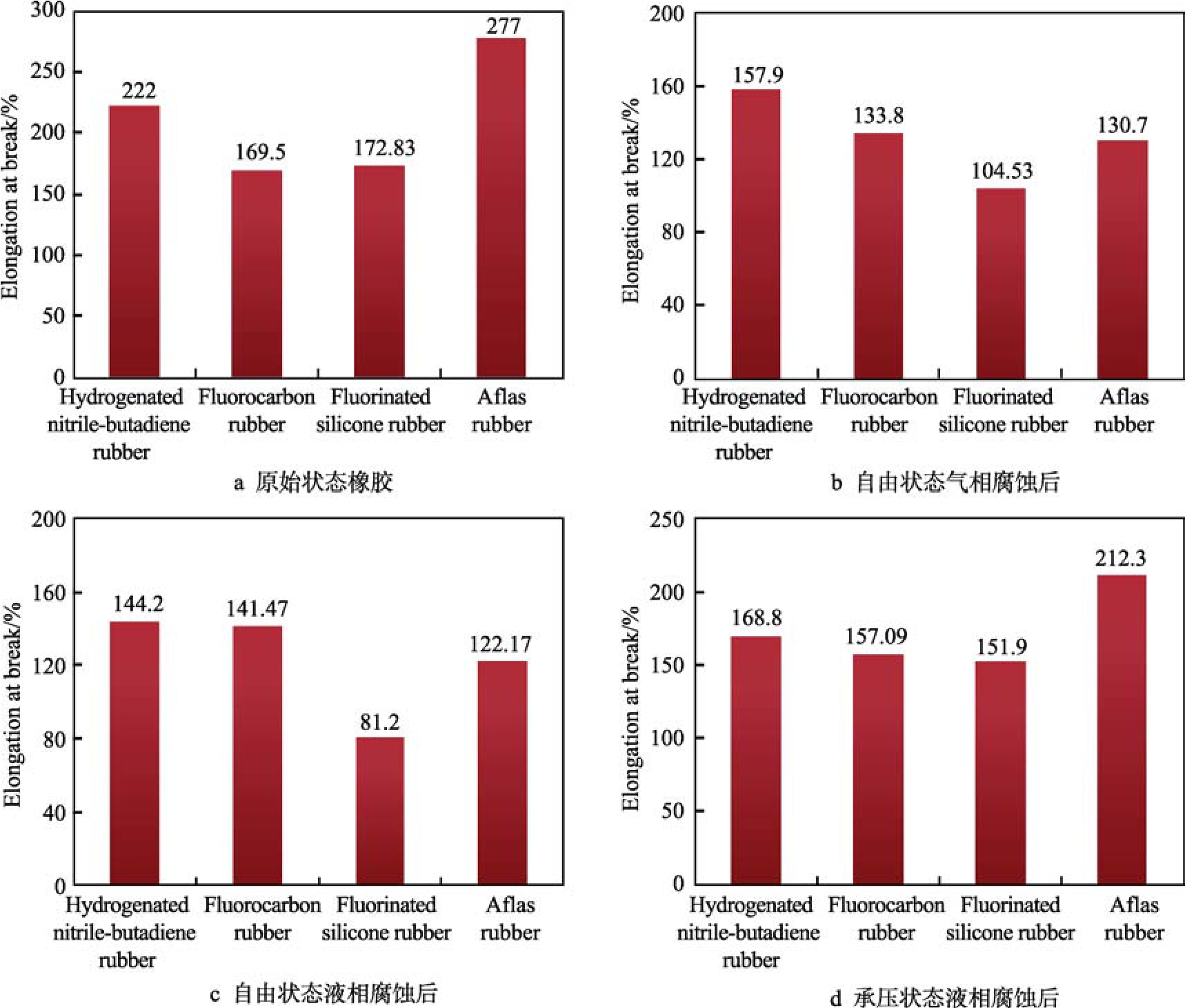

由圖6可知，4種橡膠材料O型圈在各種環境下腐蝕后，拉斷伸長率也都有不同程度的降低，自由狀態氣相腐蝕后、自由狀態液相腐蝕后、承壓狀態液相腐蝕后，橡膠拉斷伸長率分別下降 21.1%～52.8%、16.5%～55.9%、7.3%～24.0%。綜合3種腐蝕條件可以看出，相比自由狀態，承壓狀態下拉斷伸長率下降較少，但4種橡膠材料都不滿足“應用于溫度120 ℃、壓差 15～55 MPa的橡膠材料拉斷伸長率應不低于200%”的規定。

圖6 橡膠拉斷伸長率對比

3.1.3 硬度

相同條件下橡膠邵氏硬度對比見圖7。由圖可知，氫化丁腈橡膠 O型圈自由狀態氣相腐蝕后，硬度降低稍微明顯，其他環境下，硬度幾乎沒有變化。自由狀態氣相氫化丁腈橡膠腐蝕后，其硬度不滿足“應用于溫度120 ℃、壓差15～55 MPa的橡膠材料硬度應在（80±5）HA”的規定，其余三種狀態下，硬度仍然符合規定。

氟碳橡膠 O型圈在各種狀態下腐蝕后，硬度都略微下降，差別極小。腐蝕前和腐蝕后的氟碳橡膠的硬度都滿足“應用于溫度120 ℃、壓差15～55 MPa的橡膠材料硬度應在（80±5）HA”的規定。

氟硅橡膠在硬度方面，各種環境下腐蝕前后差別不大，都在86～87HA左右。腐蝕前和腐蝕后的氟硅橡膠的硬度都不滿足“應用于溫度 120 ℃、壓差 15～55 MPa的橡膠材料硬度應在（80±5）HA”的規定，都稍偏大。

在硬度上，AFLAS橡膠自由狀態液相腐蝕后與未腐蝕試樣差別不大，自由狀態氣相試樣和承壓狀態液相試樣硬度值減小。腐蝕前和自由狀態液相腐蝕后的AFLAS橡膠強度性能滿足“應用于溫度120 ℃、壓差 15～55 MPa的橡膠材料硬度應在（80±5）HA”的規定。自由狀態氣相和承壓狀態液相腐蝕后，硬度不再滿足此規定。

3.1.4 壓縮永久變形

相同條件下橡膠壓縮永久變形對比見圖8。由圖可知，氫化丁腈橡膠 O型圈腐蝕前后，壓縮永久變形值變化不大。自由狀態氣相和自由狀態液相腐蝕后的氫化丁腈橡膠壓縮永久變形性能滿足“應用于溫度120 ℃、壓差15～55 MPa的橡膠材料拉伸強度應不大于50%”的規定。

圖7 橡膠邵氏硬度對比

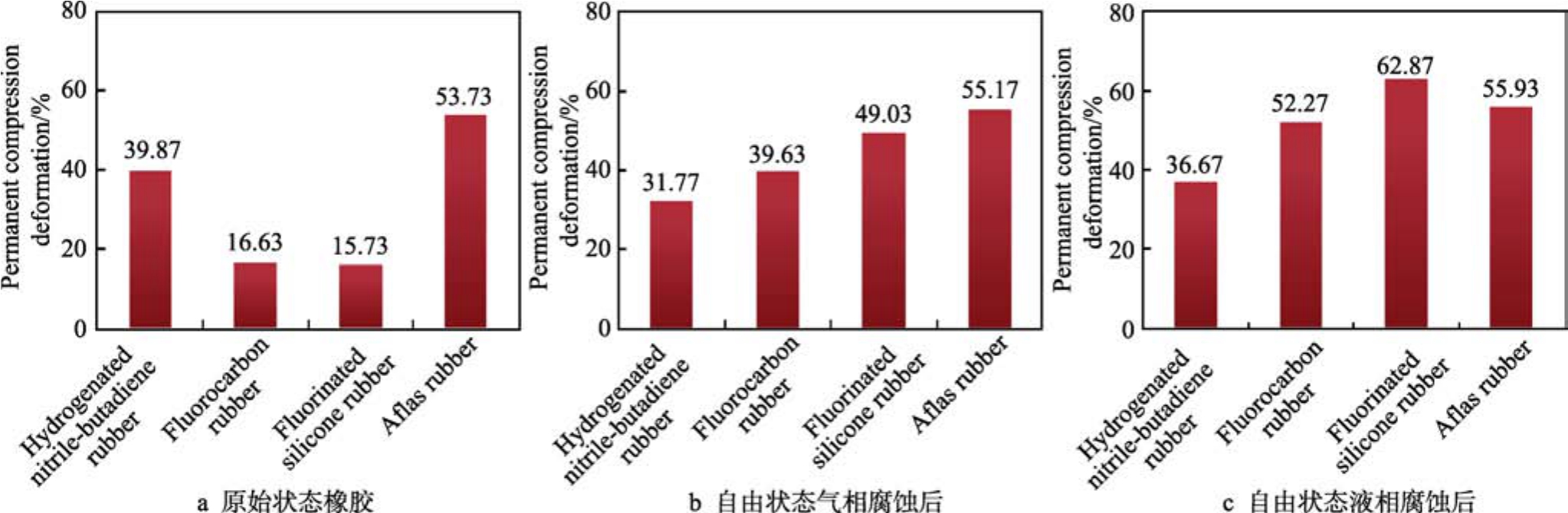

圖8 橡膠壓縮永久變形對比

氟碳橡膠 O型圈自由狀態下腐蝕后的壓縮永久變形明顯增大，且液相環境中腐蝕后 O型圈的壓縮永久變形值更高。未腐蝕和自由狀態氣相條件下腐蝕的氟碳橡膠的壓縮永久變形性能滿足“應用于溫度120 ℃、壓差15～55 MPa的橡膠材料壓縮永久變形應不大于 50%”的規定。自由狀態液相腐蝕后，氟碳橡膠壓縮永久變形大于50%，不符合規定。

氟硅橡膠在自由狀態下，特別是在液相環境中腐蝕后，O型圈的壓縮永久變形明顯增大。未腐蝕和自由狀態氣相條件下腐蝕的氟硅橡膠的壓縮永久變形性能滿足“應用于溫度120 ℃、壓差15～55 MPa的橡膠材料壓縮永久變形應不大于 50%”的規定。自由狀態液相腐蝕后，氟硅橡膠壓縮永久變形大于50%，不符合規定。

AFLAS橡膠O型圈腐蝕后，壓縮永久變形值略微增大。但腐蝕前后，AFLAS橡膠壓縮永久變形性能都不滿足應用于“溫度120 ℃、壓差15～55 MPa的橡膠材料壓縮永久變形小于50%”的規定。

3.2 滲透性試驗結果

從熱力學角度來說，氣體對橡膠的滲透機理是分子擴散過程。當橡膠材料的兩邊存在濃度梯度，即一側與濃度高、另一側與濃度低的滲透物質接觸時，在高濃度側滲透物質首先溶解于橡膠，然后在橡膠中向低濃度一側擴散，最后在低濃度一側逸出。滲透分子在橡膠表面滲入溶解的速率和滲透分子在橡膠內移動的快慢，是影響滲透過程快慢的兩個因素，分別由溶解性參數和擴散系數表述。從環境要素方面來看，壓力、溫度是影響氣體分子在橡膠中滲透的兩個重要因素。

壓差對4種橡膠材料滲透性的影響如圖9所示。由圖可知，在相同溫度條件下，壓力越低，氫化丁腈橡膠試驗后pH值越大，說明其在低壓條件下抗?jié)B透性能良好，隨著壓力的增加，抗?jié)B透性能變差。氟碳橡膠在低壓下抗?jié)B透性較好，隨著壓力升高，抗?jié)B透性能變差。氟硅橡膠在4個壓力下抗?jié)B透性都較好，但是高壓（15 MPa和20 MPa）下密封稍差。AFLAS橡膠在低壓下抗?jié)B透性較好，高壓力條件下密封較差。由圖9可見，隨著壓差增大，4種橡膠材料的抗?jié)B透性都變差，相同溫度（120 ℃）條件下，氟硅橡膠在 4個壓力條件下的抗?jié)B透性能都優于其他橡膠材料。

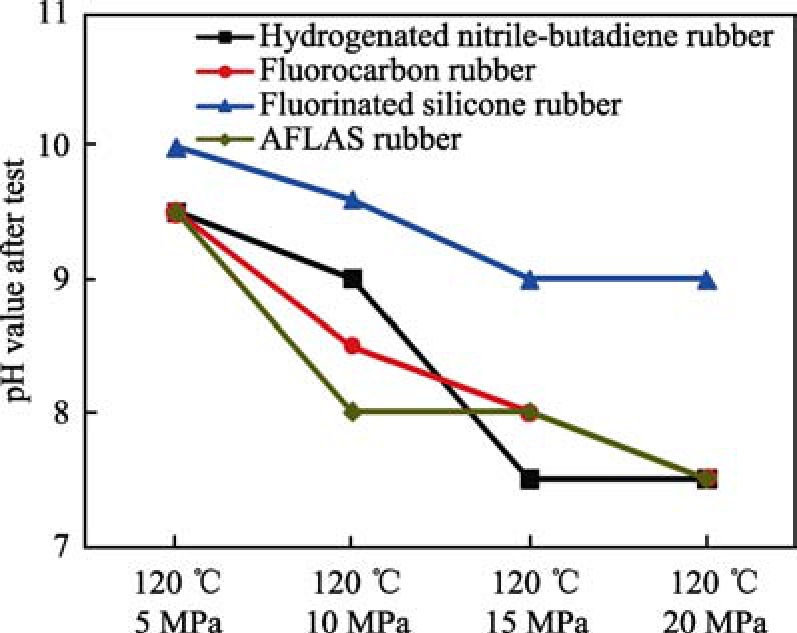

圖9 壓差對4種橡膠材料滲透性的影響

溫度對4種橡膠材料滲透性的影響如圖10所示。由圖可知，在相同壓力條件下，溫度越高，氫化丁腈橡膠試驗后的pH值越小，說明溫度升高導致更多的CO2進入密封件，即溫度越高，其抗?jié)B透性能越差。溫度的增加導致氣體分子運動加劇，擴散加快，氟碳橡膠在80 ℃下抗?jié)B透性能較好，隨著溫度升高，抗?jié)B透性能逐漸降低。氟硅橡膠在80、100、120 ℃下，pH值幾乎沒有變化，抗?jié)B透性能良好，140 ℃下pH值快速降低。AFLAS橡膠在80 ℃和100 ℃下，抗?jié)B透性較好，此后隨溫度增加，抗?jié)B透性變差。由圖10可見，隨著溫度增加，4種橡膠材料的抗?jié)B透性都變差。溫度升高，氣體分子和橡膠分子鏈的活動性越強，氣體擴散速率越大，相同壓差（10 MPa）下，氟硅橡膠在 4個溫度下的抗?jié)B透性均優于其他橡膠材料。

圖10 溫度對4種橡膠材料滲透性的影響

4 結論

1）在空氣中，氫化丁腈橡膠的拉伸強度最大，AFLAS橡膠其次；AFLAS橡膠的拉斷伸長率最大，氫化丁腈橡膠其次；氟硅橡膠的邵氏硬度最大，氫化丁腈橡膠其次；氟碳橡膠和氟硅橡膠的壓縮永久變形特性優于氫化丁腈橡膠和AFLAS橡膠。4種橡膠材料在高溫高壓模擬東海某氣田腐蝕環境中服役一段時間后，性能均有所降低。綜合比較而言，氫化丁腈橡膠的性能相對較好，AFLAS橡膠次之，再次是氟碳橡膠和氟硅橡膠。

2）隨著溫度的增加，CO2氣體在橡膠中的滲透和擴散作用增強。隨著橡膠密封兩側的壓差增加，CO2氣體在橡膠中的滲透量增多。溫度對橡膠滲透性的影響比壓差更大，對某些橡膠而言存在閥值效應，當超出一定溫度后，橡膠抗氣體滲透性能迅速下降。因此，應根據服役環境合理選擇橡膠類型，且盡量使封隔器膠筒處于應力平衡狀態，以延長井下工具安全服役壽命。

3）井下環境溫度在150 ℃以下，但對于承壓能力具有較高要求的壓裂、酸壓等作業中的封隔器膠筒，可采用氫化丁腈橡膠材料。而作業于溫度150 ℃以上的井下環境中，應使用氟橡膠膠筒。
