摘要:  采用真空電磁懸浮法熔煉了4種不同Al含量的FeCrMn1.3NiAlx (x=0，0.25，0.5，0.75) 高熵合金，通過FE-SEM、XRD、SKPFM、EPMA和動電位極化等方法研究了Al含量對鑄態FeCrMn1.3NiAlx高熵合金顯微組織及其在0.5 mol/L H2SO4溶液中鈍化行為的影響規律及機理。結果表明：FeCrMn1.3NiAlx (x=0，0.25) 合金試樣由fcc (Fe-Mn-Ni)+bcc (Fe-Cr-Mn) 結構組成，bcc結構的Fe-Cr-Mn相電化學活性較大而優先溶解，從而表現出兩個明顯的致鈍電位和致鈍電流峰；隨著Al的添加，當x=0.5時，合金中fcc結構已基本消失，形成了顆粒和條帶狀的b2相 (Al-Ni-Mn) 均勻分布在具有bcc結構的Fe-Cr-Mn相上，因二者微區相電化學活性相差不大，僅呈現出一個融合的致鈍電位和致鈍電流峰，同時合金中新形成的硬質ρ相因具有較高的電化學活性，而呈現出低的致鈍電位和較小的致鈍電流密度；當x=0.75時，ρ相消失，對應的低致鈍電位峰也隨之消失。Al添加通過改變FeCrMn1.3NiAlx高熵合金中微區相組成、顯微組織和電化學活性，從而影響其在0.5 mol/L H2SO4溶液中的電化學鈍化行為，隨著Al含量增加，合金致鈍電流密度增加，產生的b2相鈍化性能較差，使得合金的鈍化性能降低。

關鍵詞： 高熵合金 ; 顯微組織 ; 恒電位極化 ; 鈍化行為

高熵合金 (HEAs)[1]自誕生之日起就以其優異的性能和獨特的微觀結構引起了人們的關注。針對Ti、V、Cr、Fe、Co、Ni、Cu、Mo等從中選擇5種或5種以上熔煉制成高熵合金[2]。目前，高熵合金在耐腐蝕性能、耐磨性能和力學性能方面都取得了矚目的成就[3-5]。

傳統的耐腐蝕合金在使用一段時間后可能會發生局部腐蝕，如廣泛用于橋梁、船舶、海上石油平臺等結構工程的不銹鋼，進而造成失效，導致重大人員傷亡及經濟損失[6-8]。高熵合金由于其高的混合熵傾向于各元素均勻分布形成無序固溶體而不是金屬間化合物[9]，而合金微觀結構和元素分布又是影響耐蝕性和鈍化性能的重要因素[10-12]。Luo等[13]研究了FeCoCrNiMn高熵合金在0.1 mol/L H2SO4中的鈍化行為，結果表明，在FeCoCrNiMn合金上形成的鈍化膜因貧Cr而使其耐蝕性降低。FeCoCrNiMn作為經典高熵合金一直是研究的熱點，Al作為平價又能顯著提高材料強度和形成致密鈍化膜的金屬元素，常用于替代或降低高熵合金成分中的昂貴金屬成分如Co等；Mn的增加可降低其他合金成分的成本。Lee等[14]對AlxCrFe1.5MnNi0.5在H2SO4和NaCl溶液中進行了動電位極化和電化學阻抗譜分析，結果表明，AlxCrFe1.5MnNi0.5合金在酸性環境下的穩定鈍化區較寬，循環極化曲線也證實了AlxCrFe1.5MnNi0.5合金在含Cl-環境中不容易發生局部腐蝕；然而，隨著合金中Al含量增加，合金腐蝕敏感性和點蝕敏感性均增大，且該合金中富Ni-Al相在酸性介質中容易發生選擇性溶解。張雪等[15]研究AlCoCrFeNi系高熵合金發現，隨Al含量增加，合金在3.5% (質量分?jǐn)?shù)) NaCl溶液中的耐蝕性變差，主要是由于合金中富Ni-Al的b2相的析出與其余相形成了大量的微觀腐蝕電池，使得b2相優先溶解。Li等[16]研究了FeCoNiCrCu0.5Alx在0.5 mol/L NaCl和0.5 mol/L H2SO4溶液中的腐蝕特性，認為添加Al使FeCoNiCrCu0.5Alx的相結構隨Al含量的增加逐漸從x=0.5的fcc相演變成x=1.0時的bcc相；Al1.5合金同時包含fcc+bcc相，而此時Al1.0表現出最高的耐蝕性?？梢?jiàn)，Al的添加是通過對高熵合金微區各相的綜合性能的影響，進而影響合金整體的性能，目前對于高熵合金顯微組織演變與鈍化性能的研究還鮮有報導；且Al對于在輕量化、成本、硬度和強度等方面均能在一定程度上提高高熵合金的實用性，因此，研究Al對高熵合金組織和電化學鈍化行為的影響機理具有重要意義。

真空電磁懸浮熔煉是在真空冶金和電磁感應加熱的基礎上，利用磁力線對金屬熔體表面感應渦流的電磁交互作用，獲得與磁力線和渦流相垂直的電磁力，對金屬液產生懸浮作用。它排除了坩堝材料對熔池的污染，能制備純度特別高、成分非常均勻和精確的材料。本文運用真空電磁懸浮爐熔煉一系列不同Al含量的FeCrMn1.3NiAlx高熵合金，并采用場發射掃描電鏡、場發射電子探針掃描分析儀和X射線衍射儀等觀察合金的顯微組織，分析合金的物相組成和元素分布，進行了微區電化學測試，探討了FeCrMn1.3NiAlx高熵合金顯微結構演變及對其在0.5 mol/L H2SO4中鈍化行為的影響規律及機理，為后續設計和開發，提供理論依據和數據支持。

1 實驗方法

實驗所用高熵合金采用LGZ-3型號真空懸浮熔煉爐進行熔煉，各種合金元素按原子比為Fe∶Cr∶Mn∶Ni∶Al=1∶1∶1.3∶1∶x (x=0，0.25，0.5，0.75) 配制，而且為避免引入雜質而影響合金的組織與性能，所用金屬原料純度均為99.99%。另外，為確保組織的均勻性，對鑄錠進行了4次熔煉，然后澆鑄在80 mm×20 mm的矩形模具中。為了方便起見，文中直接用Al含量 (Al0，Al0.25，Al0.5，Al0.75) 來指代4種成分高熵合金。將熔煉好的鑄坯制成面積為1 cm2、高0.3 cm的圓柱型試樣用于金相觀察和電化學測試。電化學試樣一面焊接銅線，另一面作為工作面，并用環氧樹脂封裝僅露出1 cm2工作面，依次用400#，800#，1200#，2000#的SiC砂紙打磨，并用酒精清洗后干燥備用。

將打磨好的試樣用王水 (濃鹽酸∶甘油∶濃硝酸=3∶2∶1) 腐蝕后，采用Apreo S HiVac場發射掃描電子顯微鏡 (FE-SEM) 觀察各成分高熵合金的微觀組織。為了了解4種合金中元素分布情況，采用EPMA-8050G場發射電子探針掃描分析儀 (FE-EPMA) 對其進行元素分布分析，工作電壓為15 kV，掃描步長為0.5 μm，停留時間為1 ms/point。對恒電位極化后試樣的腐蝕形貌采用VHX-7000超景深三維顯微鏡觀察。使用Philips X Pert Pro型X射線衍射儀 (XRD) 分析各成分合金的物相組成，靶材為Cu靶，工作電壓為40 kV，電流40 mA，2θ范圍為20°~100°，掃描速度為5°/min。

電化學測試采用PGSTAT302N型電化學工作站，測試時采用三電極體系，試樣作為工作電極，鉑片和飽和甘汞電極 (SCE，文中未標明電位均為相對于SCE電極的電位值) 分別作為輔助電極和參比電極。腐蝕介質為0.5 mol/L H2SO4溶液，實驗溫度采用恒溫水浴控制在20 ℃。動電位極化曲線掃描范圍為-0.9~1.2 V，掃描速度設為1 mV/s；4種試樣分別在各自的其中一個鈍化電位處進行恒電位極化，具體電位后續會進行說明，極化時間均為2 h。所有測試結果均至少重復3次。

采用Bruker/Dimension ICON的掃描開爾文探針力顯微鏡 (SKPFM) 來測量高熵合金各微區相的表面形貌和相應的Volta電位，試樣掃描前用2000# SiC砂紙打磨，經機械拋光，超聲清洗10 min并吹干，掃描區域?yàn)?0 μm×40 μm。

2 實驗結果

2.1 FeCrMn1.3NiAlx高熵合金的微觀結構

圖1給出了4種FeCrMn1.3NiAlx高熵合金的XRD譜?？梢钥闯觯現eCrMn1.3Ni合金是由bcc和fcc結構組成。采用bcc結構和fcc結構的最強峰 (110) 和 (111) 的峰強比來估算合金中兩種結構的相對體積分?jǐn)?shù)[17]。在Al0合金中，Ibcc/Ifcc=0.20，說明合金中除少量的bcc結構外，主要由fcc結構組成。Al0.25合金中Ibcc/Ifcc的值為0.43，表明隨著Al的添加，合金中bcc結構數量增加，但還主要以fcc結構為主。Al0.5合金中fcc結構已基本消失，主要以bcc結構為主，同時伴隨有四方結構的ρ硬質相析出[18]。Al0.75合金中硬質相消失，XRD峰僅出現bcc相結構特征峰，說明Al的加入促進了FeCrMn1.3Ni合金晶體結構從fcc向bcc的轉變。另外，值得一提的是，由于Al的存在，由文獻[19,20]可知，合金中可能存在與bcc相結構晶格常數十分相似的b2相結構，XRD峰未能明顯區分開，需要通過元素分布進一步確定。

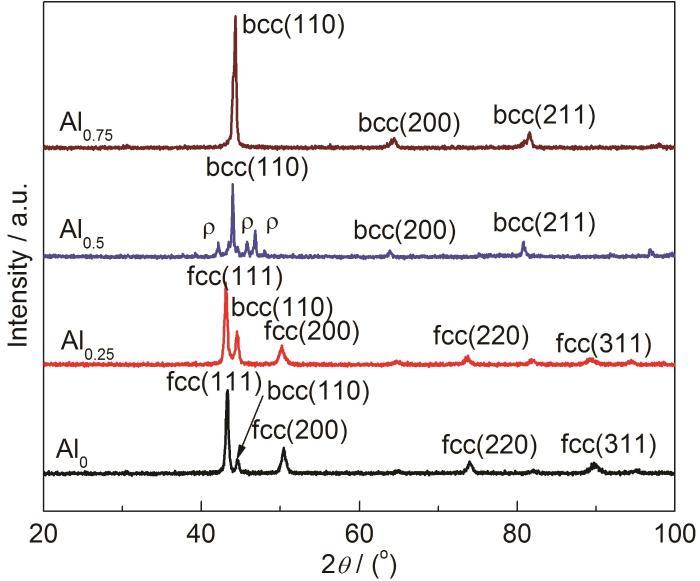

圖1   FeCrMn1.3NiAlx合金的XRD譜

2.2 FeCrMn1.3NiAlx高熵合金的顯微組織

圖2給出4種高熵合金的BSE像。可以看出，Al0合金中含有面積比約為17%的形狀各異的塊狀枝晶 (圖2a) 隨著Al的加入，Al0.25合金中出現均勻分布的樹枝狀枝晶，約占基體總面積的32%。當Al含量增加到0.5時，Al0.5合金的顯微組織發生了突變，熔點較高的組分在晶粒內部首先凝固析出；熔點較低的組分在晶粒內部析出形成小顆粒相，在晶界處析出形成大量條帶相，此外在晶界的交匯處還有小部分ρ析出相存在 (圖2c和d)。當Al含量達到0.75時，ρ相消失，除晶界處的條帶組織明顯變寬增粗外，合金顯微形貌與x=0.5時的基本相同。由顯微組織觀察可以推斷，Al0.5合金和Al0.75合金中bcc結構均有兩種相態存在。

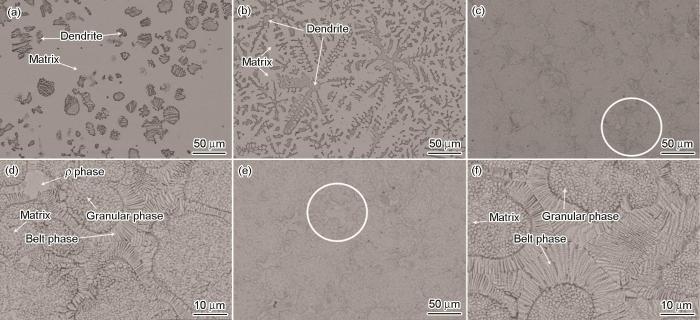

圖2   FeCrMn1.3NiAlx合金的FE-SEM下的背散射電子圖像

2.3 FeCrMn1.3NiAlx高熵合金微區相的元素分布

為了進一步確定上述4種鑄態高熵合金中不同微區相的元素組成和含量，對其進行FE-EPMA面掃描，結果如圖3，相應的相組成如表1所示?？梢钥闯?，所有加入元素在各相中均存在 (下文中均以該相中含量最多的3種元素命名)。Al0合金試樣基體相中主要是Fe、Mn、Ni，析出的枝晶相中主要是Fe、Cr、Mn，形成了由Fe-Ni-Mn基體相 (fcc) 與Fe-Cr-Mn枝晶相 (bcc) 組成的兩相結構，且由于枝晶的Cr含量較高，使得周?chē)霈F(xiàn)了明顯的貧Cr區。當加入少量Al (x=0.25)，Al除了熔入合金的基體和枝晶外，還有極少部分是以Al-Ni-Mn彌散分布在合金中，此時基體和枝晶中的主要元素種類與未添加Al時相同，仍均為fcc的Fe-Ni-Mn和bcc的Fe-Cr-Mn。Al0.5合金中元素的分布發生了極大的變化：主要是由具有bcc結構Fe-Cr-Mn相和顆粒狀或晶界處的條帶狀b2相Al-Ni-Mn組成，同時析出ρ相 (Fe6Cr5Mn8)[18]。Al0.75合金元素分布與Al0.5合金相似，除ρ相消失外，也是由bcc結構的Fe-Cr-Mn和由Al-Ni-Mn的b2相兩相組成，且b2相所占比例有所增加。FE-EPMA進一步證實了Al0.5和Al0.75試樣中b2相的存在。

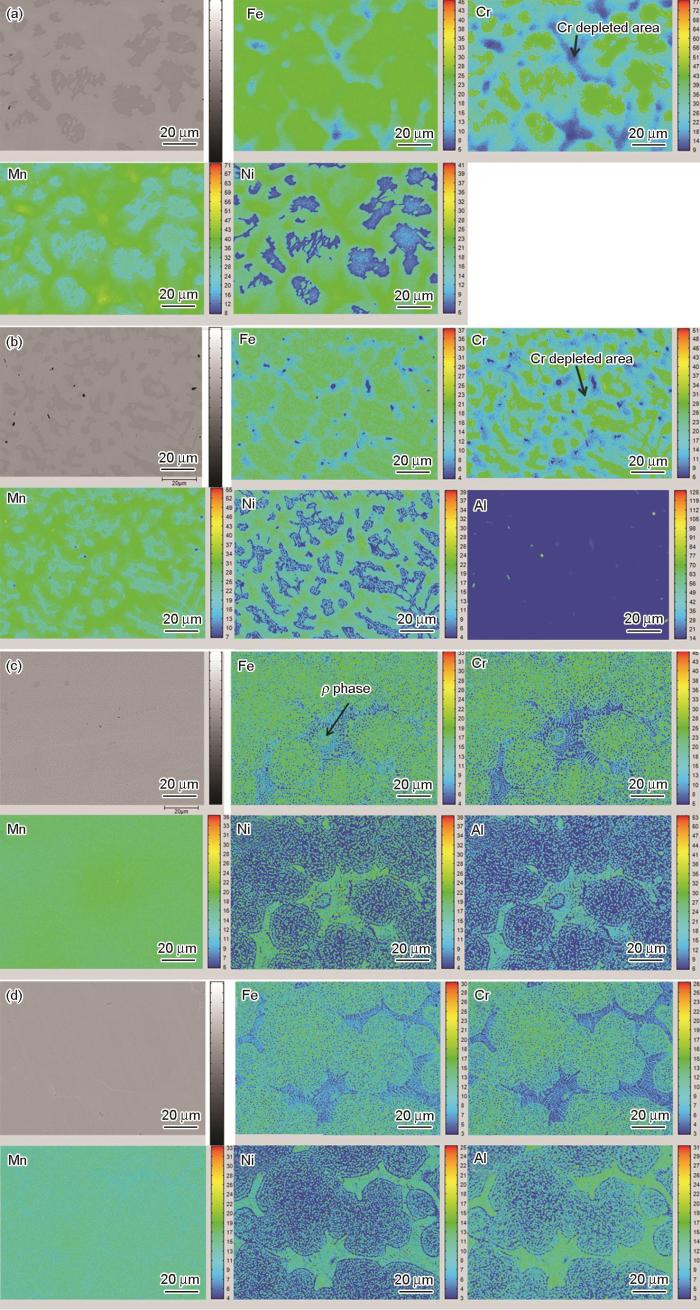

圖3   FeCrMn1.3NiAlx合金各元素的FE-EPMA圖譜

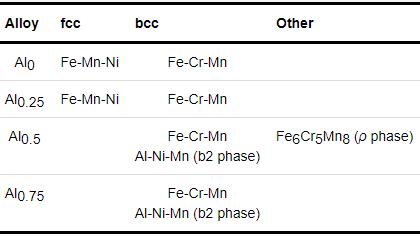

表1   FeCrMn1.3NiAlx合金各相中的主要元素成分

2.4 FeCrMn1.3NiAlx高熵合金的微區相Volta電位分布

由上述結果可知，合金中的相組成和結構均會隨著Al含量的不同而發生變化。為了表征微區相組成和結構變化引起的電化學活性變化，用Kelvin探針測量其與樣品的Volta電位，圖4給出了SKPFM形貌圖和對應的Volta電位微區相分布圖，并取圖中橫線部分作電位曲線圖。Volta電位是金屬表面的一個特征特性，是無限遠離表面的位置和表面外的位置之間的電位差，是描述金屬電化學行為的可測量的物理量。一般來說，金屬材料在空氣中的Volta電位與腐蝕介質中的自腐蝕電位呈線性相關，Volta電位可以用來間接評價合金在腐蝕介質中不同微區相的電化學活性[21]。由圖4可看出，Al0、Al0.25合金中枝晶相Fe-Cr-Mn (bcc) 的Volta電位均較基體Fe-Mn-Ni (fcc) 更低，說明枝晶相電化學熱力學穩定性較基體相更差，即發生腐蝕的傾向更大，更易優先溶解。另外，Al0.5合金中ρ相的電位比周?chē)Ы缣幍臈l帶相更低，說明ρ相的耐蝕性?xún)A向較其它2種微區相更差；Al0.75合金試樣中Al、Ni、Mn組成的條帶狀和顆粒狀的b2相的Volta電位基本相同，與bcc結構的Fe-Cr-Mn相差不大。

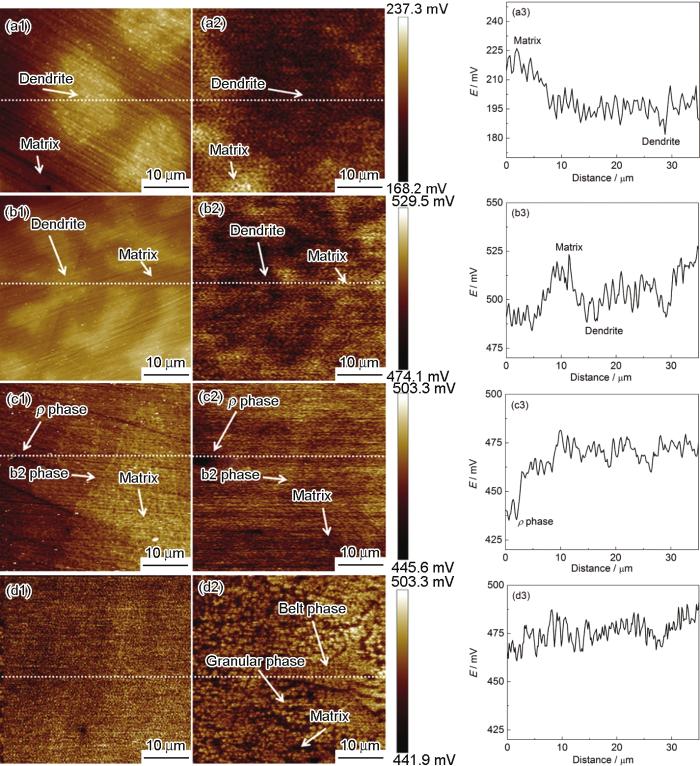

圖4   FeCrMn1.3NiAlx合金的SKPFM形貌和Volta電位圖

2.5 FeCrMn1.3NiAlx高熵合金的動電位極化曲線

圖5給出了4種合金在0.5 mol/L H2SO4中的動電位極化曲線，致鈍電位附近的局部區域放大如圖6所示。為了方便比較各合金試樣的鈍化性能，表2列出了4種合金的各項電化學鈍化動力學參數。由圖6可以看出，隨著Al含量的增加，合金的自腐蝕電位負移，自腐蝕電流增加，其在0.5 mol/L H2SO4中的耐蝕性變差。4種合金陰極均表現出活化極化行為，陽極表現出典型的鈍化行為。仔細觀察發現，對于由FeMnNi相 (fcc) 和FeCrMn (bcc) 組成的Al0和Al0.25合金試樣均出現兩個明顯的致鈍電流峰，分別對應不同的致鈍電位 (Al0對應-0.230和-0.170 V，Al0.25對應-0.241和-0.165 V)。當Al增加至0.5時，上述兩個致鈍電位逐漸逼近，最終融合成一個電位，相應的電流也疊加成一個大的電流峰。另外在更低電位處又出現一個小的電流峰；當Al進一步增加至0.75時，與Al0.5試樣相比低電位處小電流峰消失，只觀察到一個致鈍電流峰和對應的致鈍電位。另外，Al的加入使得合金的維鈍電流密度呈現不同程度的降低，但穩定鈍化區間變化不大。Al0和Al0.25在鈍化開始的致鈍電位處均出現了兩處致鈍電流峰，Al0.5中的兩處致鈍電流峰相差較大，而Al0.75未表現出該特征。

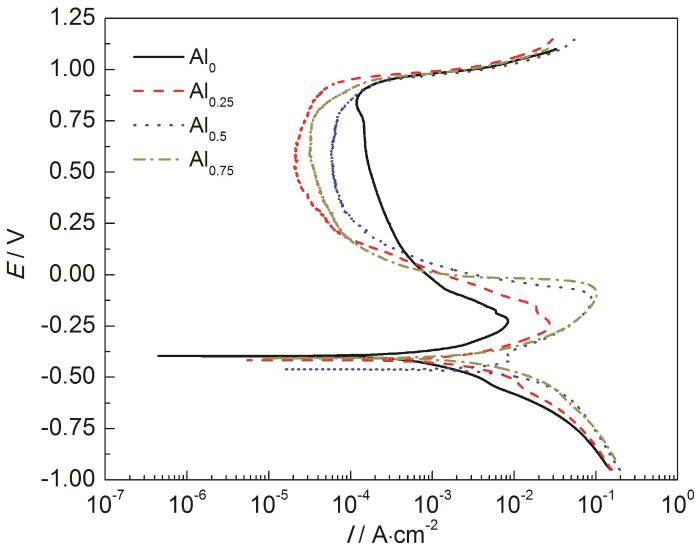

圖5   FeCrMn1.3NiAlx合金在0.5 mol/L H2SO4溶液中的極化曲線

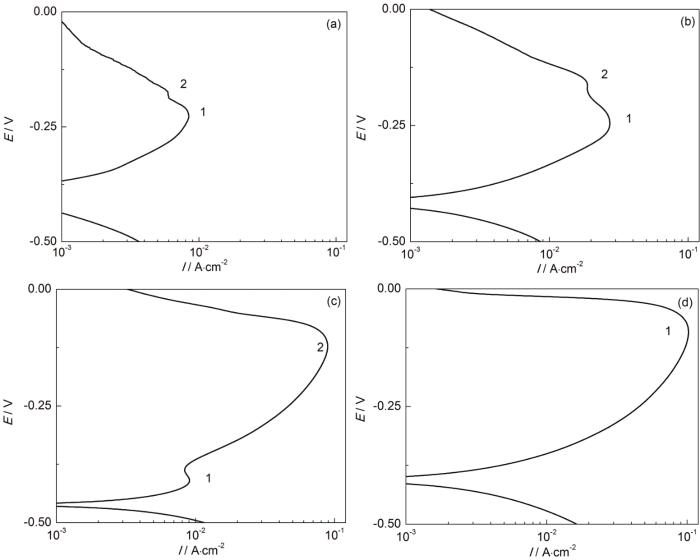

圖6   FeCrMn1.3NiAlx合金在0.5 mol/L H2SO4致鈍電位附近的放大圖

表2   FeCrMn1.3NiAlx高熵合金極化曲線中鈍化參數

2.6 FeCrMn1.3NiAlx高熵合金恒電位極化后的顯微形貌

為進一步確定不同鈍化電位產生的本質原因，將合金中的致鈍電位中較低的稱為1號電位，較高電位稱為2號電位 (圖6)，并在1號電位處進行2 h恒電位極化處理，采用三維體視顯微鏡對極化后的試樣形貌進行觀察，結果如圖7所示，其中，圖中白色圓圈內為優先腐蝕的相。Al0和Al0.25合金中均有一相優先溶解，由圖3a和4a中EPMA和Volta電位分布結果可知：上述兩種合金中優先溶解的相均為Fe-Cr-Mn枝晶相，較高致鈍電位則對應FeMnNi相。Al0.5合金試樣在施加恒電位極化后只有少部分相，即硬質相ρ相優先溶解 (圖4)，而基體雖有2相組成，但未表現出明顯的某一相優先溶解的特征。對于Al0.75合金試樣，恒電位極化之后，表面雖然產生了腐蝕形貌，但未有明顯的高低起伏，即兩相的溶解速率幾乎相同，這是由于Fe-Cr-Mn相和Al-Ni-Mn相 (b2相) 電化學活性相差不大，二者均勻溶解所致。

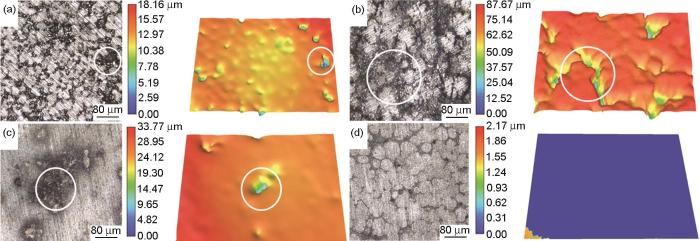

圖7   FeCrMn1.3NiAlx合金恒電位極化后的三維組織形貌

3 分析與討論

3.1 FeCrMn1.3NiAlx高熵合金顯微組織和結構演變

金屬原子間的結合與電負性、晶體結構以及組成相的熵值有關，組成相的元素種類越多，越趨向于等原子比，熵值越高，相越穩定[6]。本研究中所用5種元素的電負性由小到大排列次序?yàn)椋篘i＞Fe＞Cr＞Al＞Mn，它們室溫時常見的晶體結構依次為fcc、bcc、bcc、fcc、bcc。在本研究中，可見隨著Al添加量的增加，F(xiàn)eCrMn1.3NiAlx合金逐漸由以fcc晶體結構為主的Fe-Mn-Ni和bcc結構的Fe-Cr-Mn兩相 (x=0，0.25)，經過由bcc的Fe-Cr-Mn相和Al-Ni-Mn相 (b2相) 兩相+四方結構的ρ硬質析出相 (x=0.5)，最終演變?yōu)閤=0.75時單一bcc的Fe-Cr-Mn和Al-Ni-Mn (b2相) 兩相 (圖1和3)。由于Mn的電負性最低且含量最高，在未加入Al之前Mn優先與Ni、Fe結合形成fcc相，并形成合金組織的主要基體部分[19]，與XRD結果基本吻合，剩余的Fe、Mn與Cr結合形成bcc相 (圖1和圖3)。加入少量Al后 (x=0.25)，由于Al與Ni同為面心立方晶體且電負性差異較大，因此優先結合形成Al-Ni-Mn；Al除了熔入Fe-Ni-Mn和Fe-Cr-Mn兩相外，還促進了枝晶的形成，且Al的加入促進了兩相內部其他元素向等原子比轉換以增大該相的熵值，但此時Al只能結合少量的Ni、Mn而未能改變基本的兩相組織，因此呈現出與Al0試樣相似的兩相微觀組織，只是枝晶形態由不規則的塊狀枝晶轉化為樹枝晶，數量占比也明顯上升[19]。當添加足夠的Al后 (x=0.5)，Al優先與Ni、Mn結合，剩余的Fe、Cr都為體心立方且晶格常數相近，最終形成了Al-Ni-Mn和Fe-Cr-Mn熔點差異較大的同為bcc結構的兩個不同的相，且在x=0.5時出現了硬度較高的四方結構ρ相 (圖1)；Al0.5和Al0.75在凝固過程中由于FeCrMn相熔點高先凝固，熔點低的AlNiMn相則在晶粒內部以顆粒狀析出，并在晶界處長大成條帶狀，最終形成了如圖2c所示的微觀組織。

3.2 Al添加對FeCrMn1.3NiAlx高熵合金電化學鈍化行為影響

合金的化學成分決定其顯微組織和相結構，進而影響其電化學活性，并最終影響其電化學腐蝕行為。本研究中，Al添加對FeCrMn1.3NiAlx高熵合金在0.5 mol/L H2SO4中動電位極化行為的影響與Al添加造成的合金晶體結構和相組成演變密切相關。Al含量的增加降低了合金的自腐蝕電位和自腐蝕電流，增大了鈍化所需的致鈍電流密度，降低了材料的耐蝕性[22]。Al0、Al0.25合金試樣顯微組織類似，各相占比及相中的元素種類、含量均不相同，導致基體fcc結構的Fe-Cr-Ni相和bcc的Fe-Cr-Mn枝晶相電化學活性相差明顯 (圖4a)，從而使其在動電位極化過程中因溶解速率不同而呈現出兩個明顯的致鈍電流峰和致鈍電位[23,24] (圖6a)，bcc結構的Fe-Cr-Mn相優先溶解 (圖7a)，fcc結構的Fe-Mn-Ni相在稍高電位才開始溶解。當Al含量到達0.5時，新形成的硬質ρ相 (圖1、4c) 具有較高的電化學活性，因而呈現出低的致鈍電位和較小的致鈍電流密度 (圖6c)，但具有bcc結構的Al-Ni-Mn相 (b2相) 和Fe-Cr-Mn相電化學活性相差不大，鈍化行為未表現出明顯不同，因而僅呈現出一個融合的致鈍電位和致鈍電流峰 (圖4c)。Al0.75試樣因同樣具有相似bcc結構的Fe-Cr-Mn相和Al-Ni-Mn的b2相，也只呈現出一個致鈍電位和致鈍電流峰，而顆粒狀和條帶狀的Al-Ni-Mn相均勻地分布在Fe-Cr-Mn基體上，使得合金組織雖然是兩相結構但在整體上表現出單相特征，在低Al試樣中出現的兩個電流峰此時融合成一個電流峰 (圖6c)。從電化學測試結果來看，F(xiàn)eCrMn1.3NiAlx合金體系中Al0成分具有最低的致鈍電位和最寬的鈍化區，因此具有最好的鈍化性能，這是由于合金中Al含量的增加相當于降低了合金中的Cr含量，不利于Cr2O3鈍化膜的形成[25]；Al與Ni、Mn結合后形成的b2相本身的鈍化能力較差，且隨著Al含量的增加，合金中的b2相占比會越來越高，使得合金的整體鈍化能力降低。

4 結論

(1) Al的加入改變了鑄態FeCrMn1.3NiAlx高熵合金晶體結構與微區相化學組成。FeCrMn1.3Ni以fcc結構為主，含有少量bcc結構，顯微組織為基體相Fe-Ni-Mn+少量枝晶相Fe-Cr-Mn；隨著Al添加量的增加，Al與Ni、Mn的結合促進了枝晶形成，晶體結構由以fcc為主轉向以bcc為主，并最終演變?yōu)橐灶w粒和條帶的形式的Al-Ni-Mn的b2相細小而均勻地分布在bcc結構的Fe-Cr-Mn基體中。另外，當x=0.5時，合金中在部分晶界交匯處還形成了四方結構的硬質ρ相。

(2) 隨Al添加量的變化，鑄態FeCrMn1.3NiAlx高熵合金在0.5 mol/L H2SO4溶液中呈現出不同的電化學鈍化行為。Al的添加降低了合金的腐蝕電位，鈍化所需電流密度增大，但進入鈍化區后使得維持鈍化狀態的維鈍電流密度降低。另外，Al0和Al0.25試樣均在致鈍電位處出現兩個電流峰，F(xiàn)eCrMn對應的電位為-0.240 V，F(xiàn)eMnNi對應的電位為-0.170 V。隨著Al含量的增加 (x=0.5)，ρ相析出，在更低電位-0.409 V出現新的電流峰，原來的兩個電流峰因FeCrMn和AlNiMn兩相合金成分變化而在-0.094 V融合為一個電流峰。隨著Al含量增加至0.75，ρ相消失，其對應的電流峰也隨之消失。

(3) FeCrMn1.3NiAlx合金體系中Al0成分具有較好的鈍化性能，隨著Al的加入，產生的b2相具有較差的鈍化能力，使得合金的鈍化性能逐漸降低。

參考文獻

1 Yeh J W, Chen S K, Lin S J. Nanostructured high-entropy alloys with multiple principal elements: Novel alloy design concepts and outcomes [J]. Adv. Eng. Mater., 2004, 6: 299

2 Yeh J W, Lin S J, Chin T S, et al. Formation of simple crystal structures in Cu-Co-Ni-Cr-Al-Fe-Ti-V alloys with multiprincipal metallic elements [J]. Metall. Mater. Trans., 2004, 35A: 2533

3 Zhang S, Wu C L, Zhang C H, et al. Laser surface alloying of FeCoCrAlNi high-entropy alloy on 304 stainless steel to enhance corrosion and cavitation erosion resistance [J]. Opt. Laser Technol., 2016, 84: 23

4 He J Y, Wang H, Huang H L, et al. A precipitation-hardened high-entropy alloy with outstanding tensile properties [J]. Acta Mater., 2016, 102: 187

5 Munitz A, Meshi L, Kaufman M J. Heat treatments' effects on the microstructure and mechanical properties of an equiatomic Al-Cr-Fe-Mn-Ni high entropy alloy [J]. Mater. Sci. Eng., 2017, 689A: 384

6 Hu Y T, Dong P F, Jiang L, et al. Corrosion behavior of riveted joints of TC4 Ti-alloy and 316L stainless steel in simulated marine atmosphere [J]. J. Chin. Soc. Corros. Prot., 2020, 40: 167

6 胡玉婷, 董鵬飛, 蔣立等. 海洋大氣環境下TC4鈦合金與316L不銹鋼鉚接件腐蝕行為研究 [J]. 中國腐蝕與防護學報, 2020, 40: 167

7 Zhang H, Du N, Zhou W J, et al. Effect of Fe3+ on pitting corrosion of stainless steel in simulated seawater [J]. J. Chin. Soc. Corros. Prot., 2020, 40: 517

7 張浩, 杜楠, 周文杰等. 模擬海水溶液中Fe3+對不銹鋼點蝕的影響 [J]. 中國腐蝕與防護學報, 2020, 40: 517

8 Sun J L, Zou D, Jin J, et al. Localized corrosion resistance of three commonly-used stainless steels [J]. Chin. J. Mater. Res., 2017, 31: 665

8 孫京麗, 鄒丹, 金晶等. 三種常用不銹鋼的耐局部腐蝕性能 [J]. 材料研究學報, 2017, 31: 665

9 Zhang W R, Liaw P K, Zhang Y. Science and technology in high-entropy alloys [J]. Sci. China Mater., 2018, 61: 2

10 Qiu Y, Thomas S, Gibson M A, et al. Corrosion of high entropy alloys [J]. npj Mater. Degrad., 2017, 1: 15

11 Massoud T, Maurice V, Klein L H, et al. Intergranular effects on the local electronic properties of the passive film on nickel [J]. Corros. Sci., 2013, 69: 245

12 Bettini E, Kivis?kk U, Leygraf C, et al. Study of corrosion behavior of a 2507 super duplex stainless steel: Influence of quenched-in and isothermal nitrides [J]. Int. J. Electrochem. Sci., 2013, 9: 61

13 Luo H, Li Z M, Mingers A M, et al. Corrosion behavior of an equiatomic CoCrFeMnNi high-entropy alloy compared with 304 stainless steel in sulfuric acid solution [J]. Corros. Sci., 2018, 134: 131

14 Lee C P, Chang C C, Chen Y Y, et al. Effect of the aluminium content of AlxCrFe1.5MnNi0.5 high-entropy alloys on the corrosion behaviour in aqueous environments [J]. Corros. Sci., 2008, 50: 2053

15 Zhang X, Cui H Z, Wang M L, et al. Effect of Al content on microstructure and corrosion resistance of AlxCoCrFeNi high entropy alloys [J]. Trans. Mater. Heat Treat., 2018, 39(12): 29

15 張雪, 崔洪芝, 王明亮等. Al含量對AlxCoCrFeNi系高熵合金組織和耐蝕性能的影響 [J]. 材料熱處理學報, 2018, 39(12): 29

16 Li B Y, Peng K, Hu A P, et al. Structure and properties of FeCoNiCrCu0.5Alx high-entropy alloy [J]. Trans. Nonferrous Met. Soc. China, 2013, 23: 735

17 Wang Y, Li M Y, Sun L L, et al. Microstructure and corrosion property of FeCrNiCo (Cu/Mn) high entropy alloys [J]. Chin. J. Nonferrous Met., 2020, 30(1): 94

17 王勇, 李明宇, 孫麗麗等. FeCrNiCo(Cu/Mn) 高熵合金組織及腐蝕性能 [J]. 中國有色金屬學報, 2020, 30(1): 94

18 Chen S T, Tang W Y, Kuo Y F, et al. Microstructure and properties of age-hardenable AlxCrFe1.5MnNi0.5 alloys [J]. Mater. Sci. Eng., 2010, 527A: 5818

19 Zhang W W, Li R B. Study of microstructure and mechanical properties of FeNiMnCr0.75Alx high-entropy alloys [J]. Nonferrous Met. Mater. Eng., 2018, 39(3): 18

19 張威威, 李榮斌. 多主元FeNiMnCr0.75Alx高熵合金微觀結構和力學性能的研究 [J]. 有色金屬材料與工程, 2018, 39(3): 18

20 He J Y, Liu W H, Wang H, et al. Effects of Al addition on structural evolution and tensile properties of the FeCoNiCrMn high-entropy alloy system [J]. Acta Mater., 2014, 62: 105

21 Sathirachinda N, Pettersson R, Wessman S, et al. Study of nobility of chromium nitrides in isothermally aged duplex stainless steels by using SKPFM and SEM/EDS [J]. Corros. Sci., 2010, 52: 179

22 Kao Y F, Lee T D, Chen S K, et al. Electrochemical passive properties of AlxCoCrFeNi (x=0, 0.25, 0.50, 1.00) alloys in sulfuric acids [J]. Corros. Sci., 2010, 52: 1026

23 Wang Y, Cheng X Q, Li X G. Electrochemical behavior and compositions of passive films formed on the constituent phases of duplex stainless steel without coupling [J]. Electrochem. Commun., 2015, 57: 56

24 Tsai W T, Chen J R. Galvanic corrosion between the constituent phases in duplex stainless steel [J]. Corros. Sci., 2007, 49: 3659

25 Cheng X Q, Wang Y, Dong C F, et al. The beneficial galvanic effect of the constituent phases in 2205 duplex stainless steel on the passive films formed in a 3.5%NaCl solution [J]. Corros. Sci., 2018, 134: 122
