在XRD的數據處理中我們經常會遇到豎線圖的畫法，這篇推文向大家講解這個簡單實用的畫法。由于原始數據圖因人而異，故此文講解只講解具體的標準曲線畫法。
XRD標準圖譜的畫法
1.1 以0為基點做出標準卡片

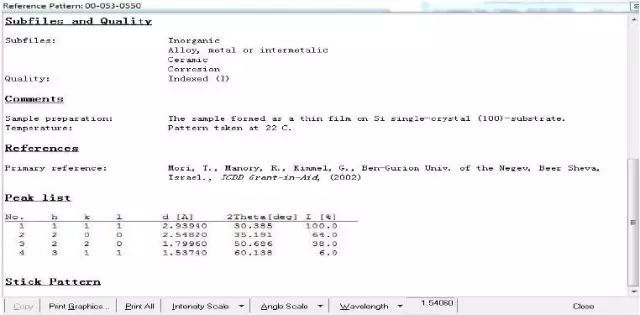

Step1：找到匹配的標準卡片，確定峰位和強度：復制粘貼或者手動輸入到origin

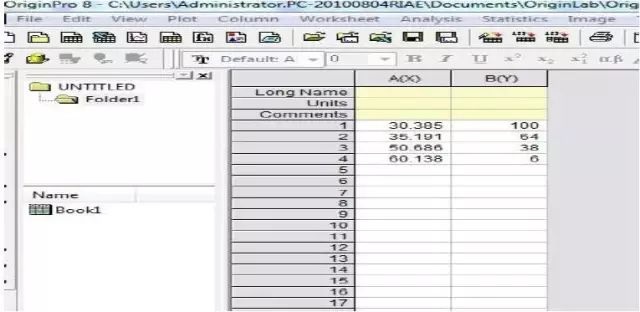

Step2：復制粘貼或者手動輸入到origin

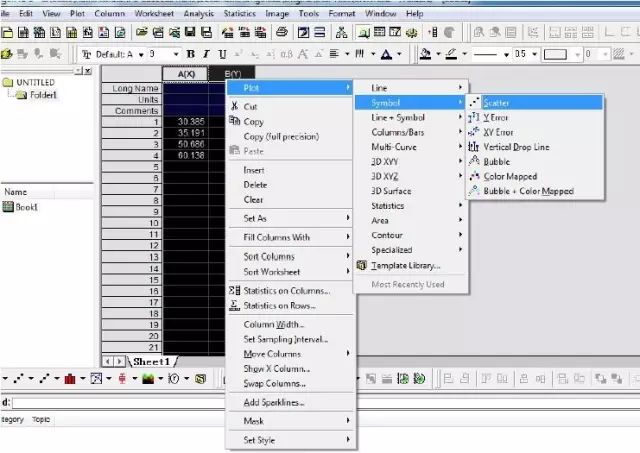

Step3：作圖plot—symbol—scatter

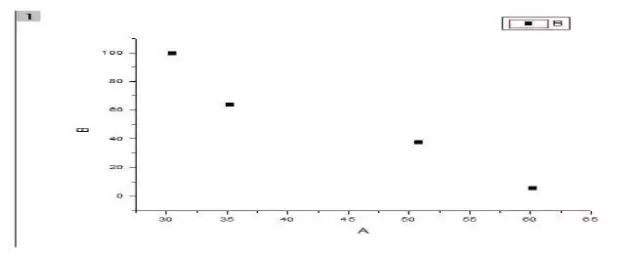

操作后會出現如下圖形：

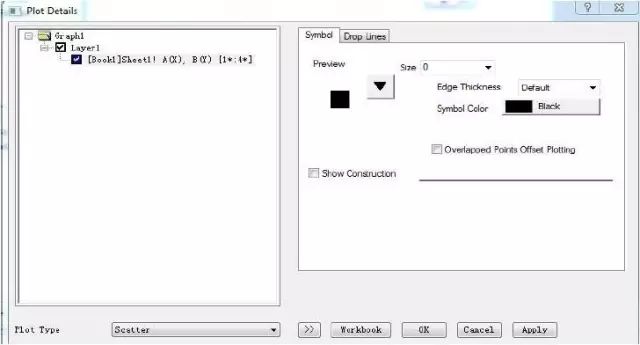

Step4：雙擊黑點，進行設置，Size—0,其余不用改變。

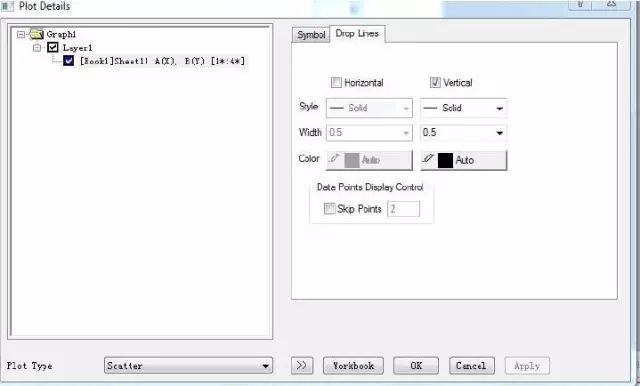

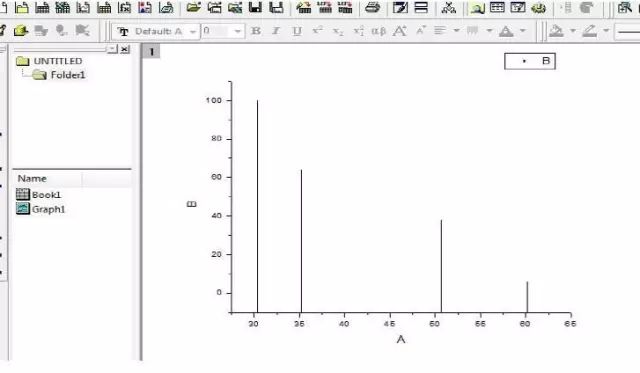

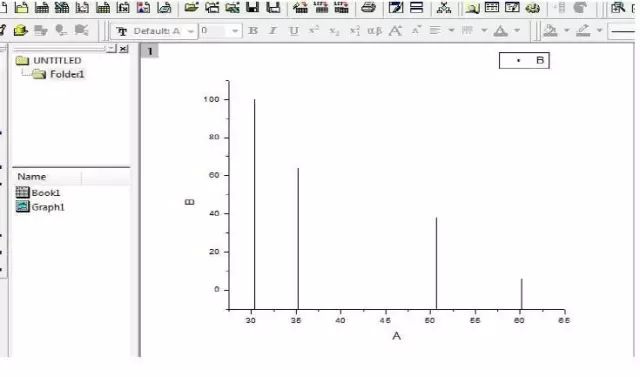

Step5：接下來，drop line—選中vertical,如有需要可以自己更改線性和粗細，apply以后就是你想要的標準圖譜啦。
1.2 可以設置任何位置為基點，做出標準卡片豎線，此時的做法相對更為實用

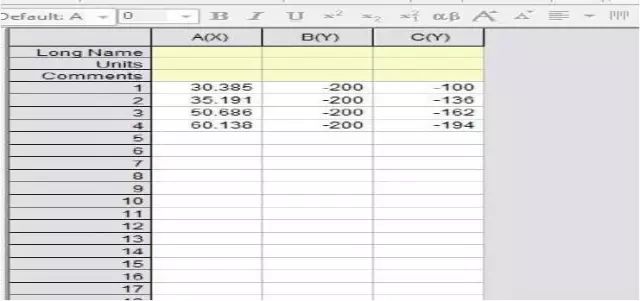

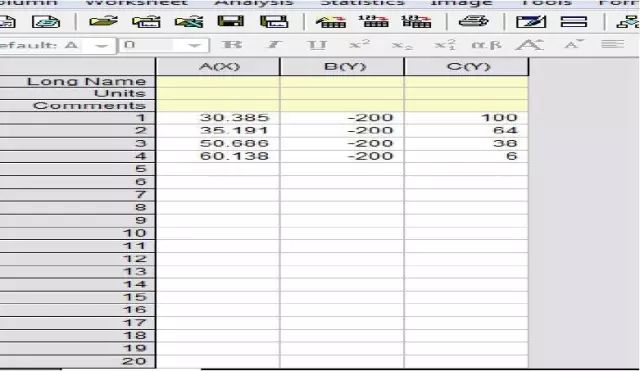

Step1：假設基線下移200，以-200為基線。在標準卡片中間加一列，全部為-200，接著標準卡片的數值全部加上-200。

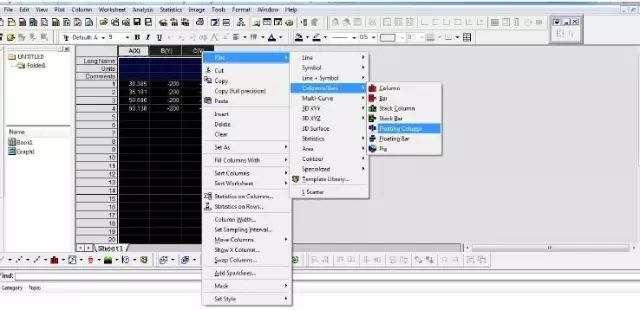

Step2：數據搞定，下面開始作圖。Plot—column/bar—floating column

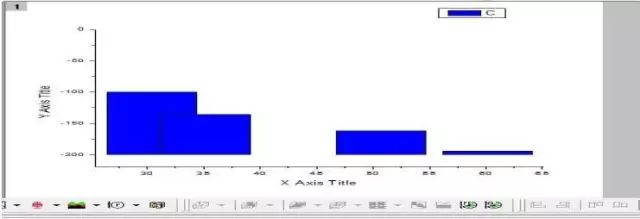

最后，效果如下：

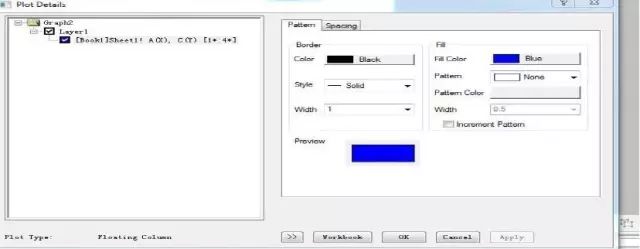

Step3：雙擊圖進行設置 這個圖里，你可以更改線的顏色和粗細：

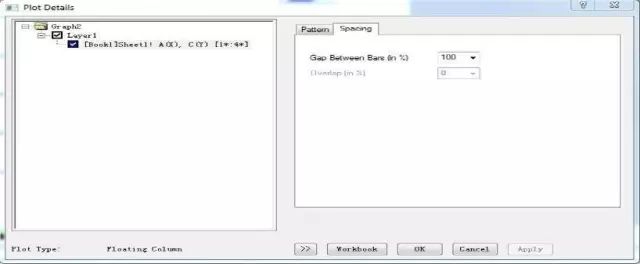

Step4：下面各個圖最關鍵，就是你一定要把那個數值改為100，這樣出來的才是線。Apply—ok，搞定。

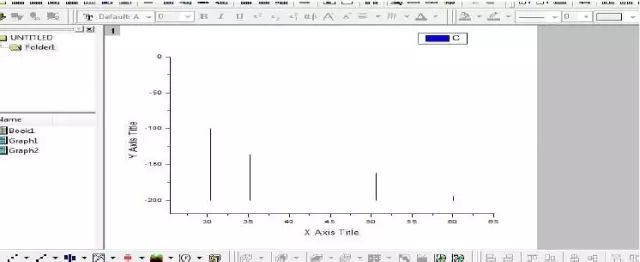

做出的圖結果如下：現在就變成以-200為基底了，這樣就可以隨便更改基線啦，也可以任意調整標準卡片在XRD實驗數據的位置。
不過通常是xrd數據在上面，標準卡片在下面在下面，以負數為基地的居多。如果下移的還不夠，就把基線再設低點。
XRD精修后圖譜，Bragg豎線的畫法

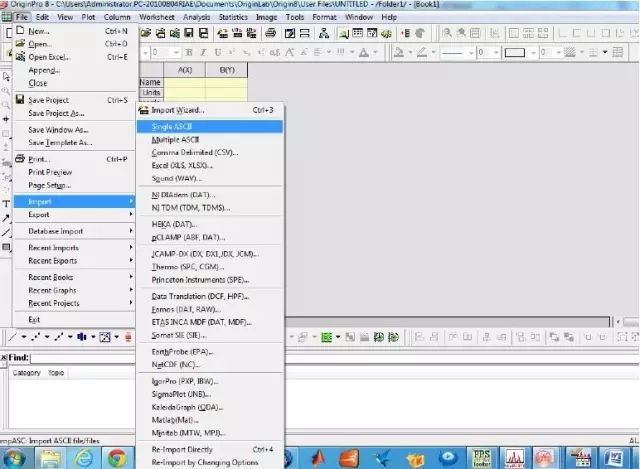

Step1:導入精修后的數據，做過精修后，都會產生一個prf文件，用origin直接導入

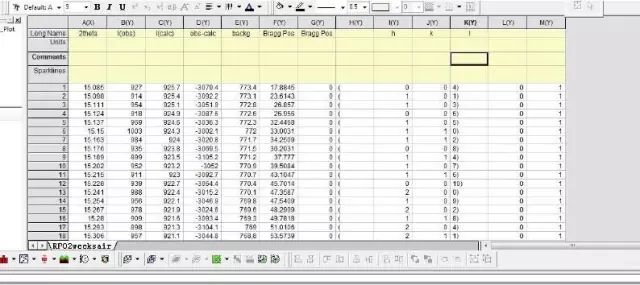

Step2: 導入后數據如下，A列是你的角度，B是obs，C是calc，D是obs-calc，E是背景可以刪除，F是Bragg position，G全部為零要保留，后面的晶面指數全部刪除。

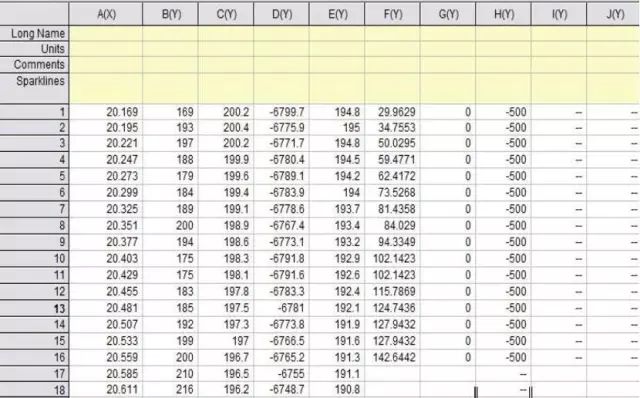

Step3:設置，H列的數值設置為比D列數值大的數，但不要超過0。例如下圖：
2.2 做Obs， calc和Obs-calc部分圖
Step1：盡管我們已經設置好兩層和不同的X和Y,但是出來的往往還有錯誤。首先更改一下layer contents。

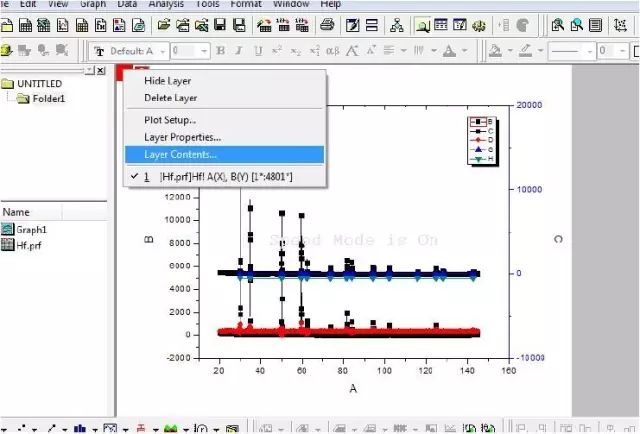

選中圖左上方的1或者2，鼠標右擊，layer contents，調整好1中只包含B,C,D; 2中只包含G，H.

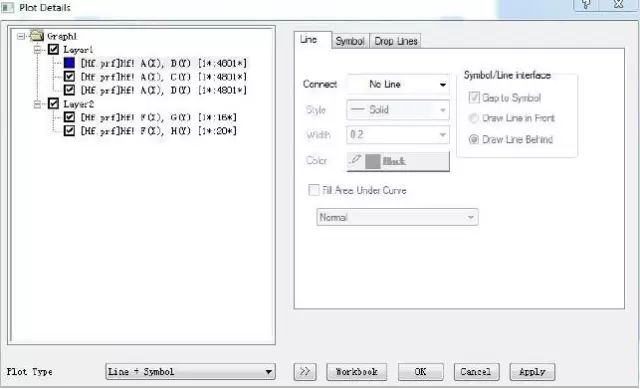

Step2：調整好分層內容后，調整B,C,D樣色，粗細。雙擊圖中線條，出來各個曲線的調整選項（XRD晶修，一般B（obs）為無線條）

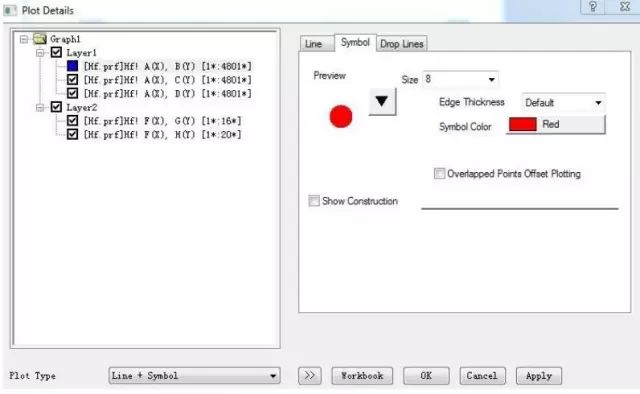

Step3：紅色實心圓點，size 8（個人喜好），其它選項無需更改。

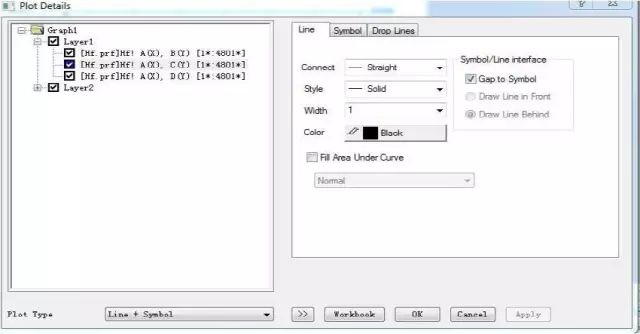

Step4：C（calc）一般為黑色直線

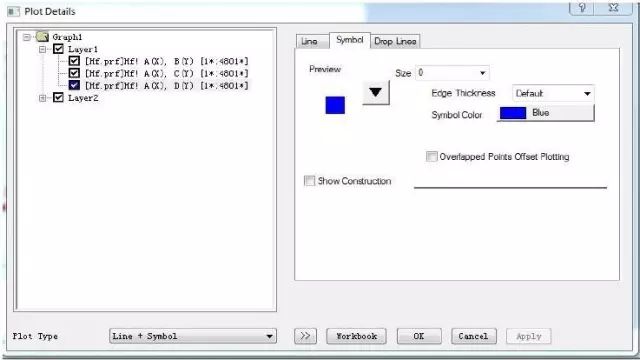

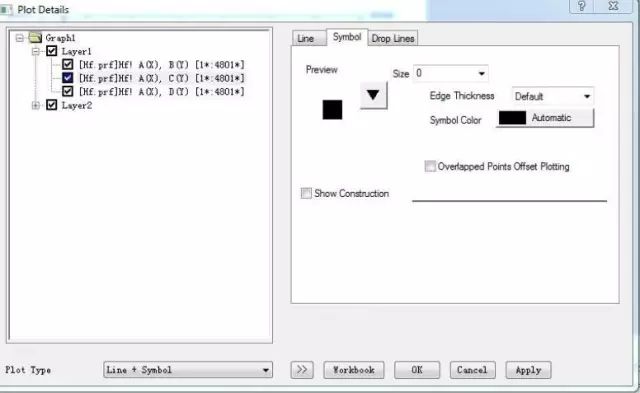

Step5：形狀不用更改，但是size要改為 0，其它選項無需更改。

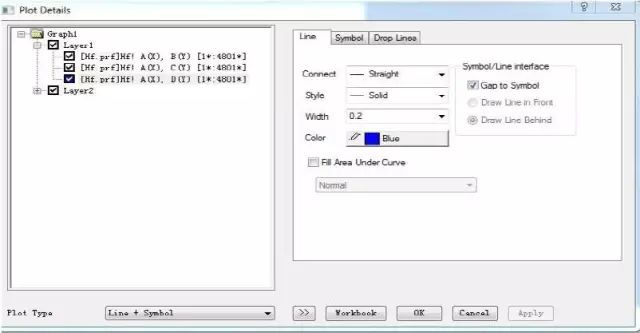

Step6：D（obs-calc）一般為藍色實線，選的細些比較好，個人建議0.2。
Step7：形狀不用更改，但是size要改為 0，其它選項無需更改。

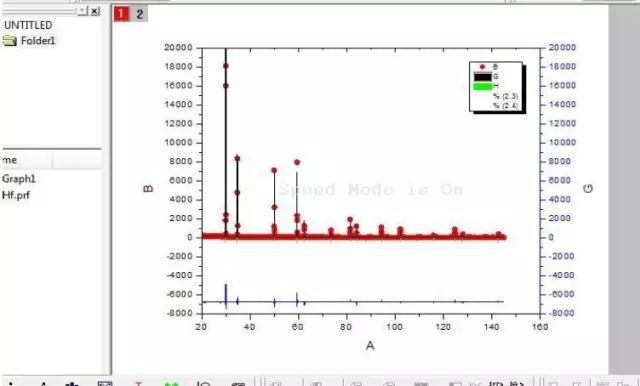

完成了以上步驟，可以得到下面這張圖：
Bragg position豎線部分畫法
這一步是大家在網上求助比較多的，也是最容易是大家苦惱的地方。下面就給大家一個快速的解決方法啦。

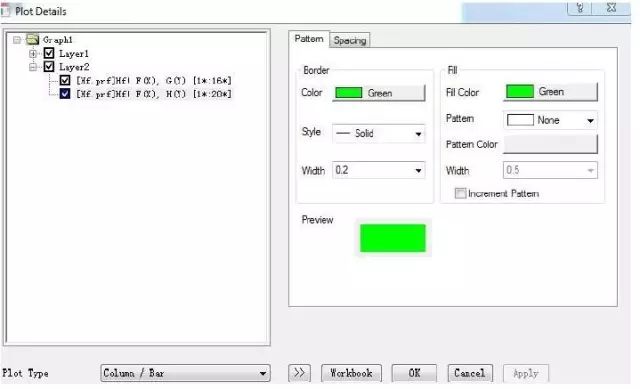

Step1：首先設置，雙擊這個曲線，線的樣式改為column/bar.接著修改顏色為綠色，Bragg position 一般為綠色實線，較細，建議0.2 （G和H設置相同）。

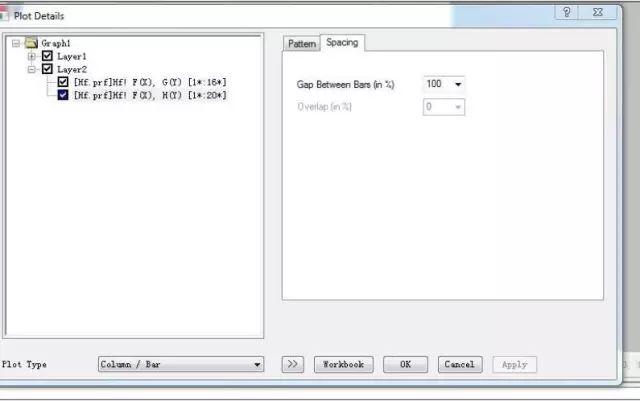

Step2：接下來這一步一定要把spacing中改為100，不然出來的是一個條狀，不是豎線。
下面就是真正出線的階段了：

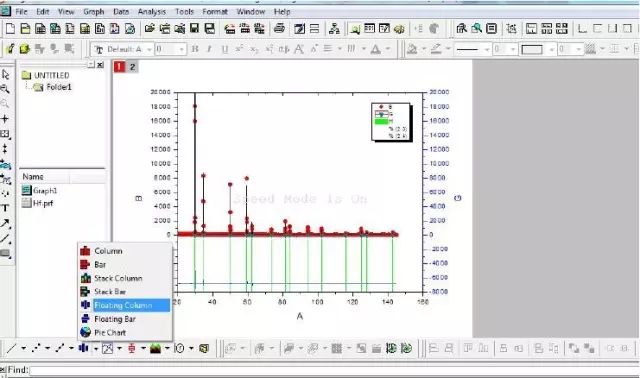

Step1：點擊圖像左上角的2使其顯示灰色，再點擊圖像左下角 不同方式作圖的快捷鍵第四個的下三角，出現和做XRD標準卡片相同的floating column，選中，其他設置和XRD標準卡片相同。

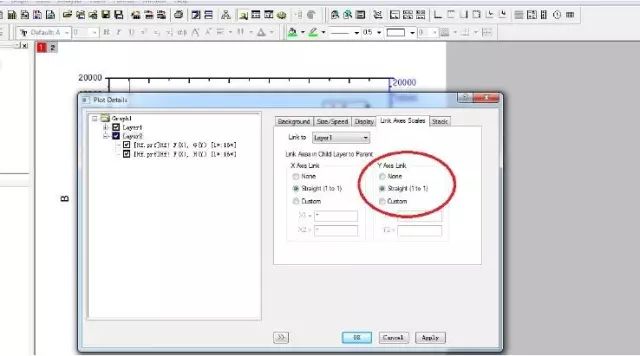

Step2：接著雙擊曲線，點擊layer2，顯示出以下選項。千萬要把第四個選項中的Y axis link那個選中straight（1to 1）。

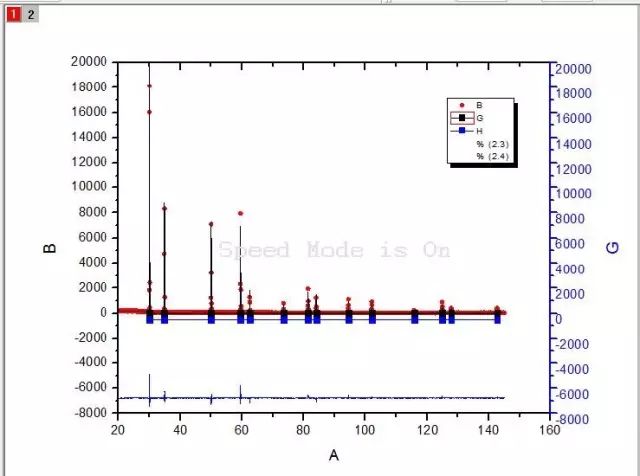

Step3：馬上就變成豎線了哦，只是選的比例不合適，不仔細看，以為沒了呢。其實在上面0旳基線附近。
Step4：接下來，正因為選的比例不合適，豎線不明顯，我們加大豎線的長度和寬度。按照我這個圖的話，我選擇-1000到-3000的豎線。

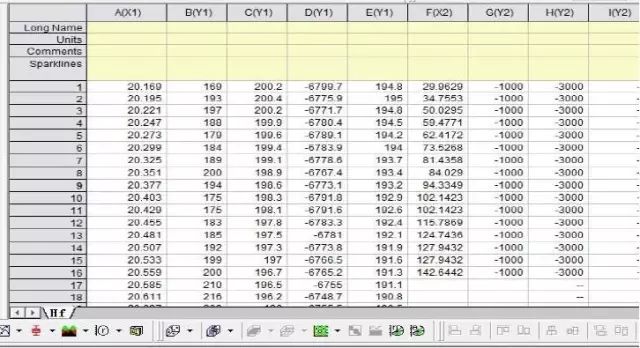

所以此時我返回到數據目錄，把G全部改為-1000，H全部改為-3000. 數值選擇根據你具體的數據，自己做變化。因為這個豎線都是相等長度，所以G，H自己所在的列數值相同。

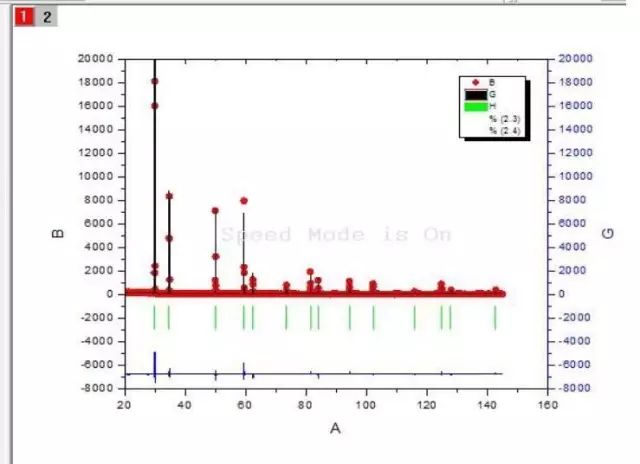

Steps5：數值改過之后，你再返回圖像，現在出現在你面前的就是你想要的圖像了。
最后，可以更改標尺，添加文字說明，使圖像更加美觀。
小技巧提示：其實做XRD標準卡片時，也可以先做column/bar圖，全部設置后，改為floating column，同樣可以得到。
