摘要

通過青島大氣暴露實驗,對比了未處理和經硫硼酸陽極化處理的7050鋁合金在典型工業海洋大氣環境中的腐蝕行為。采用失重法獲得腐蝕速率;使用掃描電鏡對腐蝕產物進行微觀形貌觀察;使用EDS和XRD對腐蝕產物進行元素分析和相組成分析;運用電化學阻抗法對腐蝕產物層及氧化膜層的保護作用進行分析。結果表明：未處理的7050鋁合金暴露2 a后,產生了大面積的剝蝕,腐蝕產物主要為Al(HSO4)36H2O,Al4SO4 (OH)105H2O和NaAlSi3O8。硫硼酸陽極化處理的7050鋁合金在青島大氣中暴露2 a后,局部出現點蝕,氧化膜對基體仍有良好的保護作用。硫硼酸陽極氧化預處理可以大幅度提高7050鋁合金的耐蝕性。

關鍵詞： 大氣腐蝕 ; 陽極化鋁合金 ; 工業海洋大氣 ; 7050鋁合金

1 前言

7050鋁合金屬Al-Zn-Mg-Cu系高強度鋁合金,常被用于航空航天工業中的各種結構件,具有高強度、高韌性、低密度和抗應力腐蝕等優點,在軍事工業和國民經濟中扮演著重要角色[1,2]。在鋁合金的實際使用中,常對其進行陽極化處理,以獲得更好的耐蝕性。任建軍等[3]研究表明：在0.5 mol/L的NaCl溶液中,經陽極化處理的L2鋁合金相比于未經陽極化處理的鋁合金具有更高的點蝕電位。硫硼酸陽極化作為鋁合金陽極化處理的常用工藝,相比于傳統的鉻酸-硫酸法具有污染小、易于染色和力學性能優異等優點,可廣泛應用于航空航天領域 [4,5]。

鋁合金的大氣腐蝕過程屬于薄液膜下的電化學腐蝕過程,受到多種環境因素的影響,如相對濕度、污染物、氣溶膠、pH值和暴露時間等[6]。鋁合金的腐蝕主要以點蝕、晶間腐蝕、剝蝕和應力腐蝕等形式的局部腐蝕為主,Cl-是加速鋁合金點蝕的首要因素,而點蝕又可以進一步誘發晶間腐蝕、剝蝕和應力腐蝕等,導致鋁合金力學性能下降,嚴重危害鋁合金的使用安全[7,8]。Zhou等[2]研究表明：在Cl-濃度相同的條件下,SO2的存在可以加重鋁合金的腐蝕。因此,在潮濕大氣、高Cl-沉積和高SO2排放的環境中,鋁合金更容易腐蝕。然而,對于陽極化鋁合金大氣腐蝕行為的研究則開展得相對較少,曾有學者對陽極化鋁合金在西班牙不同地區的大氣腐蝕行為進行過相關報道[9-11],結果表明Cl-仍然是加速點蝕的主要因素。

本文選擇我國典型工業海洋環境的青島試驗站開展硫硼酸陽極化處理的7050鋁合金腐蝕行為的研究。采用腐蝕速率測試、腐蝕產物分析和電化學特征分析等手段,對比分析了7050鋁合金與硫硼酸陽極化7050鋁合金的腐蝕行為與機理,對于在海洋環境中鋁合金腐蝕防護技術的發展具有重要意義。

2 實驗方法

采用7050鋁合金作為基材,其主要成分 (質量分?jǐn)?shù),%) 為：Zn 6.06,Mg 2.20,Cu 2.12,Zr 0.11,Si 0.04,Al余量。經過除油和清洗后進行硫硼酸陽極化表面處理,陽極化溶液 (質量分?jǐn)?shù)) 為：(3%~5%) H2SO4+(0.5%~1%) H3BO3,室溫下陽極化處理18~22 min,最大電流不超過1 A/dm3,陽極化結束后用稀鉻酸進行封閉處理。暴露試樣尺寸為100 mm×50 mm×3 mm。

大氣暴露實驗地點為青島大氣試驗站。青島為沿海工業城市,屬溫帶季風和海洋性氣候。表1所列為青島大氣相關環境參數及污染物含量年平均值。青島大氣全年平均濕度為73.3%,屬于潮濕大氣,且具有較高的硫酸鹽化速率和海鹽粒子沉積速率。青島雨水pH值呈弱酸性,且Cl-和SO42-含量較高。暴露實驗參照GB/T 6464-1997中的相關條例,暴露周期分別為1和2 a,每個周期取4個平行樣,分為未處理7050鋁合金和經硫硼酸陽極化7050鋁合金兩組。

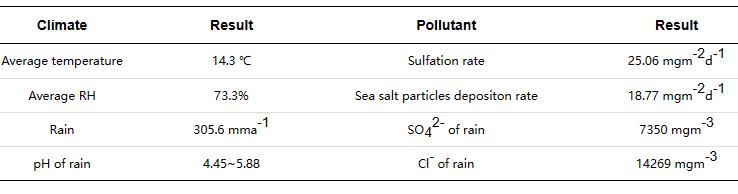

表1   青島環境參數及污染物含量

暴露實驗結束后,參照GB/T 16545-1996中的鋁合金除銹標準去除腐蝕產物,采用失重法計算腐蝕速率;使用Quanta 250型環境掃描電鏡 (SEM) 及附帶能譜儀 (EDS) 對除銹前后的試樣進行形貌和成分分析;使用DMAX-RB12kw型X射線衍射儀 (XRD) 對腐蝕產物相組成進行分析,衍射角 (2θ) 為10°~90°;使用PARSTAT 2273型電化學工作站進行電化學阻抗譜 (EIS) 測試,測設采用三電極體系：飽和甘汞電極做參比電極,Pt片做輔助電極,鋁合金試樣做工作電極,工作電極面積3.14 cm2。測試溶液采用0.1 molL-1的Na2SO4溶液,測試前將試樣在其中浸泡1 h,所得數據用ZSimpWin 3.5軟件進行分析。

3 結果與討論

3.1 腐蝕速率分析

表2給出未處理與經硫硼酸陽極化7050鋁合金在青島大氣暴露實驗1和2 a的年均腐蝕速率 (單位,μma-1)。腐蝕速率的計算方法如下：

(1)

式中,V代表腐蝕速率 (單位,μma-1),W0代表試樣初始質量 (單位,g),W1代表試樣除銹后質量 (單位,g),t代表暴曬時間 (單位：a);X,Y和Z分別代表初始試樣的長、寬和高(單位,cm);ρ=2.82 gcm-3。

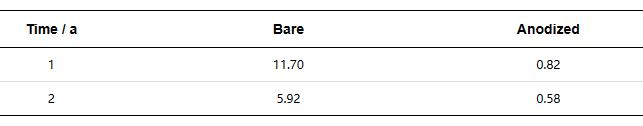

表2   未處理與經硫硼酸陽極化處理的7050鋁合金在青島大氣暴露不同時間后的腐蝕速率

未處理7050鋁合金的腐蝕速率從1 a的11.70 μma-1降至2 a的5.92 μma-1,降幅較大;硫硼酸陽極化7050鋁合金暴露1 a的腐蝕速率為0.82 μma-1,2 a的為0.58 μma-1,也呈下降趨勢。通過腐蝕速率的計算可知,硫硼酸陽極化7050鋁合金的腐蝕速率遠低于未處理7050鋁合金的。說明7050鋁合金經硫硼酸陽極化處理生成的氧化膜在工業海洋大氣環境下對基體有良好的保護作用。

3.2 腐蝕表面宏觀形貌

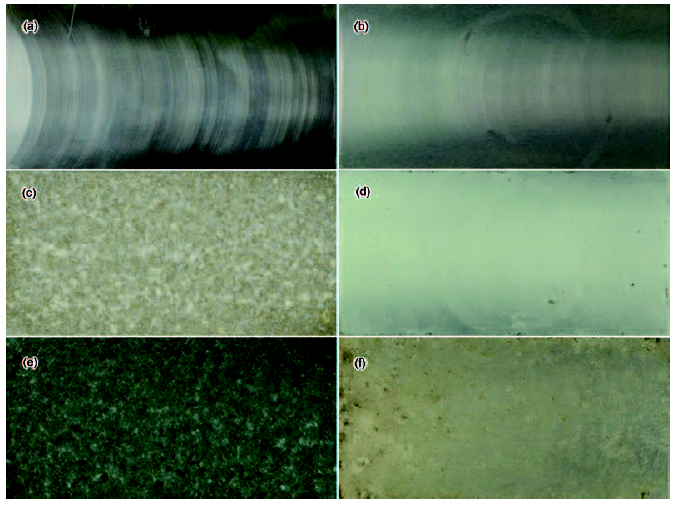

圖1為未處理和經硫硼酸陽極化7050鋁合金在不同暴露周期下的腐蝕表面宏觀形貌。由圖1c可見,暴露1 a后的未處理7050鋁合金已完全失去銀白色的金屬光澤,表面完全被棕色和白色的腐蝕產物覆蓋;由圖1d可見,陽極化7050鋁合金暴露1 a后,其表面加工痕跡仍清晰可見,沒有發生明顯的腐蝕。由圖1e可見,未處理7050鋁合金暴露2 a后,試樣表面腐蝕產物顏色加深,形成了明顯的腐蝕產物層;由圖1f可見,暴露2 a的陽極化7050鋁合金腐蝕程度仍然較輕,僅在部分位置生成了點狀或絲狀的腐蝕產物,呈局部腐蝕特征。

圖1   未處理與經硫硼酸陽極化7050鋁合金不同暴露實驗周期的腐蝕表面宏觀形貌

3.3腐蝕產物微觀形貌

圖2為未處理和經硫硼酸陽極化7050鋁合金除銹前的腐蝕產物微觀形貌。由圖2a和c可見,經2 a 的暴露后,未處理7050鋁合金的表面已完全被龜裂狀的腐蝕產物層覆蓋,在部分區域出現大塊的腐蝕產物,腐蝕產物在鋁合金表面不規則堆積,呈山巒起伏狀;由圖2b和d可見,陽極化7050鋁合金在局部表面也產生了龜裂狀的腐蝕產物,但相比于未處理7050鋁合金,腐蝕產物數量更少,產物層更薄。對比可見,經硫硼酸陽極化7050鋁合金的腐蝕程度更輕。

圖2   未處理與硫硼酸陽極化7050鋁合金的腐蝕產物微觀形貌

圖3為未處理和經硫硼酸陽極化7050鋁合金除銹后的表面微觀形貌。由圖3a可見,在未處理7050鋁合金的表面,部分點蝕坑融合成了一個大而深的腐蝕坑,在大腐蝕坑的周圍,基體出現片層狀脫落痕跡,發生剝蝕,剝蝕現象的出現說明未處理7050鋁合金的腐蝕程度較重;由圖3b可見,在陽極化7050鋁合金的表面出現了由點蝕坑融合而成的圓弧狀深坑,在圓弧狀深坑周圍,基體相對完好,說明硫硼酸陽極化處理中形成的氧化膜對基體起到了保護作用,點蝕主要在氧化膜的局部缺陷處發生。

圖3   除銹后未處理與硫硼酸陽極化7050鋁合金的表面微觀形貌

3.4 腐蝕產物分析

圖2中A和B兩點的EDS結果列于表3中 (A為未處理,B為經硫硼酸陽極化)。可見,二者腐蝕產物的元素組成和比例大致相同。Al,O和S的含量較高,主要來源于大氣腐蝕產物;C可能來源于工業環境中的C排放;Si來源于灰塵和腐蝕產物;Zn和Mg主要來源于鋁合金二次相析出;Cl主要來自于海鹽。二者的元素組成和比例大致相同,說明腐蝕產物的主要成分可能相同,硫硼酸陽極化只改變腐蝕速率與腐蝕程度。

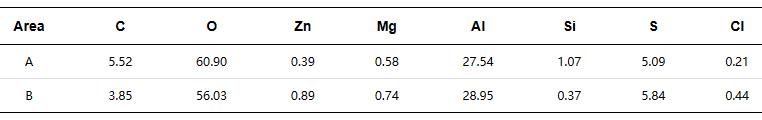

表3   未處理與硫硼酸陽極化7050鋁合金腐蝕產物的EDS分析

圖4為未處理7050鋁合金經2 a暴露的大氣腐蝕產物XRD分析結果。結果表明：7050鋁合金在青島暴露2 a的腐蝕產物主要有Al(HSO4)36H2O,Al4SO4(OH)105H2O和NaAlSi3O8。XRD中的Al來源于鋁合金基體,SiO2來源于浮塵。NaAlSi3O8的生成與工業海洋環境有關,在中東沙特阿拉伯和南美智利的工業海洋環境中,鋁合金的大氣腐蝕產物中均含有NaAlSi3O8[12,13]。在青島大氣中,由于SO2的酸化作用,腐蝕產物中含有較多的Al(HSO4)36H2O和Al4SO4(OH)105H2O。

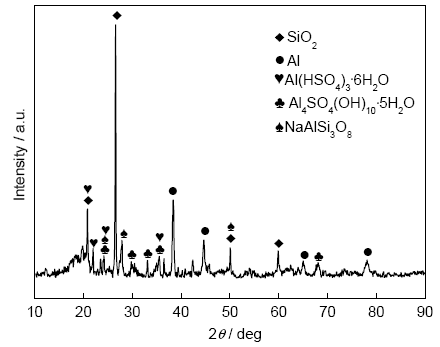

圖4   未處理7050鋁合金暴露2 a的腐蝕產物XRD譜

研究[14]表明,7050鋁合金為了獲得高強度的力學性能,常在熱處理中引入二次相顆粒,二次相顆粒與鋁合金基體之間會形成電偶對,發生陽極溶解,造成點蝕。在海洋大氣環境中,Cl-對鋁合金點蝕的加速作用主要體現在其對氧化膜的破壞上：暴露在空氣中的鋁合金會在表面迅速形成一層致密的Al2O3氧化膜,之后在氧化膜的表面逐漸生成AlO(OH) 或Al(OH)3。但是,大氣中的Cl-會在氧化膜的缺陷處發生吸附,逐漸取代Al(OH)3中的OH-,生成可溶于水的AlCl3,造成氧化膜的溶解,最終加速鋁合金的點蝕[7]。相關方程式如下：

有關研究[14,15]表明：當大氣中SO2濃度較低時,鋁合金腐蝕產物中S含量較低,而SO2濃度較高時,腐蝕產物含有大量硫酸鋁化合物。同時,高濃度的SO2會酸化環境,使氧化膜更容易溶解、破裂。因此,工業環境中的SO2排放會加重鋁合金的腐蝕。

3.5 EIS分析

圖5為未處理和經硫硼酸陽極化7050鋁合金經青島大氣暴露2 a后的EIS測試結果。圖6為未處理和經硫硼酸陽極化7050鋁合金EIS測試的等效電路圖,相關擬合結果列于表4中。

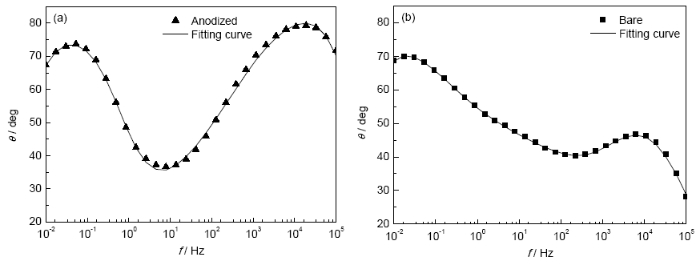

圖5   未處理與硫硼酸陽極化7050鋁合金的Bode圖及其擬合曲線

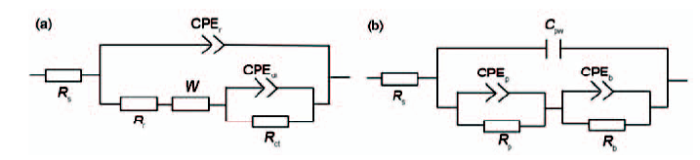

圖6   未處理和經硫硼酸陽極化7050鋁合金的等效電路圖

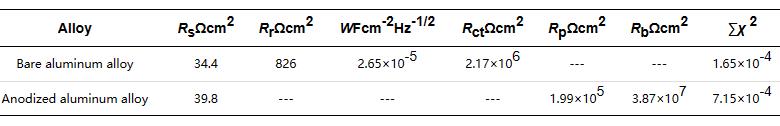

表4   未處理和經硫硼酸陽極化鋁合金的電化學擬合參數

從圖5a中的Bode圖可以看到,未處理7050鋁合金具有兩個時間常數和一個擴散阻抗。高頻出現的時間常數來自于外層,包括腐蝕產物層及氧化膜層,低頻出現的時間常數來自于腐蝕反應的雙電層。其中,Rs代表溶液電阻,Rr代表外層的電阻,CPEr代表外層的電容,W代表Warburg擴散阻抗,CPEdl和Rct分別代表腐蝕反應雙電層的電容和轉移電阻,等效電路使用常相位角原件CPE來代替C,定義CPE=Yo-1(jω)-n,當n=1時,Yo相當于電容C,j為虛數,ω為角頻率,n值體現各向異性的大小。

7050鋁合金經硫硼酸陽極化處理形成的氧化膜層由外層的多孔層和內層的阻擋層組成,在多孔層存在垂直于基材表面方向的多邊形孔洞,孔洞之間存在孔壁[11]。圖5b中的Bode圖,其高頻端的信息來自于多孔層,低頻端的信息來自于阻擋層。Rs代表溶液電阻、Cpw代表孔壁的電容、CPEp和Rp分別代表多孔層的電容和電阻、CPEb和Rb分別代表阻擋層的電容和電阻。

未處理7050鋁合金中擴散阻抗的出現說明腐蝕產物層阻礙了外界離子與基體之間的擴散,對基體起到了保護作用。同時,由于腐蝕產物層的保護作用,腐蝕速率下降。陽極氧化膜區域的Rp和Rb的值較大,說明暴露2 a的陽極化氧化膜的雙層結構保存得相對較好。

未處理和經硫硼酸陽極化處理的7050鋁合金腐蝕程度差異較大,主要由氧化膜的結構不同所致：未經表面處理的7050鋁合金暴露于大氣中,會在表面迅速形成一層致密的Al2O3氧化膜,起到耐蝕作用。然而,由于7050鋁合金力學性能的需要,會在熱處理中引入第二相顆粒,結果造成表面氧化膜的缺陷[14]。因此,未處理7050鋁合金在海洋大氣下發生的腐蝕較為嚴重。與之不同的是,經陽極化處理生成的Al2O3氧化膜為雙層結構,由外層的多孔層和內層的阻擋層組成,相比于自然氧化生成的Al2O3氧化膜更加致密、厚實,因此對基體的保護作用更好。結合SEM和EIS的結果可知：青島大氣暴露2 a的硫硼酸陽極化7050鋁合金的腐蝕主要在氧化膜的局部缺陷處產生、陽極化氧化膜的結構保存得相對較好,對基體仍然具有良好的保護作用;而未處理7050鋁合金的自然氧化膜已經基本被侵蝕,引起鋁合金的大面積腐蝕。

4 結論

(1) 未處理和經硫硼酸陽極化7050鋁合金在青島大氣環境下暴露2 a的年均腐蝕速率分別為5.92和0.58 μma-1,說明經硫硼酸陽極化處理可以提高7050鋁合金的耐蝕性。

(2) 未處理7050鋁合金在青島大氣暴露過程中發生了嚴重腐蝕,生成的腐蝕產物主要為Al(HSO4)36H2O,Al4SO4(OH)105H2O和NaAlSi3O8,說明在典型工業海洋大氣環境中,Cl-和SO2的協同作用會加速7050鋁合金的腐蝕。

(3) 青島大氣暴露2 a后,硫硼酸陽極化7050鋁合金發生較輕的點蝕,說明硫硼酸陽極化處理生成的Al2O3氧化膜相比于自然氧化生成的Al2O3氧化膜,對7050鋁合金基體的保護作用更好。

The authors have declared that no competing interests exist.
