“深海一號”能源站已在陵水17-2海域落位并完成系泊回接。它在國內首次采用30年不回塢設計，其疲勞壽命要求比半潛式鉆井平臺高出了一個數量級。

“深海一號”能源站如何在惡劣環境下還能做到30年不回塢？

這一回，為您帶來“錚錚鐵骨”鑄就“深海一號”的故事。

“深海一號”的鑄就之旅

世界上最大跨度

半潛平臺桁架式組塊

      “深海一號”包括組塊、凝析油、立管等在內的負載超過4萬噸，對在位穩性提出了苛刻要求?？傇焊◇w性能工程師提出逐步加大跨度的想法，直到長達合龍能接受的最大跨度——49.5米才松了口氣。

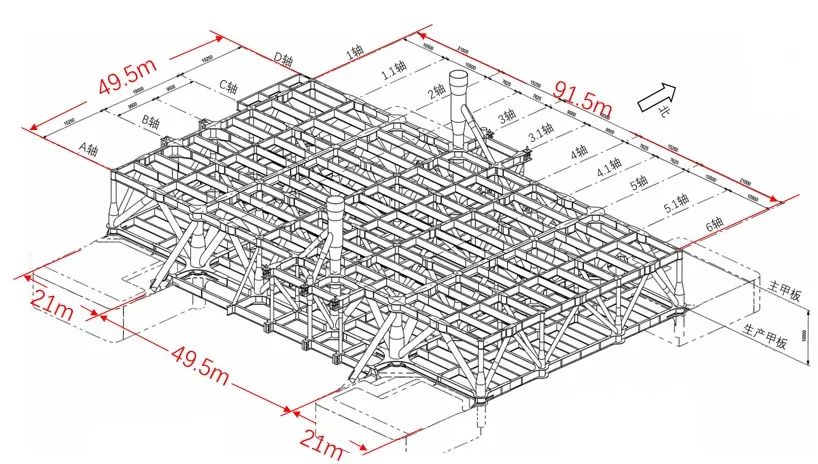

      負載和穩性的雙重夾擊，造就了“深海一號”世界最大跨度的半潛式平臺桁架組塊，兩個方向跨距為49.5m×（21m+49.5m+21m）。這比荔灣3-1中心平臺還大出整整一圈。

     如何保證大跨度的組塊能夠承受南海惡劣環境條件，能夠滿足30年的連續服役疲勞？這里凝聚著組塊結構工程師的智慧。

完美的45度----感受結構布局之美

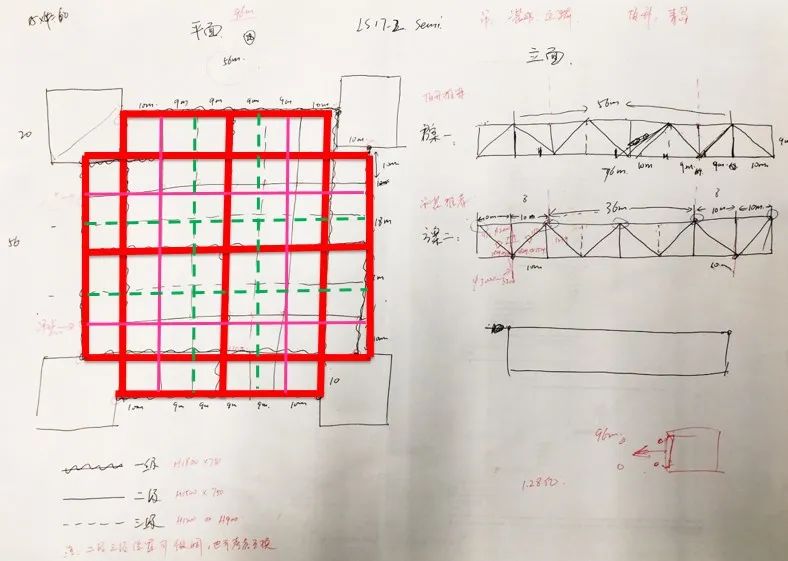

      在幾乎沒有實例可參考時，總院組塊結構工程師只能在不斷的嘗試中尋求答案，像這樣的手稿，設計人員畫了無數張。

      在權衡設備布置與結構匹配、主梁次梁布置勻稱后，規劃出了斜撐角度均為45°的近乎完美狀態，勾勒出了“深海一號”能源站“六橫四縱”的脊梁。

從選材到設計，精益求精

     “深海一號”承載著200多套油氣設備，在加大跨度后，仍要將整個組塊重量控制在船體可接受的范圍內。組塊結構工程師從選材到設計，精益求精地踐行自己深水開發責任。

    為了讓“深海一號”組塊重量減重2%，組塊結構工程師主動擔負起“減負”的重?fù)?dān)，大規模采用屈服強度達414MPa的超高強鋼。節省的“2%”展現了工程師高度的責任感。

      組塊的身軀在工程師智慧驅動下更加“精干”，大梁高度將從2m優化為1.5m，在減重的同時，為“深海一號”能源站在位性能提供了舒適的結構解決方案。

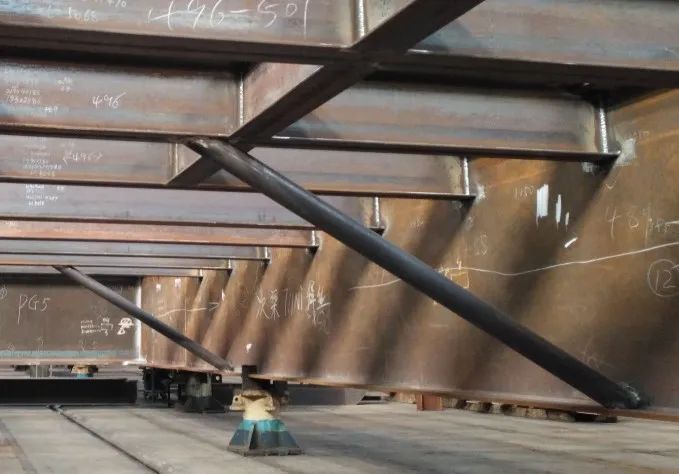

      組塊結構工程師創新啟用“線”的秘籍，采用隅梁支撐的方式，利用一根短短的直線鋼管保證了大梁的側向穩定性，真正做到“四兩撥千斤”。

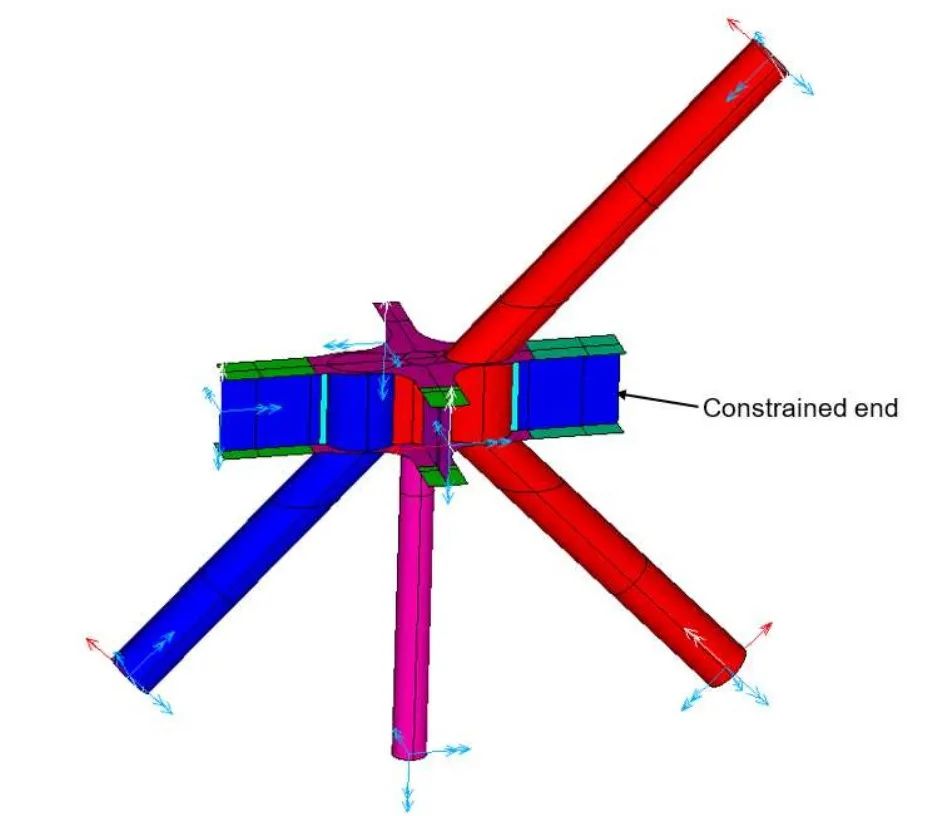

     對于“點”的設計也獨出心裁。放棄以往采用筋板做節點的方案，組塊的主要節點全部采用扣管的方式，讓節點設計更結實高效。

“深海一號”船體如何

在南海30年樂此不“疲”

     船體結構是整個結構設計的“主心骨”，它對上承接整個上部組塊，對下連接立管與系泊系統，同時自身還儲存凝析油，直接承受波浪載荷的侵襲，是平臺強健體魄的基石。

世界首創適應凝析油裝載的立柱結構構造

     傳統的半潛式平臺立柱，呈現簡單的“田”字形剖面結構。“深海一號”立柱高達59米，要儲存2萬方凝析油，其結構設計是一條前人未走過的路。

     如何在立柱中植入凝析油艙？如何確定凝析油的儲存安全？總院浮體結構工程師創新性地提出了在“田”字形結構外扎起一道“泥巴墻”，在立柱的外側相比常規增加一道隔離艙壁，內外殼體互為面板支撐，與中間的水平桁共同形成一副“護體鎧甲”。立柱內部形成 “十”字形艙壁，為世界首創適應凝析油裝載的半潛式平臺立柱結構構造，讓“深海一號”的立柱在波浪疲勞的侵襲下屹立不倒。

一肩挑起萬斤重?fù)?dān)

     為使“深海一號”上部組塊與船體連接更有力，采用了“大立柱嵌小立柱”的形式，在船體立柱的角點位置嵌入上部組塊立柱的支撐柱，在支撐柱的內部設置“十字”交叉強框和多個水平環梁，在支撐柱頂部通過3米大的肘板，整個連接結構就像一束花，在最需要它的地方綻放，實現了板架結構與桿系結構的完美聯結。使得支撐結構的疲勞壽命能夠達到150年以上。

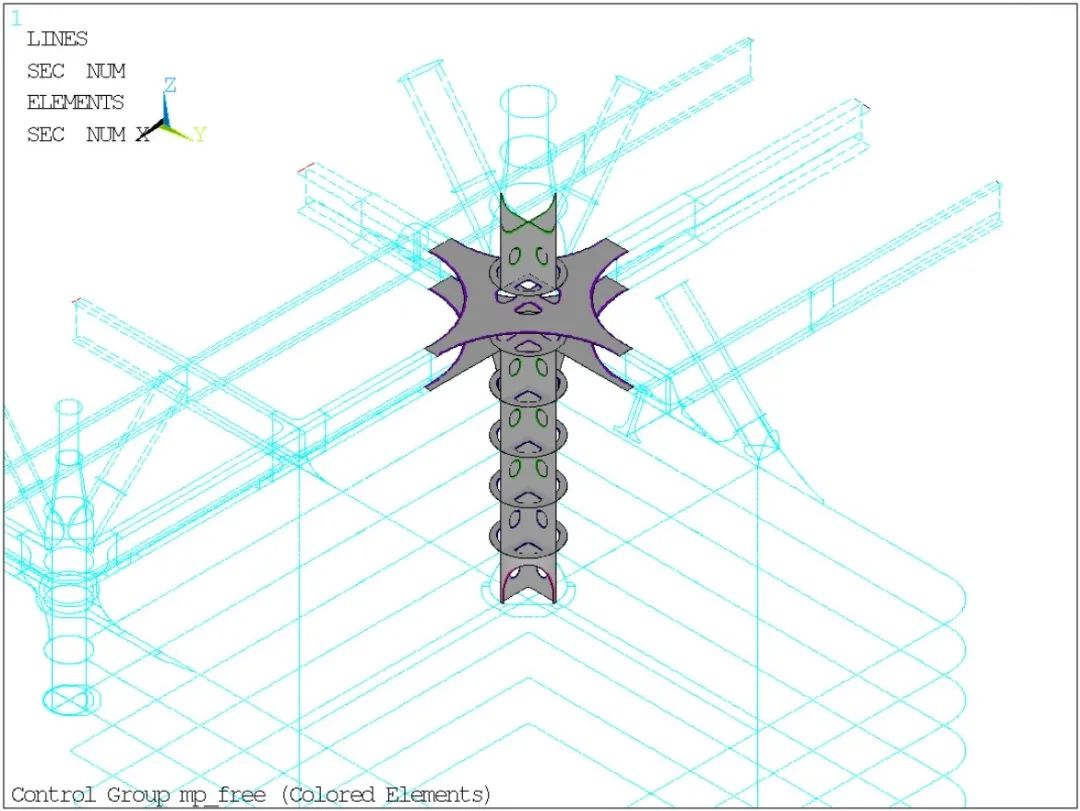

#船體組塊連接結構

最強鐵三角

      相比支撐組塊的船體結構，與浮箱連接節點技術指標需求更高，關鍵結構須滿足300年疲勞壽命的要求，這對浮體結構工程師更加挑戰。

     船體結構工程師給出了雙環形連接解決方案：它就像兩個浮箱伸出的手指，“十指緊扣”交叉鎖在一起，與立柱一起構成了船體結構里的“最強鐵三角”，成果邁過了300年疲勞壽命的門檻。

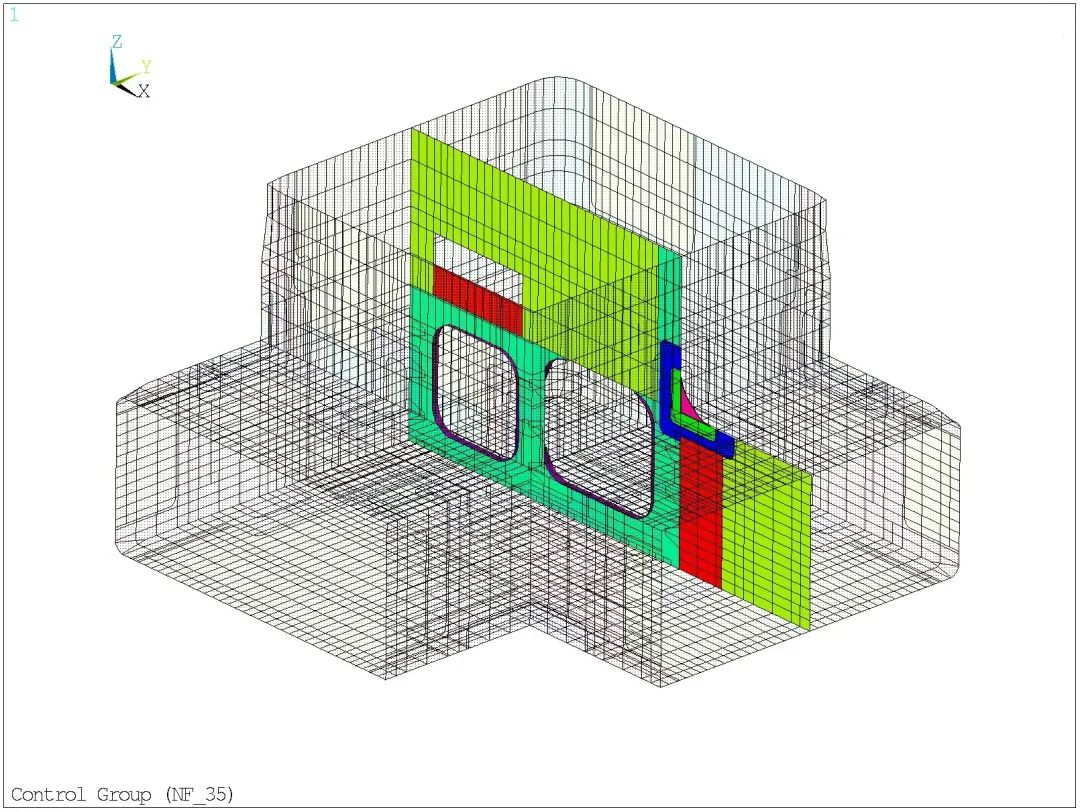

#船體雙環形節點的其中一環

上億次循環荷載的考驗

    浮箱上懸掛的立管在整個生命周期內會產生上億次的循環荷載，16根系泊纜都會有300噸的張緊力。立管和系泊纜的支撐結構受到了船體結構工程師的特殊關照，在普通結構的背面打上了一層厚厚的“補丁”，通過專門的強框架，把“點”荷載散出去。

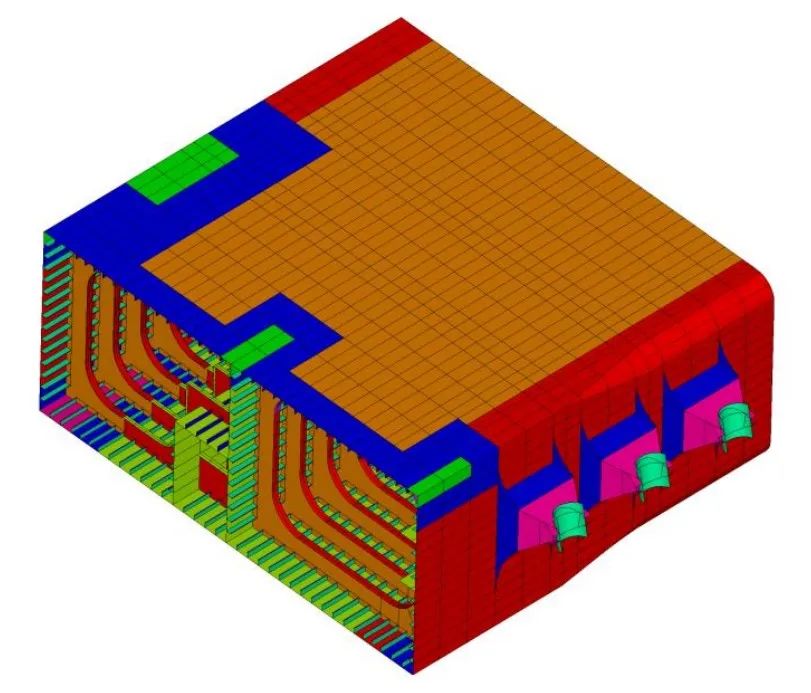

#立管固定結構

超萬噸級的組塊船體

如何大合龍？

      “深海一號”船體重3.3萬噸，上部模塊重1.6萬噸，如何合二為一？總院團隊推薦采用整裝合龍方式，避免過大的連接調試工作。

“泰山”吊讓組塊舉重若輕

      國內福士船廠泰山吊吊裝重量可達2萬噸，其吊裝能力以及船塢的配套設施基本可以滿足吊裝合龍要求。

     將半潛式生產平臺船體預先移位到塢中，在“泰山”吊的神力下，即使1.6萬噸的組塊，依然舉重若輕，可輕松的吊起放到船體上。

吊裝合龍邁不過的9米

     來福士船塢內水深達不到9米。在組塊完全坐落在船體上時，整船與塢底間隙較小，船體只能坐底。

    為了適應“深海一號”大合龍階段的船體座底狀態，船體結構在節點區域，設置縱橫交錯的三道由艙壁和強框架組成的連續強支撐結構，相當于為整個平臺打造了一套堅固的“靴子”，讓平臺能夠安全可靠地站到塢底上。

獨具匠心的對位捕捉裝置設計

       “深海一號”的整體合龍另一大技術難點在于如何實現精確的對接控制。

     為了解決這一難題，技術人員定制了對位捕捉插尖結構，該捕捉裝置能夠?qū)崿F(xiàn)250mm以內的偏差捕捉，結合船體的壓載調控能夠充分保證合龍的精準對接。

30年漂泊無休，“深海一號”如何拒“腐”生威

      在海上航行的普通船舶通常2至3年就要進行一次塢修檢驗，而“深海一號”能源站的設計標準是“30年不回塢”，意味著這座海上巨無霸要與高溫、高濕、高鹽霧、超強臺風等惡劣環境不間斷戰斗30年！

     船體系長統性壽命防腐方案可靠性設計是保障30年無休的重中之重。防腐專家團隊提出了系統性防腐措施，保障“深海一號”全時在位服役。

內外兼修 雙管齊下

       針對頻繁調載的壓載艙室，在增加壓載艙室內壁腐蝕裕量的基礎上涂覆防腐涂層，并配套鋁基犧牲陽極作為補充保護。

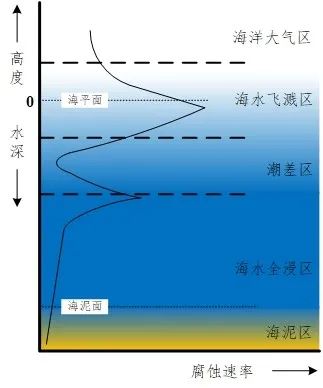

#海洋腐蝕環境劃分示意圖

全時在位 有“備”而來

     在海水全浸區，船體外表面設計了滿足30年運行的犧牲陽極，保障了海水中的鋼結構在全壽命周期處于保護狀態，這也是國際上長達45年不回塢經驗的解決方案。

     但防腐專家團隊在此基礎上給結構防腐上了雙保險，考慮了犧牲陽極無法滿足30年要求時，提出“犧牲陽極+備用外加電流”的陰極保護設計方案。

#船體備用陰極保護裝置示意圖
