三聚磷酸鋁是新一代無毒防腐防銹顏料，它是用磷酸和氧化鋁在高溫下反應制得，再經鋅鹽和硅酸鹽處理制得而成。它在涂料中能夠解離出三聚磷酸根離子反應式為：

　　AlH₂P₃O₁₀→AL³⁺+2H⁺+[P₃O₁₀]^5ˉ。

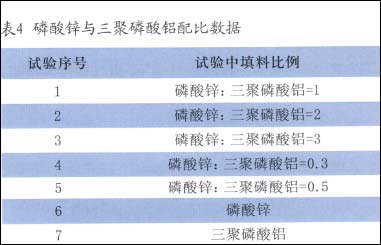

　　通過三聚磷酸鋁的結構式可以看出，其解離出的三聚磷酸根離子含有5個—0—可以與金屬離子交叉螯合，具有極強的捕捉金屬離子的能力。形成比磷化處理用的PO₄^3-離子對帶正電荷的金屬離子有更強的螯合力，能有效地封閉金屬離子形成無機高分子錯合體，鈍化金屬表面起到化學防銹的效果。然后它在慢慢分解成致密的正磷酸皮膜。隔絕水分、氧氣、離子等于金屬表面接觸起到隔絕防銹的效果。因而它具有化學防蝕和隔絕防銹的雙重效果。因此通過正交試驗來考察這兩種填料不同配比對漆膜的影響。試驗數據如表4所示。

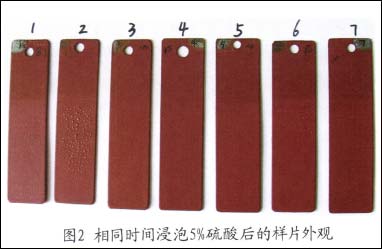

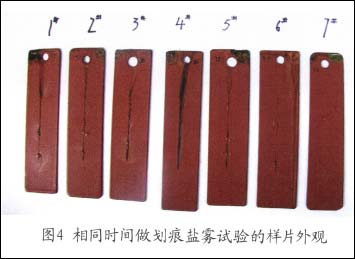

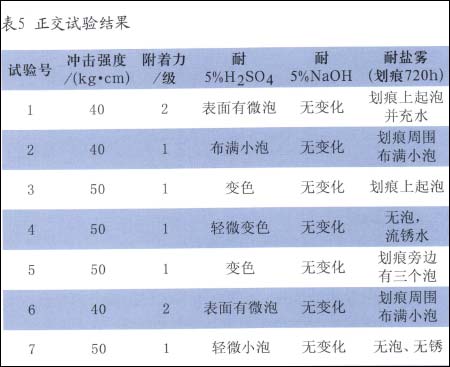

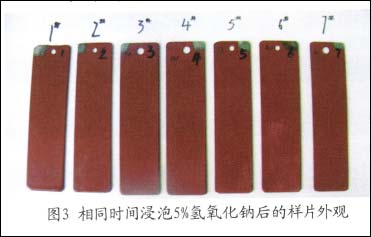

　　按照基礎配方制備涂料和涂膜并進行有關的性能測試。結果如表5所示，試驗圖片見圖2~4。


　　試驗結果表明，4號試驗涂層的各種性能都達到最好，而且比較均衡，實現了涂層性能的最優化。

 3/4   首頁 上一頁 1 2 3 4 下一頁 尾頁
