摘要

采用室內埋片法、電化學阻抗譜（EIS）和掃描電鏡（SEM）等方法研究了X80鋼在西氣東輸二線沿線典型土壤環境中的腐蝕行為。結果表明，60天測試期內，X80鋼在三種土壤介質中的阻抗譜都呈現為具有兩個時間常數的雙容抗弧特征:在玉門和伊川兩種堿性土壤中的腐蝕速率隨時間呈逐漸降低趨勢；在樟樹酸性土壤中的腐蝕速率呈逐漸增大趨勢。三種情況下腐蝕形態都為點蝕；低含水量土壤介質中，鋼表面因電解質液相非連續分布導致微觀濃差腐蝕電池的形成是促進點蝕發生的主要原因。

關鍵詞： X80鋼,土壤腐蝕,室內埋片,電化學阻抗譜（EIS）

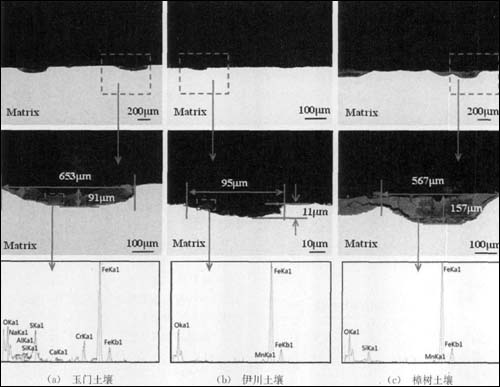

X80鋼在三種土壤介質中，分別經60d室內埋設并去除表面腐蝕產物后的截面形貌及其局部放大圖的背散射電子像和腐蝕產物能譜分析結果

中圖分類號： TG172.4

文獻標志碼： A

文章編號： 1005-748X(2012)12-1060-05

鏈接本文： http://www.mat-test.com/open.asp?id=13496
