為了解決速射武器易磨損件的磨損和壽命問題，美國陸軍于 20 世紀 80 年代初在其“制造工藝研究計劃”中提出了金屬氟聚合物協合涂層技術的初步設想。其基本原理 [1-3] 是在金屬表面的多孔硬質基底層中通過物理或化學（電化學）方法引入所需的功能物質，再通過精密處理對其進行改性，最終得到一種精密整體涂層。該涂層的綜合性能遠遠超過一般意義上的復合涂層，具有獨特的技術特點，如高硬度、高耐蝕、優異的減摩自潤滑性、憎油憎水性、不粘性能和熱穩定性等。它還是一種“可設計”的復合改性涂層，通過引入不同的功能物質，可得到不同功能特性的表面，具有極大的應用價值。

    該技術最先由美國 Nimet 工業公司等研究開發，形 成 了 Nituff 協 合 涂 層 工 藝[1-3] 以 及 Tufram、Polylube、Hardtuf 等類似工藝 [2-4] ，并獲得大規模的工業應用。鎂合金上也可制備耐磨自潤滑涂層或協合涂層，如日本的高木等 [5] 開發的鎂合金氟聚合物協合涂層工藝、美國 General Magnaplate 公司 [6] 開發的鎂及鎂合金“Magnadize”氟聚合物協合涂層工藝等，但由于鎂合金自腐蝕性能太強，上述方法并未獲得實際應用。在鋼鐵基體上制備耐磨自潤滑涂層的著名工藝是 General Magnaplate 公司研制的 Nedox 涂層工藝，該工藝先通過電化學的方法在金屬表面沉積一種鎳基合金鍍層，沉積的鍍層具有無數經過系列專利技術處理擴大的微孔，然后控制地滲入亞微米級含氟聚合物微粒，并使表面完全封閉，形成 Nedox 涂層。通過改變孔隙深度密度、涂層厚度和精密處理時的操作參數，可得到多種具有不同表面特性的協合含氟聚合物耐磨自潤滑改性涂層。

    “九五”以來，西南技術工程研究所對金屬材料表面氟聚合物協合改性技術進行了大量的跟蹤和研究 [7-10, 15-16] ，在鋁合金及鋼鐵材料基體上均取得了很好的研究成果，近年來又在不銹鋼協合改性和鋁合金高溫阻粘改性涂層等研究方面取得了技術突破，已申請國家發明專利 5 項，獲得授權 4 項，并已實現了規模化工程應用。本文主要介紹了自主研發的氟聚合物耐磨自潤滑涂層（簡稱為協合涂層）的基本性能、測試評價結果、工程應用效果及方向。

    1 涂層性能分析

    試驗樣品為氟聚合物耐磨自潤滑涂層，按參考文獻[9]和參考文獻[10]揭示的方法進行制備。試驗樣品的規格和數量按所采用的標準方法或儀器設備規定的尺寸進行準備。

    1.1 涂層外觀

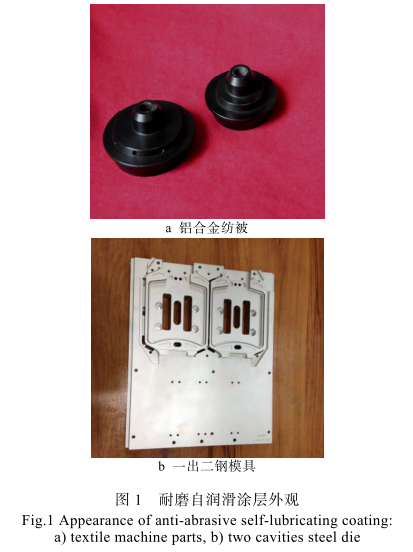

    鋁合金材料氟聚合物耐磨自潤滑涂層可制備為黃色、金黃色、褐色、棕色和黑色，色澤均勻。鋼鐵材料含氟聚合物耐磨自潤滑涂層可制備為金屬銀色，色澤均勻。耐磨自潤滑涂層外觀形貌如圖 1 所示。

    1.2 涂層表面粗糙度

    在 TOKYO SEIMITSU Surfcom 儀上測定了鋁合金陽極氧化膜和氟聚合物耐磨自潤滑涂層樣品的表面粗糙度。陽極氧化膜表面粗糙度 Ra 平均值為 1.765μm，氟聚合物耐磨自潤滑涂層的表面粗糙度 Ra 平均值為 0.575 μm。由此可見，經協合改性處理后，表面粗糙度發生了較大改變，降低了 1.19 μm。此結果說明精密熱處理可以提高材料表面的質量特性。

    1.3 涂層表面形貌

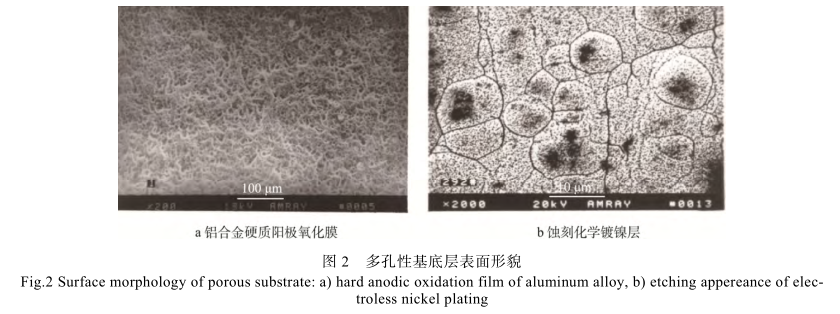

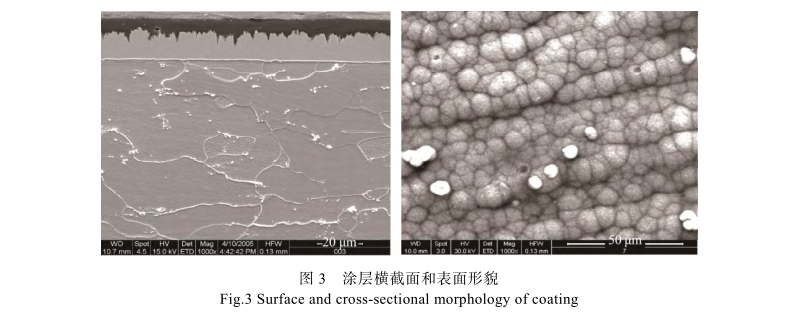

    將制備好的試樣放入電子探針掃描電鏡試樣品臺，對涂層的微觀形貌進行觀察，結果見圖 2 和圖 3。由圖 2 可知，涂層表面是由非常細小的顆粒連續排列而成的，非常致密，封閉效果好。同時采用原子力顯微鏡觀察了涂層橫截面的形貌（圖 3），可知涂層表面微孔被完全封閉。以上試驗結果說明，協合改性后，無論從表面還是從斷面觀察，功能性氟聚合物微粒對多孔性硬質基底層進行了非常良好的封閉，且結合良好。

    1.4 涂層表面和橫截面成分

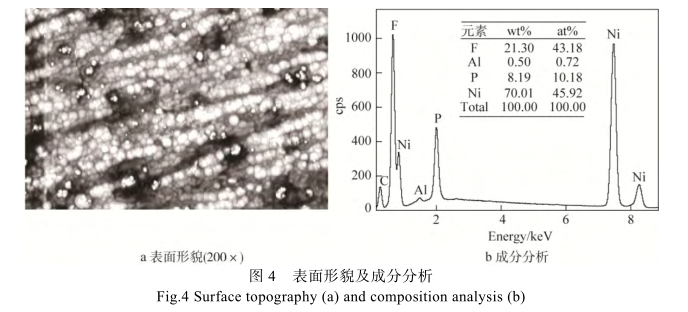

    采用電子探針掃描電鏡對鋼鐵材料含氟聚合物耐磨自潤滑涂層表面成分進行了測試，結果見圖 4。

    由圖 4 數據可知，涂層表面主要由 Ni、F 和 P 組成，質量分?jǐn)?shù)分別為 70％、21.3％和 8.19％，另外還含有微量的 Al（質量分?jǐn)?shù)僅為 0.5％）。從原子百分比來看，F(xiàn) 和 Ni 所占比例非常接近，分別為 45.92％和43.18％。

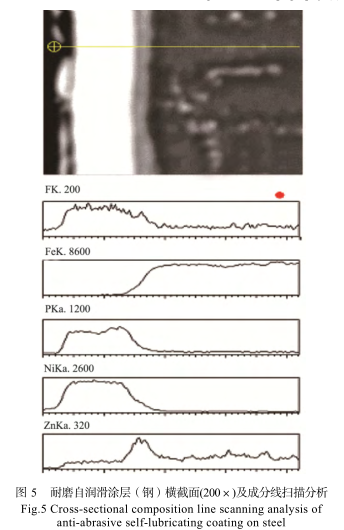

    采用線掃描分析對涂層橫截面的成分進行了測試，結果見圖 5。可清晰地知道，整個涂層中均有 F元素的分布，說明氟聚合物已經滲入到基底層中，產生了明顯的協同作用。F 在浸滲過程中具有一定的選擇性，且 F 的浸滲有一定的限制，在靠近鋼鐵基體層面，F(xiàn) 的含量就非常少，這與擴大的微孔深度狀態是一致的。從圖 5 中還可知，Ni 和 P 是鋼鐵氟聚合物耐磨自潤滑涂層的重要組成成分，特別是 Ni 分布得非常均勻致密，而 P 的分布則存在一些微孔。正是這些微孔使得氟聚合物得以浸滲進入鎳磷涂層中，并與之協合，形成潤滑性好、硬度高、耐腐蝕的優異涂層。

    1.5 涂層的厚度和硬度

    氟聚合物耐磨自潤滑涂層的厚度采用金相顯微鏡進行測試。協合涂層的厚度主要取決于基底層的厚度，可通過工藝參數將涂層厚度控制在 15~60 µm，而最佳厚度為 20~50 µm。

    1.6 涂層的結合強度

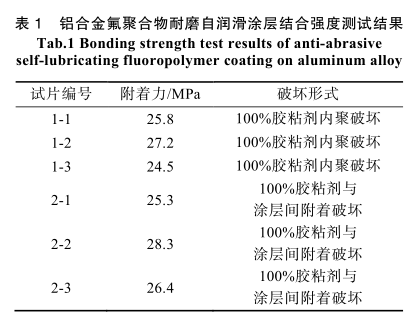

    鋁合金氟聚合物耐磨自潤滑涂層的結合力采用萬能材料試驗機，按 GB/T 5210—2006《色漆和清漆拉開法附著力試驗》的規定進行測試，結果見表 1。結果表明，涂層結合強度高，與基體結合力強。

    鋼鐵氟聚合物耐磨自潤滑涂層的結合強度采用熱震試驗方法進行測試與評價。涂層樣品首先在400 ℃熱處理 1 h，然后水淬冷卻至室溫，觀察涂層是否有否起泡、脫落等缺陷，并可進行彎曲試驗，觀察涂層是否有脫落、剝離等現象。試驗重復進行 10次，涂層未出現起泡、脫落、剝離等現象，證明涂層結合力良好。

    1.7 涂層的摩擦磨損性能

    采用 3 種試驗方式對涂層的摩擦磨損性能進行了測試。采用球盤式摩擦磨損試驗儀測試了干膜摩擦系數，在載荷 200~1000 g、60~120 time/min 的條件下，干膜摩擦系數為 0.1~0.15（圖 6）。采用 MM 型摩擦磨損試驗機測得的油潤滑、30 kg 載荷條件下的膜摩擦系數為 0.02~0.09。采用 Table 摩擦磨損試驗儀測試了涂層的磨耗量，在 1000 g 載荷條件下，磨耗量為30~50 mg/10 000r。3 種摩擦磨損試驗結果均表明，協合涂層具有明顯的自潤滑和減摩作用，耐磨性能良好。

    1.8 涂層的抗光老化性能

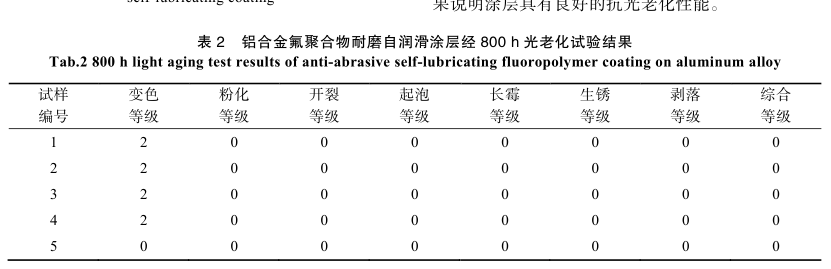

    采用 CI4000 氙燈老化測試儀（美國）按 GB/T1865—2009《色漆和清漆 人工氣候老化和人工輻射暴露 濾過的氙弧輻射方法》對涂層的抗光老化性能進行了測試，結果見表 2。經 800 h 試驗后，涂層僅發生了輕微變色，綜合評級為“0”級（最優級），結果說明涂層具有良好的抗光老化性能。

    1.9 涂層的耐蝕性能

    采用 FY-10E 鹽霧試驗箱，按 GJB 150.11 或 GB/T10125 規定的方法對涂層進行耐蝕性能測試，并采用ASTM D1654 規定的方法進行評級。正如前文中所述，氟聚合物耐磨自潤滑涂層是一種“可設計”的復合涂層，根據不同的使用要求，涂層的制備工藝有區別時，復合的氟聚合物量也不同，因而，涂層的耐鹽霧性能有所不同。在該技術的研究和工藝狀態固化過程中，進行了數十次的測試評價。鋁合金涂層可經受 336~1000 h 中性鹽霧試驗（5%NaCl），涂層無脫落、無起泡，非劃線區域腐蝕面積小于 6%，劃線單邊腐蝕寬度小于 2 mm，腐蝕評級 7 級以上，合格。鋼鐵涂層可經受 336~720 h中性鹽霧試驗（5%NaCl），腐蝕評級 7 級以上，合格。

    1.10 涂層的耐溫性能和阻粘性能

    氟 聚 合 物 耐磨 自 潤 滑 涂層 的 基 底 層具 有 耐500 ℃以上溫度的能力，并且眾所周知的是，氟聚合物具有在 260 ℃以下性能穩定的特點，因此，協合涂層可在 260 ℃以下較長時間保持良好的性能。同時，氟聚合物具有優良的不粘性能和自清潔能力，因此涂層也具有良好的不粘性能和易清潔性能。經某醫療器械公司驗證，非 PVC 輸液袋接口預熱模具、接口焊接模具、周邊焊接模具升溫至 165 ℃，均不出現粘連拉絲現象，具有較好的高溫阻粘能力，在高端模具領域具有特殊用途。

    2 工程應用效果

    金屬表面協合改性技術的特點決定了涂層具有獨特的綜合防護性能，滿足耐磨、自潤滑、耐腐蝕、耐溫、阻粘等單一或綜合功能性防護的需求。利用該涂層的減摩和自潤滑性能，可使高速、高頻鋁質運動零部件的使用壽命和動作的平穩性得到明顯改善，如動力傳動系統的閥體零件、運動零部件、速射武器出彈圓盤、導軌、發射裝置及其他回轉機構等。利用該涂層極佳的防腐蝕能力，將其作為海上裝置關鍵構件的高耐蝕防護涂層，可保證其在海上長期穩定地正常運轉。通過多年的深入研究，該技術已在兵器、航空、航天、汽車、醫療、電子等領域獲得了廣泛的應用，以下是部分產品或零部件的應用效果。

    2.1 光學儀器走位零部件的處理

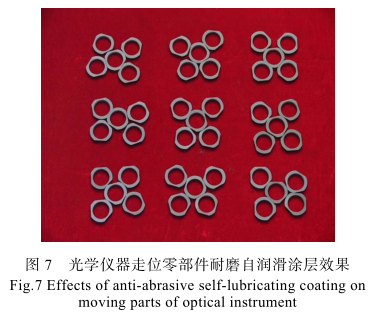

    光學儀器走位零部件的處理是表面需要自潤滑性能的運動、轉動或傳動零部件應用的典型例證，同時也是光電儀器構件應用的典型例證。光學儀器的關鍵運動或轉動零件要求走位靈活、密封性能好、不漏氣，并且表面應具有硬質耐磨、無油自潤滑、抗光老化能力強、不粘易清潔等性能，外觀最好為黑色。通過工程應用驗證和評估，采用氟聚合物耐磨自潤滑涂層可以解決上述重大的防護技術難題。該難題的解決主要利用了涂層的硬質、耐磨、干膜自潤滑、不粘易清潔、高耐蝕、優異的抗光老化能力和尺寸可精密控制等技術或工藝特點。該涂層對某光學瞄準儀器的研制起了重要作用，構件效果見圖 7。

    2.2 鋁合金及鋼質模具的處理

    鋁合金及鋼質模具的處理是表面需要硬質耐磨、高溫阻粘和耐溫等性能的零部件應用的典型例證。制袋焊接模具是非 PVC 制袋生產線的關重構件，為了較好地適應各種膜材的焊接要求，特別是針對適用于以 Polycine 為代表的多室袋虛焊膜材，需要解決模具表面高溫阻粘、虛焊膜制備、硬質耐磨、防腐、抗擦傷等問題。為此，某公司曾經采用過特氟龍涂層、沉積氮化鉻（CrN）涂層等技術，但均存在涂層硬度差、不耐磨、結合力不好、使用中易脫落、修復難等問題，也不能解決最為關鍵的虛焊膜制備問題。

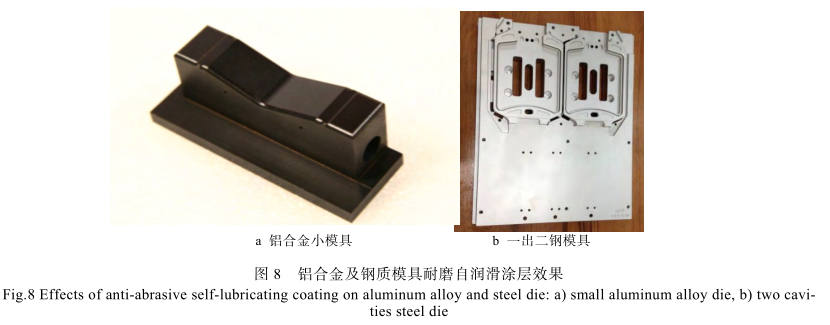

    使用協合改性技術后，實現了 165 ℃高溫不粘連，不但較好地解決了 3 層膜、4 層膜的焊接難題，而且也非常好地解決了虛焊膜難題，使用壽命達 3 年以上。優良的防粘及潤滑性從基礎上保證了焊接質量的可靠性和穩定性，高強度的附著力解決了以前涂層所存在的很多問題，大幅度地提高了模具的使用可靠性和壽命。該技術使某公司制袋生產線的市場占有率迅速提升，在全國達到 60%以上，并遠銷比利時、意大利、日本、印度、巴西、印尼等國，使用效果證明其性能已經超越德國進口模具涂層，并降低了使用成本。該難題的解決主要利用了涂層的高溫阻粘性、硬質耐磨、干膜自潤滑、耐溫性等特點。構件效果見圖 8。

    2.3 汽車修復儀導桿的處理

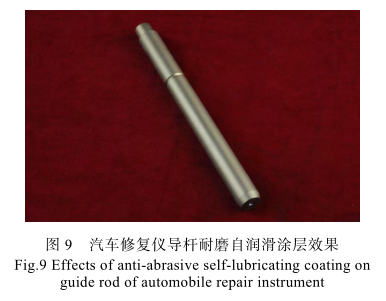

    汽車修復儀導桿的處理是表面需要硬質、自潤滑、耐磨、不粘等性能的零部件應用的典型例證。針對汽車修復儀導桿，國外采用了 Tufram 涂層技術，使得其表面具有硬質、潤滑、耐磨特性，并且粗糙度、直線度和圓柱度精密可以控制，但國內一直無法解決。采用我所研究的低溫協合涂層技術后，所有性能滿足使用要求，表面自潤滑性和不粘性能增加，提高了儀器探頭的滑動性能和修復儀工作的可靠性及效率，取代了國外技術。該難題的解決主要利用了涂層的干膜自潤滑性、硬質耐磨性、尺寸可精密控制等技術特點，構件效果見圖 9。

    2.4 柴油機執行器導套的處理

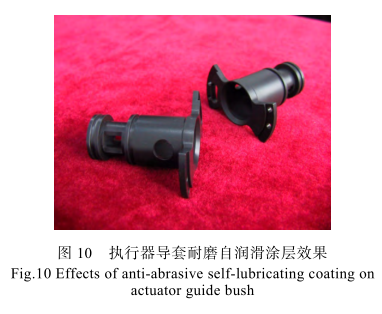

    柴油機執行器導套的處理是表面需要對尺寸進行精密控制的自潤滑對偶零件應用的典型例證。導套表面要求硬質、耐磨，具有自潤滑性能，且為對偶組件，內孔必須實現小間隙緊密配合，保證密封不漏油。氟聚合物協合涂層工藝處理后，產品性能達到美國原裝產品水平，并且已實現批量生產。該難題的解決主要利用了干膜的自潤滑性、硬質耐磨性、尺寸可精密控制及小間隙配合等特點，構件效果見圖 10。

    3 結論

    研究結果表明，氟聚合物耐磨自潤滑涂層具有突出的技術特點和顯著的綜合防護優勢，硬度達到400~950HV，摩擦系數小于 0.15，耐中性鹽霧試驗336 h 以上，耐光老化試驗 800 h，并且可在 260 ℃以下穩定工作，自潤滑性能好，具有優異的不粘性能和高溫阻粘性能。通過在光電儀器、汽車產品、醫療器械、模具、艦載電子產品等行業的大量工程應用驗證表明，該涂層的性能和工藝技術狀態穩定，是材料表面耐磨、自潤滑、高耐蝕等綜合防護或改性的重要技術途徑，具有廣泛的工程應用價值。
