—前言—

    能否耐受住水汽的考驗是很多材料，特別是金屬或者合金材料，走向應用的必由之路。眾所周知水汽會加速金屬或者合金的氧化，但追根溯源，原子級別究竟發生了什么，還眾說紛紜。

    刊登于Nature Materials的最新研究發現，結合“原位環境透射電鏡觀察”和“DFT計算”，成功揭示了鎳鉻合金的水 - 汽增強氧化作用的內在因素。這一過程與質子解離過程密切相關。由水離解產生的質子可以在氧化物晶格中占據間隙位置，降低空穴生成所需要的能量以及陽離子和陰離子的擴散能壘，從而加速了在高溫、潮濕環境下的氧化過程。

    共同第一作者：Langli Luo, Mao Su, Pengfei Yan

    通訊作者：Zhijie Xu，Chongmin Wang

    單位：Pacific Northwest National Laboratory

—圖文快解—

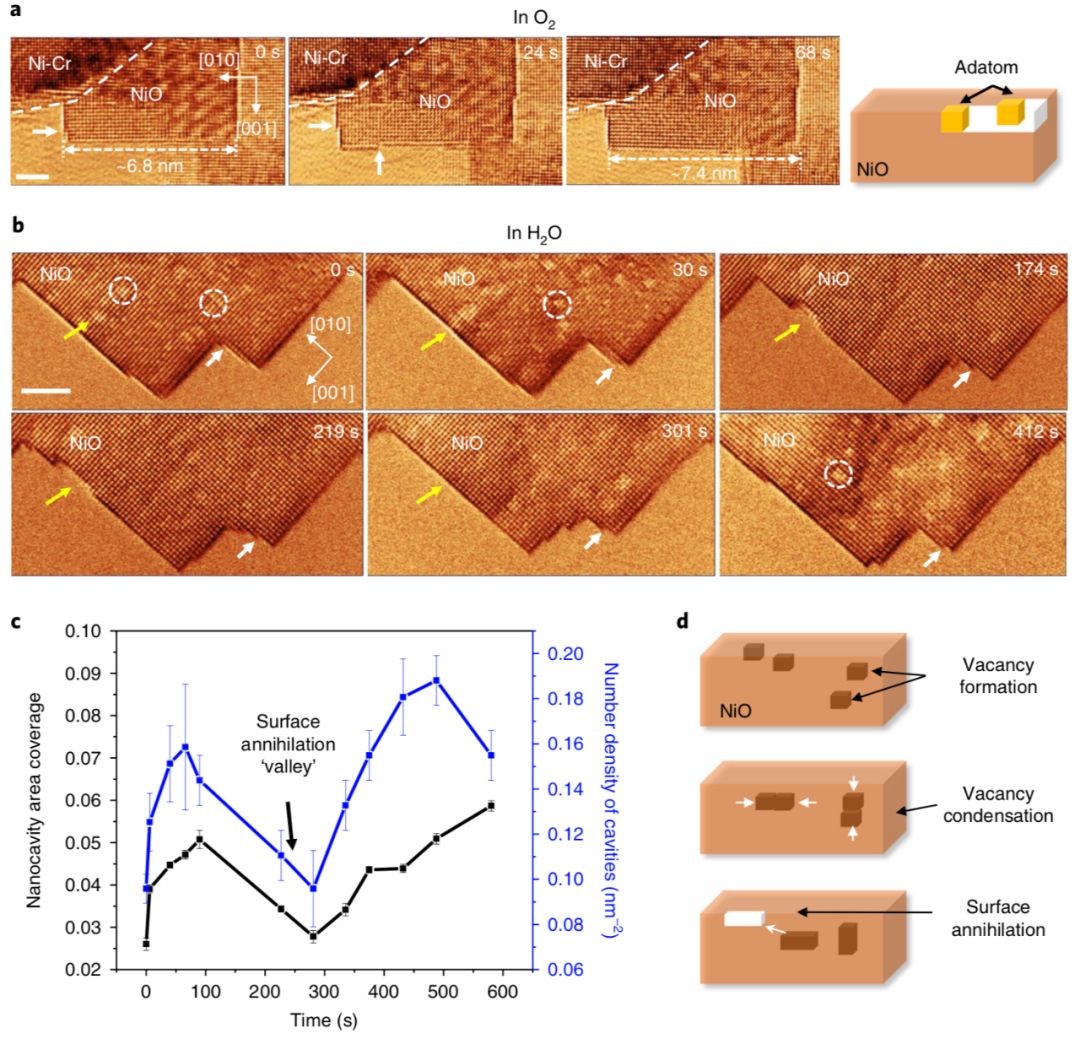

圖 1、原位觀察在H2O和O2環境下的Ni – Cr合金表面氧化物的生長動力學。

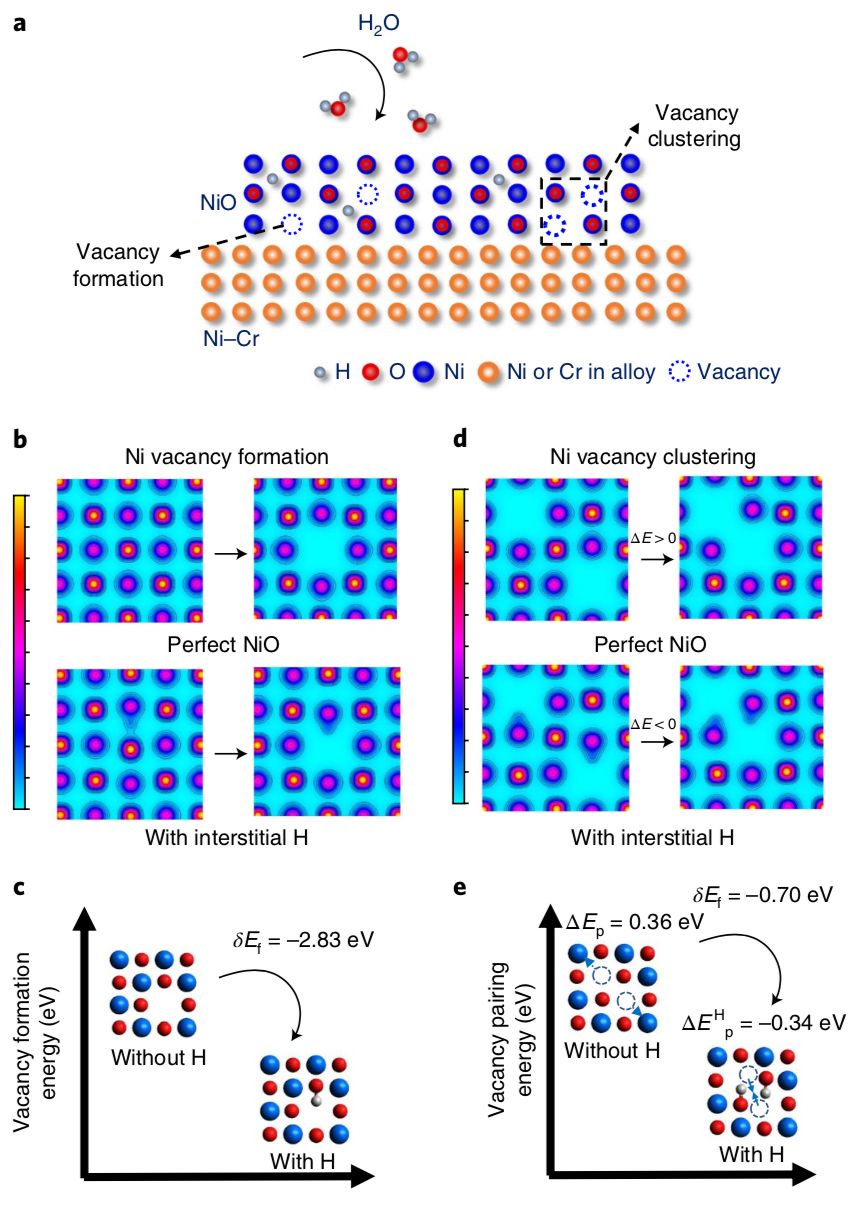

圖 2、空穴的形成與團聚過程

圖 3、缺陷對于合金表面氧化層的擴散以及微結構的影響

圖 4、水汽增強氧化過程的定量分析

    個人鏈接：

    https://www.emsl.pnl.gov/emslweb/people/chongmin-wang

    https://www.linkedin.com/in/zhijie-xu-40b8186

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
