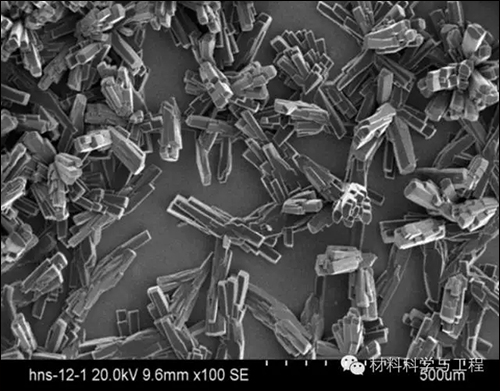

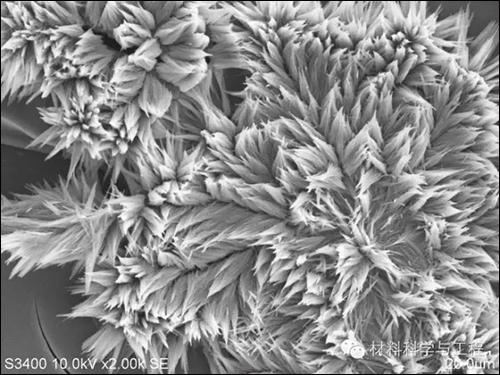

【21張東東】一種鹽溶液結晶后的形貌，形狀極為規(guī)則，像不像變形金剛呀，哈哈哈！【專家點評】不像變形金剛。我看到的不像是變形金剛，而是更像被原子彈轟炸后倒塌的廣島或長崎樓房，是不是也在提醒人們銘記歷史和珍愛和平呢？這張照片拍照的難度不大，但是這種結晶的形狀很常見，容易得到。積木世界、廢舊汽車場。

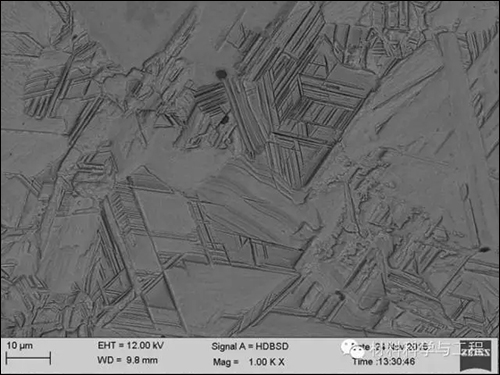

    【22張松全】材料為鈷（Co）合金完全再結晶后，于室溫進行軋制變形處理，其變形量為26%。該批試樣變形后經(jīng)700℃X1h熱處理，再經(jīng)過水冷冷卻。【專家點評】表面有凹凸，應該有什么相變發(fā)生。清明上河圖的一角還是朱家角的某個局部特寫？變形組織比較明顯，照片拍照的難度不大，美感不足。很好的木刻版畫。復雜的過程，精湛的技術，古畫復出。

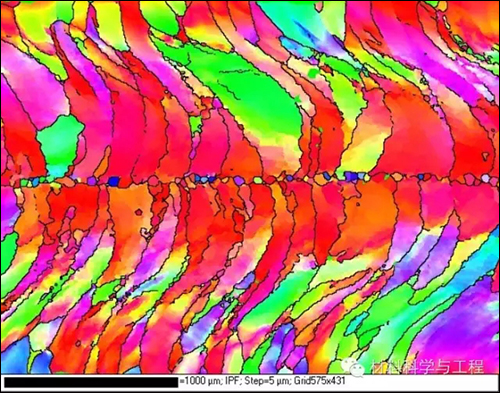

    【23焦海濤】材料：雙輥薄帶連鑄Fe-3%Si鑄帶；作品描述：照片中鑄帶組織呈“S”形，中心部位則有一層細小等軸晶。這是由于過熱度較高，凝固坯殼Kiss點位于鑄輥咬合線之上，隨著鑄輥旋轉凝固組織受到鑄軋力而發(fā)生變形，此時變形組織的取向也由{100}向{110}變化。【專家點評】凝固過程中受力導致硅鋼晶粒取向變化，信息豐富，解釋到位。似大浪淘沙，又如帆船點點，共生的是一線，耀眼的是細晶。樣品的EBSD制樣非常好，晶粒很清晰，分析也很詳盡。較亂的偽彩色。彩帶世界，富有詩意。

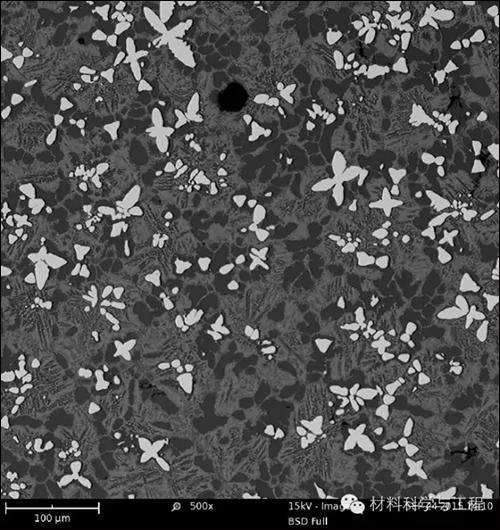

    【24周國燕】鎢基的噴嘴被Ti合金液所侵蝕，深色的基體為鈦合金，鈦合金共晶組織猶如芳草；鈦相猶如石塊；鎢相熔于鈦合金基體，形成翩翩起舞的蝴蝶與甲蟲。【專家點評】看起來像蠟染布料，應該多為鈦合金噴嘴材質著想，設法減緩腐蝕。那么多草、飛機、鴿子、蝴蝶，這是哪個飛機停機坪？圖片很漂亮，相間的對比也比較清楚，背散射的亮度和對比度也比較適度。很美的黑白灰藝術品，金相上也很少有可挑剔之處。蝴蝶與蜻蜓飛舞于荷塘。

    【25張鑫明】鋼鐵腐蝕產(chǎn)物；掃描電子顯微鏡；感覺有點像開的花【專家點評】不知道腐蝕條件和產(chǎn)物，這鋼耐蝕性如何？那是草還是綻開的雪冰？取景很漂亮，腐蝕之后的結晶鹽類都具有美麗的外形，但是難度不大。是像花，草叢亦或花瓣。

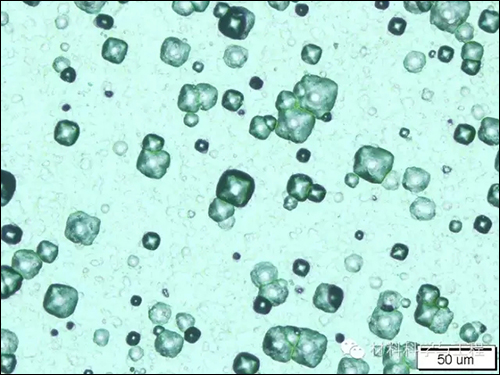

    【26張雯】單晶硅材料。金相顯微鏡（OLYMPUS.STM6）。顯示硅（100）晶面上存在的位錯缺陷。采用white拋光劑，拋光2分鐘，Sirtl腐蝕劑，腐蝕22分鐘。（100）晶面上的缺陷腐蝕坑，在金相顯微鏡下，凸起在視野中似乎活了。我們材料也是蠻拼的。【專家點評】單晶也沒有完美無缺的。生死不離，手相牽相偎相依，即使風雨腐蝕而來。照片中的硅透出晶瑩剔透的光亮，很漂亮。對于腐蝕時間能夠精確把握，反映了參賽者的基本素養(yǎng)。顆顆鉆石還不錯。鉆石之于海灘。

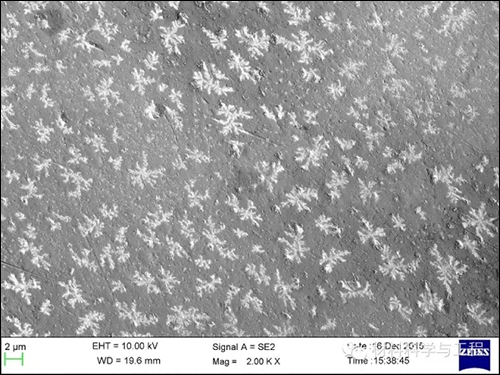

    【27余成龍】作品名稱：飄落的雪花金；使用儀器：Zeiss ΣIGMA場發(fā)射掃描電子顯微鏡；作品備注：對使用過的軸承鋼密封小球濺射金膜處理，并利用掃描電鏡進行觀察：在球面的一小塊區(qū)域布滿了密密麻麻、形態(tài)各異的雪花狀金膜，好似雪花飄落在大地，美麗極了。【專家點評】等雪再下點，厚些，可以堆個雪人么？冰天雪地，唯美圖畫，唯有劃痕傷雅興。確實比較像雪花，每種不足基片不夠光滑，影響了整個照片的質感。 一般的雪花，明顯的劃痕。雪花地毯。

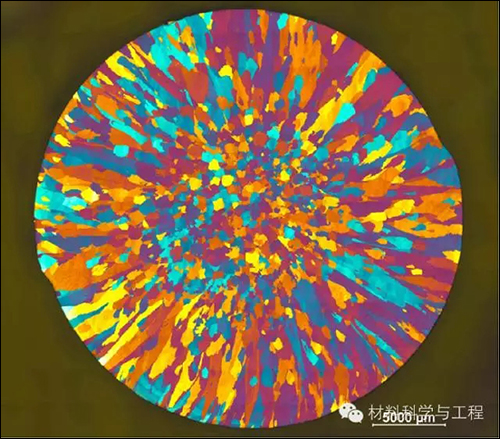

    【28吳春暉】作品名稱：鑄態(tài)鋁合金晶粒形貌；儀器名稱：Zeiss AxioImager M2M 金相顯微鏡；作品介紹：精細拋光后陽極覆膜，利用MosaiX拼圖功能將大面積區(qū)域晶粒形貌拼接成一張整體圖片，不管是微觀晶粒形貌還是整體晶粒形態(tài)均清晰可見。【專家點評】經(jīng)典星光燦爛的美圖，向心凝聚的鑄晶。彩色金相試樣非常的漂亮，也能顯示出晶粒之間的差異。正常的晶粒組織，還不錯，就是特色不明顯。 鑄造微觀世界。

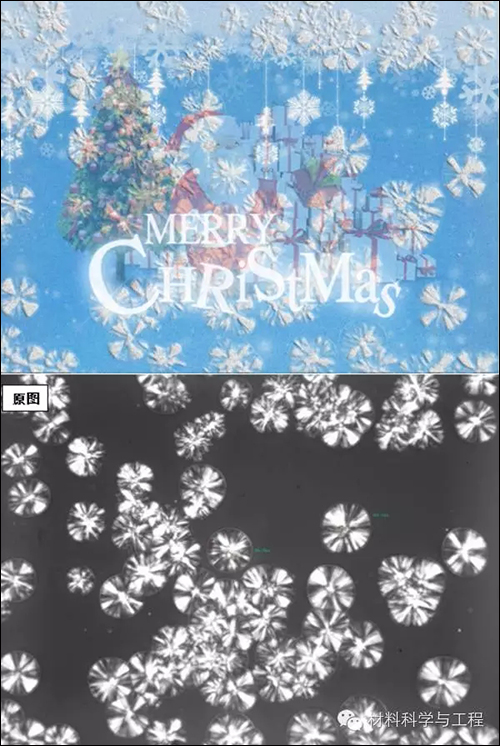

    【29黃帥，尹文靜】材料：均聚聚丙烯；儀器：OM（偏光顯微鏡）；作品描述：均聚聚丙烯升溫到230攝氏度后降溫，降溫至125攝氏度后恒溫，視野中逐漸出現(xiàn)球晶小顆粒，并逐步長大。球晶用PS浮雕處理后，稀稀落落的球晶好似漫天飛舞的雪花，在圣誕節(jié)來臨之際，祝大家圣誕快樂！【專家點評】天上飄下的雪花，送來了圣誕的祝福。圖片非常的動感漂亮，但是后期實驗結果處理不建議采用PS進行過多的渲染。漂亮的偏光組織，豐富的想象。圣誕節(jié)日，雪花飛舞看似普通，實非偶然。

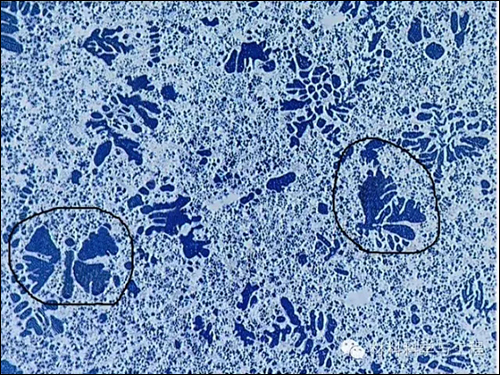

    【30】名稱：兩只蝴蝶；設備：蔡斯金相顯微鏡；材料簡介：變質處理壓鑄鋁合金ADC12金相組織圖。圖中α固溶體成枝晶狀，灰色共晶硅程橢圓狀和球狀。后期簡單顏色處理了一下，相圖中發(fā)現(xiàn)兩只翩翩飛舞的蝴蝶，嘿嘿！【專家點評】兩只蝴蝶翩翩飛，舞出一片新世界。飛舞的蝴蝶非常動感，但圖上的標注圓圈不夠漂亮。深沉的蝴蝶，色彩稍欠。看似蝴蝶，實則蜻蜓。

 3/10   首頁 上一頁 1 2 3 4 5 6 下一頁 尾頁
