疲勞點蝕的定義及特征

    點蝕又稱接觸疲勞磨損，是潤滑良好的閉式傳動的常見失效形式之一。？齒輪在嚙合過程中，相互接觸的齒面受到周期性變化的接觸應力的作用。若齒面接觸應力超出材料的接觸疲勞極限時，在載荷的多次重復作用下，齒面會產生細微的疲勞裂紋；封閉在裂紋中的潤滑油的擠壓作用使裂紋擴大，最后導致表層小片狀剝落而形成麻點，這種疲勞磨損現象在齒輪傳動中稱為點蝕。節線靠近齒根的部位最先產生點蝕。潤滑油的粘度對點蝕的擴展影響很大，點蝕將影響傳動的平穩性并產生沖擊、振動和噪音，引起傳動失效。

    點蝕又分為收斂性點蝕和擴展性點蝕。

    收斂性點蝕指新齒輪在短期工作后出現點蝕痕跡，繼續工作后不再發展或反而消失的點蝕現象。收斂性點蝕只發生在軟齒面上，一般對齒輪工作影響不大。？

    擴展性點蝕指隨著工作時間的延長而繼續擴展的點蝕現象，常在軟齒面輪齒經跑合后，接觸應力高于接觸疲勞極限時發生。硬齒面齒輪由于材料的脆性，凹坑邊緣不易被碾平，而是繼續碎裂成為大凹坑，所以只發生擴展性點蝕。嚴重的擴展性點蝕能使齒輪在很短的時間內報廢。

    疲勞點蝕的實例

    某重型車輛側減速器主動齒輪發生了早期失效，失效齒輪與行星轉向機相連，將全車動力傳遞到行動部分，是全車受載最大的齒輪，始終在大載荷、高轉速、多沖擊的復雜苛刻環境下工作。齒設計上采用整編為齒輪，傳動比為5.9，潤滑方式為油池飛濺潤滑，實效齒輪材料為18Cr2Ni4WA鋼，采用滲碳+淬火+低溫回火熱處理工藝。

    失效齒輪發生嚴重的接觸疲勞失效，使用壽命未達到規定時間。采用斷口分析、金相分析、硬？度測試及有限元接觸應力分析等方法對齒輪進行失效分析，查找該齒輪實效的原因（由于篇幅有限？以及結合自身知識面，僅列舉出端口分析和金相分析兩項結果）。

    1斷口分析

    通過對失效齒輪宏觀觀察發現。在嚙合受力齒面的節線附近靠近齒根一側，沿齒寬方向分布許多剝落坑，剝落坑附近有許多點蝕坑，這些點蝕剝落坑再吃款方向上基本連成一線，形成由點蝕剝落坑組成的凹坑帶，基本與齒寬同長（圖1）。經掃描電鏡觀察，失效齒輪的點蝕剝落坑帶上有較多面積在2mmz以上剝落坑，剝落坑最大深度為0.8mm，剝落坑底部有較淺的疲勞輝紋，底部大致與表面平行（圖2）。剝落坑側面一側大致與表面成45°角，另一側約垂直于表面，剝落部分一端與齒輪基體分離，形成懸臂梁（圖3）。通過對齒輪磨損面的分析，發現失效齒輪具有典型的接觸疲勞特征，而且齒輪節線附近偏向齒根一側的接觸疲勞較為嚴重。

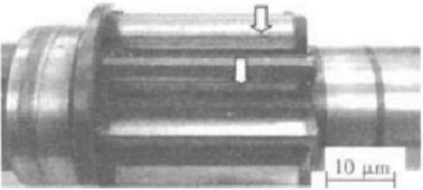

圖1 ：失效齒輪的形貌

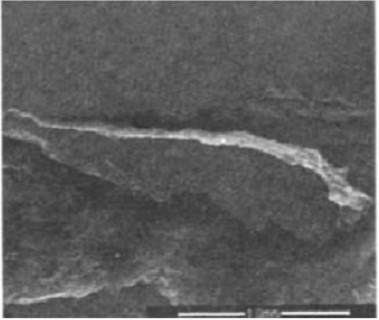

圖2 ：失效齒輪的點蝕和剝落

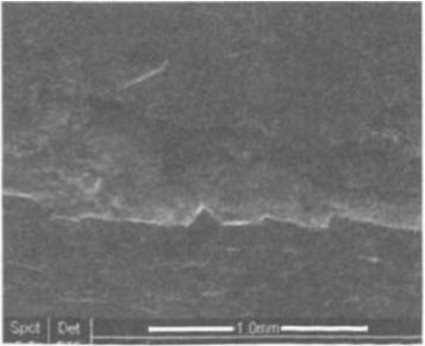

圖3 ：剝落坑形貌

    2顯微組織分析

    從失效齒輪輪齒部位取樣拋光。經4％的硝酸酒精溶液腐蝕后，在Olympus金相顯微鏡下進行觀察。試樣心部組織為低碳板條回火馬氏體及少量鐵素體（圖4）。滲碳層組織為高碳針狀回火馬氏體及少量殘余奧氏體，馬氏體針葉略微粗大（圖5）。按照J(rèn)B/T6141.3—1992《重載齒輪滲碳金相檢驗》標準評定，試樣心部組織為2～3級，滲碳層馬氏體組織為4級，符合要求。但試樣滲碳層中有較細的白色網狀碳化物析出（圖6），按照J(rèn)B／T6141.3—1992《重載齒輪滲碳金相檢驗》標準評定，試樣滲碳層碳化物為4.5級，不符合標準規定要求。經掃描電鏡觀察，白色網狀碳化物在滲碳層表面附近呈現連續網狀（圖7）。至距表面1mm處，白色網狀碳化物基本消失（圖8）。較細的白色網狀碳化物是齒輪在滲碳過程中由于冷卻速度較慢，奧氏體沿晶界析出細網狀二次滲碳體。這種白色網狀碳化物會削弱晶粒之間的結合強度，降低齒輪的抗接觸疲勞性能。

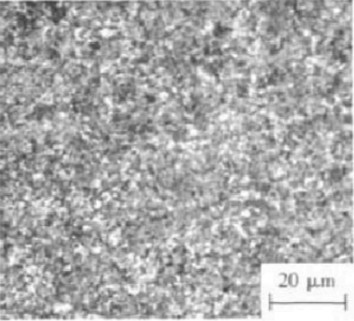

圖4 ：失效齒輪的心部組織

圖5 ：失效齒輪的滲碳層組織

圖6 ：網狀碳化物

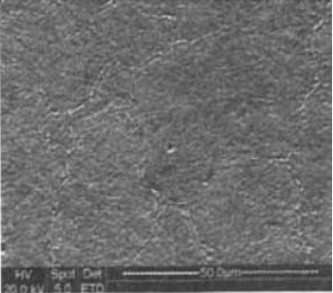

圖7 ：網狀碳化物

\

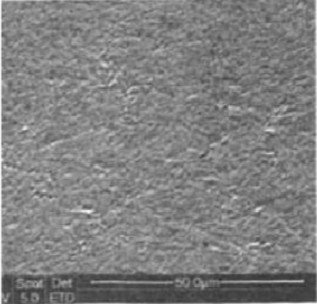

圖8 ：無網狀碳化物組織

    討論齒輪齒面疲勞點飾損壞主要是因?yàn)檩嘄X工作時，其工作齒面上的接觸應力是隨時間而變化的脈動循環應力。齒面接觸應力超過材料的接觸極限應力時，齒面表層會產生細微的疲勞裂紋。點蝕會使齒面減少承載面積，引起沖擊和噪音，嚴重時輪齒會折斷。根據損壞程度不同，點蝕可分為初始點蝕和破壞性點蝕。一般初始點蝕在齒輪磨合過程中可自行矯正或是擴展性的，一般不致構成破壞，而破壞性點蝕及表面剝落一旦出現，隨著齒輪的繼續使用點蝕和剝落區域不斷擴大，可能導致齒面破壞。齒輪運轉不平穩震動加劇，傳動噪聲增大。當其損壞達到一定程度時，可能導致輪齒折斷。尤其是關鍵性齒輪的損壞，可能造成整個傳動系統或機械部件損壞的嚴重后果。對損壞齒輪尤其是早損壞的齒輪進行失效分析，正確判定齒輪損壞類型和破損程度。找出損壞的產生原因，從而提出并采取有效的預防措施，可以較少或預防齒輪類似損壞事故的重復發生。以提高齒輪的使用壽命，保證設備的正常運行。

    該重型車輛側減速器主動齒輪的試驗分析證明失效齒輪的失效形式為接觸疲勞失效。齒輪失效的主要原因?yàn)椋?/span>

    滲碳碳勢不足或者滲碳時間過短造成的滲碳層過淺。

    失效齒輪滲碳后冷卻速度較慢，造成奧氏體沿晶界析出細網狀二次滲碳體，而隨后的正火處理沒有有效消除網狀二次滲碳體。

    齒輪的接觸應力較大，超過了許用接觸應力。

    結論（點蝕的預防）

    輪疲勞點蝕損壞的預防齒輪疲勞損壞的預防具體可分為三個階段：設計期、制造期、使用期。

    1設計期預防

    齒輪輪齒相互嚙合傳動過程中，輪齒的接觸疲勞表面作滾動或滑動復合磨擦?xí)r，在交變接觸應力的作用下。表面金屬會形成疲勞斷裂。對于齒輪來講，通常齒根的彎曲疲勞和齒面接觸疲勞兩種失效形式占多數。齒面接觸疲勞的計算主要是了解接觸應力的大小，是判斷正常設計情況下，齒面是否可能發生接觸疲勞失效的理論依據。輪齒表面和次表面金屬可能受拉伸、壓縮和剪切應力。接觸面間以純滾動方式運動，沒有滑動現象。類似于輪齒節線出的嚙合狀態，接觸表面在載荷作用金屬產生彈性變形，接觸區是以一定寬度的壓縮接觸而不是線接觸。壓縮帶中心區彈性壓縮最大接觸帶前后的金屬在應力作用下產生彈性位移凸起。同時在該區域金屬皮下表層產生剪切應力。應力大小取決于金屬的彈性模量、金屬面承受的總壓力和接觸表面的曲率半徑。選用材料彈性模量和接觸長度一定時，接觸表面應力大小與接觸表面的曲率半徑有關。曲率半徑越小，接觸帶就越窄，單位表面的接觸應力也就越大。承載轉動表面受力分析表面，承載齒輪在嚙合傳遞動力過程中，輪齒表面各處承受著不同形式的應力作用。齒面和皮下金屬在拉伸、壓縮和剪切應力作用下，經過多次重復應力作用后，齒面和皮下金屬可能產生微小裂紋形成疲勞源，隨之應力循環次數增加，裂紋將不斷擴展以致相互連接起來形成小塊金屬脫落，齒面出現點蝕剝落，齒輪齒面產生疲勞損壞。

    2制造期預防

    齒輪的點蝕的最主要原因是齒輪嚙合沒有達到足夠高的配合精度造成局部接觸應力過載，導致疲勞損壞。因此可通過以下幾種方式加以預防和控制齒輪的損壞，提高設備運行的可靠性：

    提高齒輪加工精度。齒輪加工精度太低。造成嚙合的齒輪齒輪接觸不良容易造成局部齒面超負荷工作。使齒輪局部？實際接觸應力超過齒輪材料的許用接觸應力。提高齒輪加工精度。減少齒輪副的兩中心線不平行或？交叉偏差及加工時齒向誤差造成的精度誤差，有利于保證齒輪傳動的平穩性。

    保證齒輪材料質量。重載大齒輪多以鑄造毛坯加工而成，齒輪毛坯材料的局部缺陷及其熱處理不均勻造成的點蝕往？往比較平滑，所造成的點蝕往往發生在一小區域內。這種情況往往造成齒輪局部強度不足，最終導？致齒輪折斷的現象發生。就需要更換齒輪。因此優良的鑄造和熱處理工藝水平就尤為重要。

    安裝不良造成的齒面點蝕。齒輪的裝配及機體的安裝精度直接影響齒輪齒面的接觸面積，裝配時必須嚴格控制齒輪軸線與齒？輪的軸線平行度誤差，精確調整減速機體與減速機底座及電機等配合部件的聯接精度，減少軸向和？徑向跳動，保證齒面的接觸精度。避免局部接觸應力過大。可以有效減少齒輪點蝕疲勞現象。

    3使用期點蝕分析與預防

    初始點蝕。重載傳動齒輪的初始點蝕現象也是屢見不鮮的，新齒輪嚙合初期，常因齒面偏離漸開線曲面較大，在若干個微凸起處產生較大的接觸應力，造成點蝕現象。點蝕區出現很淺的小麻點，一般較分散，有時伴隨有輕微的膠合磨損。當齒面經過一段時間跑合后，微凸起處逐漸變平，從而擴大了接觸區，又由于磨損、碾壓等原因使其表面接觸趨于平滑，高峰接觸應力隨之降低。因而促使點蝕停止發展。實踐表明，這種點蝕一般情況下不再發展，經過一定階段的嚙合磨合后就點蝕就會消失，因此這類點蝕一般不會造成損壞。

    破壞性點蝕。破壞性點蝕多數出現于節線以下的齒根區域。這是由于齒根處曲率半徑較小，齒面接觸應力較高的緣故。震動齒輪在嚙合過程中，從齒根處初始接觸點開始，齒面曲率半徑逐漸增大，接觸應力也隨之下降。通常重載傳動的直齒輪，當接觸點移至一定位置時，嚙合齒的數目由兩對牙齒變?yōu)橐粚?duì)。此時接觸應力增至最大，當接觸區域繼續向外移動時，接觸應力再次開始下降，每當輪齒過負荷時，金屬表面可能產生疲勞損壞。通常在主動齒輪的齒根區域。經過長時間工作后可能出現破壞性點蝕，如果過負荷足夠大，短時間嚙合后就能產生這類點蝕破壞。

    齒輪嚙合傳動過程中，主動齒輪和被動齒輪相互接觸區承受相同的應力，但在正常情況下。點蝕首先出現于主動齒輪的齒根部位，分析認為這是主動齒輪通常直徑較小，轉速較高，輪齒數目也較少。因而承受著較頻繁的重復應力。此外主動齒輪輪齒上滑動方向與齒面問的滾動方向相反，因此金屬表面產生過度伸張。促使疲勞裂紋的產生和擴展，最后導致齒面產生點蝕破壞。破壞性點蝕通常呈小點狀金屬脫落形成凹坑，當點蝕逐步擴大或點蝕相互連接起來，可能造成較大面積破壞，齒輪運轉不平穩，傳動噪音大。這種點蝕破壞發展到足夠程度時，可能導致輪齒斷裂，應加以重視。軋機減速機做為軋機機組的重要設備，齒輪又是減速機的關鍵性部件，齒輪的損害可能影響整個傳動系統或其他機械部件損壞，影響生產運行的嚴重后果，點蝕做為齒輪損壞的初始階段。如果能夠通徹分析其產生的原因，采取相應的措施。可以延長齒輪使用壽命，減少生產設備事故的發生，促進生產的順利進行。
