1

    正如任何大氣腐蝕機制，腐蝕和金屬損耗率受到了一系列因素影響，如持續時間、濕度、氯化物、化學污染、工業污染物像SOx的存在、操作溫度等因素的影響，外部CUI腐蝕速率可以在很大范圍內變化，干燥環境下從0變化到嚴重的條件下1 mm /年，部分有助于吸濕的保溫材料，也能影響腐蝕速率，絕熱材料的吸水劑（吸濕）的使用也是一個關鍵因素。當吸濕絕熱趨于飽和，水與鋼直接接觸非常長的時期。這不僅增加了腐蝕的可能性，同時也使絕熱效果不佳，從而使能量損失顯著增加。

    2

    進入絕熱材料的水能夠從設備中逐漸流出是很重要的，絕熱安裝設計中應該有水夾套脫落搭接接頭。絕熱支撐環的設計應該讓水能夠從絕熱中排空，而不是積水。CUI的本質是長期腐蝕的結果，薄壁管道相比于厚壁壓力容器泄漏或局部減薄的風險更大。

    3

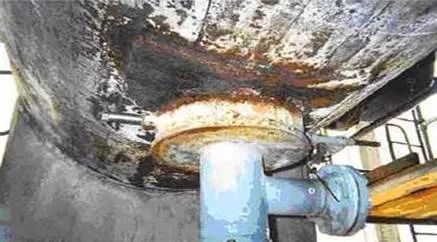

    此外，涂層應用和現場安裝的傷害往往難以管理，實際腐蝕真正開始的時間也難以確定。某煉廠在2013年，對煉油廠的常減壓套裝置進行了一次徹底的CUI檢查。該裝置最初安裝的礦棉保溫被移除用于目視檢查，對其中18個壓力容器進行了CUI檢查，所有18個壓力容器都被發現遭受CUI，12個容器需要焊縫堆積來恢復最小壁厚。下圖所示為在案例的換熱器底部發現的CUI的一個例子。

    通過分析可以得出一下幾個結論：1、水幾乎總是會進入到絕熱系通保溫材料中，吸水會加劇管壁腐蝕；2、為保護不受CUI腐蝕，絕熱時熱鋼或冷鋼表面涂層選擇必須證明能抵擋在絕熱時長周期存在的濕熱或濕冷條件；3、保溫設計和安裝應當考慮有排水措施

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：殷鵬飛

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
