  2. 某新型空空導彈總線插頭灌封膠脫黏開裂原因分析
    2019-04-03 09:48:31 作者:《理化檢驗—物理分冊》 來源:苗蓉麗 分享至:

    電器接插件的封裝大多采用模塑料,某新型空空導彈總線插頭有耐高、低溫及柔性裝配的特殊要求,因此采用YGM-6硅橡膠進行灌封。YGM-6硅橡膠為室溫硫化硅橡膠,其具有優異的耐高、低溫性,對鋼、銅、銀、鋁等金屬不產生腐蝕,可在-110~200℃下長期使用,廣泛應用于航空電器電子產品中,但其強度低、與基材的黏接力弱、延伸性能差。某總線插頭在裝配過程中出現批次性灌封膠脫黏和開裂現象,如圖1所示,可見灌封膠與金屬本體接觸部位脫黏,直角彎處的灌封膠開裂,甚至斷裂,嚴重影響到產品交付。


    筆者通過不同檢驗方法,對總線插頭灌封膠脫黏和開裂的原因進行了分析,以期從根本上解決該類質量問題。

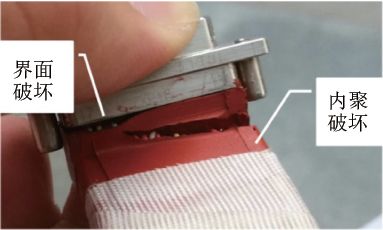

    圖1 總線插頭灌封膠脫黏和開裂宏觀形貌

    理化檢驗

    1斷口分析

    總線插頭受結構尺寸限制,灌封膠與金屬本體的接觸面積較小,灌封膠層的厚度較薄。在總線插頭裝配過程中,由于空間限制,總線插頭處于受力狀態,在彎折應力的作用下,總線插頭出現批次性灌封膠脫黏和開裂現象。這兩種失效現象的機理和破壞模式不同,灌封膠與金屬本體接觸部位脫黏,金屬表面基本無灌封膠殘留,是典型的界面破壞模式,表明灌封膠與金屬本體的黏接強度低于裝配時的彎折應力,在彎折應力作用下,黏接界面出現脫黏現象;而總線插頭直角彎處的灌封膠開裂,甚至斷裂,是內聚破壞模式,表明灌封膠本身的聚合強度低于彎折應力,在彎折應力作用下,灌封膠出現開裂現象。總線插頭YGM-6硅橡膠灌封膠同時出現界面破壞和內聚破壞,表明YGM-6硅橡膠本身的強度和延伸率偏低,且與金屬的黏接強度也偏低,不能滿足總線插頭的使用工況。

    2力學性能試驗

    依據GB/T 528-2009《硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定》,采用I型試樣進行拉伸試驗;依據GB/T 531.1-2008《硫化橡膠或熱塑性橡膠壓入硬度試驗方法第1部分:邵氏硬度計法(邵爾硬度)》進行硬度測試,采用厚度為2mm的標準試樣,3片疊加來進行測試;依據GB/T 15254-2014《硫化橡膠與金屬粘接180°剝離試驗》進行180°剝離強度測試,相關試驗結果見表1。

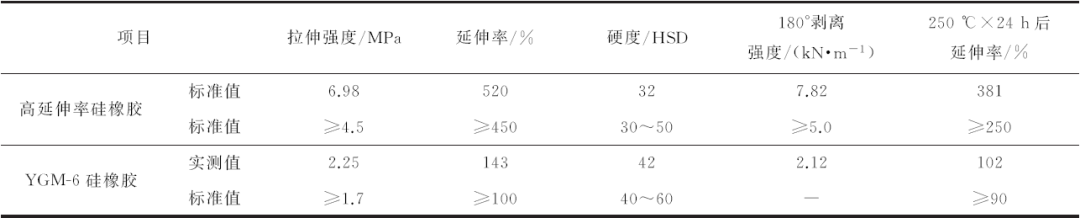

    表1 硅橡膠力學性能試驗結果


    可見YGM-6硅橡膠的各技術指標均滿足企業標準的技術要求。

    3地面試驗

    采用高延伸率硅橡膠灌封總線插頭制備對比試樣,對其進行如下試驗:

    彎曲試驗

    用手對其進行45°的20次彎折,未發現插頭交界面、直角拐彎處的灌封硅橡膠開裂或脫黏。

    電性能測試

    用電纜測試儀對總線進行電性能測試,測試合格。

    總體裝配

    與全彈裝配,總線裝配尺寸符合要求。

    總體聯試

    用系統聯試彈進行總體性能測試,總線工作正常。

    環境試驗

    試驗件經過10個溫度循環、10個周期濕熱、高溫貯存、低溫貯存、高溫工作、低溫工作、沖擊、振動等試驗后,試驗件電性能測試合格,均滿足使用要求,灌封硅橡膠未出現開裂和脫黏問題。

    插裝試驗

    將試驗件又進行20次插裝試驗和50次彎扭試驗,試驗結束后,試驗件電性能測試合格,灌封硅橡膠未出現開裂和脫黏問題。

    老化試驗

    試驗件暴露在室外自然條件下1年,每月一次監測試驗件的外觀和電性能,電性能測試均合格,未出現發黏、軟化、硬化、裂紋等老化現象。

    4空中試驗

    將對比試樣總裝到靶試產品中,經空中試驗考核,滿足某型導彈的使用要求。

    分析與討論

    1膠料的選擇

    高延伸率硅橡膠是一種耐高低溫、高強度、高延伸率的新型硅橡膠,其延伸率約為YGM-6硅橡膠的4 倍,顏色與YGM-6硅橡膠相近,硬度低于YGM-6硅橡膠的,且易于裝配。由表1可知,高延伸率硅橡膠無論是常溫性能還是高溫性能都顯著優于YGM-6硅橡膠的,其優異的延伸性能和抗剝離性能,保證了總線插頭灌封部位柔韌牢固,裝配使用中不會出現開裂和脫黏問題。

    2成型工藝參數的確定

    在總線插頭生產中,硅橡膠灌封在插頭集束導線外面,由于產品條件的限制,其成型工藝條件為室溫下24h再進行70℃下24h的補充固化。高延伸率硅橡膠的成型工藝條件與YGM-6硅橡膠一致,能夠滿足總線插頭的硫化溫度的要求,適用于現有的成型設備、工裝和模具,現有的設備不需改造,具有可操作性。

    3增黏底涂的應用

    總線插頭的金屬本體為不銹鋼材料,界面活性低,灌封料難以浸潤,使用硅橡膠進行黏接密封時易出現脫黏等問題,出現界面破壞,通常會采用底涂方式處理金屬基材,改善黏接情況。底涂涂料是分子中同時具有2種不同的反應基團的有機硅化合物。底涂工藝通過改變金屬基材表面的浸潤狀態,使硅橡膠與金屬基材之間形成穩定的化學鍵連接模式,顯著提高硅橡膠對金屬界面的黏接性能,在實際生產中得到廣泛的使用。

    選取與總線插頭金屬本體相同牌號、相同表面處理狀態的不銹鋼,選取與高延伸率硅橡膠匹配的底涂涂料,在金屬基材表面薄薄地涂抹一層,晾置20min,用高延伸率硅橡膠進行黏接,固化后,依據GB/T 7124-2008《膠黏劑拉伸剪切強度測定》進行黏接性能測試,試驗結果見表2。

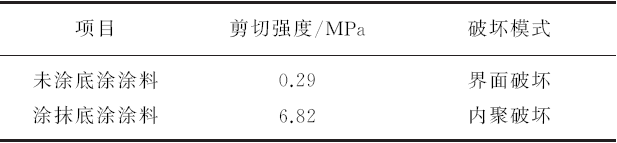

    表2 底涂前后剪切強度試驗結果

    通過涂抹底涂涂料,在黏接界面形成金屬-表面處理劑-橡膠的結合層,改善硅橡膠與金屬本體的界面性能,增強黏接力,保證了總線插頭灌封膠與金屬本體接觸部位黏接可靠。

    4老化性能的評估

    橡膠灌封料在使用過程中存在老化問題,隨著產品裝配后結構中應力的變化,橡膠材料的老化速度加快,力學性能下降,從而影響產品使用壽命。

    依據HB/Z 138-1988?航空橡膠混煉膠選用原則和橡膠制品壽命控制規范?,總線插頭灌封膠選用的新型高延伸率硅橡膠為耐老化性能較好的Ⅱ類橡膠,此類橡膠在戰斗機上具有10a(年)的使用壽命。國內依據GJB 92.2-1986?熱空氣老化法測定硫化橡膠貯存性能導則第三部分:統計方法?開展的多項研究結果表明,常溫貯存條件下硅橡膠使用壽命在15a以上,能夠滿足產品的壽命周期要求。

    結論及建議

    YGM-6硅橡膠灌封膠強度低,延伸率小,黏接強度低,在總線裝配過程中彎折應力的作用下,總線插頭出現灌封膠開裂或脫黏的質量問題。為確保總線插頭灌封膠的黏接強度和抗彎折性,建議采用高延伸率硅橡膠與底涂工藝對總線插頭進行封裝。
