往期多相流在線介紹了多相流軟件模擬分析、多相流領域相關的測試方法，本期將給大家介紹多相流工程領域中讓工程師們頭疼的流動腐蝕現象及容易混淆的流動腐蝕概念。

流動腐蝕現象

自然界中流動腐蝕很常見，例如云南昆明附近的喀斯特地貌石林景區（圖1）就是石灰巖地區的地表水長期溶蝕的結果。石灰巖的主要成分是碳酸鈣CaCO3，在有水和二氧化碳時發生化學反應生成碳酸氫鈣Ca（HCO3）2，可溶于水，空洞形成后隨著雨水的不斷溶蝕而逐步擴大，最終形成神奇的喀斯特地貌。

圖1 喀斯特地貌——自然界的“流動腐蝕”

流動腐蝕在工業領域也很普遍，水利、電力、石油、化工、冶金等，只要有流動介質就會發生流動腐蝕，與電化學腐蝕相比，由于“流動”的物理過程，物理和電化學耦合作用，導致更加嚴重的腐蝕問題。

某電廠的凝汽器入口管道采用銅合金制成，受到循環冷卻水中的懸浮物、泥砂等固體顆粒硬物的沖擊、摩擦，長時間運行后，入口端銅管前段彎管的下游管道內壁粗糙，雖無明顯腐蝕坑，但表面粗糙，黃銅基體裸露，銅管減薄。沖刷腐蝕的陽極過程是銅的溶解，陰極過程是氧的還原。腐蝕坑內無腐蝕產物，表面呈銅合金的本色，如圖2。

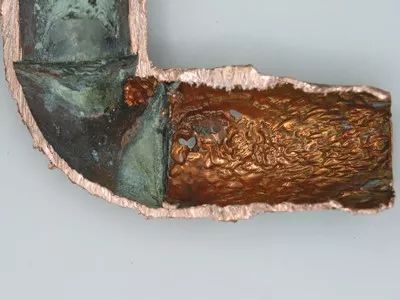

圖2 銅管中的沖刷腐蝕現象

流動腐蝕會帶來極大的危害，甚至危及生命。

2004年8月9日，日本美濱核電廠發生的一起由于流體對腐蝕的影響而引發的管道破裂的事故，造成4名工人死亡，7人被灼傷。據事后調查，該蒸汽泄漏事故管道破口的位置正好在流量測量裝置下游附近，其管道內部流體的湍流度很高，流動對管道的腐蝕起到了明顯的加速作用，所以在核電行業內把這種腐蝕類型稱為流動加速腐蝕。

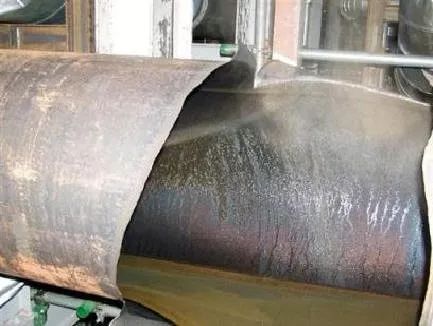

圖3 日本美濱核電廠流動加速腐蝕引起的管道破裂

易混淆的流動腐蝕術語

流體對腐蝕的影響過程非常復雜，對這些現象的研究認識在早期階段存在著較多概念混亂，直到國內外相關研究的深入開展和不斷重視，各種流體相關的腐蝕機理才逐漸清晰，對這些術語有了一些明確的定義。

流致腐蝕（Flow-induced corrosion）：由于流體在金屬表面上流動導致流體湍流強度和傳質增加而引起的腐蝕增加。

沖刷腐蝕（Erosion-Corrosion）：由于金屬表面上的物理沖擊造成了機械損傷而引起的腐蝕增加。沖擊可以來自液體或氣相中的固體顆粒，也可以是氣相中的液滴。

流動加速腐蝕（Flow-accelerated corrosion，FAC）：由于單相液流或汽/液雙相流將碳鋼或者低合金鋼表面的保護性氧化膜溶解， 而造成氧化膜減薄并引起碳鋼或者低合金鋼腐蝕速率增大的現象。一般該術語多出現在核電行業的腐蝕研究中。

垢下腐蝕（Under-deposit corrosion）：在非金屬固體沉積物下方的金屬表面由于分離水相中的低湍流引起的腐蝕速率增加的現象。

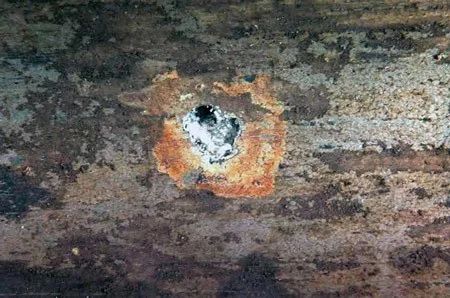

圖4 垢下腐蝕

露點腐蝕（Dew-point corrosion）：當氣體在一定壓力下某個溫度出現含水量的蒸發和冷凝速率相同時發生的腐蝕。由于水分是在露點溫度開始產生的，而濕氣是造成腐蝕的重要因素，所以了解這個物性特征有助于選材。此外，水分還可以與氣體中傳播的其他腐蝕性氣體如硫化氫和氯化氫等反應，這些氣體形成了強酸腐蝕金屬表面，這一問題在煉油廠特別突出，如常減壓塔頂的鹽酸腐蝕現象。這些酸性物質是在煉油廠生產的煙道氣形成的。酸性氣體與水蒸氣混合，形成了特定的露點。當溫度達到露點時，這些酸性氣體就迅速溶解進入水相并開始腐蝕金屬材料的表面。

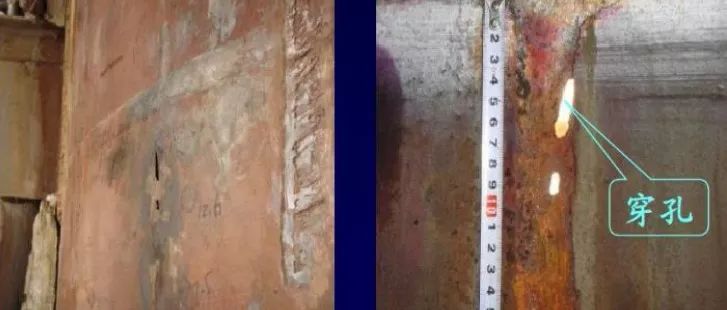

圖5 常壓塔塔頂塔板鹽酸腐蝕穿孔

空泡腐蝕（Cavitation Corrosion）：也稱為空蝕、氣蝕，是一種特殊類型的腐蝕，它是由氣泡在金屬表面上的發生破裂引起的。它通常與流體的流體動力學參數相關，特別是突然的壓力變化，例如在螺旋槳、攪拌槳和渦輪葉片中。在高流速下催生高壓區和低壓區，在低壓區產生蒸汽氣泡，當這些氣泡轉移到高壓區域時，它們會塌陷并產生壓力波，這些壓力波會破壞金屬表面形成的鈍化膜，導致腐蝕速率明顯上升。

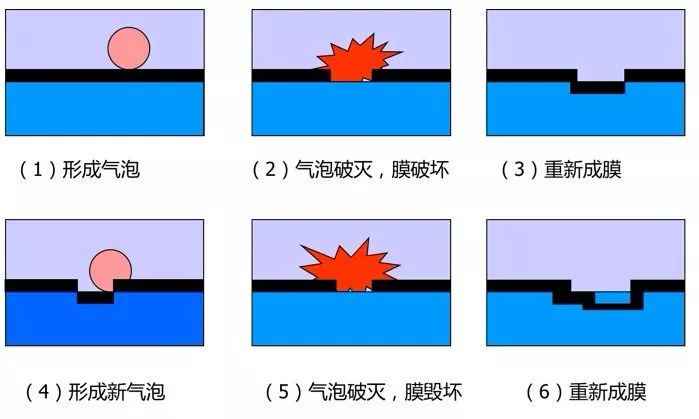

圖6  空泡腐蝕過程

例如，當液體快速通過收縮孔時，例如當孔的形狀突然改變尺寸時，可能發生空穴。通常情況下，水通過一個稍微打開的閥門或閘門時，發生快速的壓力變化，這有利于空化氣泡的形成。當液體通過高真空時，氣蝕現象也可能發生。當燃料供給或泵的液壓流體受到限制導致高真空時，就可能發生氣蝕。例如當螺旋槳葉片過載或表面不足時，其后部也可能發生空蝕。

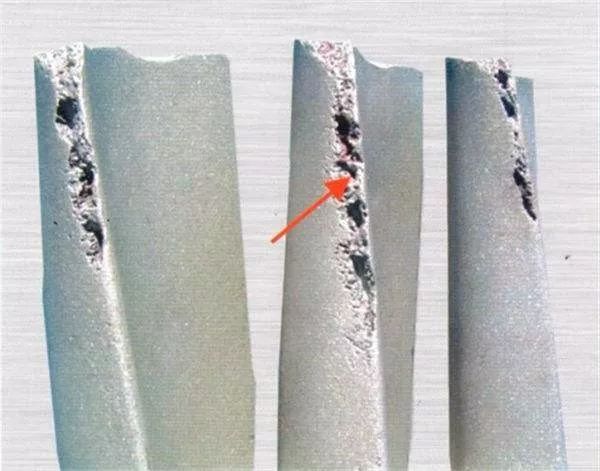

圖7 汽輪機葉片邊緣的空泡腐蝕現象

微動腐蝕（Fretting corrosion）：兩種或兩種以上材料在接觸載荷下重復發生微小的相對運動而引起的腐蝕問題，在流體中由于流動引發的振動是發生微動腐蝕的主要原因之一。微動腐蝕和微動磨損（Fretting wear）通常會同時發生，兩者的區別主要是微動腐蝕是以電化學反應過程為主，而微動磨損是以機械作用為主。

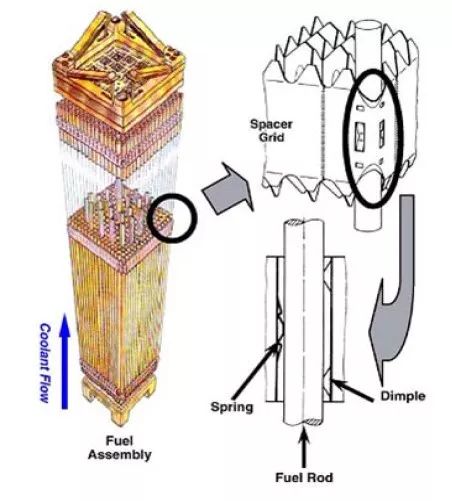

圖8 反應堆燃料組件的微動磨損和腐蝕問題

磨損腐蝕（wear corrosion）：簡稱磨蝕，是材料由于磨損和腐蝕同時存在的降解現象，磨損和腐蝕的相互影響引起了強烈的損傷和質量損失，這兩種效應的疊加造成的后果要遠比單獨的機制嚴重。

二氧化碳腐蝕（CO2 corrosion）：在石油行業也稱為甜腐蝕（Sweet corrosion），是由于在管道內部流動的濕氣體中含有的CO2在水相中形成了弱酸性的碳酸，與金屬管道的表面接觸后發生點腐蝕的現象。

流動腐蝕分類

為了完整梳理一遍與流體相關的腐蝕類型的相關術語，基于流動腐蝕是一個物理和化學相互作用的復雜過程，在這里首先將影響腐蝕的控制步驟簡化成以化學作用為主和以物理作用為主的兩種大類，然后再細分出幾種具體的類型。

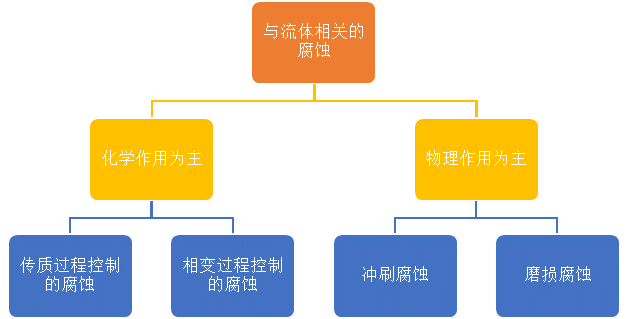

圖9 流動腐蝕的分類

在這其中，傳質過程控制的腐蝕有流致腐蝕、流動加速腐蝕等；相變過程控制的腐蝕有煉油廠的低溫露點腐蝕、火電廠的煙氣腐蝕等；沖刷腐蝕包括了各種多相流中第二相粒子沖擊金屬表面引起的腐蝕加劇現象，如液相中的固相顆粒對金屬表面造成的腐蝕，液相中的氣體在金屬表面破滅時引起鈍化膜破裂的空泡腐蝕等；磨損腐蝕則有磨蝕、微動腐蝕等。

當然，由于各個學者對這些流動腐蝕機理尚有不同看法，所以有些文獻中將這幾種腐蝕類型的分類并不完全一致。

為了方便理解，根據物理過程與電化學過程對整個腐蝕過程的影響占比不同，我們按照物理因素占比（如湍流度）逐漸提高的順序，將本文中提到的這些腐蝕類型放到了同一張圖上，供大家參考。

圖10 隨物理因素占比提高的腐蝕分類
