鋼結(jié)構(gòu)要獲得很好保護(hù)，并不取決于使用的涂料有多好，最關(guān)鍵的是表面處理的程度。表面處理就好比是建筑的基礎(chǔ)，如果基礎(chǔ)很差，大廈就會(huì)傾斜，這方面最著名的莫過(guò)于意大利的比薩斜塔。如果涂料系統(tǒng)沒(méi)有很好的基礎(chǔ)（表面處理），那么就會(huì)比預(yù)料的使用壽命要短，比如說(shuō)本來(lái)設(shè)計(jì)為十年的使用壽命，結(jié)果只有五年，或者更糟的結(jié)果就是在一年內(nèi)或更短期內(nèi)惡化而失去效用。無(wú)論是縮短使用壽命還是短期內(nèi)涂料系統(tǒng)的惡化，都意味著業(yè)主在經(jīng)濟(jì)上的損失。

涂裝界的實(shí)際經(jīng)驗(yàn)也表明，表面處理質(zhì)量對(duì)涂層本身性能有著比其它因素更大影響。一旦選定了合適的涂料系統(tǒng)，如果表面處理很差，涂層質(zhì)量也會(huì)很差。只有良好的表面處理，涂覆上去的涂料才能發(fā)揮其效用。

對(duì)于涂裝施工人員來(lái)說(shuō)，必須認(rèn)識(shí)到表面處理的重要性，這樣才能把工作做的更好。在涂料專家的觀點(diǎn)上看涂裝問(wèn)題，最重要的是涂漆前的表面處理，而非涂料本身。

筆者曾接觸過(guò)一個(gè)超市網(wǎng)架鋼結(jié)構(gòu)工程，腐蝕防護(hù)工程中選用了水性無(wú)機(jī)富鋅底漆干膜厚度40微米，而在實(shí)際的施工過(guò)程中表面處理只進(jìn)行了簡(jiǎn)單的鋼絲刷除銹，結(jié)果是可想而知的。通常新建結(jié)構(gòu)所要求的表面處理最好都是Sa 2.5級(jí)，而使用無(wú)機(jī)富鋅漆的唯一可接受的表面處理要求也是Sa 2.5級(jí)。因此，對(duì)于表面處理的選擇來(lái)說(shuō)，不同的項(xiàng)目要求，不同的涂料特性，對(duì)表面處理的要求都會(huì)有很大差異。

判斷在表面處理的程度時(shí)，我們要引用到很多的標(biāo)準(zhǔn)。在實(shí)際工作中經(jīng)常會(huì)遇到的表面處理標(biāo)準(zhǔn)主要有：
(1) GB 8923
(2) ISO 8501-1
(3) SIS 055900
(4) SSPC／NACE

GB8923是我國(guó)的國(guó)家標(biāo)準(zhǔn)，ISO8501則是現(xiàn)在普遍采用的國(guó)際標(biāo)準(zhǔn)，SIS 055900是世界上最早的影響也最大的標(biāo)準(zhǔn)。美國(guó)由于科技力量的強(qiáng)大，SSPC／NACE是他們使用的主要標(biāo)準(zhǔn)而不使用ISO國(guó)際標(biāo)準(zhǔn)，并且隨著NACE在全球推廣涂裝檢查培訓(xùn)認(rèn)證，以及很多鋼結(jié)構(gòu)設(shè)計(jì)機(jī)構(gòu)使用這一標(biāo)準(zhǔn)，因此在中國(guó)SSPC／NACE標(biāo)準(zhǔn)也經(jīng)常會(huì)遇到。

表面處理中影響最大的標(biāo)準(zhǔn)是瑞典標(biāo)準(zhǔn)SIS 05 5900 1967，該標(biāo)準(zhǔn)最早由瑞典腐蝕研究所、美國(guó)測(cè)試和材料協(xié)會(huì)（ASTM）和鋼結(jié)構(gòu)涂裝協(xié)會(huì)（SSPC）聯(lián)合制定。其它國(guó)家的標(biāo)準(zhǔn)，比如德國(guó)DIN 55928、丹麥DS 2019等都是在此基礎(chǔ)上建立起來(lái)的。瑞典標(biāo)準(zhǔn)現(xiàn)在已經(jīng)與國(guó)際標(biāo)準(zhǔn)ISO 8501合并且由后者取代。標(biāo)準(zhǔn)中的照片和定義、描述得到了最大程度的保留。

中國(guó)的國(guó)家標(biāo)準(zhǔn)GB8923等效采用于ISO8501，因此在本這里將不再作更多介紹。

ISO 8501－1是目測(cè)評(píng)定鋼材銹蝕等級(jí)和表面處理等級(jí)的依據(jù)，它包括了28張彩色照片和相應(yīng)的文字說(shuō)明。其中24張照片來(lái)自原瑞典標(biāo)準(zhǔn)，另外4張來(lái)自于原德國(guó)標(biāo)準(zhǔn)DIN 55928的第四部分，附錄1（1978年8月），“有機(jī)涂層防止鋼結(jié)構(gòu)的腐蝕，表面預(yù)處理及檢測(cè)，照片標(biāo)準(zhǔn)。”ISO8501－1采用了原瑞典標(biāo)準(zhǔn)的主要內(nèi)容，其主要理由是：

（1） SIS 05 5900已經(jīng)得到了全世界的認(rèn)可和廣泛應(yīng)用
（2） 攝制一套全新的照片花費(fèi)太高，而且不一定會(huì)有實(shí)質(zhì)性改進(jìn)
（3） 在已建立的這個(gè)腐蝕標(biāo)準(zhǔn)等級(jí)體系有關(guān)的，以前和現(xiàn)有文件，在將來(lái)可以不做修改而毫不混淆地繼續(xù)使用。

ISO8501的這一部分比SIS055900早期版本適用范圍稍有擴(kuò)大，它包括除了氧化皮和鐵銹以外還殘存粘著的油漆和其他異物的鋼材表面。

ISO 8501-1將未涂裝過(guò)的鋼材表面原始程度按氧化皮覆蓋程度和銹蝕程度分為四個(gè)等級(jí)，分別以A、B、C、D表示，并有相應(yīng)的照片對(duì)照。

A 大面積復(fù)蓋粘著的氧化皮，而幾乎沒(méi)有鐵銹的鋼材表面

B 已開(kāi)始銹蝕，且氧化皮已開(kāi)始剝落的鋼材表面

C 氧化皮已因?yàn)殇P蝕而剝落或者可以刮除，但在正常視力觀察下僅見(jiàn)到少量點(diǎn)蝕的鋼材表面

D 氧化皮已因銹蝕而剝離，在正常視力觀察下，已可見(jiàn)普遍發(fā)生點(diǎn)蝕的鋼材表面

ISO 8501對(duì)于預(yù)處理的方法和除銹程度的若干等級(jí)由除銹作業(yè)之后表面狀態(tài)的方案描述以及典型樣板照片共同定義。每一預(yù)處理等級(jí)都標(biāo)有和所采用的清理方法類別相對(duì)應(yīng)的字母“Sa”、“St”或“F1”。如果字母后面有阿拉伯?dāng)?shù)字，則它表示清除氧化皮、鐵銹和原有涂層的程度。照片標(biāo)有除銹前原有銹蝕等級(jí)和預(yù)處理等級(jí)的符號(hào)，如BSa2 ½ ，表示銹蝕等為B級(jí)的鋼板噴射處理到Sa2 1/2級(jí)。

有14張照片，A Sa2 1/2;到D Sa3，它們是表示用含有石英砂的磨料進(jìn)行干法噴射清理后的鋼材表面狀況。許多國(guó)家禁止在密閉的地方使用含有石英砂的磨料，除非嚴(yán)格控制條件。因此，其它類型和其它顏色的磨料常常用于干法噴射清理。這些磨料可能使鋼材表面具有不同的外觀，即使經(jīng)過(guò)仔細(xì)清理之后仍是如此。

在標(biāo)準(zhǔn)中沒(méi)有ASa1、ASt2和ASt3的照片，因?yàn)檫@些預(yù)處理等級(jí)是不能實(shí)現(xiàn)的，現(xiàn)有的照片已足以表示其特征。

在標(biāo)準(zhǔn)中如果使用了“異物”這個(gè)術(shù)語(yǔ)，可能包括可溶于水的鹽分和焊渣。這些異物用干法噴射清理、手工和動(dòng)力工具清或火焰清理不可能從表面上完全清除，應(yīng)采用濕法噴射清理。如果氧化皮、鐵銹或油漆涂層能以膩?zhàn)庸蔚豆蔚簦瑒t應(yīng)看作附著不牢。

（1） 手工和動(dòng)力工具除銹

用手工動(dòng)力工具，例如用手工鏟刀、鋼絲刷、機(jī)動(dòng)鋼絲刷和打磨機(jī)械等工具進(jìn)行的表面預(yù)處理，以字母“St”表示。手工和動(dòng)力工具清理前，任何厚的銹層應(yīng)予以鏟除，可見(jiàn)的油脂和污垢也應(yīng)予以清除。手工和動(dòng)力清理后，表面應(yīng)清除浮灰和碎屑。

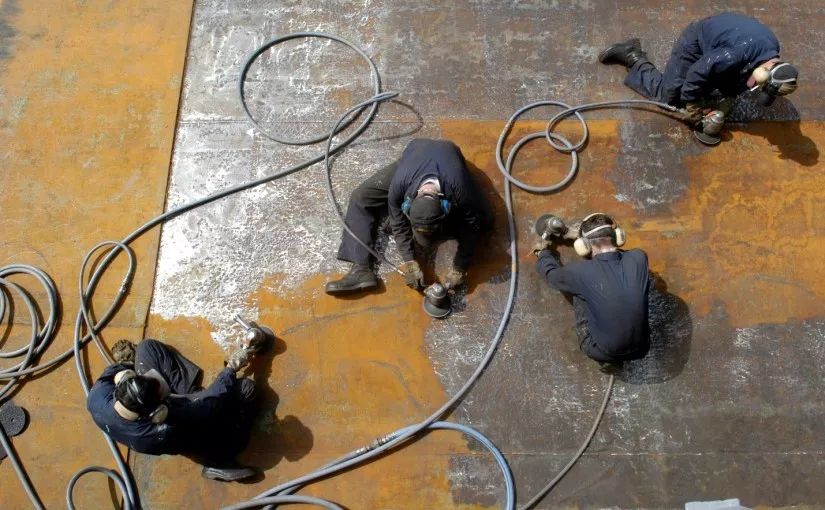

Source: BW Manufacturing

本標(biāo)準(zhǔn)不設(shè)預(yù)處理等級(jí)St1級(jí)，因?yàn)檫_(dá)到這個(gè)等級(jí)的表面不適于涂裝。

St2 徹底的手工和動(dòng)力工具除銹

在不放大的情況下進(jìn)行觀察時(shí)，表面應(yīng)無(wú)可見(jiàn)的油脂和污垢，并且?guī)缀鯖](méi)有附著不牢的氧化皮，鐵銹、油漆涂層和異雜物。參見(jiàn)照片B St2、C St2和D St2。
St3 非常徹底的手工和動(dòng)力工具除銹
同St2，但表面處理要徹底得多，表面應(yīng)具有金屬底材的光澤。參見(jiàn)照片B St3、C St3和D St3。

（2） 噴射清理
以噴射清理方式進(jìn)行的表面預(yù)處理，以字母“Sa”表示。噴射清理前，任何厚的銹層應(yīng)予鏟除，可見(jiàn)的油脂和污垢也應(yīng)予清除。噴射清理后，表面應(yīng)清除浮灰和碎屑。

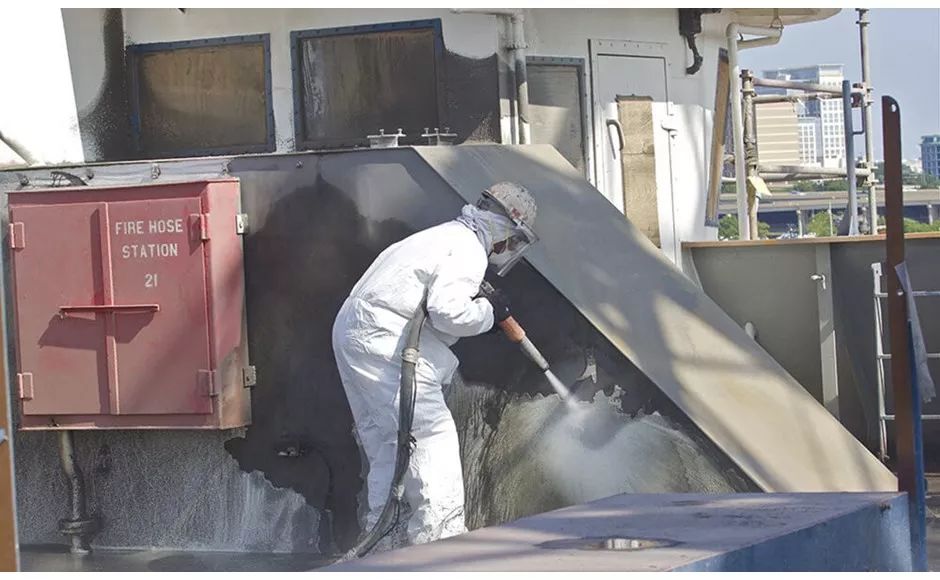

Source: Graco Inc.

Sa1 輕度噴射處理

在不放大的情況下進(jìn)行觀察時(shí)，表面應(yīng)無(wú)可見(jiàn)的油脂和污垢，并且沒(méi)有附著不牢的氧化皮，鐵銹、油漆涂層和異物。參見(jiàn)照片B Sa1、C Sa1和D Sa1。

Sa2 徹底噴射處理

在不放大的情況下進(jìn)行觀察時(shí)，表面應(yīng)無(wú)可見(jiàn)油脂和污垢，并且?guī)缀鯖](méi)有氧化皮、鐵銹、油漆涂層和異物。任何殘留物應(yīng)當(dāng)是牢固附著的。參見(jiàn)照片B Sa2，C Sa2和D Sa2。

  Sa2 1/2; 非常徹底的噴射處理

在不放大的情況下進(jìn)行觀察時(shí)，表面應(yīng)無(wú)可見(jiàn)的油脂和污垢，并且沒(méi)有氧化皮、鐵銹、油漆涂層和異物。任何殘留的痕跡應(yīng)僅是點(diǎn)狀或條紋狀的輕微色斑。參見(jiàn)照片A Sa2 1/2;、B Sa2 1/2;、C Sa2 1/2;和D S2 1/2;。


Sa3 使鋼材表觀潔凈的噴射清理

在不放大的情況下進(jìn)行觀察時(shí)，表面應(yīng)無(wú)可的油脂和污垢，并且氧化皮、鐵銹、油漆涂層和異物。該表面應(yīng)具有均勻的的金屬色澤。參見(jiàn)照片A Sa3、B Sa3、C Sa3和D Sa3。

（3） 火焰除銹

用火焰清理的方式進(jìn)行的表面預(yù)處理，以字母“F1”表示。火焰清理應(yīng)包括最后用動(dòng)力鋼絲刷清除幅于火焰加熱作業(yè)而產(chǎn)生的附著，用手工鋼絲刷清理的表面達(dá)不到涂裝要求。火焰清理前，任何厚的銹層應(yīng)予鏟除。

F1 火焰除銹

在不放大的情況下進(jìn)行觀察時(shí)，表面應(yīng)無(wú)氧化皮，鐵銹、油漆涂層及其它異物，任何殘留痕跡應(yīng)顯示為表面退色（不同顏色的陰影），不同顏色的暗影。參見(jiàn)照片A F1、B F1、C F1和D F1。

美國(guó)鋼結(jié)構(gòu)涂裝協(xié)會(huì)SSPC（Steel Structure Painting Council）制訂的標(biāo)準(zhǔn)也是在世界上影響廣泛的表面處理標(biāo)準(zhǔn)，尤其是在北美地區(qū)。常用的兩個(gè)標(biāo)準(zhǔn)SSPC－VIS1（干式噴砂清理的鋼材表面指導(dǎo)和參考照片，2002年修訂版）和SSPC－VIS3（動(dòng)力工具和手動(dòng)工具清理目測(cè)標(biāo)準(zhǔn)，2003年修訂版）。

國(guó)家腐蝕工程師協(xié)會(huì)NACE（National Association of Corrosion Engineers）已經(jīng)與SSPC在科研技術(shù)方面進(jìn)行了聯(lián)合，1994年10月，NACE和SSPC聯(lián)合制訂并頒布了新的表面處理標(biāo)準(zhǔn)SSPC/NACE VIS 1。要注意的是，NACE并沒(méi)有手工和動(dòng)力工具除銹的標(biāo)準(zhǔn)。

新版標(biāo)準(zhǔn)與以前相比，是增加了原來(lái)涂過(guò)油漆的表面狀態(tài)及其經(jīng)過(guò)處理后的外觀。
