12種法蘭類型，13大法蘭基礎知識解讀，系統學習法蘭知識，這一篇就足夠啦！

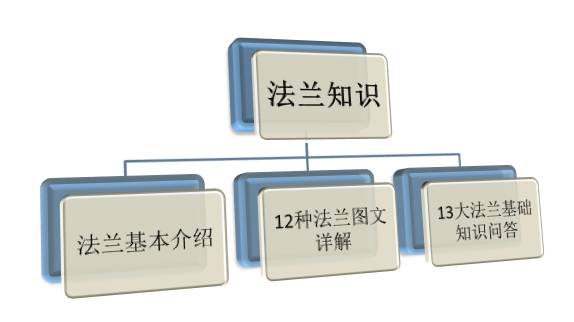

本文構架圖

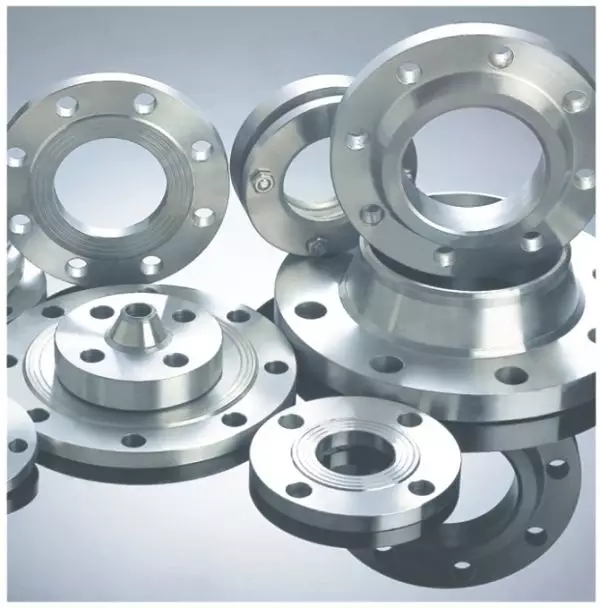

法蘭基本介紹

管法蘭及其墊片、緊固件統稱為法蘭接頭。

應用：

法蘭接頭是工程設計中使用極為普遍、涉及面非常廣泛的一種零部件。它是配管設計、管件閥門必不可少的零件，而且也是設備、設備零部件（如人孔、視鏡液面計等）中必備的構件。此外，其它專業如工業爐、熱工、給排水、采暖通風、自控等，也經常使用法蘭接頭。

材質：

鍛鋼、WCB碳鋼、不銹鋼、316L、316、304L、304、321、鉻鉬鋼、鉻鉬釩鋼、鉬二鈦、襯膠、襯氟材質。

分類：

平焊法蘭、帶頸法蘭、對焊法蘭、環連接法蘭、承插法蘭、及盲板等。

執行標準：

有GB系列（國家標準）、JB系列（機械部）、HG系列（化工部）、ASME B16.5（美標）、BS4504（英標）、DIN（德標）、JIS（日標）。

國際管法蘭標準體系：

國際上管法蘭標準主要有兩個體系，即以德國DIN（包括原蘇聯）為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。

除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小。

12種法蘭類型及密封面形式

1.板式平焊法蘭

板式平焊法蘭（化工標準HG20592、國家標準GB/T9119、機械JB/T81）。

優點：

取材方便，制造簡單，成本低，使用廣泛

缺點：

剛性較差，因此不得用于有供需、易燃、易爆和較高真空度要求的化工工藝配管系統和高度、極度危害的場合。

密封面型式有平面和突面。

2.帶頸平焊法蘭

帶頸平焊法蘭屬于國標法蘭標準體系。是國標法蘭（又稱GB法蘭）的其中一種表現形式，是設備或管道上常用的法蘭之一。

優點：

現場安裝較方便，可省略焊縫拍揉傷的工序

缺點：

帶頸平焊法蘭頸部高度較低，對法蘭的剛度、承載能力有所提高。與對焊法蘭相比，焊接工作量大，焊條耗量高，經不起高溫高壓及反復彎曲和溫度波動。

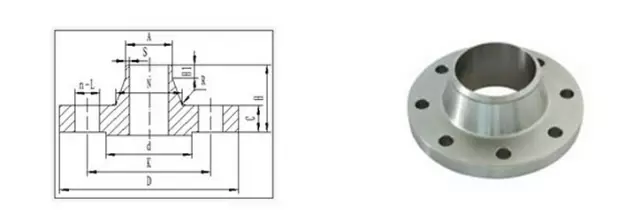

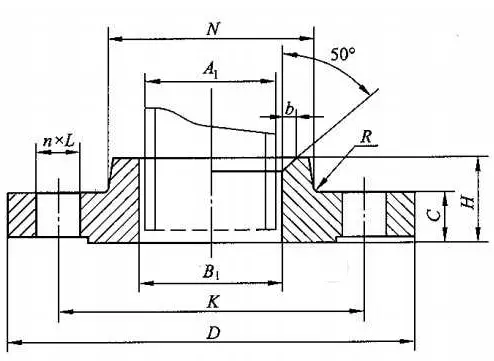

3.帶頸對焊法蘭

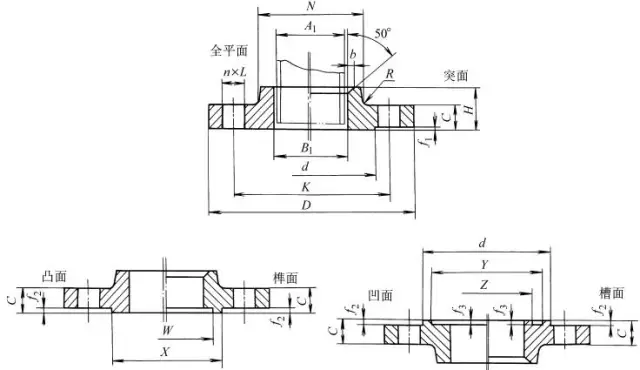

帶頸對焊法蘭的密封面形式有：

突面（RF）、凹面（FM），凸面（M）、榫面（T），槽面（G），全平面（FF）。

優點：

連接不易變形，密封效果好，應用廣泛，適用于溫度或壓力大幅度波動的管道或高溫、高壓及低溫的管道，也用于輸送價格昂貴介質、易燃易爆介質、有毒氣體的管道上

缺點：

帶頸對焊法蘭的體積龐大，重量笨重，價格昂貴，安裝定位很困難。因此在運輸途中更容易磕碰。
